UG怎么在曲面上画线?

文章来源:3D溜溜网 发布时间:2021-03-17 15:14:51 浏览量:65

最近我收到很多朋友的问题,说是不知道UG怎么在曲面上画线?那么今天我就举例介绍UG如何在曲面上画线,提高UG画图效率。希望能帮助到有需要的人。学会的话记得关注溜溜自学哦!本教程内容来源于网络收集,内容仅供参考和学习,如需具体解决问题请观看专业课程。

方法/步骤

第1步

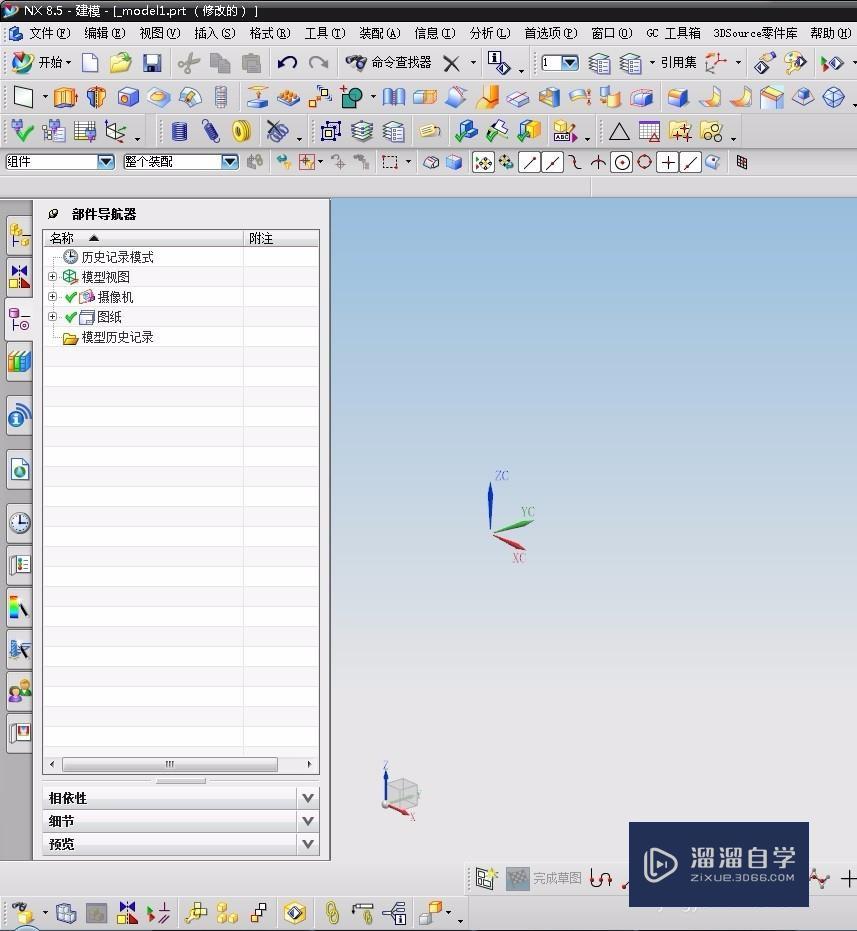

      打开UG软件,新建一个模型文档,点击文件,新建,模型然后选好保存路径和填写文件名,单机确定。
2017.09.10-UG怎么在曲面上画线?
第2步

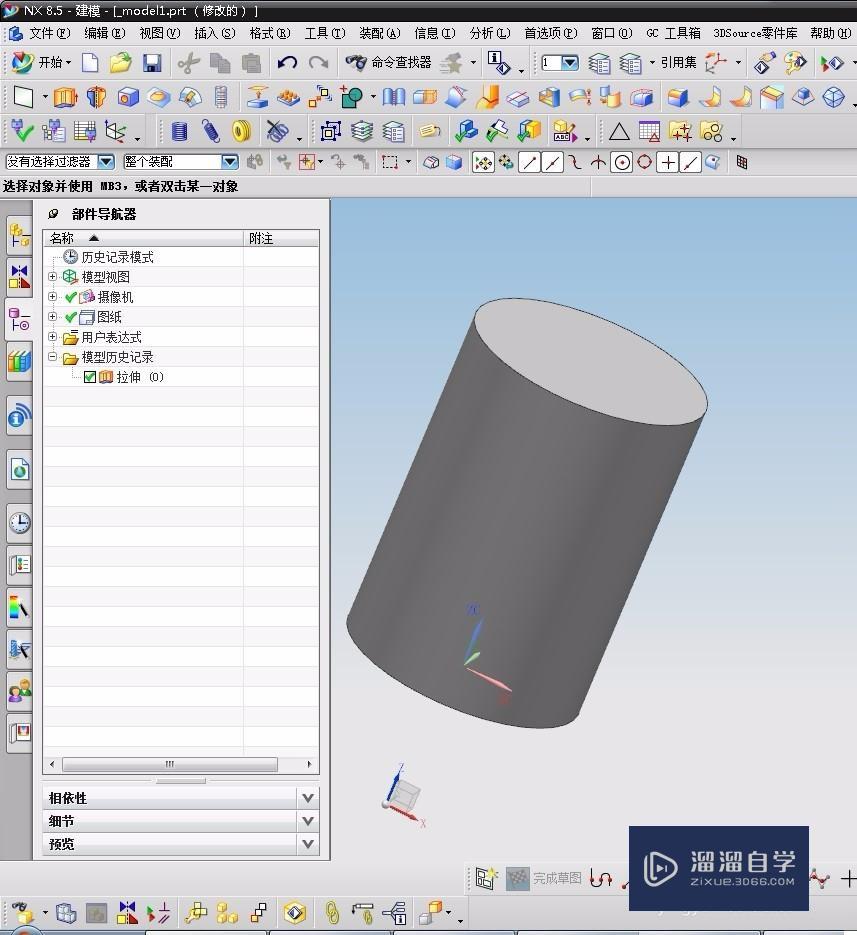

      利用拉伸命令,拉伸一个圆柱体。点击拉伸命令,进入草图,画圆,设置拉伸高度,确定即可。
2017.09.10-UG怎么在曲面上画线?
第3步

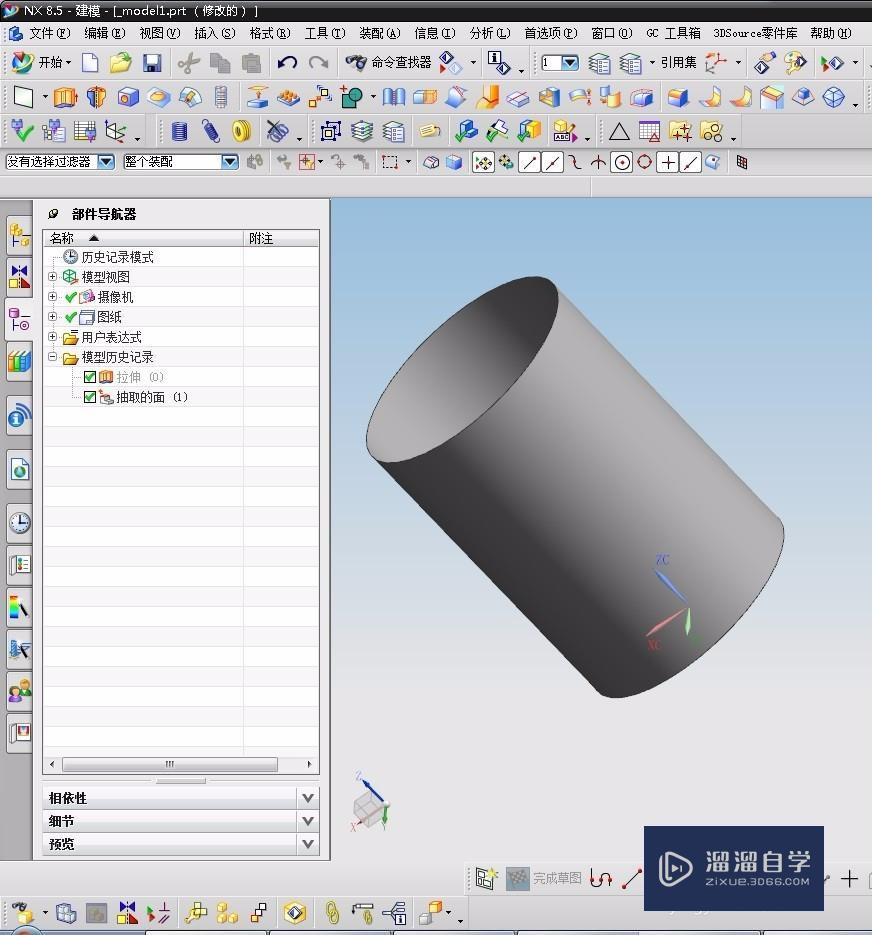

      点击抽取命令,选择圆柱体的圆柱面,单机确定,把圆柱体的圆柱面抽取出来,然后ctrl+b选择圆柱体把它隐藏。
2017.09.10-UG怎么在曲面上画线?
第4步

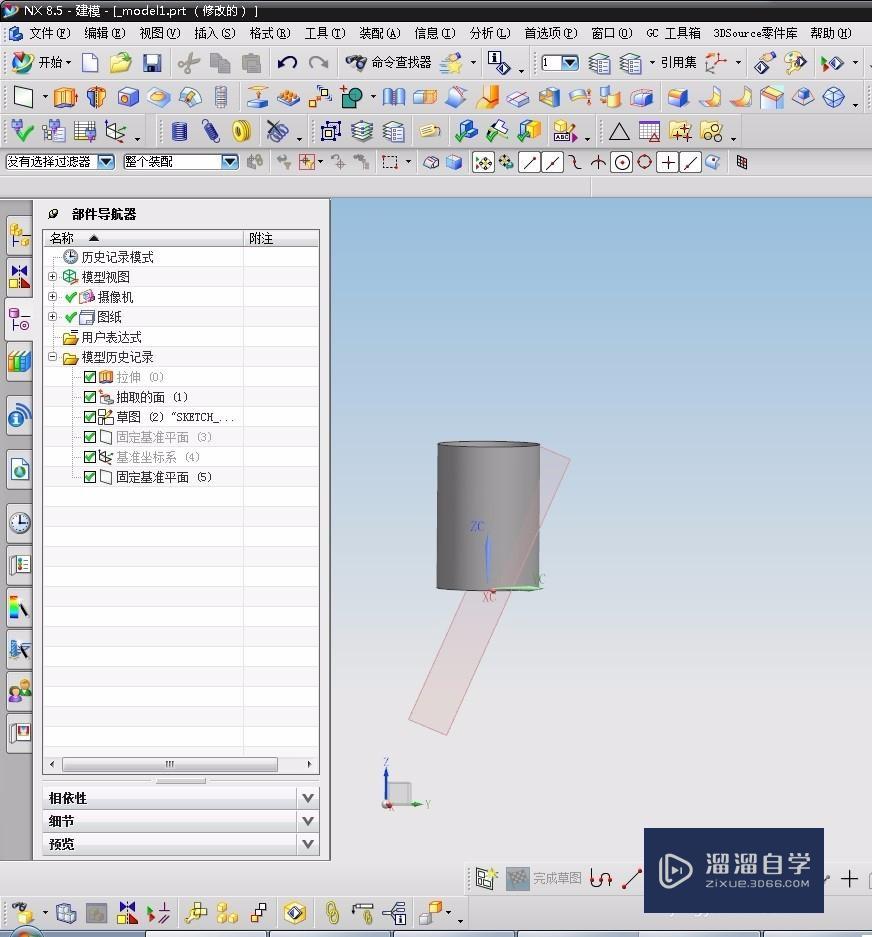

      做一个基准平面,和刚才的圆柱面相交。
2017.09.10-UG怎么在曲面上画线?
第5步

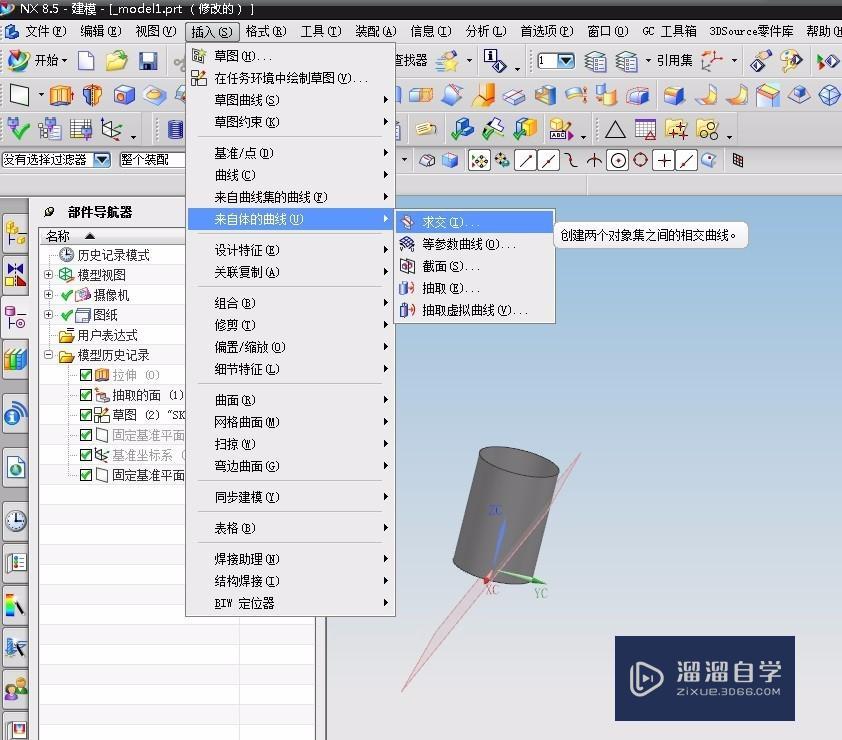

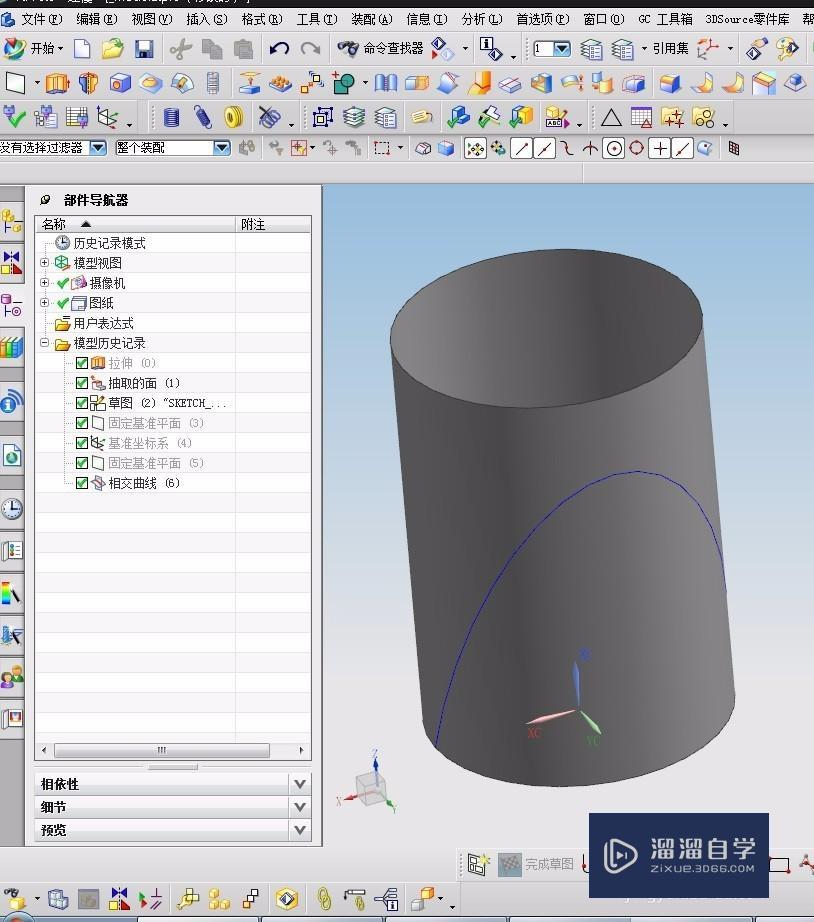

      点击插入,来至于体的曲线,求交命令。求曲面和基准面的相交线。这样就可以在曲面上画线了。
2017.09.10-UG怎么在曲面上画线?
