UG齿轮副怎么装配和制作动画?

文章来源:3D溜溜网 发布时间:2021-03-17 15:07:14 浏览量:50

又很多伙伴不知道UG齿轮副怎么装配和制作动画等技巧,那么今天我就带大家学习学习,希望能帮助到有需要的人。学会的话记得关注溜溜自学哦!本教程内容来源于网络收集,内容仅供参考和学习,如需具体解决问题请观看专业课程。

创建和装配

第1步

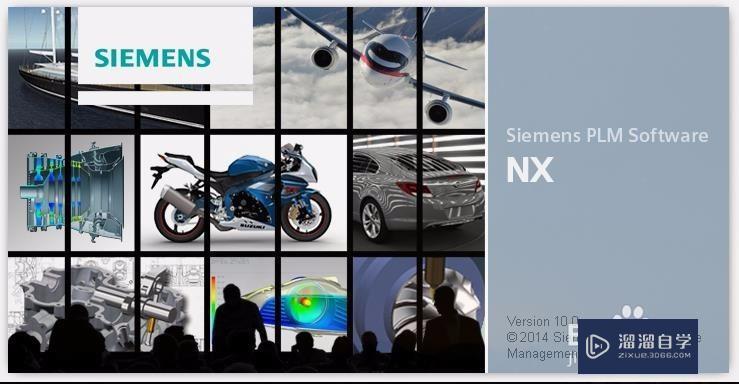

      打开UG10.0软件,选中双击或者右键单击选择打开,该经验以UG10.0版本为例。
UG齿轮副怎么装配和制作动画?
第2步
      新建一个模型文件,点击齿轮,设置圆柱齿轮,外啮合,设置相关的参数,如模数齿数等。效果图如下图所示。
UG齿轮副怎么装配和制作动画?
UG齿轮副怎么装配和制作动画?
UG齿轮副怎么装配和制作动画?
UG齿轮副怎么装配和制作动画?
UG齿轮副怎么装配和制作动画?
第3步

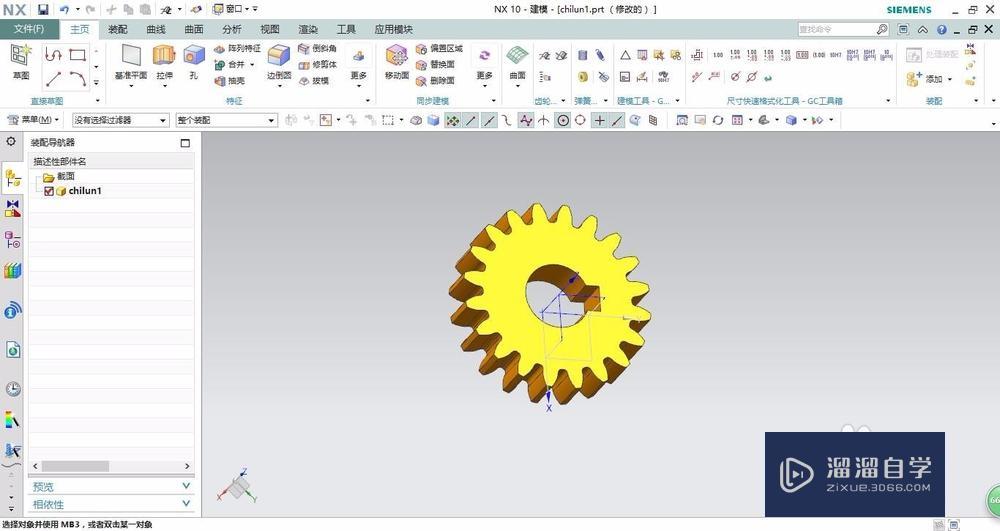

      在齿轮的上表面上绘制一个槽,并且对此拉伸,如下图所示。
UG齿轮副怎么装配和制作动画?
第4步
      使用同样的方法制作一个小齿轮,并对他们进行啮合,装配就是啮合,啮合的方法也是在创建齿轮那里图标
UG齿轮副怎么装配和制作动画?
第5步

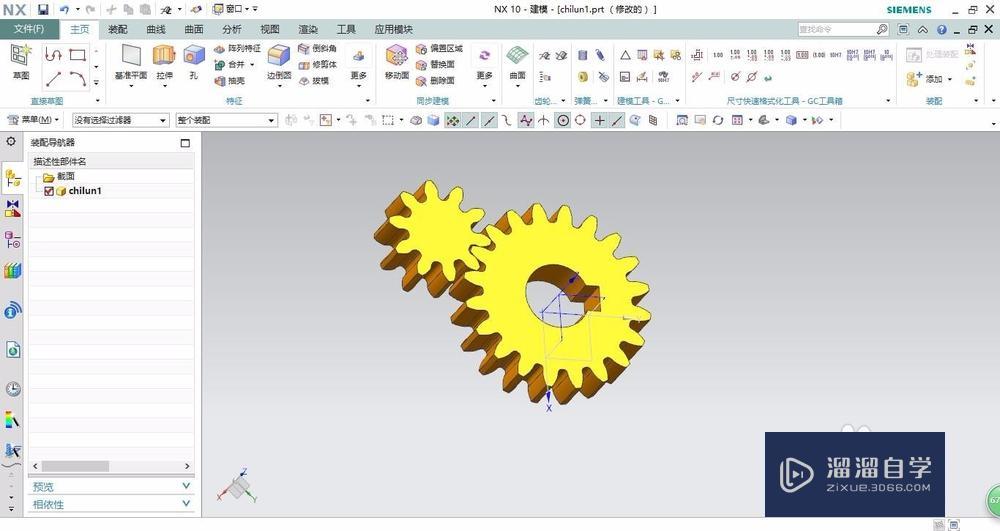

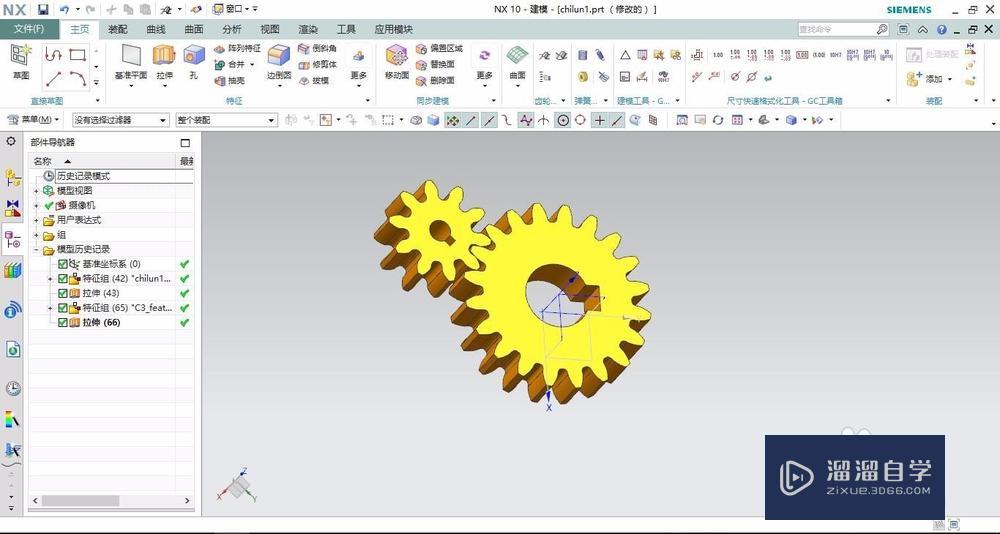

      使用步骤三的方法对小齿轮拉伸,如下图所示。这就完成齿轮的创建和装配啮合。
UG齿轮副怎么装配和制作动画?

动画

第1步

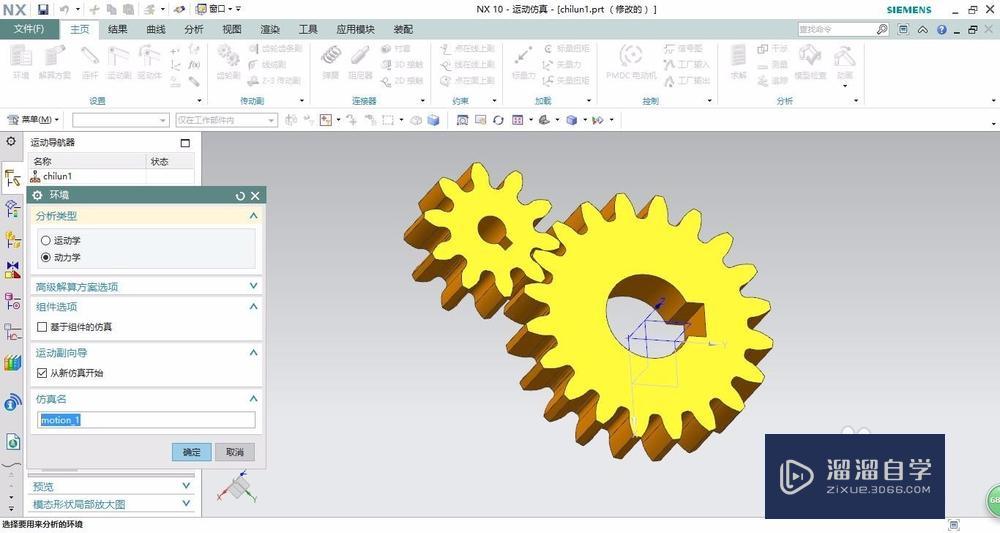

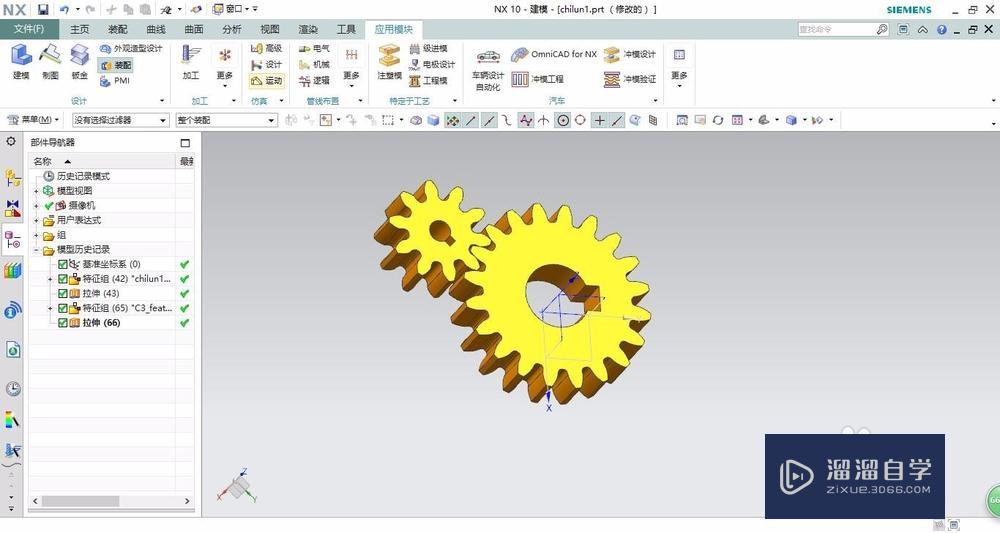

      在应用模块中,点击运动,右击左边的齿轮1,新建仿真。取消从新仿真开始。点击确定。
UG齿轮副怎么装配和制作动画?
UG齿轮副怎么装配和制作动画?
第2步

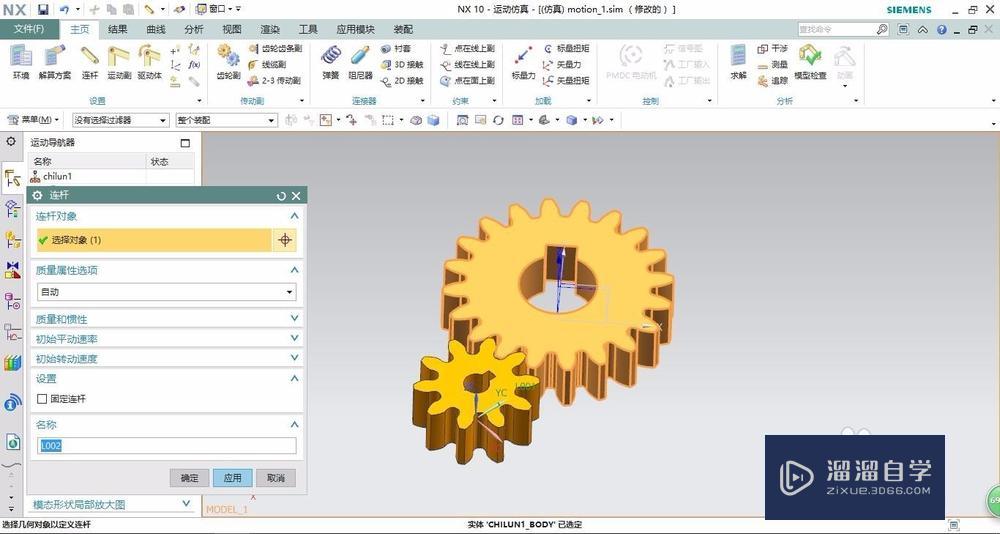

      点击连杆,2个齿轮分别作为连杆。
UG齿轮副怎么装配和制作动画?
第3步

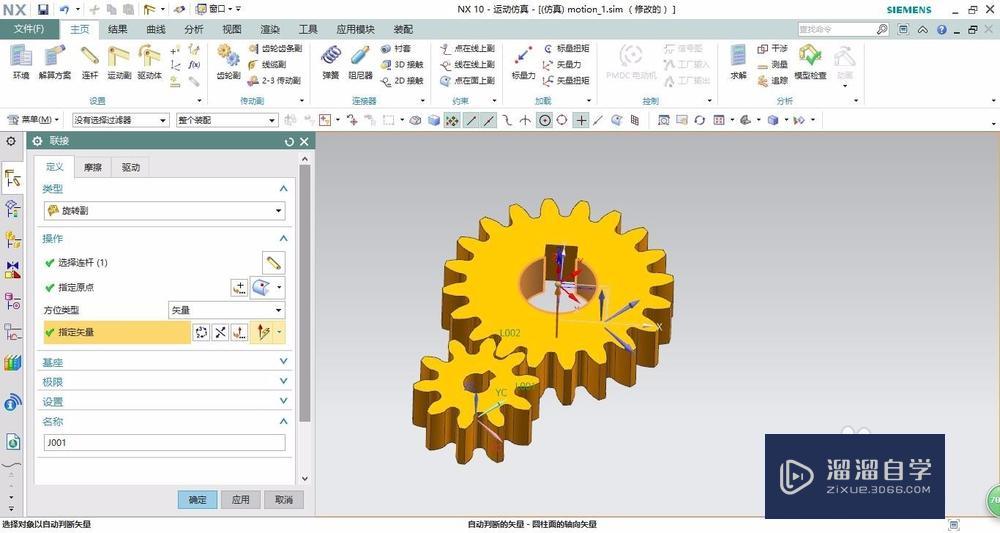

      点击运动副,选择旋转副,指定原点和矢量为齿轮的圆心和中心线,2个齿轮都是使用同样方法。并定义一个齿轮有一定的初速度。
UG齿轮副怎么装配和制作动画?
UG齿轮副怎么装配和制作动画?
第4步

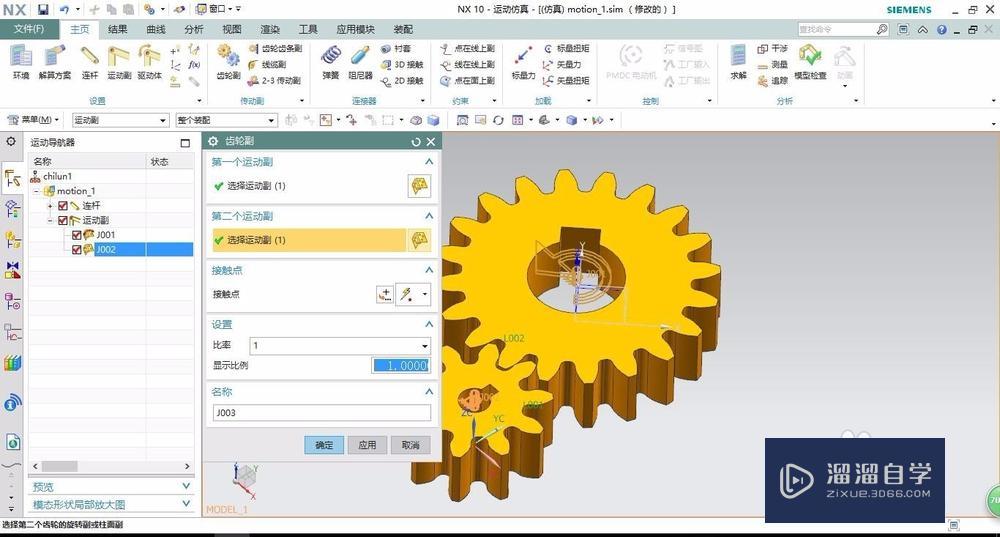

      点击齿轮副,第一运动副和第二运动副分别为大小齿轮,即J001,J002。
UG齿轮副怎么装配和制作动画?
第5步

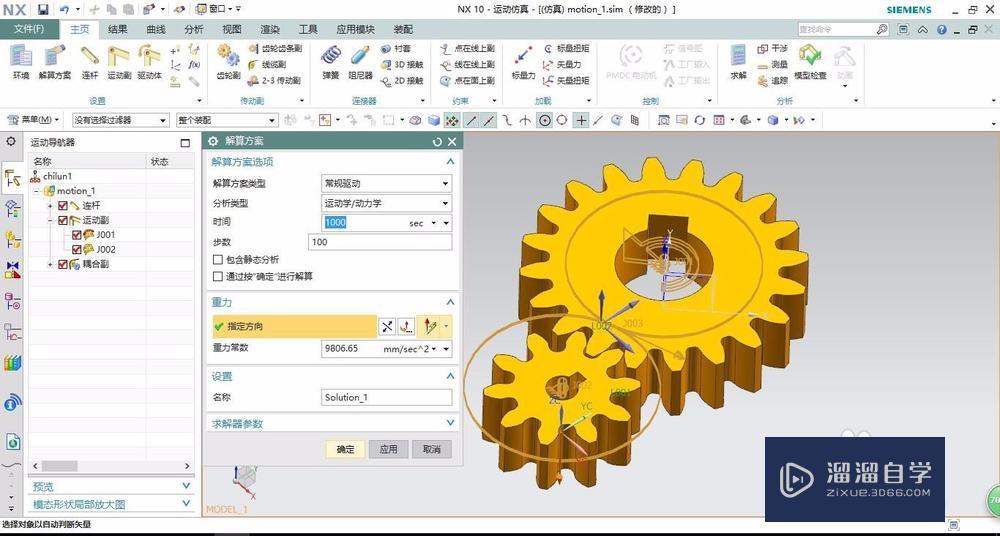

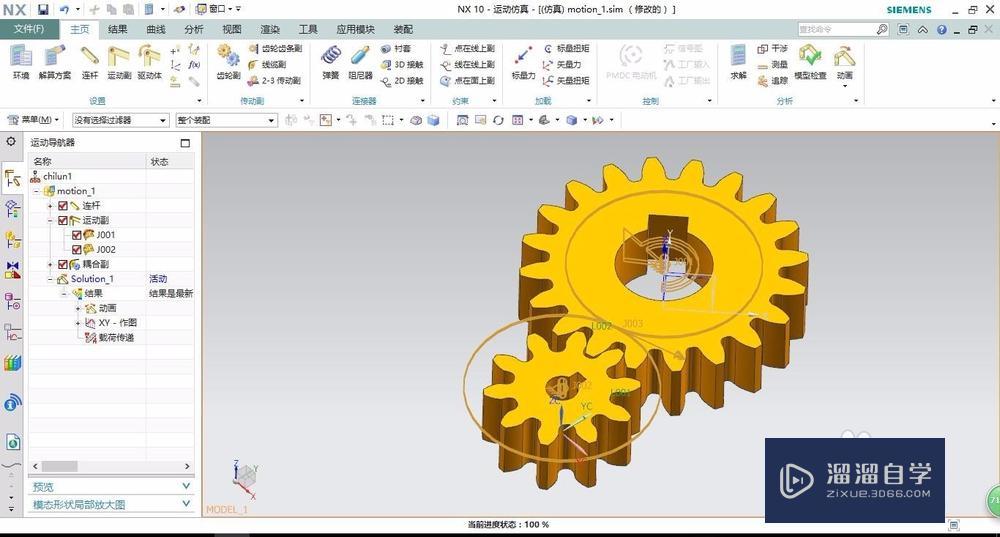

      点击解决方案,设置相关的参数,然后求解,再点击动画,即可完成动画创建。
UG齿轮副怎么装配和制作动画?
UG齿轮副怎么装配和制作动画?
