大家好，我是小溜。CAD是比较常用的平面图纸设计软件，大部分产品图纸出图我们都会使用CAD2d格式，但是也有很多产品图是不规则的。但有时候也会借助其他软件的帮助，那么用CAD和PS如何绘制建筑景观总平面图？本次就来给大家分享详细的操作步骤，需要的小伙伴们快学起来吧！

想要更深入的了解“CAD”可以点击免费试听溜溜自学网课程>>

工具/软件

电脑型号：联想（Lenovo）天逸510S；系统版本：Windows7；软件版本：CAD2014

方法/步骤

第1步

【输出PDF】任意打开一个设置为白底显示的CAD总平面图文件，点击“文件”-“打印”。在输出对话框，打印机名称设为“DWG to PDF”，图纸尺寸设置自定，本例采用A3，打印范围设置为“窗口”（默认为“显示”），右上角着色视口可设置为“线框”。框选用于制作效果图的部分，输出为PDF。

利用CAD和PS制作建筑景观总平面效果图

第2步

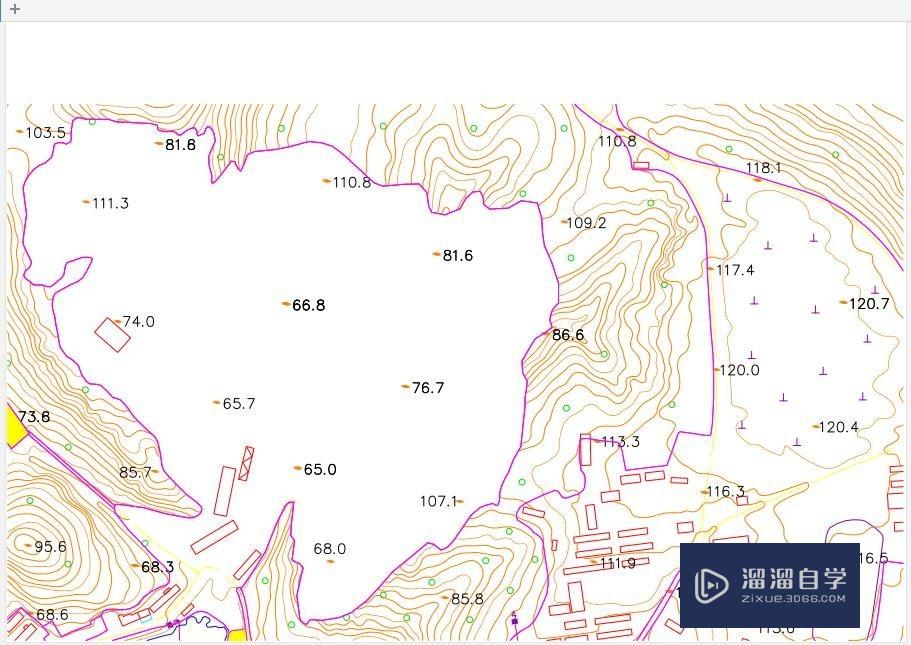

【PDF检查】打开已保存的PDF文件，确定区域和线型比例输出合理；否则，重新输出。

利用CAD和PS制作建筑景观总平面效果图

第3步

【导入PS】选用PS作为打开方式，打开PDF文件。画布尺寸和分辨率根据实际确定。默认的背景可能是透明的，只保留了线形。

利用CAD和PS制作建筑景观总平面效果图

第4步

【新建图层】“图层”-“新建”-新建图层后，按alt+delete，将新图层填充为前景色（可提前设置为白色）；或按ctrl+delete，将新图层填充为背景色（可提前设置为白色）。可双击图层名称重新命名，方便辨识。

利用CAD和PS制作建筑景观总平面效果图

第5步

【去色】“图像”-“显示”-“灰度”-选择“不合并图层”。这样可以扔掉颜色信息，方便下一步编辑。此时，图像会变成黑白色。再重新“图像”-“显示”“RGB模式”，改回彩色模式，否则后续的编辑都是黑白的了。

利用CAD和PS制作建筑景观总平面效果图

第6步

【去杂】如果杂色过多，可“选择”-“色彩范围”，提取图像中的白色。分离图线完成。

利用CAD和PS制作建筑景观总平面效果图

第7步

【对比度/亮度调整】调整对比度和亮度，使得图线稍微明晰，便于后期填色。

利用CAD和PS制作建筑景观总平面效果图

第8步

【水面填色】提前选好前景色为蓝色。新建“水面”图层，在“图线”图层用魔棒工具选择水面区域，返回“水面”图层，用油漆桶填充色彩。

利用CAD和PS制作建筑景观总平面效果图

第9步

【水面调整】右键“水面”图层-“混合选项”-“内阴影”，制造出驳岸效果。也可以调整不透明度，增加蒙板等改善图面效果。

利用CAD和PS制作建筑景观总平面效果图

第10步

【建筑填色】按ctrl+D，取消原内容的选定，进行下一步编辑。同理给建筑填色。

利用CAD和PS制作建筑景观总平面效果图

第11步

【建筑调整】右键“建筑”图层-“混合选项”-“投影”，制造出阴影效果。也可以调整不透明度，增加蒙板等改善图面效果。

利用CAD和PS制作建筑景观总平面效果图

第12步

【绿地填色和调整】新建“绿地”图层，修改前景色为最浅的绿色，方便叠加。用油漆桶工具，根据山地坡度，给坡地上色。建议先上深色区（海拔较高的区域），即多次倾倒颜色；其周边的色彩倾倒次数递减。为了精确，也可以先在“图线”图层用魔棒工具选中区域，返回到“绿地”图层填充色彩。也可以调整不透明度，增加蒙板等改善图面效果。

利用CAD和PS制作建筑景观总平面效果图

第13步

【造树】调整前景色为树绿色。新建图层，用框选工具，画出椭圆形，按alt+delete，将椭圆填充为绿色。记得调整图层位置，否则可能看不到哦！右键“建筑”图层-“混合选项”-“投影”，制造出阴影效果。也可以调整不透明度，增加蒙板等改善图面效果。

利用CAD和PS制作建筑景观总平面效果图

第14步

【种树】按住alt键，拖动复制，在需要的地方种树。种完后，可以将树对应的图层合并或者建立一个组。

利用CAD和PS制作建筑景观总平面效果图

第15步

【成品】可以进一步调整亮度对比度色相纯度饱和度等等，以及添加蒙板，使得图面更加真实。

利用CAD和PS制作建筑景观总平面效果图
