与“CAD轴测图的基本绘制方法”相关问答

• 2 回答
  CAD轴测图基本方法？

  2022-12-08 浏览：125 分类：平面设计

  回答：

  CAD轴测图基本方法：

  1、首先打开CAD，将CAD模式设置为 AutoCAD经典模式,在左下角找到捕捉模式F9，点击鼠标右键。



  2、再点击设置按钮。



  3、弹出草图设置对话框，点击捕捉和栅格-选择等轴测捕捉 （把矩形捕捉取消）。



  4、此时绘制页面出现红绿色的图标，表示此时可以绘制等轴测图形了。

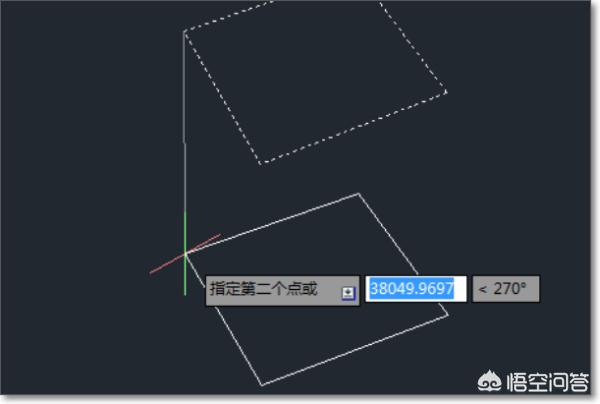

  5、选择直线工具，开始绘制，按键盘上的F5可以变换轴测的方向，来进行绘制。绘制好后相同平行部分用按快捷键CO进行复制。



  6、在此等轴测捕捉模式的基础上画轴侧圆，输入快捷键el 再输入i以起点为圆心绘制轴侧圆。完成效果图。



  查看更多
• 0 回答
  CAD教程，等轴测图的绘制方法，轴测图圆的绘制方法

  2021-10-25 浏览：99 分类：平面设计
• 1 回答
  CAD轴测图的绘制的基本步骤？

  2022-12-06 浏览：76 分类：平面设计

  回答：

  方法/步骤

  第1步

  首先打开CAD，将CAD模式设置为 AutoCAD经典模式,在左下角找到捕捉模式f9，点击鼠标右键 再点击设置按钮。




  第2步

  弹出草图设置对话框，点击捕捉和栅格-选择等轴测捕捉 （把矩形捕捉取消）此时绘制页面出现红绿色的图标，表示此时可以绘制等轴测图形了




  第3步

  选择直线工具，开始绘制，按键盘上的f5可以变换轴测的方向，来进行绘制。绘制好后相同平行部分用按快捷键co 进行复制




  第4步

  在此等轴测捕捉模式的基础上画轴侧圆，输入快捷键el 再输入 i 以起点为圆心绘制轴侧圆。

  查看更多
