3Ds Max怎么使用桥连接边界教程

充值自学贵族,可以享受300+优质的课程资源,在这里等你来学习!!
文章作者:小溜 文章分类:室内设计 发布时间:2022-08-12 09:52 浏览量:3059

大家好,我是小溜,3Ds Max怎么使用桥连接边界?相信很多小伙伴都对这个问题很感兴趣,那么具体怎么操作呢?下面小溜就给大家分享一下,3Ds Max怎么使用桥连接边界教程,希望能帮助到大家,感兴趣的小伙伴可以关注了解下。

想要更深入的了解“3DSMax”可以点击免费试听溜溜自学网课程>>

工具/软件

电脑型号:联想(Lenovo)天逸510S; 系统版本:Windows10; 软件版本:3DS Max2017


方法/步骤

第1步

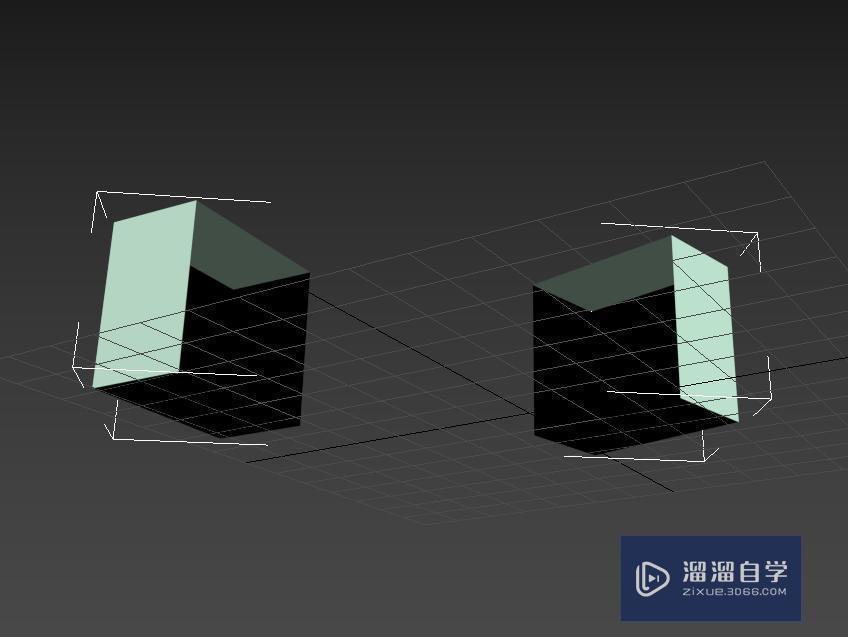

      首先,我们有如图所示,在一个对象内有两个开口的元素。

3Ds Max怎么使用桥连接边界教程

第2步

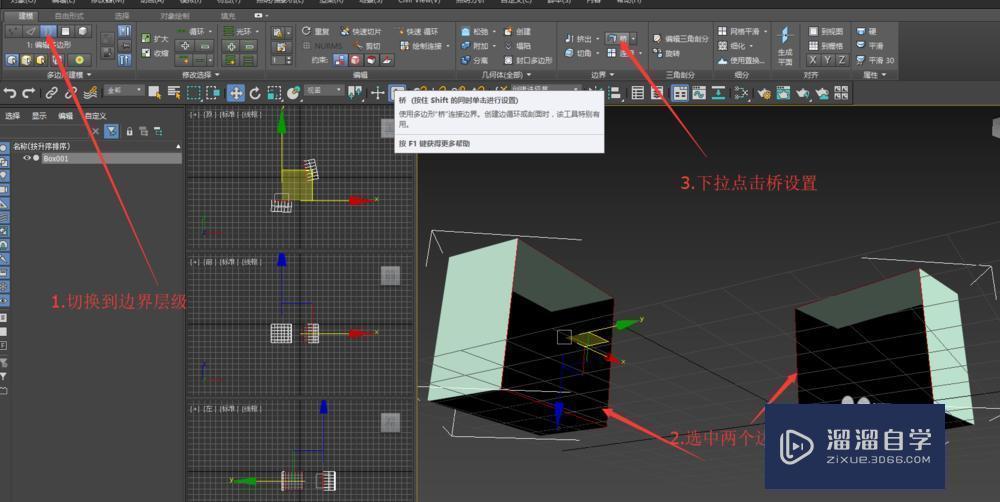

      我们打开石墨建模工具面板,切换到边界层级,然后我们选中两个边界(shift键加选),然后在右边的边界子面板中找到桥,下拉点击桥设置。

3Ds Max怎么使用桥连接边界教程

第3步
      此时我们看到了桥接过的图形。由于程序并不清楚两个边界的边谁与谁对应,所以可能会有如图所示的“扭曲”,也就是错位相连。

3Ds Max怎么使用桥连接边界教程

第4步

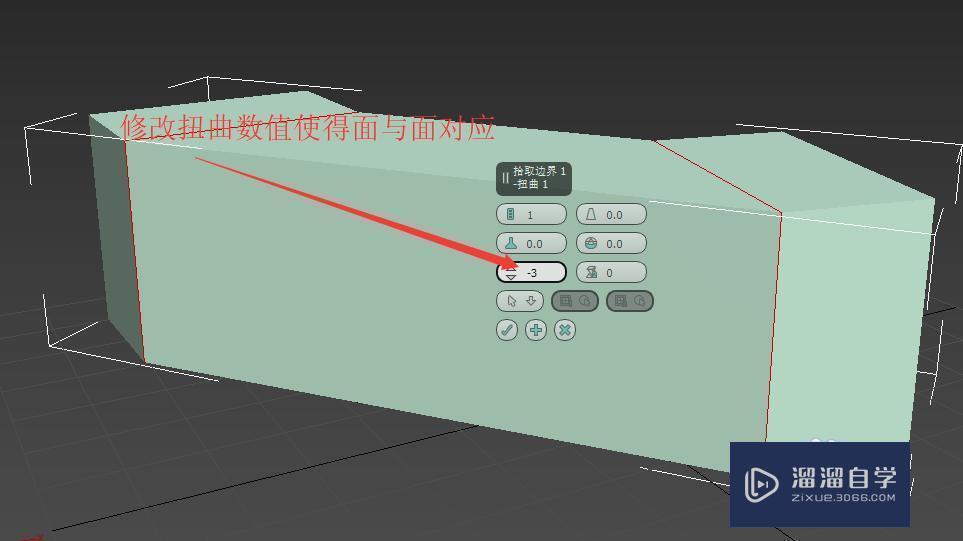

      我们可以修改扭曲1或者扭曲2的数值(分别对应两个边界的偏移),来使得面与面对应成我们想要的样子,如图。

3Ds Max怎么使用桥连接边界教程

第5步

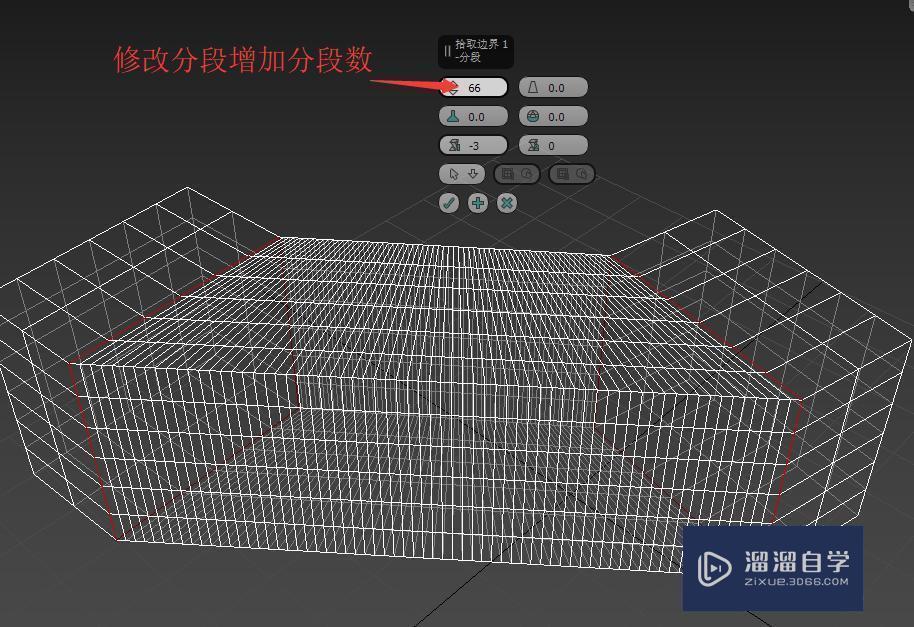

      通过修改分段,增加沿着桥连方向的分段数。

3Ds Max怎么使用桥连接边界教程

第6步

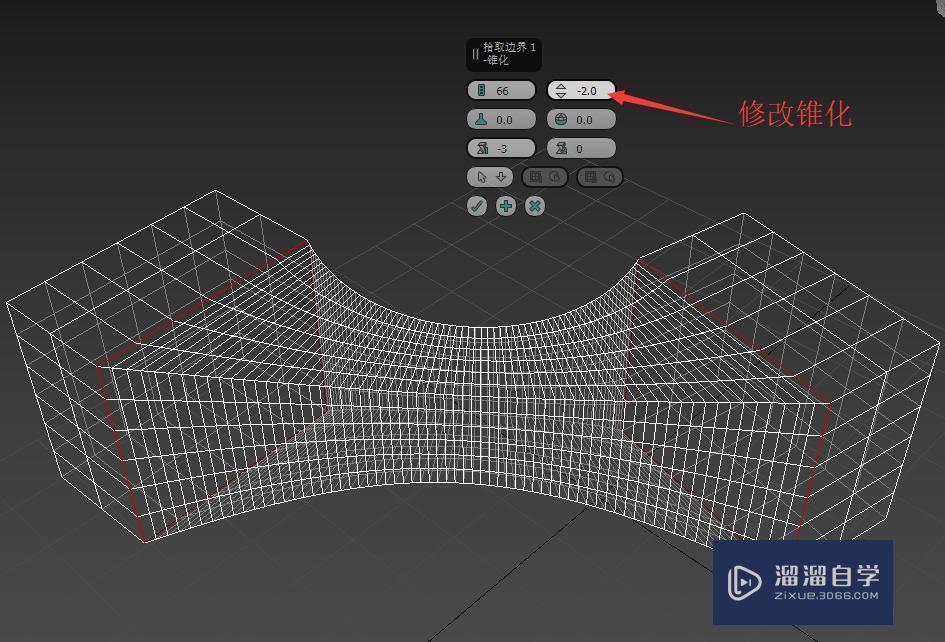

      通过修改锥化,为负是向里收缩,为正是向外鼓出,可以形成如图所示效果。

3Ds Max怎么使用桥连接边界教程

第7步

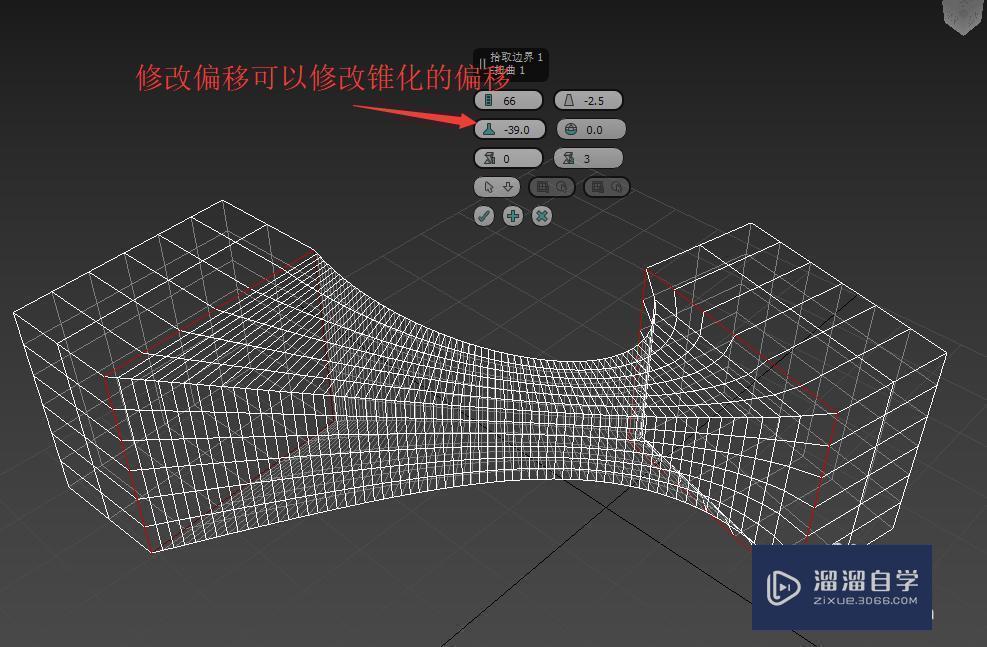

      偏移与锥化配合使用。如果有锥化,通过修改偏移和以改变锥化的中心位置。如图。

3Ds Max怎么使用桥连接边界教程


特别提示

      桥命令在边层级和多边形层级也有,不过用法略有不同。
