3dmax墙体建模教程讲解

文章来源:3D溜溜网 发布时间:2021-01-08 17:01:24 浏览量:95

利用3DMax创建墙体是建模的第一步,也是比较基础一步,本篇经验将带大家利用CAD文件来创建墙体,尤其是做室内设计的同学们,这种方法很实用。打开cad,找到原始结构图,只留下墙体的部分,多余的标志,门窗,填充物等...打开3ds Max,把单位设定为mm,注意系统单位也要用mm。用导入命令导入C...在顶视图里面右键单击一下激活,按(Alt+w)键使其最大化,方便下步工作,...打开2.5维捕捉,在顶面图上顺着需要做效果图的客厅餐厅过道等的内墙线描出一条闭合...把刚刚创建的封闭线挤出为一个实体,输入所需要的高度,然后右键将其转换为可编辑多边,希望能帮助到有需要的人。学会的话记得关注溜溜自学哦!本教程内容来源于网络收集,内容仅供参考和学习,如需具体解决问题请观看专业课程。



方法/步骤

第1步
      打开cad,找到原始结构图,只留下墙体的部分,多余的标志,门窗,填充物等delete键删掉,或者打开图层把多余的部分隐藏掉。然后将这个墙体文件保存到你能方便找到的位置,比如桌面
3DMax墙体建模教程
第2步

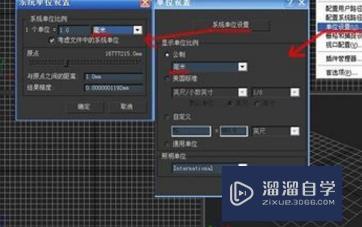

      打开3ds Max,把单位设定为mm,注意系统单位也要用mm。用导入命令导入CAD平面图作为辅助线,为了方便捕捉。导入的线最好是只有墙体和门窗的线框。
3DMax墙体建模教程
第3步

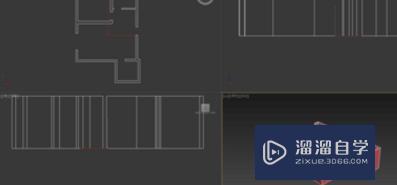

      在顶视图里面右键单击一下激活,按(Alt+w)键使其最大化,方便下步工作,选择创建面板下方的图形选项,找到“线”工具,将整个墙体首尾连接一遍,连线之前要打开对象捕捉
3DMax墙体建模教程
第4步

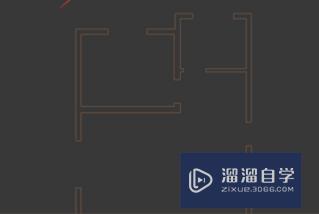

      打开2.5维捕捉,在顶面图上顺着需要做效果图的客厅餐厅过道等的内墙线描出一条闭合的线。注意有窗和门的地方都给顶点,对以后的工作有用。
3DMax墙体建模教程
第5步

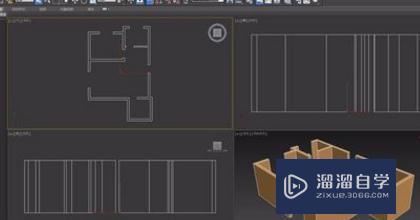

      把刚刚创建的封闭线挤出为一个实体,输入所需要的高度,然后右键将其转换为可编辑多边形。房间高度2.8米,则输入2800。到这里,墙体就绘制成功了,可以切换到透视图中查看
3DMax墙体建模教程
第6步

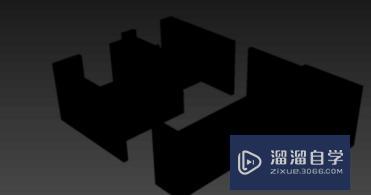

      挤出后如果透视图中的画面有的部分是黑色的,且不可渲染,如图所示,出现这种情况说明你在导入cad时候图元的选择问题,解决方法就是在当初导入cad的时候,对话框“按以下项导出AutoCAD图元”下拉菜单,要选择为“一个对象”或“层”,点击确定,这样就可以挤出正常的墙体了。
3DMax墙体建模教程
