如何利用CAD中的打断工具将直线拆分成段？

溜溜自学CAD基础入门教程，CAD进阶高级教程，施工图，工艺材料，软装预算等课程 ，感兴趣的点击了解详情>>
文章作者：小溜 文章分类：室内设计 发布时间：2022-08-12 10:00 浏览量：3810

为您推荐相关课程

更多课程>>

大家好，我是小溜，在CAD制图过程中，有时候我们需要对直线进行分段操作，使用菜单栏中的打断工具，可以快速完成直线的分段操作，今天我们来了解一下CAD的打断工具的方法，希望能帮助到有需要的人。

想要更深入的了解“CAD”可以点击免费试听溜溜自学网课程>>

工具/软件

电脑型号：联想（Lenovo）天逸510S； 系统版本：Windows10； 软件版本：CAD2016

方法/步骤

第1步

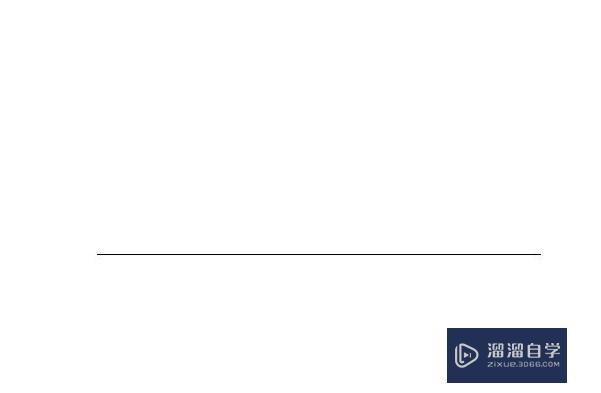

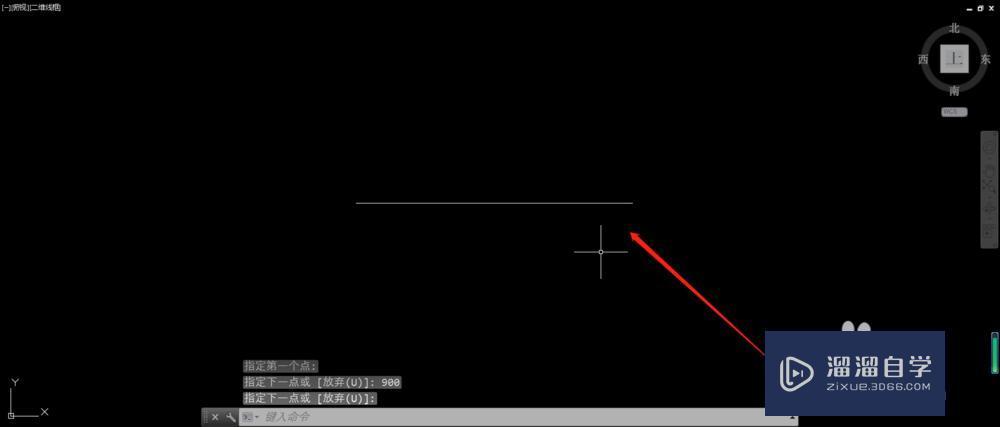

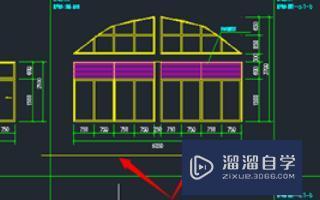

      打开CAD软件，绘制一条900的直线，作为我们本次操作的实验直线。
如何利用CAD中的打断工具将直线拆分成段？
第2步

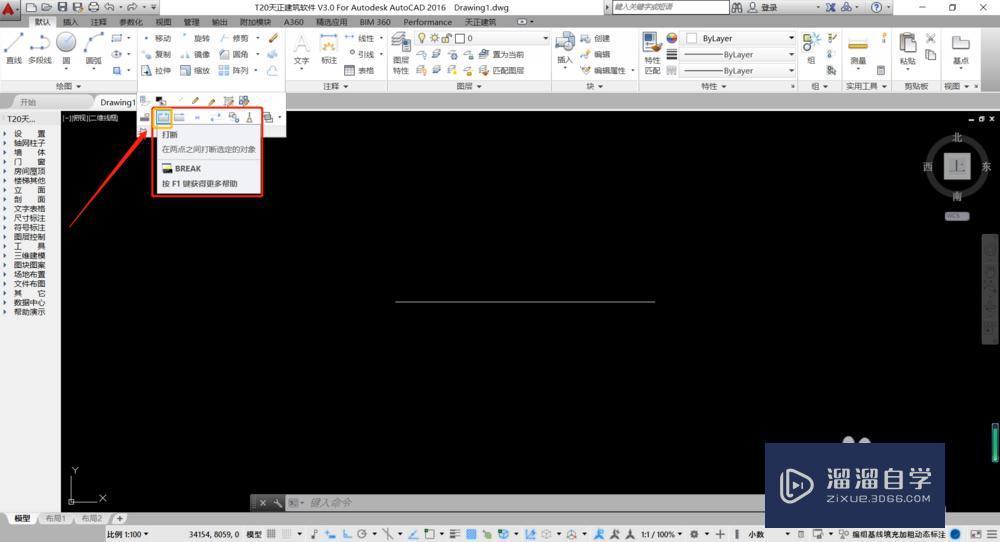

      完成直线绘制后，在菜单栏选择修改--打断，也可以输入快捷键BR打开打断命令，进行绘制。
如何利用CAD中的打断工具将直线拆分成段？
第3步

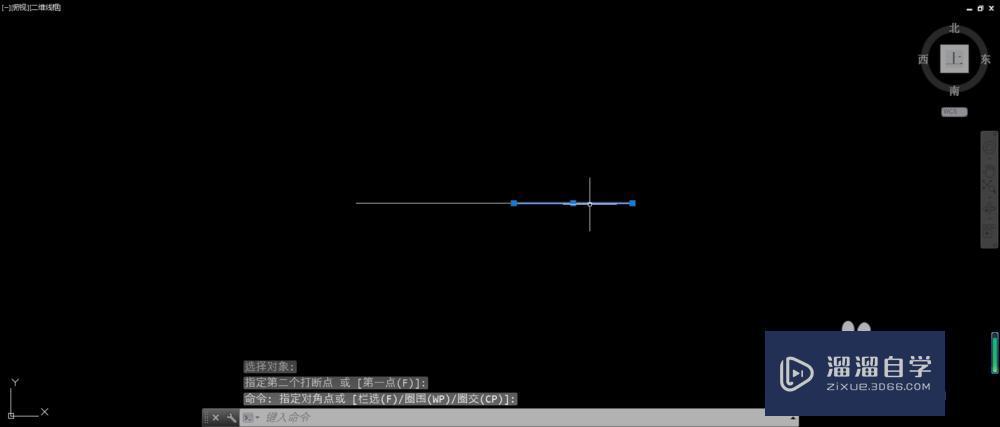

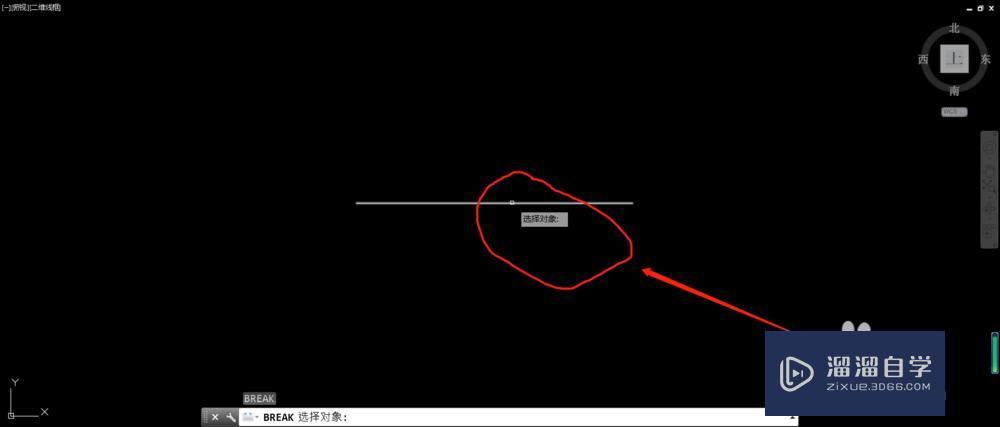

      打开打断工具后，根据命令栏的提示，选择需要打断的对象，即我们刚刚绘制的900长的直线
如何利用CAD中的打断工具将直线拆分成段？
第4步

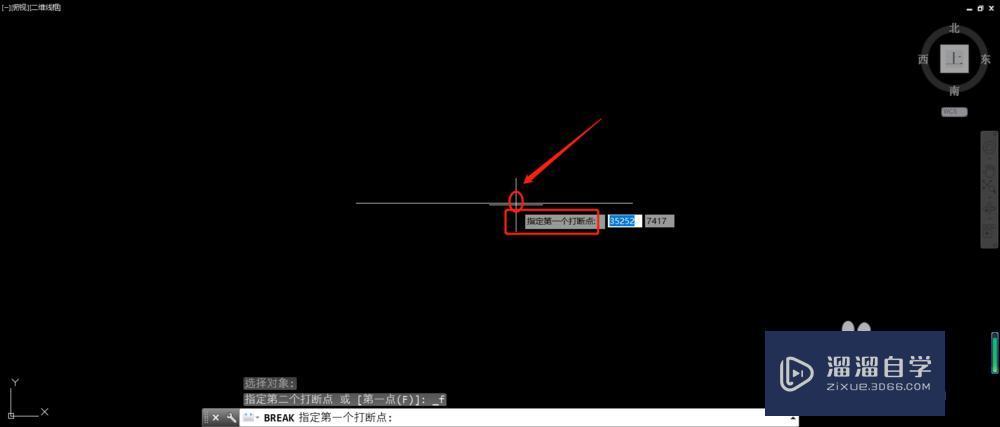

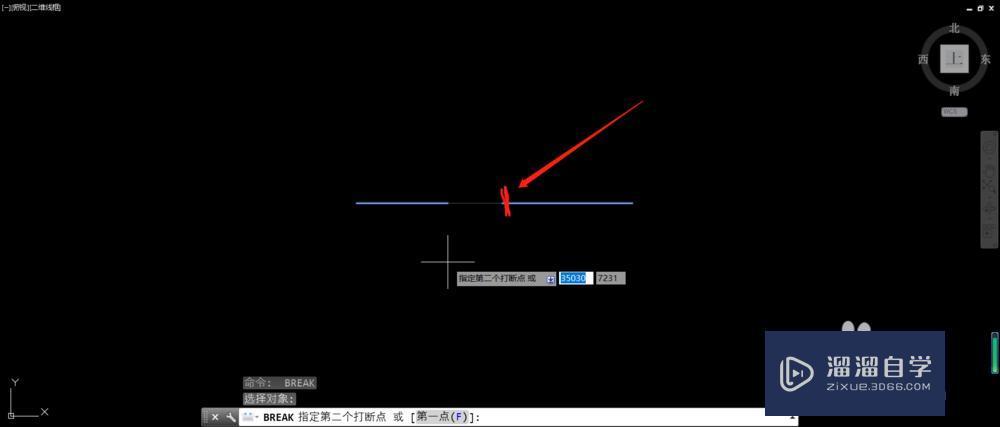

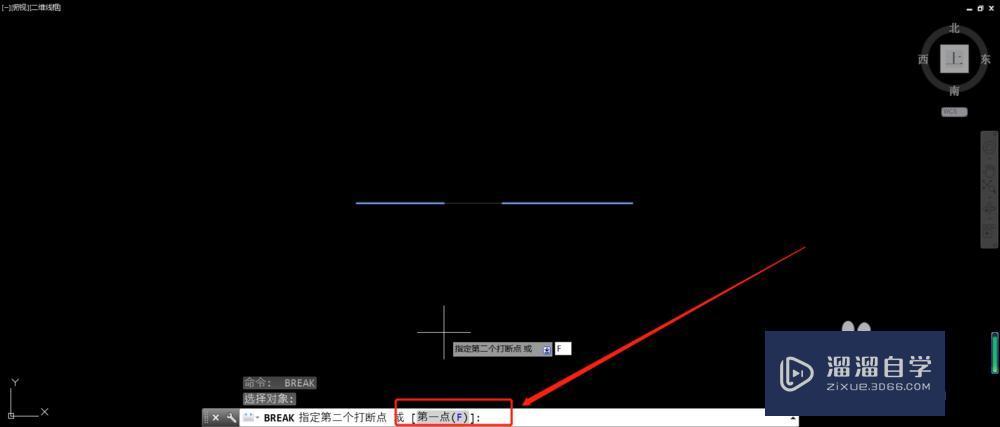

      选择目标对象时，一般将鼠标所在直线的位置默认为第一个打断点，如果需要对第一打断点的位置进行调整，可以根据提示命令输入F重新选择第一打断点
如何利用CAD中的打断工具将直线拆分成段？
如何利用CAD中的打断工具将直线拆分成段？
第5步

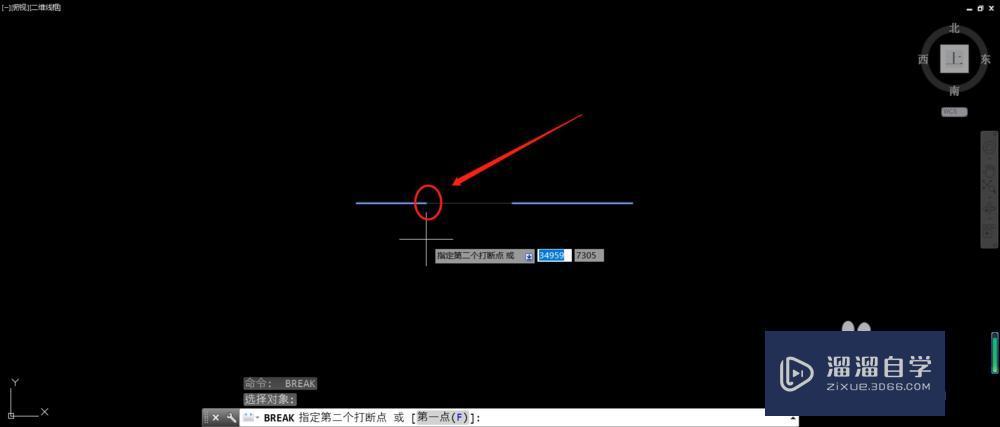

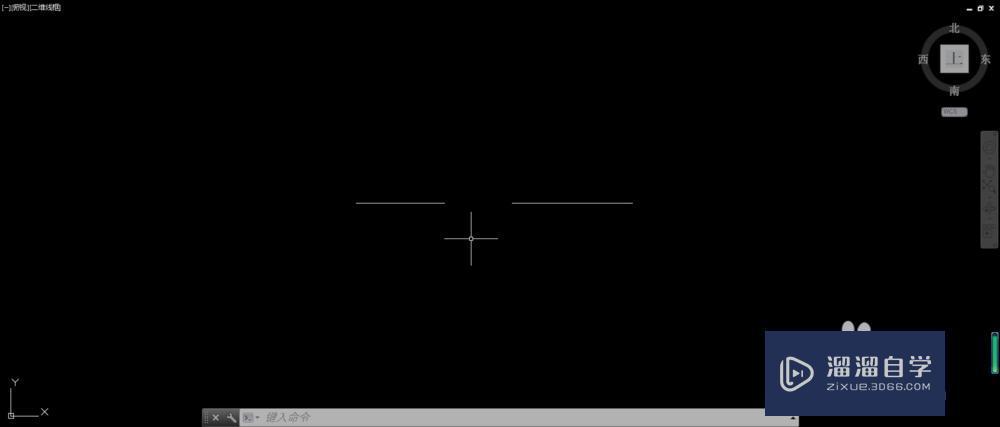

      第一打断点选择完成后，根据提示选择第二打断点，选择完成后，按空格键完成操作
如何利用CAD中的打断工具将直线拆分成段？
如何利用CAD中的打断工具将直线拆分成段？
第6步

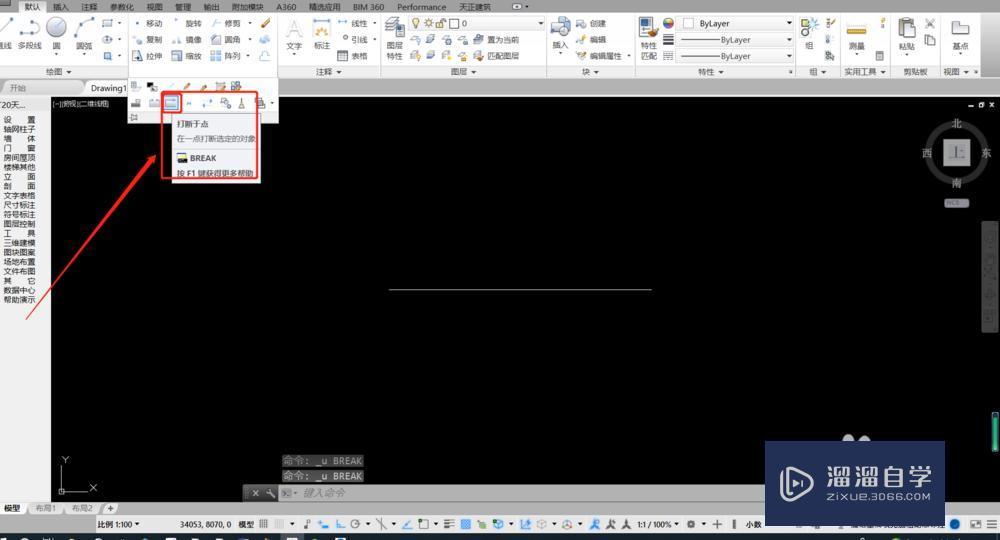

      如果需要将900长的直线在某一点处分成两段，可以在菜单栏中选择打断于点工具进行编辑
如何利用CAD中的打断工具将直线拆分成段？
第7步
      选择打断于点工具后，根据操作提示，选择需要打断的点的位置，按空格即可完成操作
如何利用CAD中的打断工具将直线拆分成段？
如何利用CAD中的打断工具将直线拆分成段？
