3DMax进行样条线的布尔运算教程

溜溜自学专注室内设计，平面设计，视频剪辑，建筑动画和软件入门基础教程，新手实现快速入门与成长？去看一下 >>
文章作者：小溜 文章分类：室内设计 发布时间：2022-08-12 09:47 浏览量：3889

为您推荐相关课程

更多课程>>

3DMax中的样条线的布尔运算，即样条线之间可以进行线的交集并集和差集运算。要进行线的布尔运算，需要满足以下条件，样条线必须是封闭的图形，样条线之间必须是相交的，所以应该如何进行样条线的布尔运算呢？下面就由溜溜自学网小编教大家3dmax进行样条线的布尔运算方法，希望能帮助到有需要的人。

想要更深入的了解“3DMax”可以点击免费试听溜溜自学网课程>>

工具/软件

电脑型号：联想（Lenovo）天逸510S； 系统版本：联想（Lenovo）天逸510S； 软件版本：3DMax2014

方法/步骤

第1步

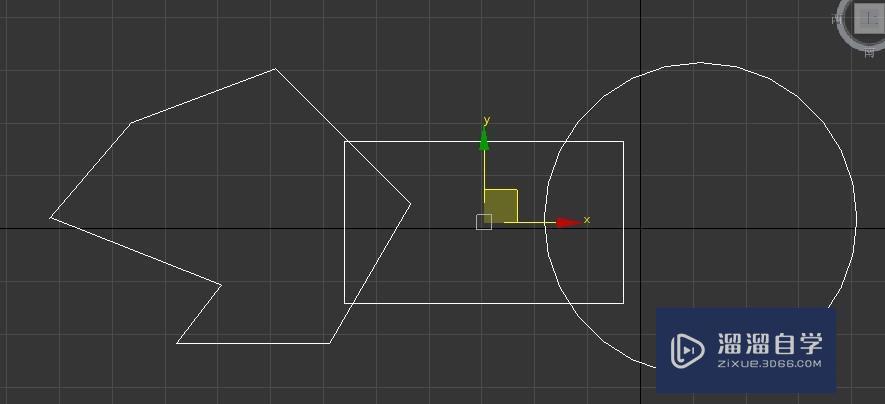

      首先打开3dmax，画一个矩形、圆形和封闭的直线。三者彼此交叉。以此图形为例。
3DMax进行样条线的布尔运算教程
第2步

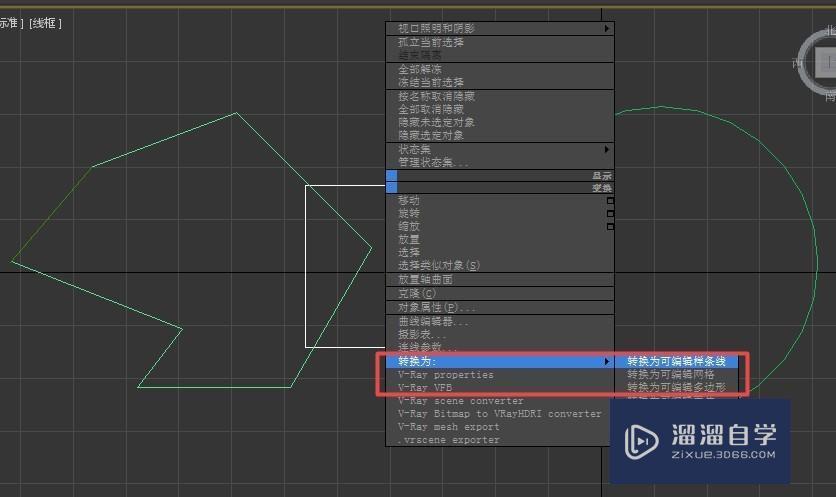

      现将三者图形合并为一个图像。首先选择其中一个图形，将它转换为可编辑样条线，比如选择矩形右键点击转换为可编辑样条线。
3DMax进行样条线的布尔运算教程
第3步

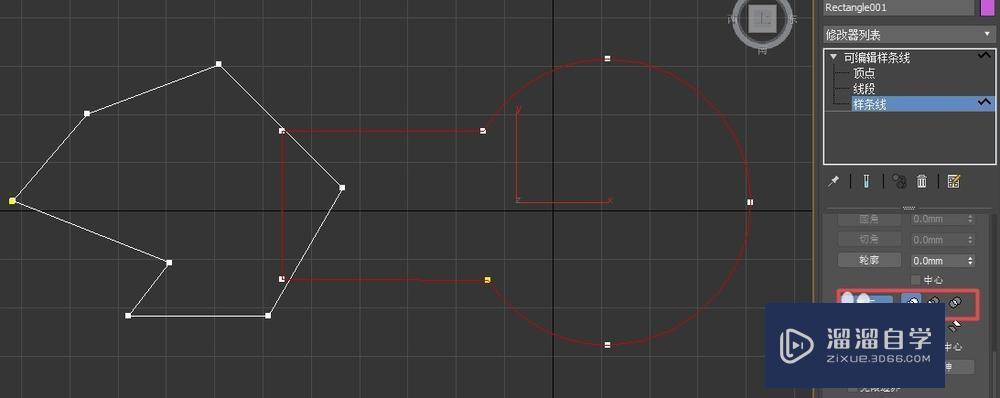

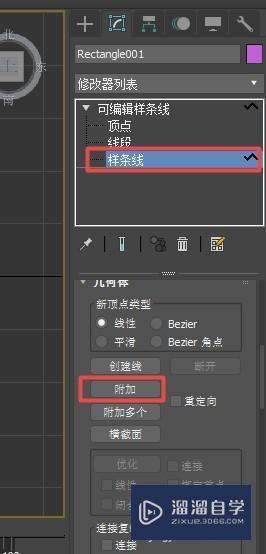

      于是矩形转换为可编辑样条线，选择修改面板下的样条线，并拉到“附加”按钮上。
3DMax进行样条线的布尔运算教程
第4步
      当出现附加图标，选择其他两个图形，于是这三个图形便合并为一个图形。
3DMax进行样条线的布尔运算教程
第5步

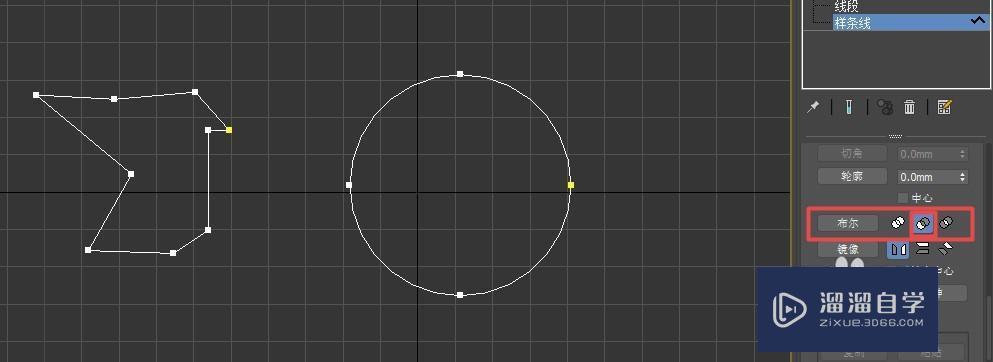

      如果想计算矩形和圆形的并集，则在选择矩形后，选择布尔旁的并集后点击布尔，将鼠标移到圆旁，当出现布尔图标的时候点击圆，便实现了矩形与圆的布尔运算。
3DMax进行样条线的布尔运算教程
第6步
      如果想计算矩形与样条线的差集，则在选择样条线后，选择布尔旁的差集后点击布尔，将鼠标移到矩形旁，当出现布尔图标的时候点击矩形，便实现了矩形与样条线的布尔运算。
3DMax进行样条线的布尔运算教程
第7步

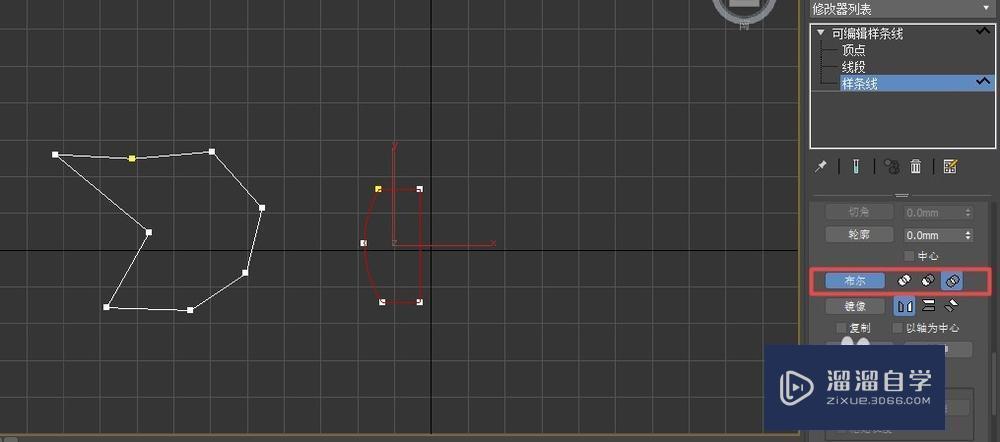

      如果想计算矩形与圆的交集，则在选择矩形手，选择布尔旁的交集后点击布尔，将鼠标移动圆旁边，当出现布尔图标的时候点击圆，便实现了矩形与圆的布尔运算。
3DMax进行样条线的布尔运算教程
