与“导入CAD文件创建墙体”相关问答

• 1 回答
  CAD导入Revit墙体消失

  2022-05-30 浏览：426 分类：平面设计

  回答：

  3个步骤。1.首先,我们需要在电脑上安装好天正插件,网上可以找到软件进行下载并安装。2.安装完成之后双击打开天正插件,会自动启动cad,然后cad加载天正插件。3.在cad中打开显示不全的图纸,点击左侧天正工具栏中的文件布图。

  查看更多
• 1 回答
  导入的CAD图纸怎么建立墙体？

  2021-03-09 浏览：170 分类：平面设计

  回答：

  1、导入平面图的目的就是起到一个参照的作用，为建立模型提供方便，更能清楚的理解这个户型的结构。

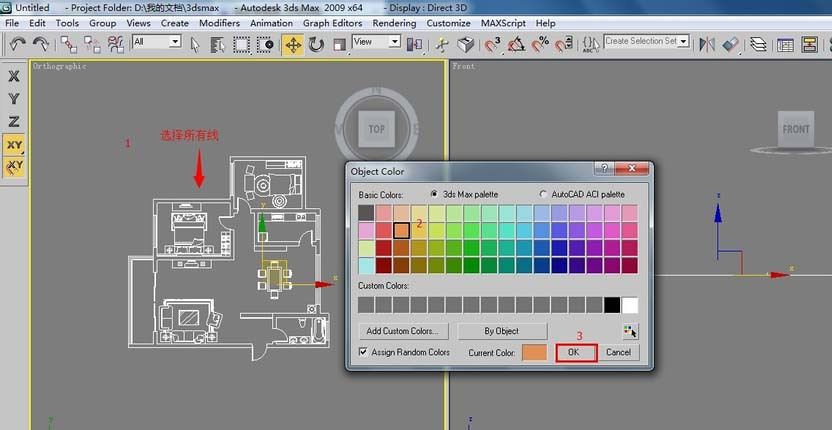

  2、按下ctrl+a键，选择所有线形，为线形指定一个便于观察的颜色。



  3、单击菜单栏中的【group】（组）/【group】（成组）命令，在弹出的对话框中单击ok。





  4、激活顶视图，按下alt+w键，将视图最大化显示。



  5、按s键将捕捉打开，捕捉模式采用2.5维捕捉，将鼠标光标放在按钮上方，单击鼠标右键，在弹出的【grID and snap settings】（栅格和捕捉设置）窗口中，勾选【vertex】（顶点）复选框。





  6、单击（创建）/（线形）line（线)按钮，在顶视图中绘制墙体内封闭线形。



  7、在命令面板中将【start new shape】（开始新图形）前面的对号取消，这样接下去绘制的线形是一体的。



  8、用同样的方法将其他房间的墙体绘制出来，最终的效果如图。



  9、单击（修改)按钮，进入修改面板，在（修改器列表）中为绘制的线形添加一个【extrude】（挤出）命令，将【amount】（数量）设置为2800（即房间层高为2.8米）



  查看更多
• 1 回答
  酷家乐导入CAD为什么墙体少了？

  2021-05-12 浏览：544 分类：平面设计

  回答：

  导入CAD之后黄色的是自动生成的墙体 没有生成的墙体点击左上角画墙工具补上 画好闭合好墙体之后点击右上角去装修放置家具就可以了
