与“CAD打印图纸”相关问答

• 1 回答
  AutoCAD图纸怎么打印？

  2022-12-16 浏览：914 分类：平面设计

  回答：

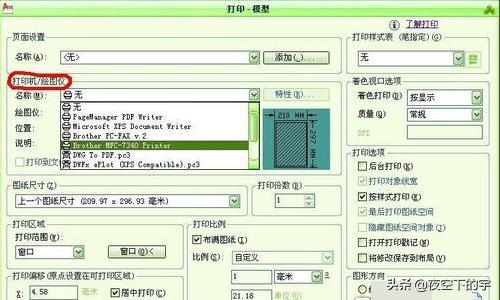

  1、打开CAD图纸以后，点击左上角第四个的打印按钮，进入打印-模型窗口。









  2、打印-模型窗口出现，鼠标点击下拉左边的打印机/绘图仪的名称，选中你所使用的打印机。









  3、鼠标点击下拉左边的图纸尺寸，选中你要打印的图纸类型。









  4、鼠标点击窗口按钮选择要打印的图纸吧图纸圈起来，也可以点击打印范围选择图纸，然后点击一下左键，这样图纸就被选中了。









  5、选择好图纸以后要点击选中左边下面的居中打印，这样图纸打印出来时在图纸的中间位置-》点击选择布满图纸，这样图纸打印出来就会布满整张图纸，在选择好图纸所显示的单位-》在右边点击选中图纸的方向，横向，纵向取决于图纸的规格大小，然后点击确定即可-》如果你确定图纸方向，可以点击左下角的预览按钮进行查看。









  6、查看完图纸以后，直接点击鼠标右键选择打印就可以了，如果不理想可以点击推出重现选择。






  查看更多
• 2 回答
  AutoCAD怎么打印1：1图纸？

  2021-01-28 浏览：94 分类：平面设计

  回答：

  “画16厘米的一条线，并在a3纸居中打印”
  1，在CAD空白文件中画一条线，长度160（以毫米为单位，具体操作从略）；
  2，点击窗口下方“布局”，进入布局空间；
  3，如果布局空间已有视口，不要管它。画一个矩形，边长分别为420、297（a3大小）
  。用命令zoom——e使该矩形充满屏幕，然后稍缩小视图使之居中；
  4，在下拉菜单中选“视图——视口——一个视口”，点击矩形对角点，以生成视窗。这时，在模型空间所画的长160的线应该显示在视口里了。
  5，调整比例。在视口内双击，光标进入视口。敲zoom，回车，输入“1/1xp”，确认命令。
  如果想按1比100的比例打印，则输入“1/100xp”，总之，想打印多少比例，更换“xp”前的数字即可。
  比例调整好后，如果再想调整图元（例如长160的线），就不要用zoom命令了，而要用“pan”来偏移，因为偏移是不会改变视图比例的。
  6，在视口外双击，光标退出视口。这时就可以进行1比1的打印了（打印机调整从略），选定a3的图纸，按1比1的比例打印，打印结果出来后，长160的线的测量长度为160毫米。
  无论打印1比多少的图，只要是图纸大小不变，都按1比1出图。
  如果图纸尺寸不合适，只要调整视口尺寸既可。

  由于打印机设定的问题，可能无法完整打印，但我们要解决的是打印比例问题，如果想兼顾打印是否完整，则要结合打印机设定，调整打印范围。

  如有进一步的问题，可以通过百度hi联系。

  查看更多
• 1 回答
  AutoCAD如何打印黑底图纸？

  2022-05-18 浏览：383 分类：平面设计

  回答：

  估计你是要打印白底黑线、黑字吧？黑底图纸会把所有图面一团黑色，基本看不到什么内容的。


  选用autocad自带的单色打印样式表文件如下图所示：记得应用到布局并确定，就可以在后续打印中打出白底黑色图形的。



  monochrome.ctb样式文件

  如果没有这个文件呢，可以自己新建一个打印样式（一般是ctb格式），并且把所有颜色均设为打印成黑色，如下图所示。



  自定义一个新建打印样式表

  查看更多
