CAD表面粗糙度怎么画?

文章来源:3D溜溜网 发布时间:2021-06-10 14:09:17 浏览量:13

工具/软件

      电脑型号:联想(Lenovo)天逸510S
      操作系统:Windows7
      软件名称:CAD2014


步骤/教程

利用CAD软件的直线工具可以画出表面粗糙度的符号,具体操作请参照以下步骤。

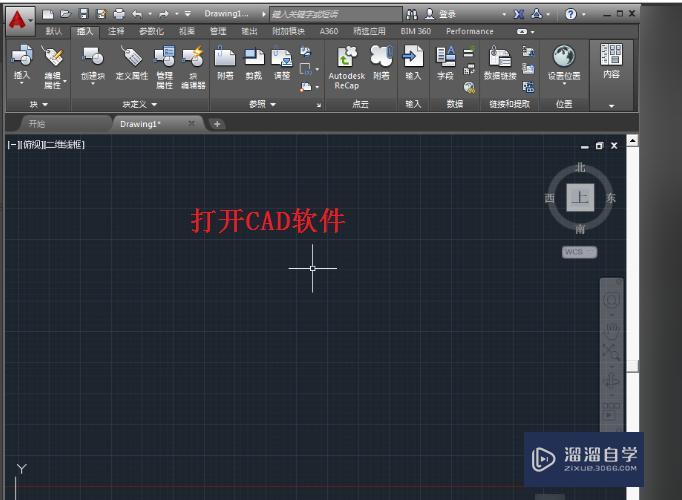

1、在电脑上打开CAD软件,然后进入到CAD软件的操作界面。

CAD表面粗糙度怎么画?

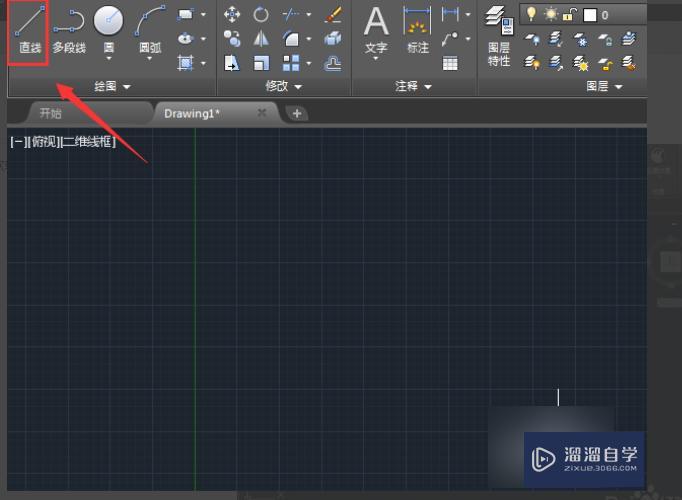

2、然后在软件上方界面内找到直线命令,进行点击。

CAD表面粗糙度怎么画?

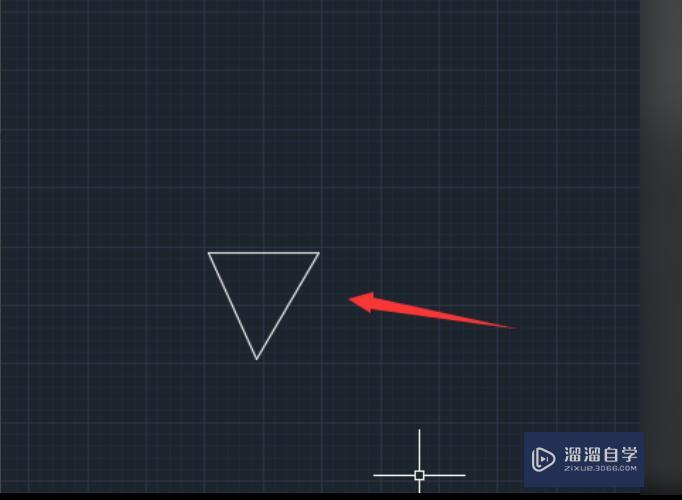

3、然后使用直线命令在绘图区里绘制一个三角形。

CAD表面粗糙度怎么画?

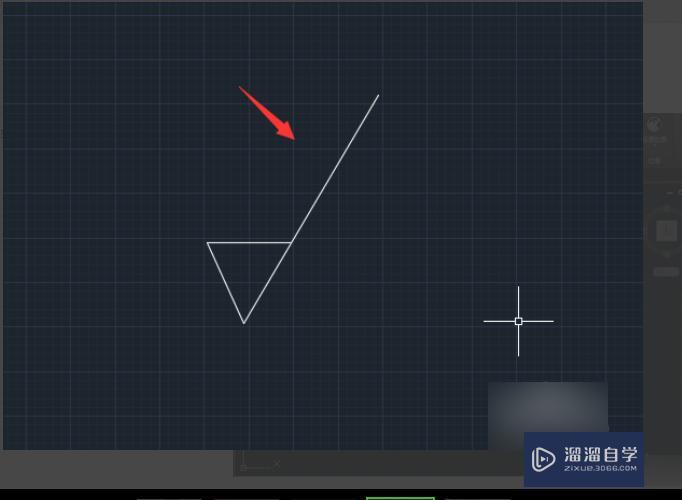

4、然后再使用直线命令绘制一条三角形的延伸边。

CAD表面粗糙度怎么画?

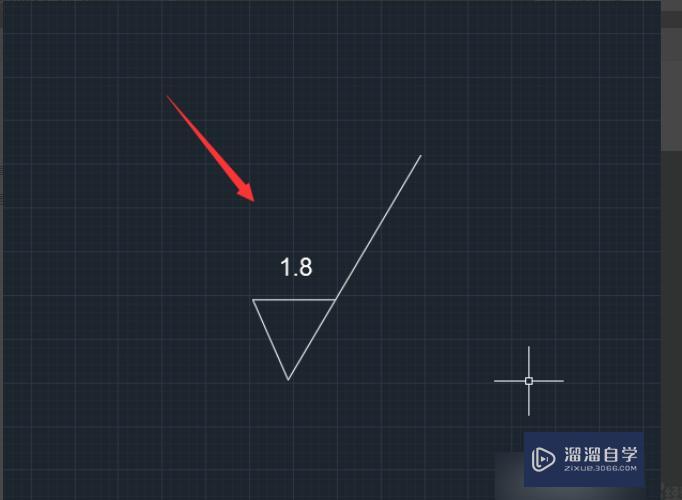

5、最后使用文字工具在三角的顶边上输入粗糙度数值即可。完成以上设置后,即可在CAD中画好表面粗糙度。

CAD表面粗糙度怎么画?
