CAD中等分线段分为两种:定数等分和定距等分。 定数等分:命令是DIVIDE,快捷键是DIV。定距等分:命令是MEASURE,快捷键是ME。

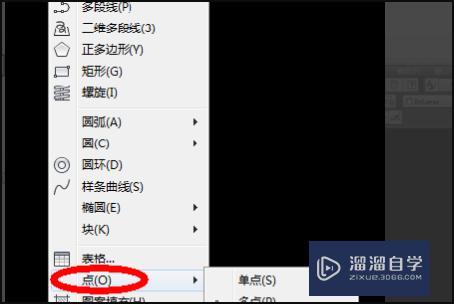

1、首先打开CAD界面。选择“绘图”——“点”,这时,就可以看到了。如下图。

CAD等分快捷键?

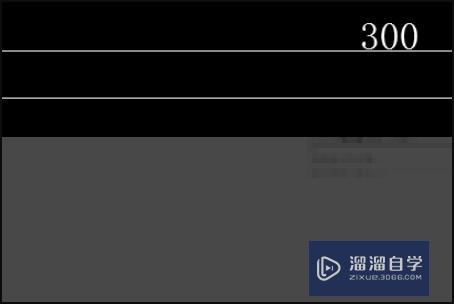

2、定距等分。如下图,是一根长为300mm 的线段。

CAD等分快捷键?

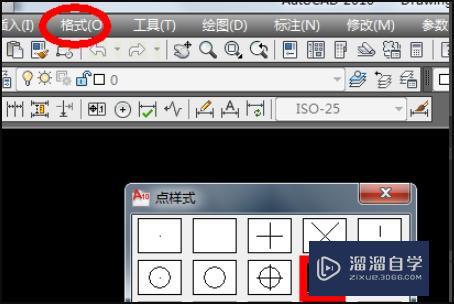

3、先要设置点的大小。选择“格式”——“点样式”。如下图。矩形框是我要选择的点。这里有必要解释一下选择点的目的,主要是为了便于观看已经定距等分好的线段。等确定了点之后,在点附近做好图之后,再把点删掉就好了。

CAD等分快捷键?

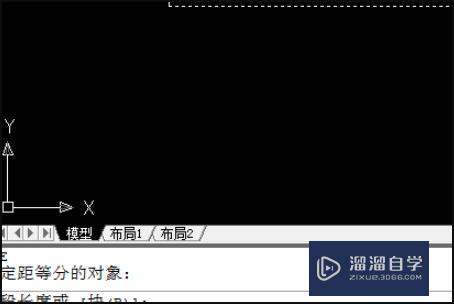

4、输入快捷键 me,按“enter”键。这时选择直线,就会出现输入定距等分的距离。

CAD等分快捷键?

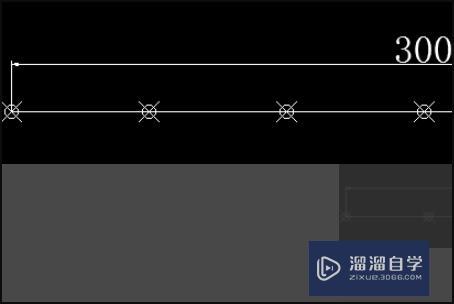

5、输入自己要定距等分的距离,假设是50mm,如下图,就会出现6个点了。这样定距等分就完成了。
