CAD布局不显示文字标注怎么办?

文章来源:3D溜溜网 发布时间:2021-06-10 14:14:47 浏览量:18

工具/软件

      电脑型号:联想(Lenovo)天逸510S
      操作系统:Windows7
      软件名称:CAD2014


步骤/教程

CAD布局不显示文字标注的操作步骤如下:

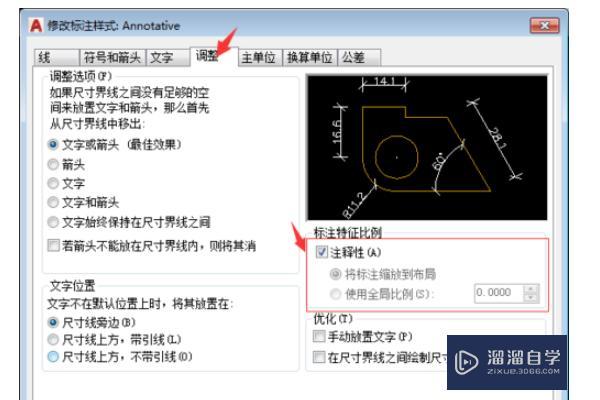

1、先进行注释性标注的设置,勾选注释性让我们的标注样式变更为具有注释性的标注。

CAD布局不显示文字标注

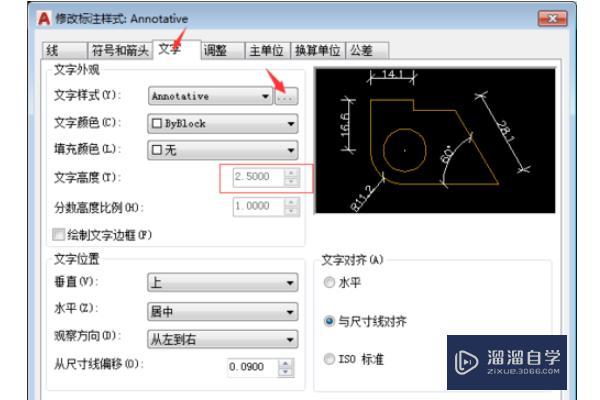

2、设置完成后文字里的字体高度变为不可选, 如需改动可以进入文字样式里修改字高。

CAD布局不显示文字标注

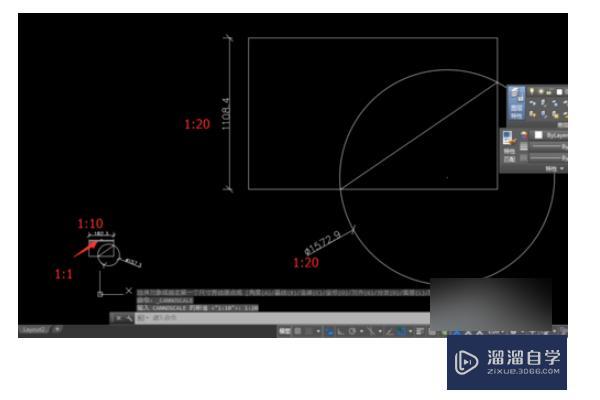

3、先画好需要标注的图型,然后不急着标注。

CAD布局不显示文字标注

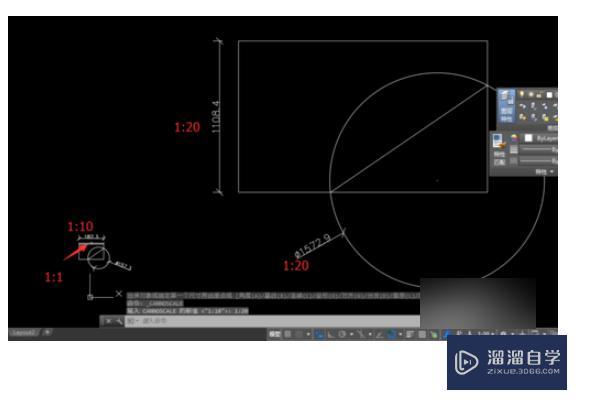

4、然后现在就是一个很方便查看的状态了,我们用一个标注样式就达到了不同大小的各种标注。

CAD布局不显示文字标注

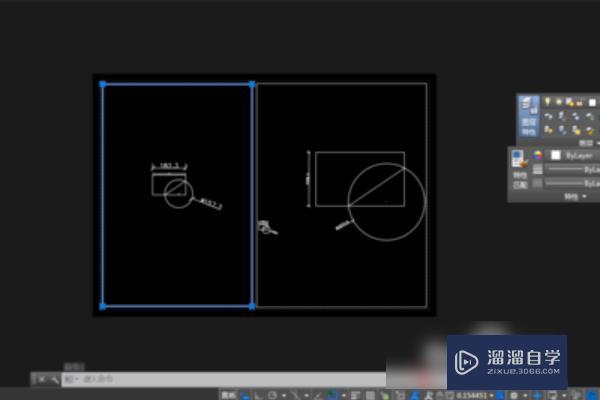

5、 现在我们转到布局视口,用快捷键mv创建2个视口,选择其中一个视口,双击视口框内,然后 按空格缩放让图形填满窗口。

CAD布局不显示文字标注

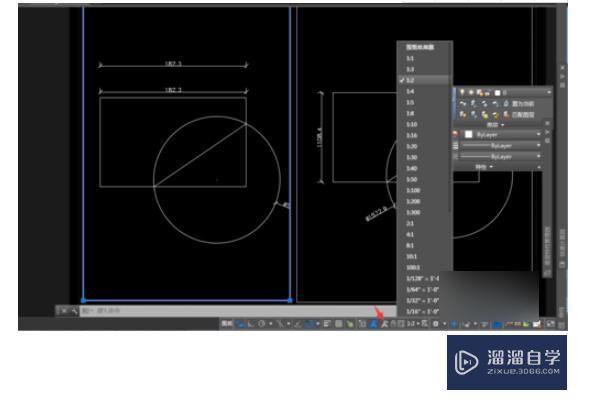

6、 选中视口,然后点亮图中箭头指的标志,把比例改为1:2,使用这个方法我们可以摆脱几十个标注样式、文字样式和线型比例的繁琐设置。

CAD布局不显示文字标注
