PROE中如何标注尺寸?

文章来源:3D溜溜网 发布时间:2021-06-15 14:03:19 浏览量:66

工具/软件

      电脑型号:联想(Lenovo)天逸510S
      操作系统:Windows7
      软件名称:PROE5.0


步骤/教程

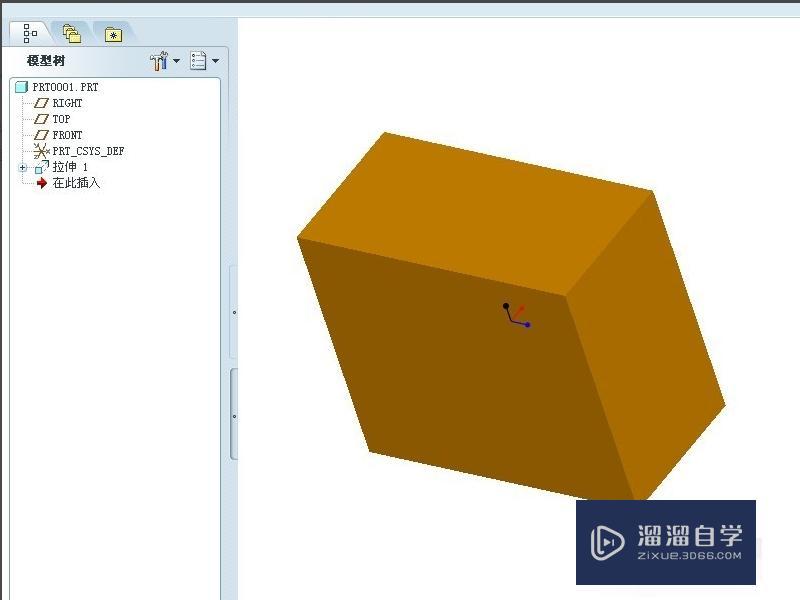

1、新建一个零件,这个可以自己去建立,这里建立一个长方体。

3DMax中如何标注尺寸?

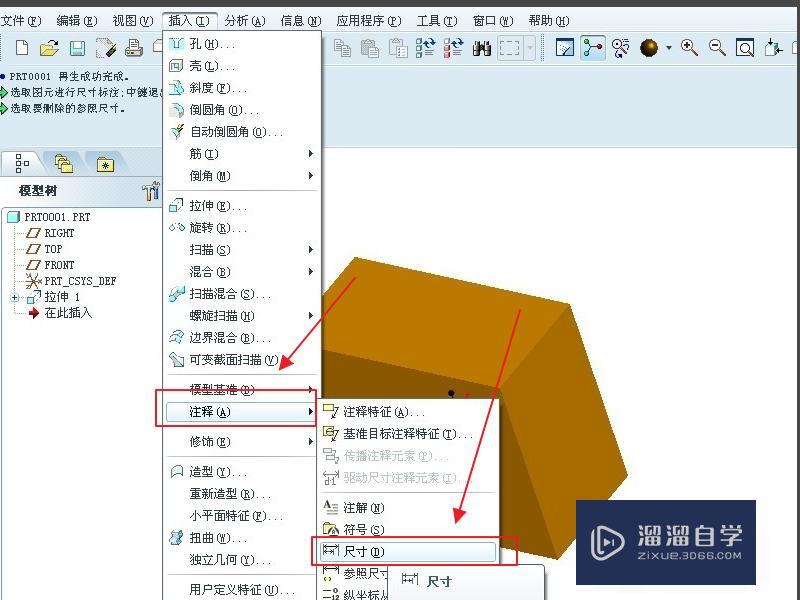

2、选择插入-注释-尺寸。

3DMax中如何标注尺寸?

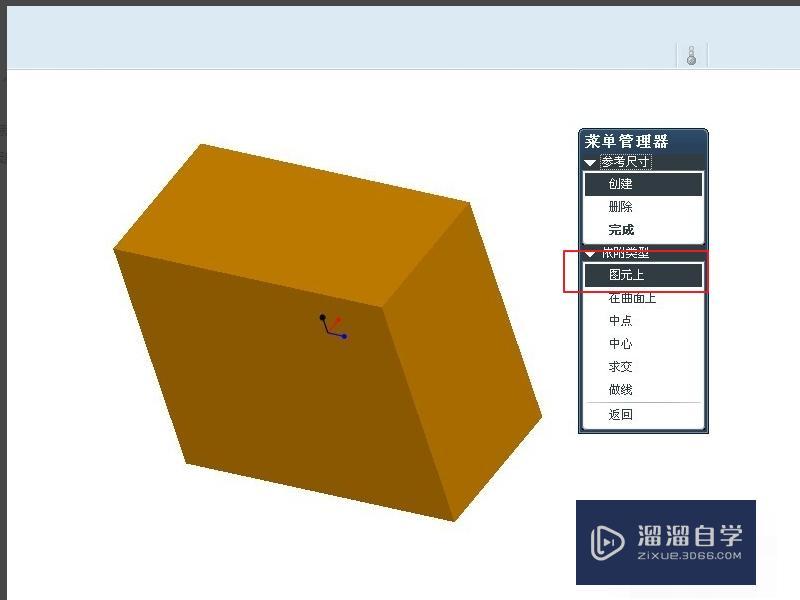

3、选择图元。

3DMax中如何标注尺寸?

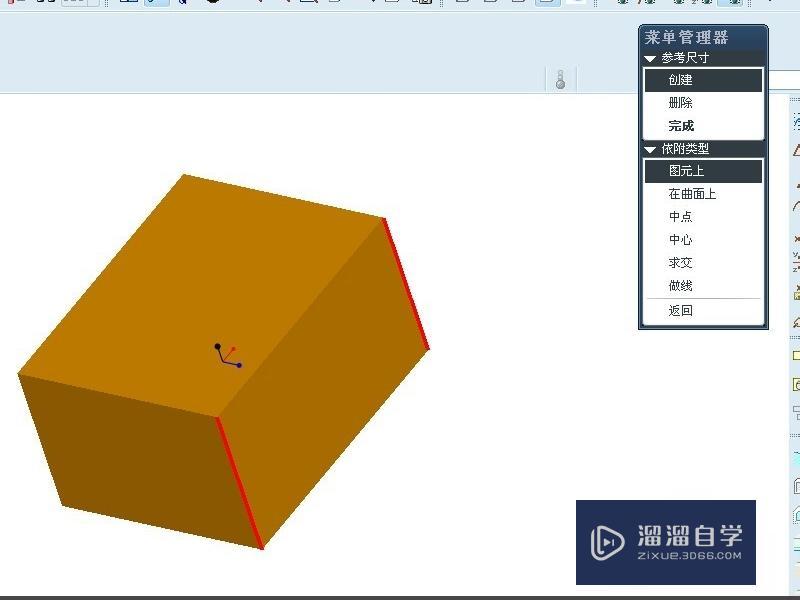

4、选择2个边 ,然后鼠标中键确认。

3DMax中如何标注尺寸?

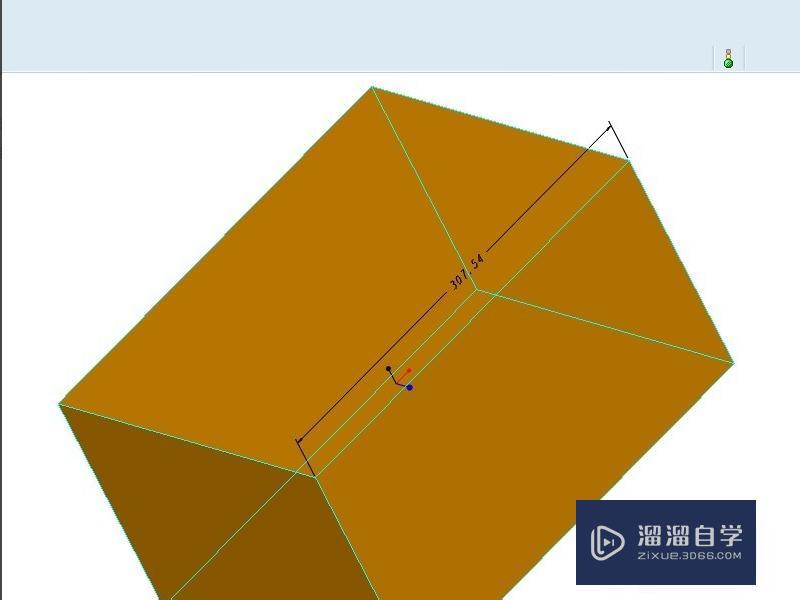

5、尺寸就出来, 同样的方法可以标注其他尺寸。

3DMax中如何标注尺寸?

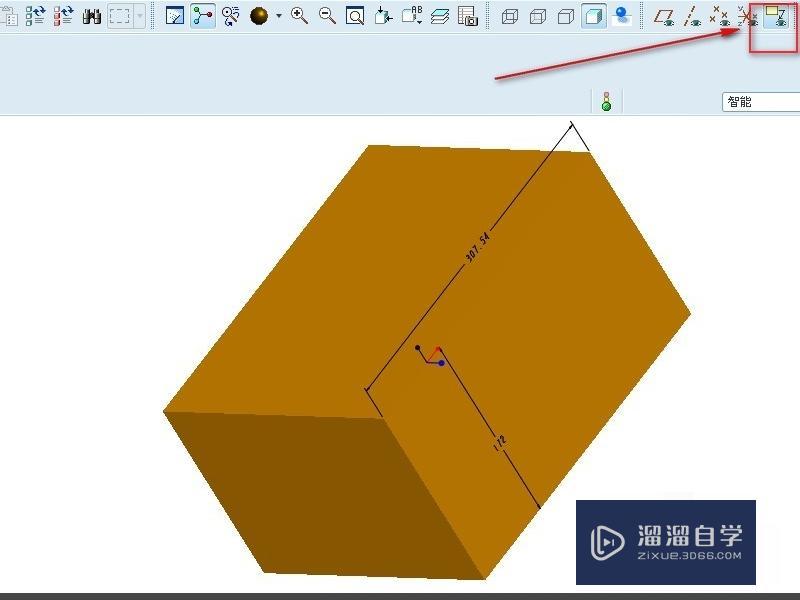

6、可以用注释开关来实现尺寸显示是关闭与显示。

3DMax中如何标注尺寸?
