怎么用cad量长度?

文章来源:3D溜溜网 发布时间:2021-06-08 09:54:02 浏览量:23

工具/软件

      电脑型号:联想(Lenovo)天逸510S
      操作系统:Windows7
      软件名称:CAD2010


步骤/教程

用cad量长度的具体操作步骤如下:

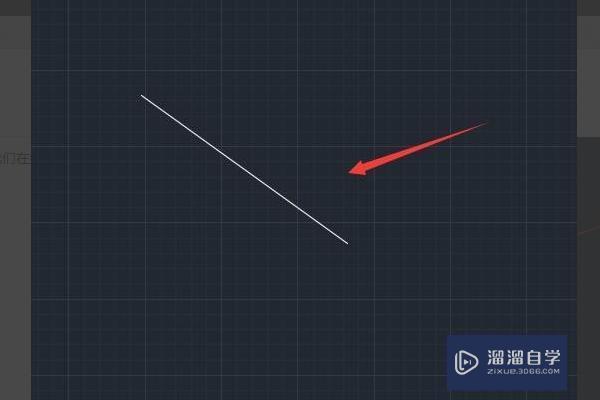

1、首先我们打开电脑里的CAD软件随意绘制一条直线。

怎么用cad量长度

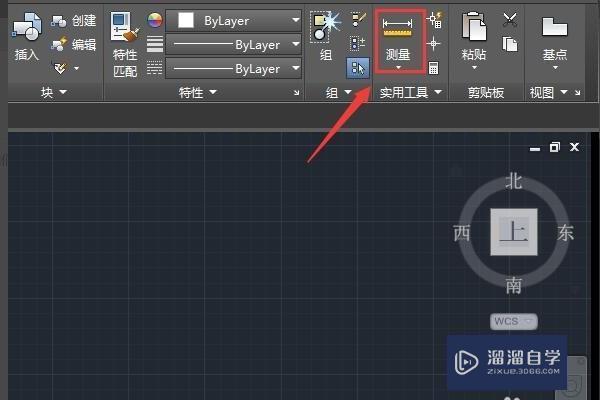

2、绘制好直线之后再在菜单里找到实用工具选项,并在其内找到测量选项。

怎么用cad量长度

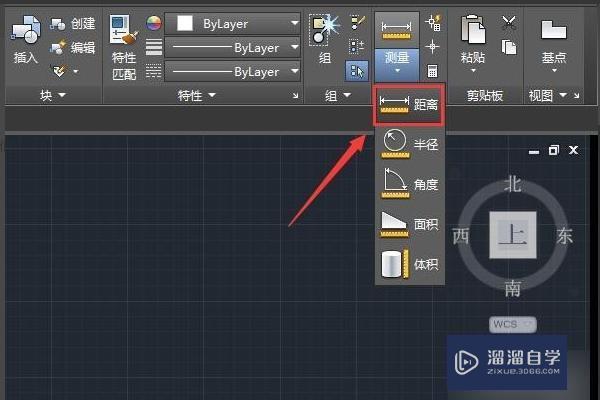

3、点击测量选项的下拉箭头在其下拉菜单那里找到距离选项。

怎么用cad量长度

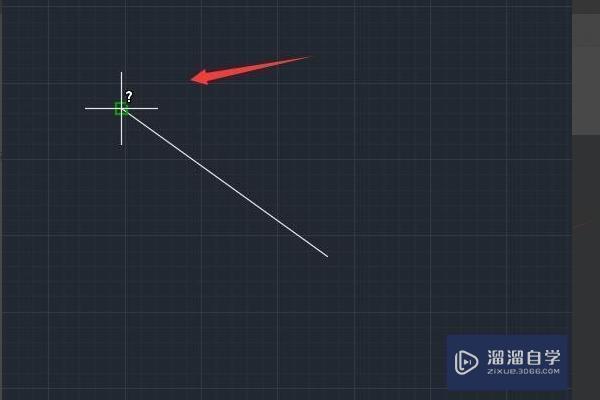

4、点击距离选项我们在刚刚绘制的直线上选择第一个点。

怎么用cad量长度

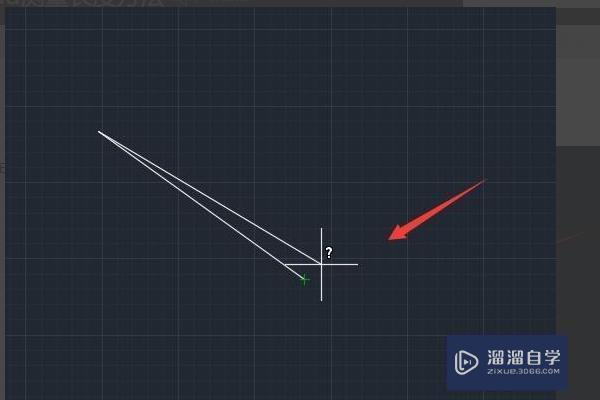

5、选择第一个点之后,移动鼠标左键,然后选择第二个点。

怎么用cad量长度

7、选择直线的这两个点之后可以看到在下面的提示信息里我们就会看到直线的长度了。

怎么用cad量长度
