SU建造阶梯地形的方法介绍

文章来源:3D溜溜网 发布时间:2021-06-01 11:59:17 浏览量:35

SU中有很多的地下都需要我们去学习,今天本文主要给大家带来的是SU建造阶梯地形的方法介绍,下面我就给大家演示下具体的操作流程。希望能帮助到有需要的人。学会的话记得关注溜溜自学哦!本教程内容来源于网络收集,内容仅供参考和学习,如需具体解决问题请观看专业课程

工具/软件

      SU2016-2018
      CAD

CAD处理

第1步

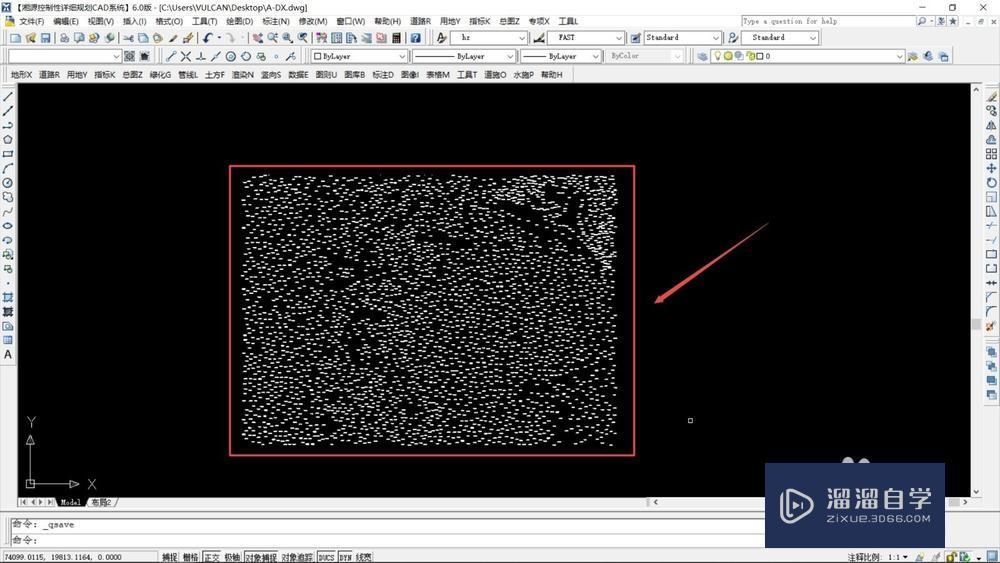

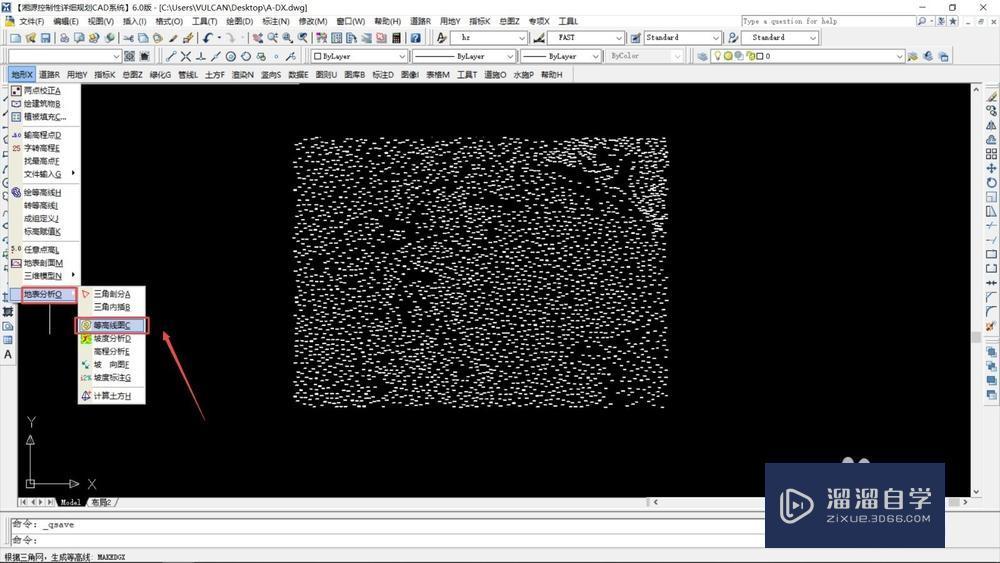

      打开CAD地形,找到并生成高程点
SU地形上落建筑--阶梯地形
第2步

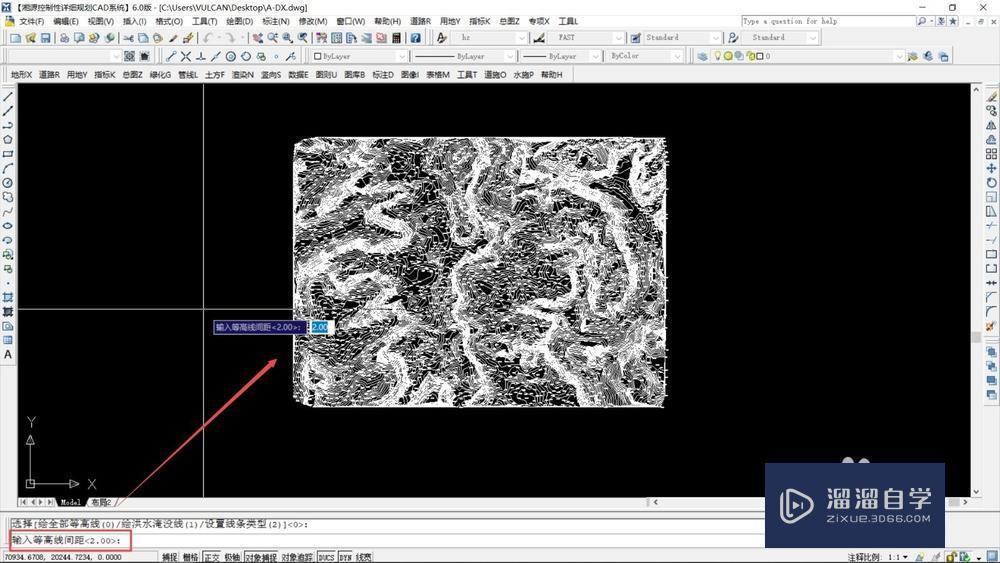

      考虑好SU阶梯地形,每一层的高度,假如是2.0米,则在CAD里生成2米高差的等高线
SU地形上落建筑--阶梯地形
SU地形上落建筑--阶梯地形
第3步

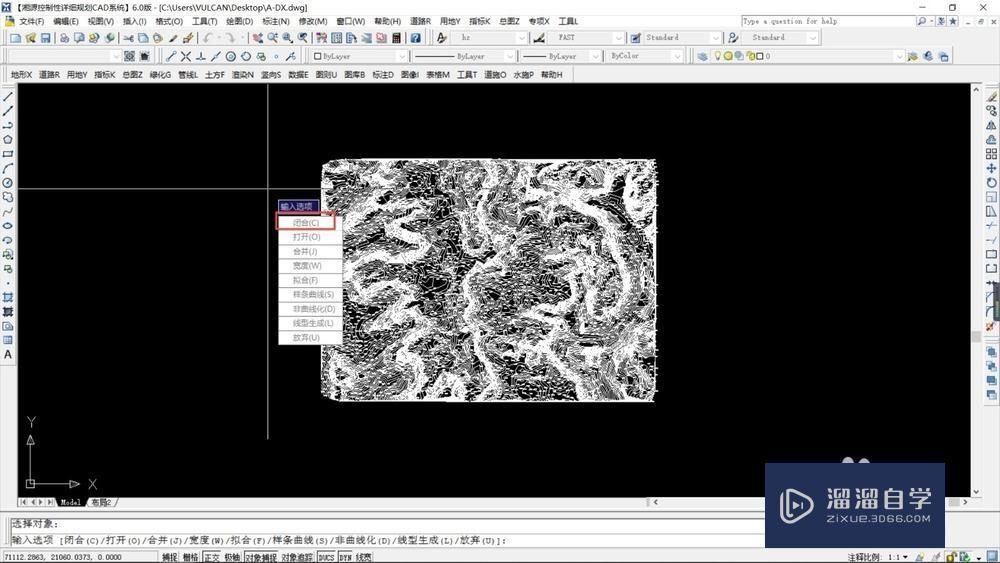

      让每个等高线都是闭合多段线,快捷键pe-m-c
SU地形上落建筑--阶梯地形

SU建模

第1步

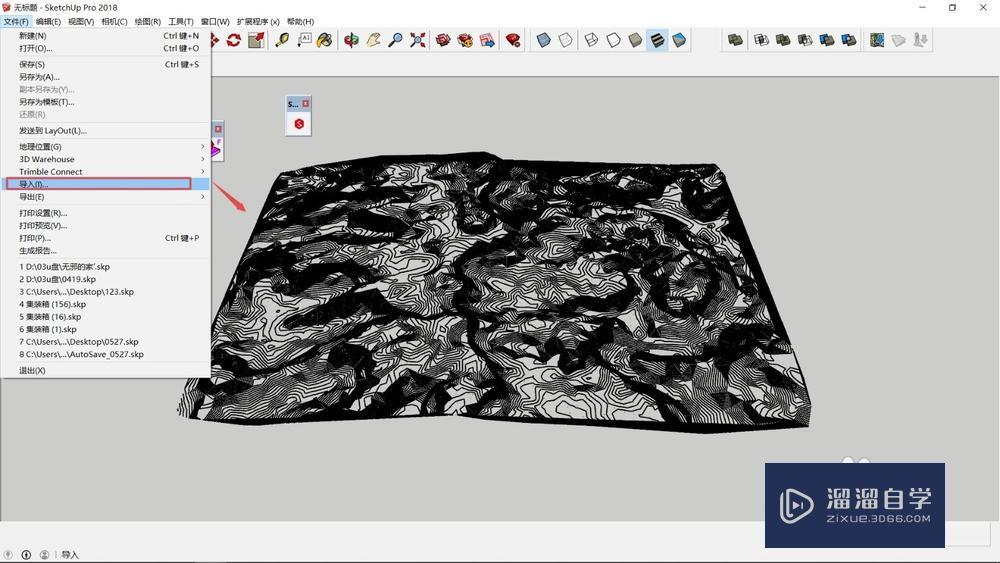

      将处理好的地形等高线CAD导入SU
SU地形上落建筑--阶梯地形
第2步
      使用封面插件将等高线,封闭成面
SU地形上落建筑--阶梯地形
第3步
      可以看到有很多破面,这个是地形较为复杂导致,因此需要另一种方法,先用沙盒工具生成流线体地形
SU地形上落建筑--阶梯地形
第4步

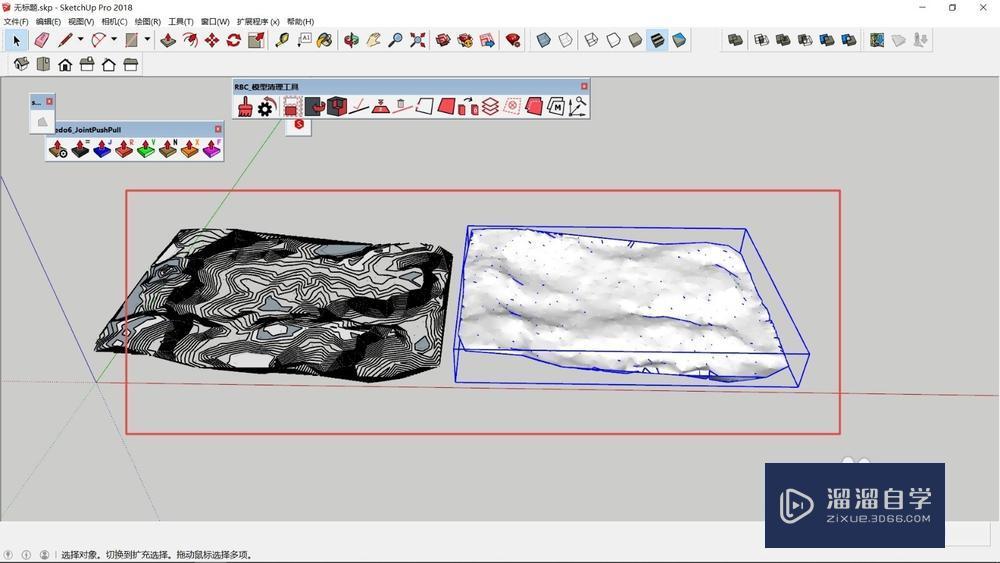

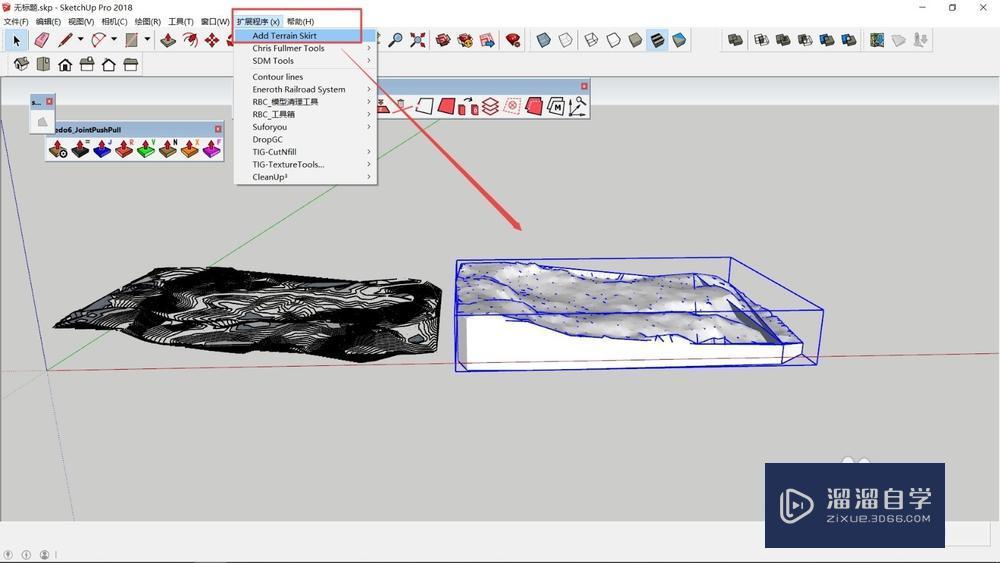

      使用插件,给地形加个底座,由于我找的实例地形特别大,所以接下来演示换个小地形,这里说明下,以免有人误解
SU地形上落建筑--阶梯地形
第5步

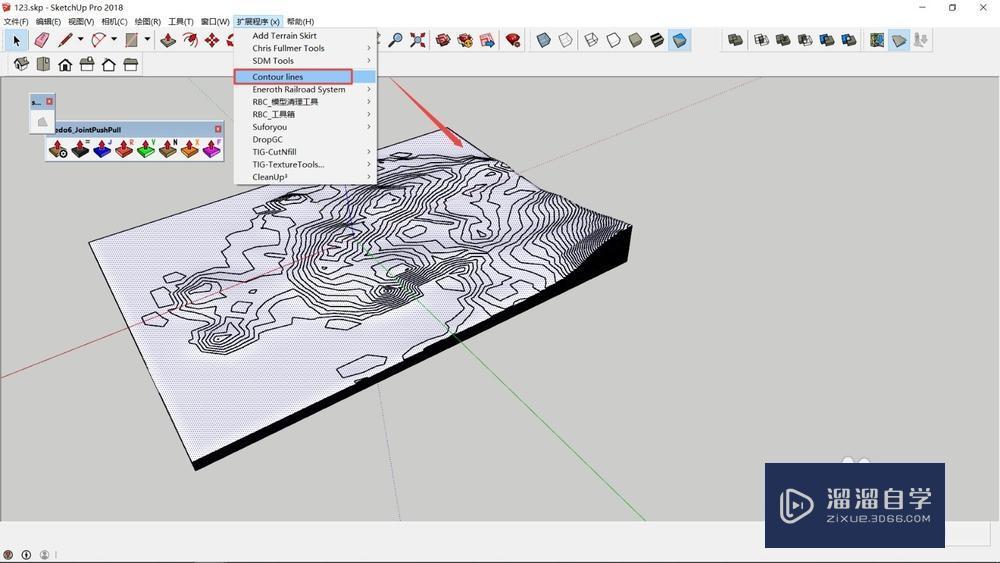

      在SU里给地形生成等高线,可以使用面片交错,也可使用插件
SU地形上落建筑--阶梯地形
第6步

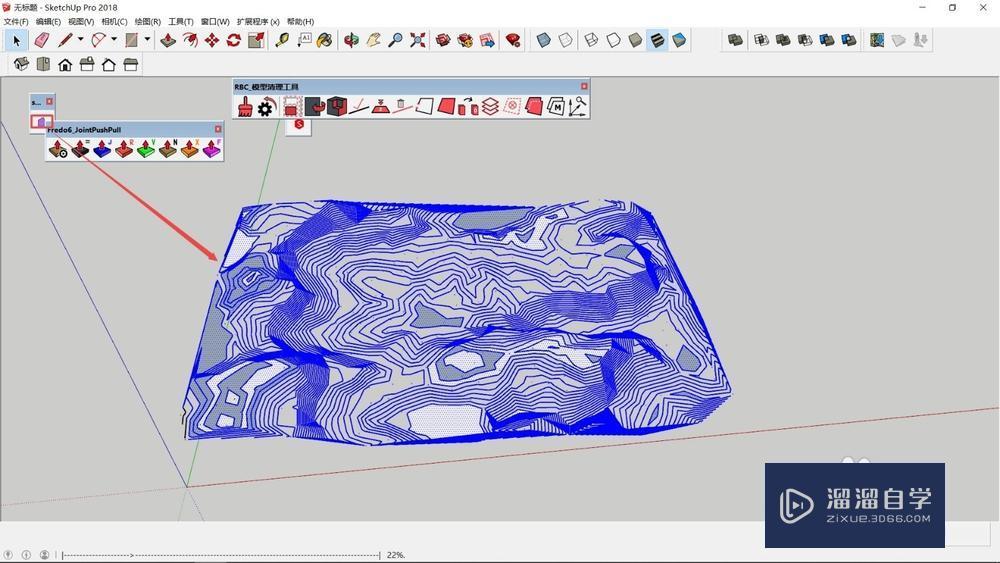

      删除流线体模型,保留等高线,封面,并将正面朝上
SU地形上落建筑--阶梯地形
SU地形上落建筑--阶梯地形
第7步

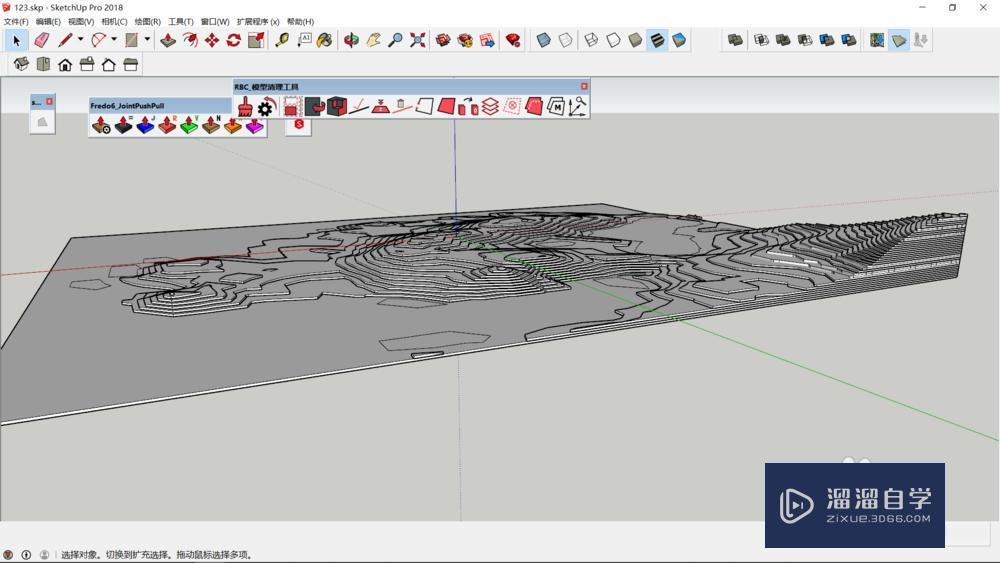

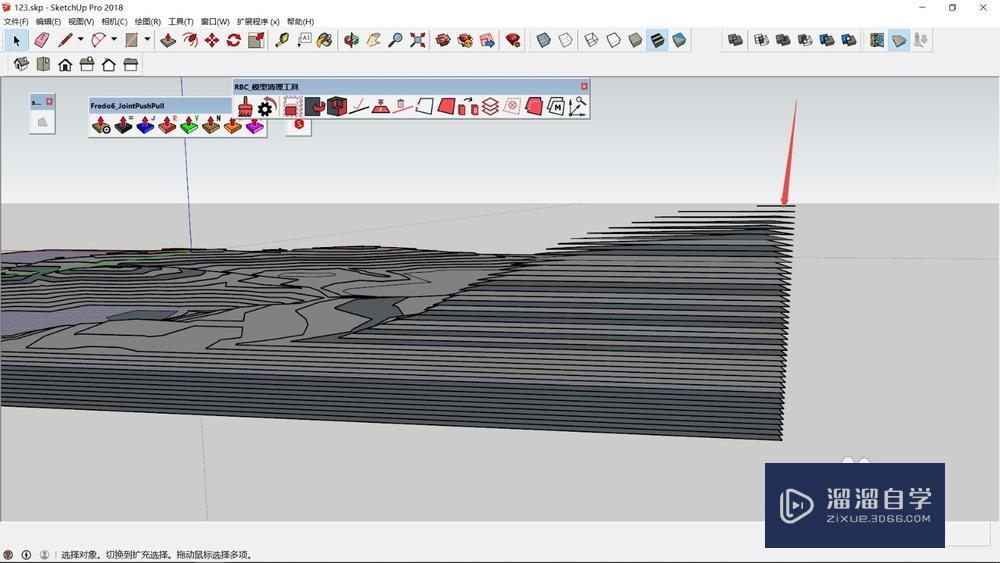

      使用联合推拉工具,将所有面,向上拉起2米,这个和之前2米等高线是对应的
SU地形上落建筑--阶梯地形
第8步

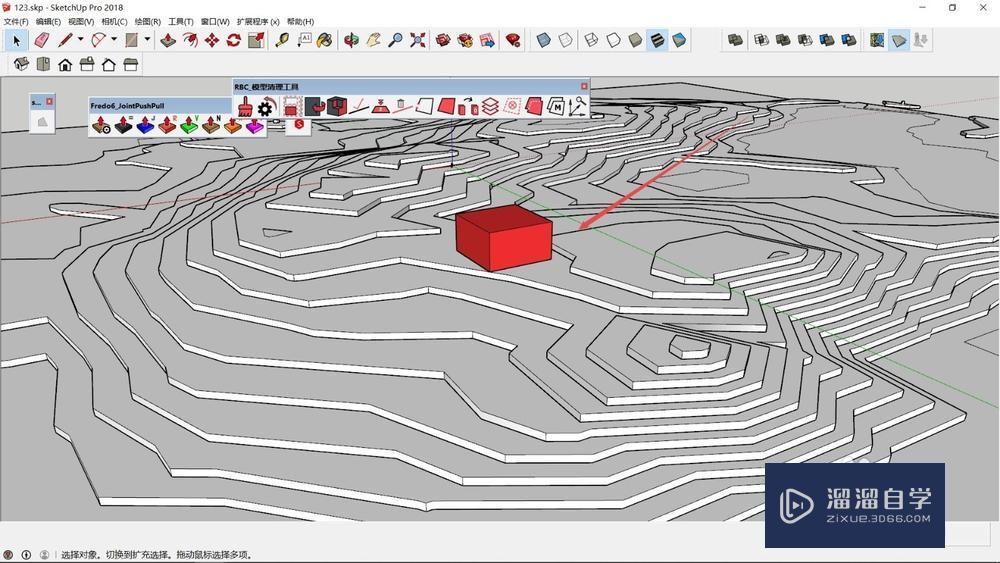

      因此在这种阶梯地形上落建筑,直接落在平面上,非常方便
SU地形上落建筑--阶梯地形
