草图大师SketchUp如何建模景观地形?

文章来源:3D溜溜网 发布时间:2021-06-01 13:47:09 浏览量:41

网上关于在 SketchUp 中地形建模的方法很多:1、用网格拉取。缺点:不好操作。2、用通过插件,把灰度试转成地形。缺点:不好精确操作,且数据量有些大,让后面的操作变慢。3、用地形图(采用 Omap 导出等高线地形图)再通过 CAD 导入 SketchUp。缺点:适合大型自然山体建模,但会造成数据量大。今天我给大家推荐一种新的方法,更加方便快捷。希望能帮助到有需要的人。学会的话记得关注溜溜自学哦!本教程内容来源于网络收集,内容仅供参考和学习,如需具体解决问题请观看专业课程

工具/软件

      草图大师SketchUp
      SUAPP插件库
      CAD

方法/步骤

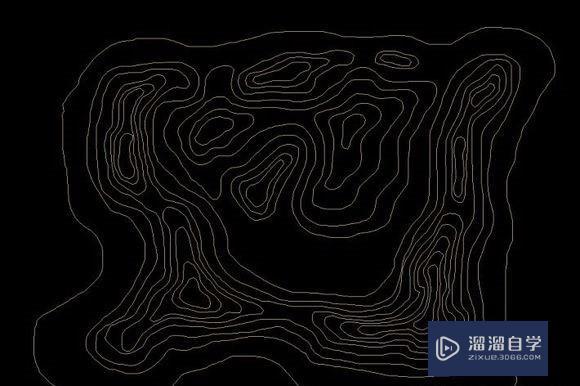

第1步
      绘制地形图
草图大师SketchUp如何建模景观地形?

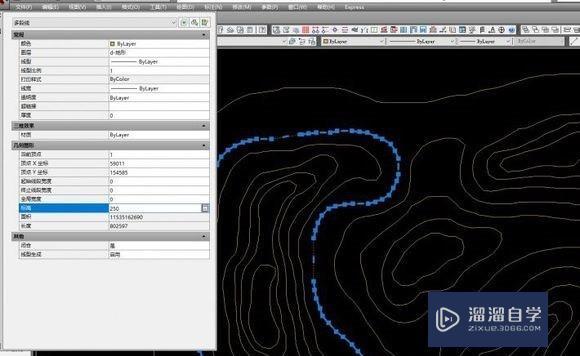

第2步
      给每根等高线设置高程值
草图大师SketchUp如何建模景观地形?

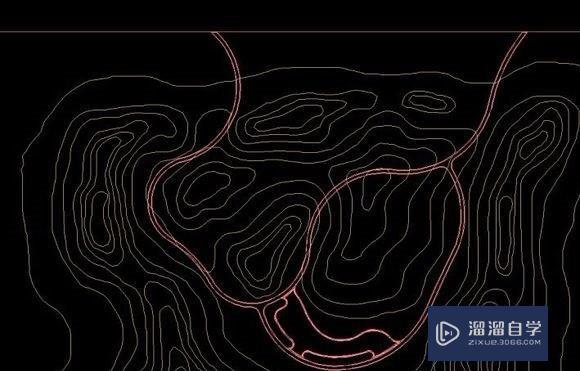

第3步
      绘制其它元素,如道路广场、植物小品。分类型设置成不同的图块,以便于进入 SketchUp 操作
草图大师SketchUp如何建模景观地形?

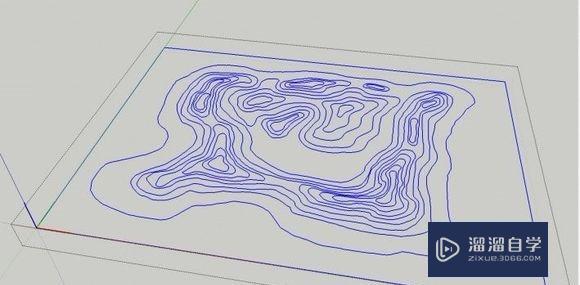

第4步

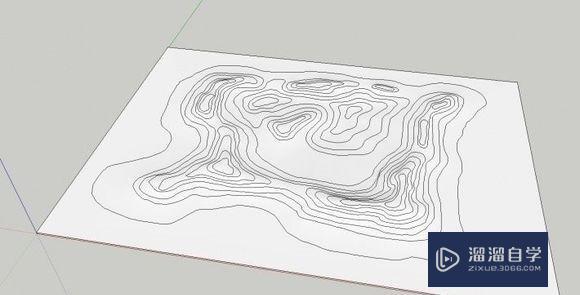

      导入 SketchUp
草图大师SketchUp如何建模景观地形?
第5步
      选择等高线部分,使用沙盒工具(SUAPP编号344)最左边的“根据高线创建”建立模型
草图大师SketchUp如何建模景观地形?
第6步
      按需要调整 Y 轴比例至你需要的高度
草图大师SketchUp如何建模景观地形?
第7步

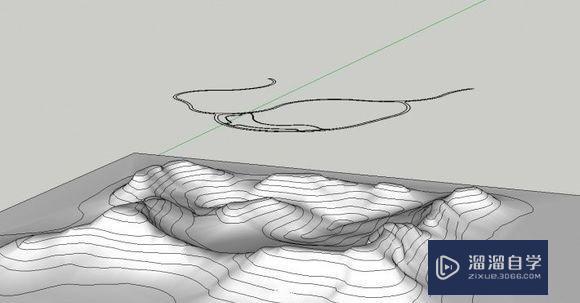

      把道路广场部分的线图沿 Y 轴移至地形上方,并绘制该部分的面
草图大师SketchUp如何建模景观地形?

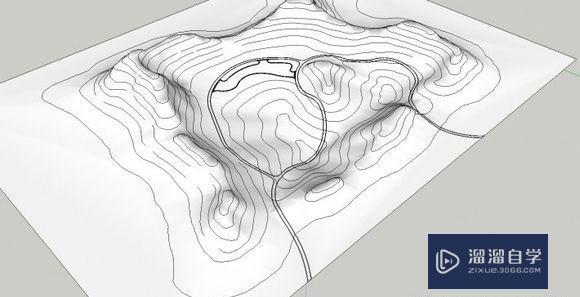

第8步
      使用 沙盒工具 的 曲面投影 ,把道路广场部分投影到地形上
草图大师SketchUp如何建模景观地形?

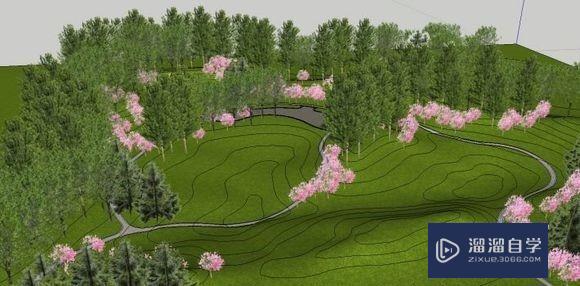

第9步

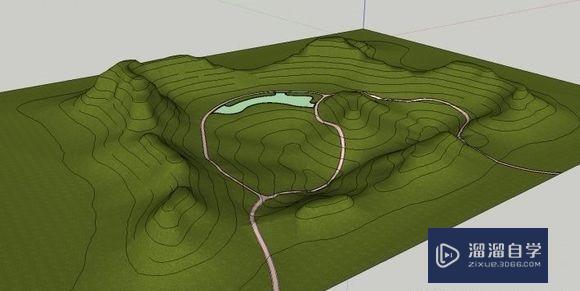

      相应地赋予该部分的材质。至此,地形相关部分的建模基本完成了
草图大师SketchUp如何建模景观地形?

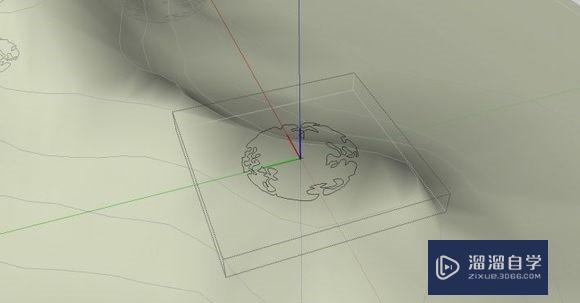

第10步
      如果你在 CAD 绘制时已经布置了相应的植物图快,那么把它们移到地形上方,再逐个把每种植物图块(组件)进行编辑如下图:在组件内的坐标0点插入相应的植物模型
草图大师SketchUp如何建模景观地形?

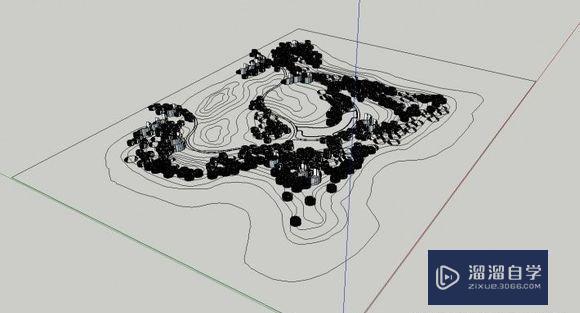

第11步
      采用 标高放置(SUAPP编号39)的 放置于面将所有植物放置于地形上。一个初步的植物设计就完成了
草图大师SketchUp如何建模景观地形?
