如何将SketchUp的模型按比例打印出来?这里将介绍和SU配套使用的软件“Layout”,该软件能十分便捷地调整SU的模型比例从而打印出来。那么下面我就给大家演示下具体的操作流程。希望能帮助到有需要的人。学会的话记得关注溜溜自学哦!本教程内容来源于网络收集,内容仅供参考和学习,如需具体解决问题请观看专业课程

工具/软件

      SketchUp
      Layout

方法/步骤

第1步
      这里将用到2个软件,分别是“SketchUp”和“Layout”,一般下载SU的时候都会同时下载Layout。
如何将SketchUp的模型按比例打印出来?
第2步

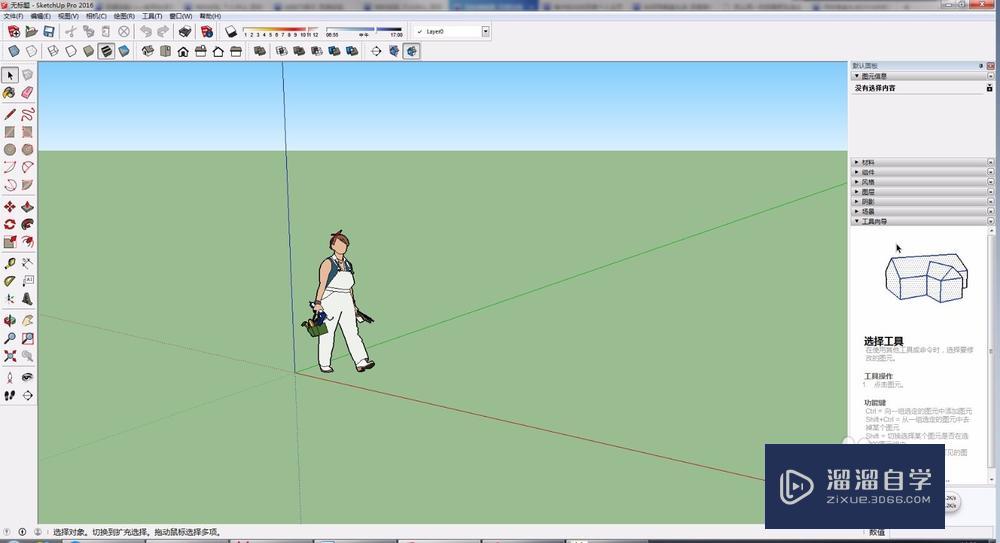

      打开需要按比例打印的SU模型文件。
如何将SketchUp的模型按比例打印出来?
如何将SketchUp的模型按比例打印出来?
第3步

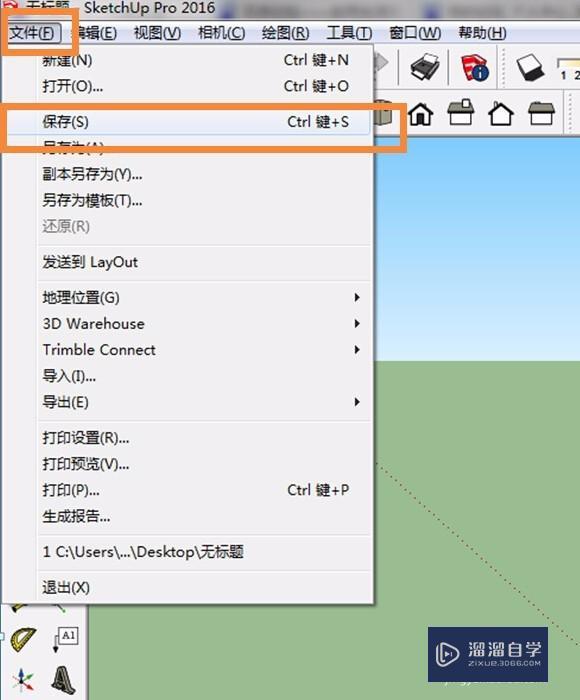

      此时导入到Layout。注意导入前要先点击保存。
如何将SketchUp的模型按比例打印出来?
如何将SketchUp的模型按比例打印出来?
第4步

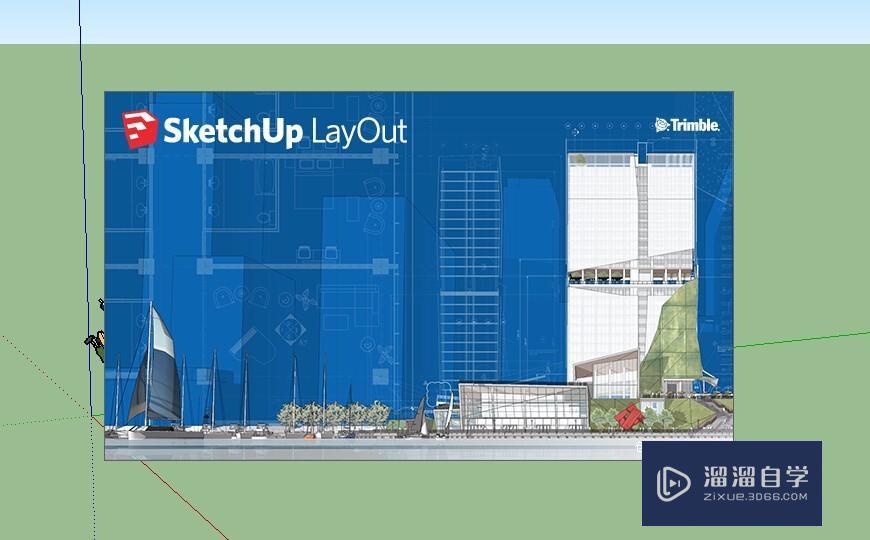

      之后Layout就会自动打开。
如何将SketchUp的模型按比例打印出来?
第5步

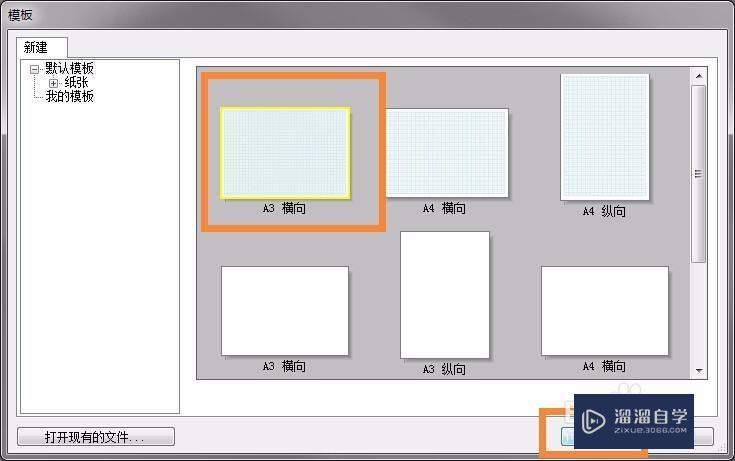

      选择要打印的纸张大小。
如何将SketchUp的模型按比例打印出来?
第6步

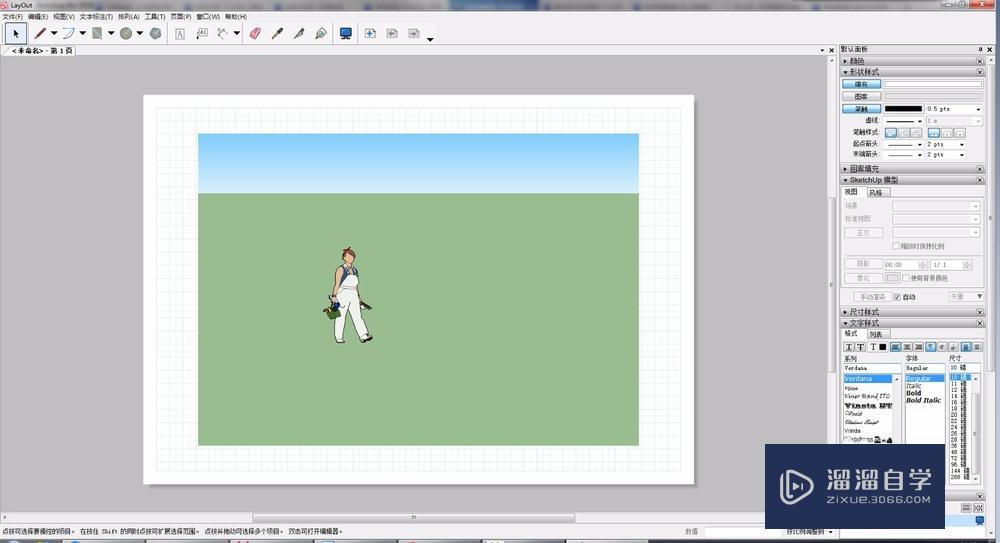

      此时便会看到模型已经导入到了Layout中。
如何将SketchUp的模型按比例打印出来?
第7步

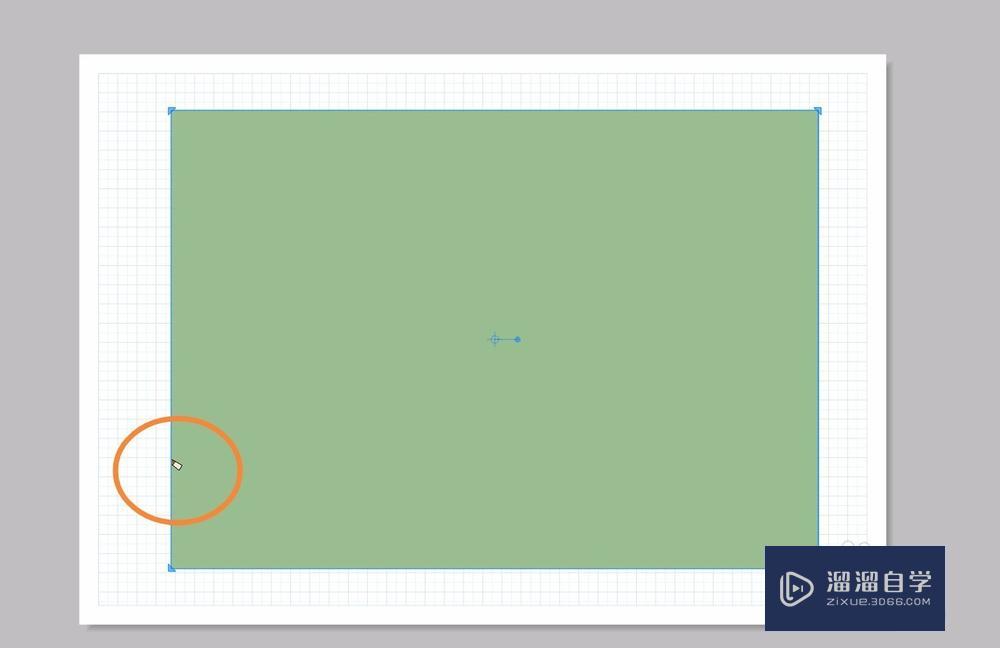

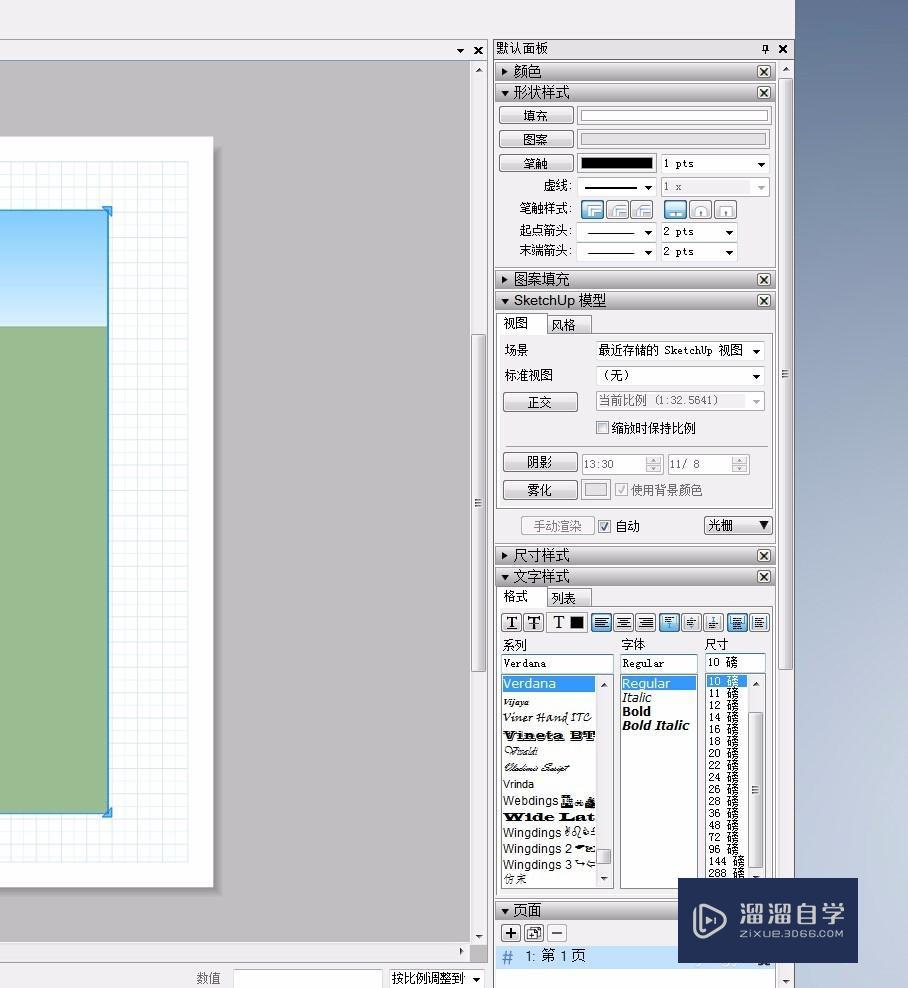

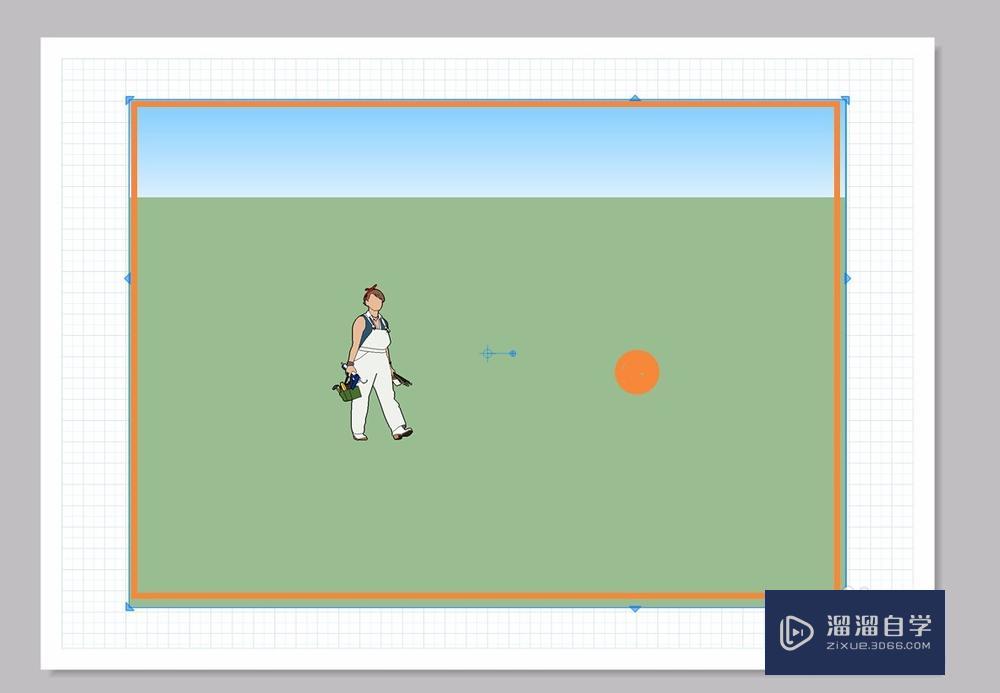

      先用鼠标点击一下模型,如图即为橙色方框内的任意位置。此时版面的右边部分会被激活,由灰色变为白色。
如何将SketchUp的模型按比例打印出来?
如何将SketchUp的模型按比例打印出来?
第8步

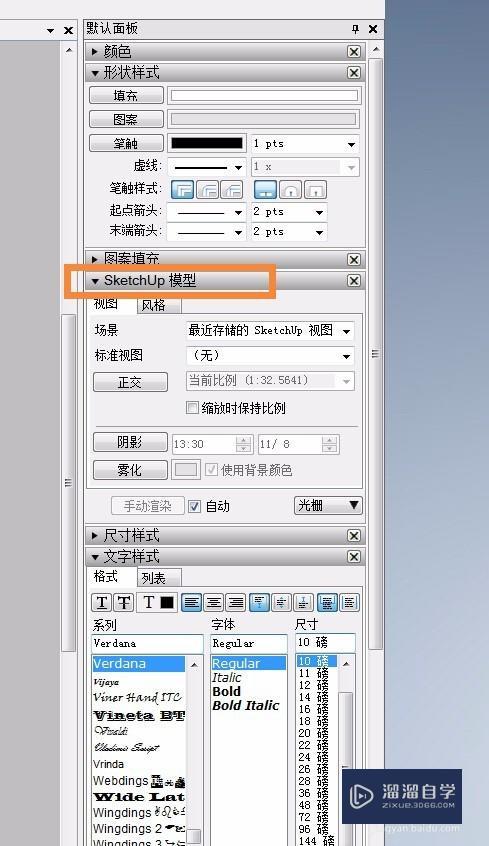

      如图,选择“SketchUp模型”
如何将SketchUp的模型按比例打印出来?
第9步

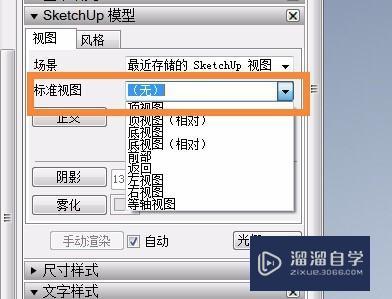

      此时可以可以通过选择“标准视图”来改变显示的模型的各种视图。
如何将SketchUp的模型按比例打印出来?
第10步

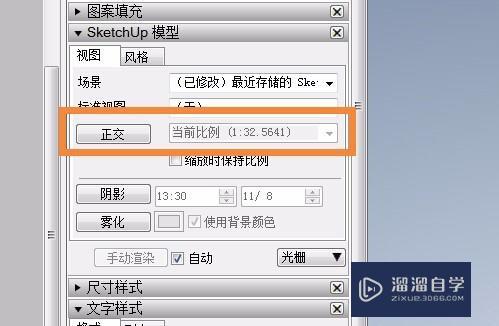

      若不需更改视图,则可以看到下面一栏即为更改模型比例,但是此时选择框框是灰色的无法选择的。
如何将SketchUp的模型按比例打印出来?
第11步

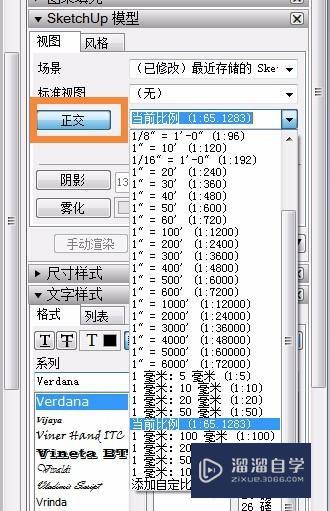

      此时要先点击“正交”后,便可以选择比例了。需要注意的是要看清楚单位。
如何将SketchUp的模型按比例打印出来?
第12步
      若此时模型的位置有偏差,可以双击模型进行修改至合适的位置。旋转和平移的方法和SU的操作是一样的,修改完毕后按回车键,要再查看比例是否改变(如果有放大缩小的操作,比例是可能会改变的),如果改变了参照第11步修改比例。
如何将SketchUp的模型按比例打印出来?
如何将SketchUp的模型按比例打印出来?
第13步

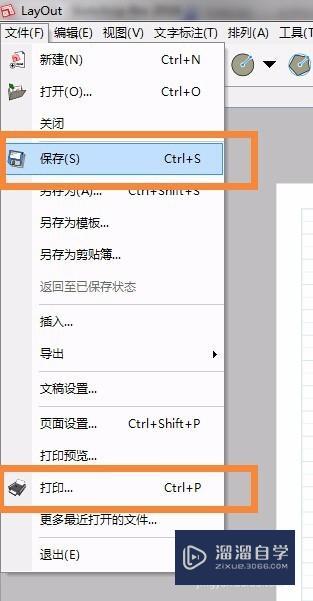

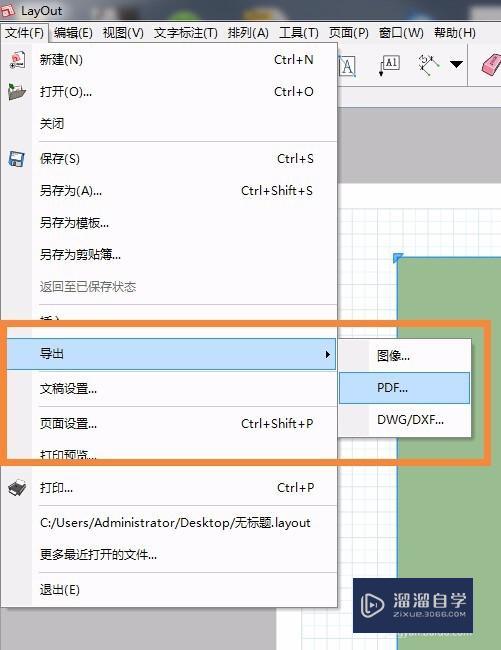

      完成后再进行保存或者打印即可,或者导出为PDF等文件。
如何将SketchUp的模型按比例打印出来?
如何将SketchUp的模型按比例打印出来?

特别提示

      选择比例的时候一定要看清楚单位!!
