SU中如何制作曲线坡道?

文章来源:3D溜溜网 发布时间:2021-06-01 14:06:13 浏览量:42

SketchUp作为建模软件,可以创建很多特殊的模型,其中曲线坡道就是比较有难度的一种体块,我们需要用到SketchUp的多种命令才能够完成建模。下面我就给大家带来,SU中如何制作曲线坡道的详细操作演示。希望能帮助到有需要的人。学会的话记得关注溜溜自学哦!本教程内容来源于网络收集,内容仅供参考和学习,如需具体解决问题请观看专业课程

SU中如何制作曲线坡道?

工具/软件

      SketchUp

方法/步骤

第1步

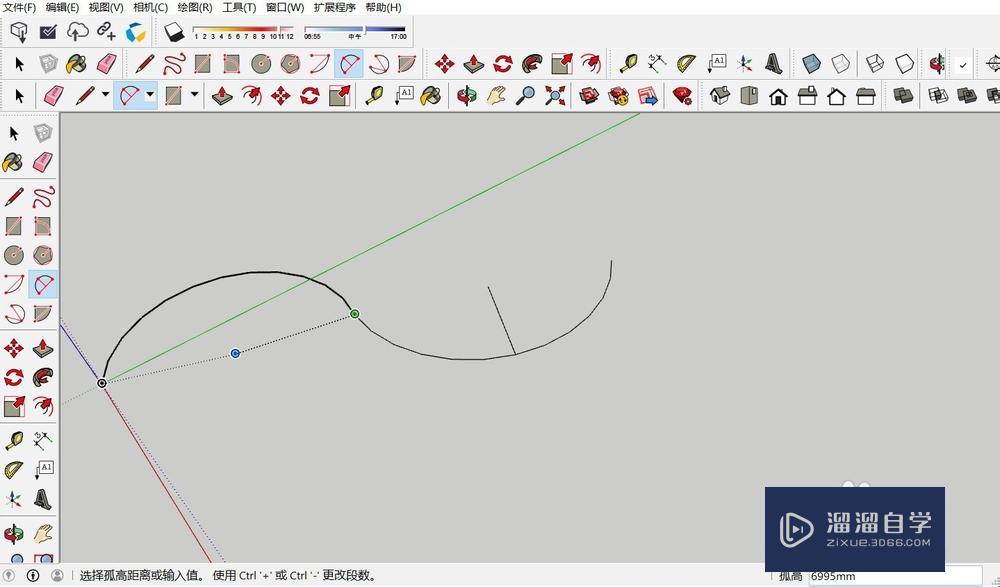

      首先,我们开启SketchUp,利用曲线工具,绘制坡道的弯曲路线,注意曲线一定要在一个平面上,这样才能够在后期形成连续坡道。
SU中如何制作曲线坡道?
第2步

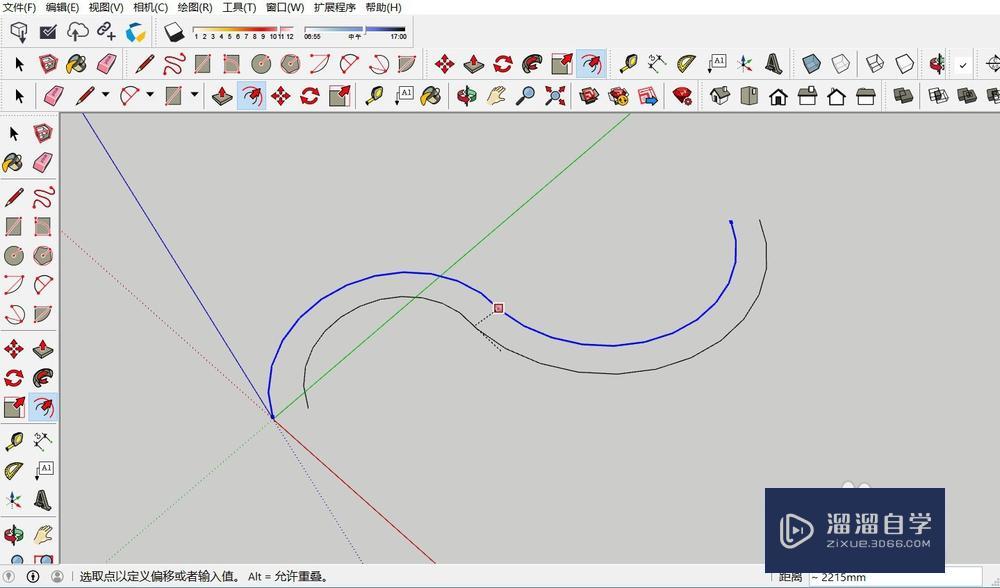

      完成一条弯曲路径的绘制后,在左侧工具栏中选择偏移工具,就可以对线条进行偏移,形成两条相同的路径。
SU中如何制作曲线坡道?
第3步
      利用铅笔工具将两条路径闭合,形成弯曲坡道的面,之后就可以利用拉伸工具,将坡道提升到一定的高度,高度以最高点高度为准。
SU中如何制作曲线坡道?
第4步

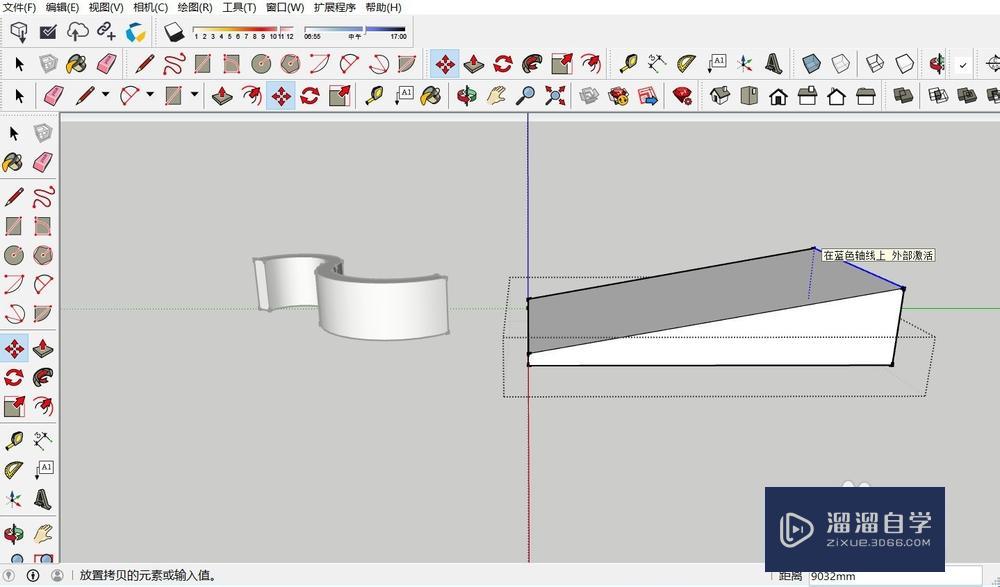

      在旁边建立一个矩形块,抬高矩形块的一侧边线,让矩形块形成直线坡道,矩形坡道的大小要能够完全包围弯曲路径。
SU中如何制作曲线坡道?
第5步

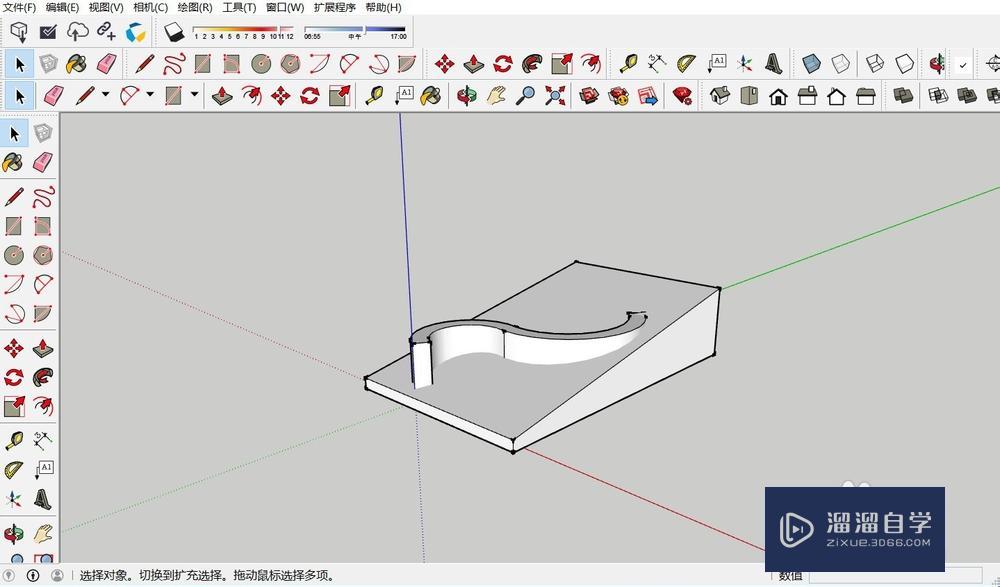

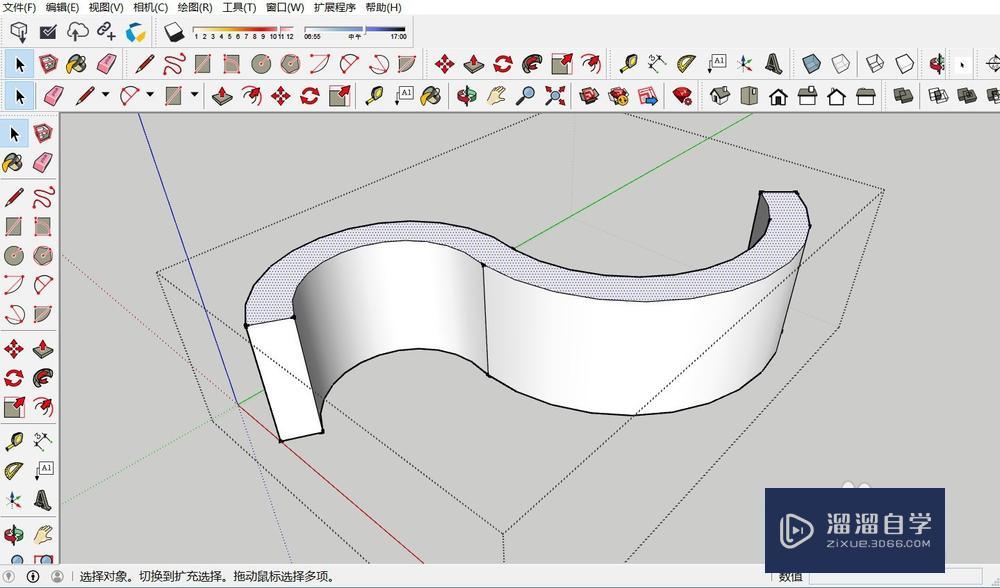

      将矩形坡道移动到弯曲路径上,让矩形的坡面可以切到弯曲路径,从而在弯曲路径上形成带有斜度的切割面。
SU中如何制作曲线坡道?
第6步

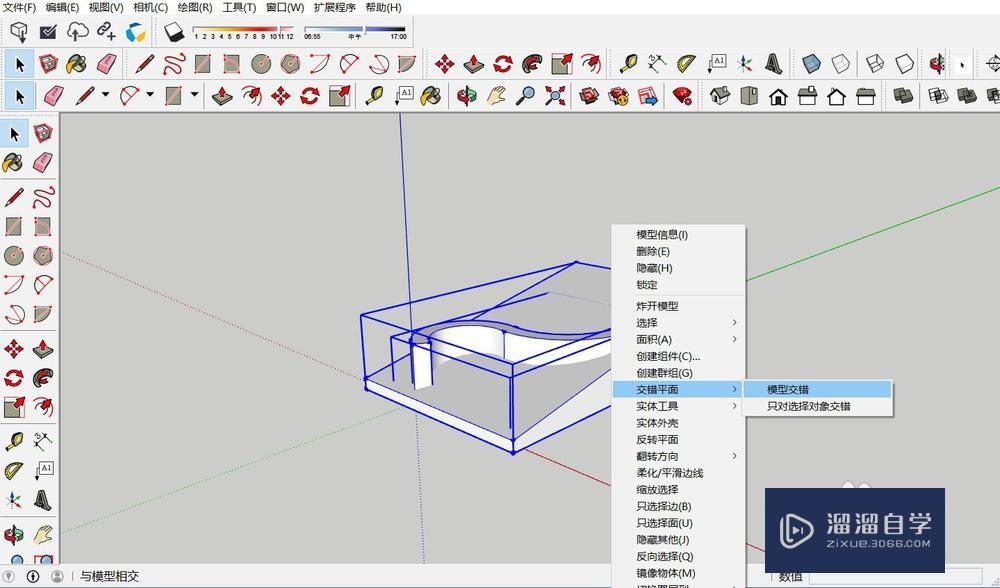

      框选两个体块,右键点击鼠标,在弹出的菜单中选择交错平面,在弹出的设置中选择模型交错,即可将两个模型进行交错切割。
SU中如何制作曲线坡道?
第7步

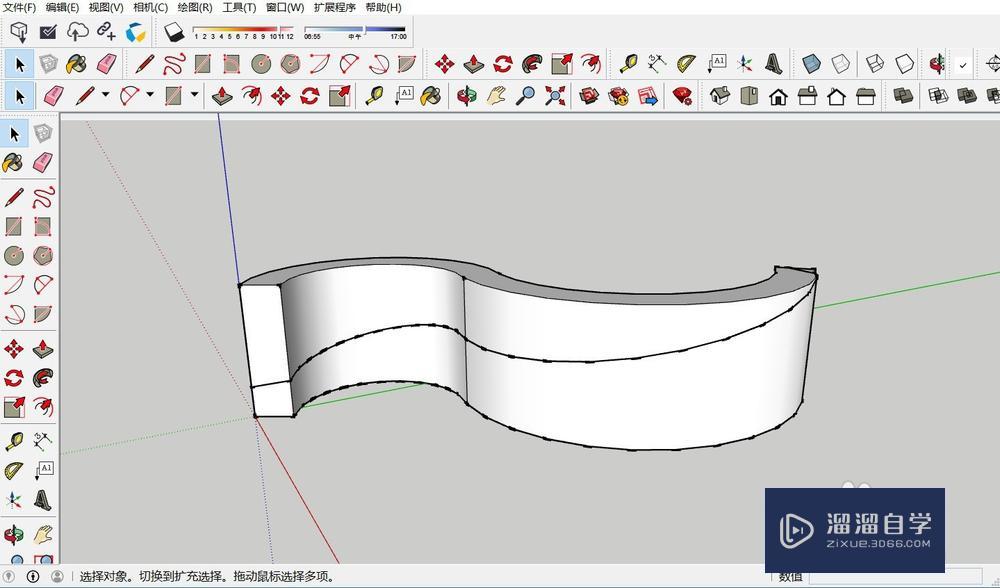

      进行模型交错之后的模型,相切的面会直接独立出来,删除矩形坡道,我们就可以看到弯曲路径上形成了带有斜度的切线,删除上部体块即可。
SU中如何制作曲线坡道?
第8步

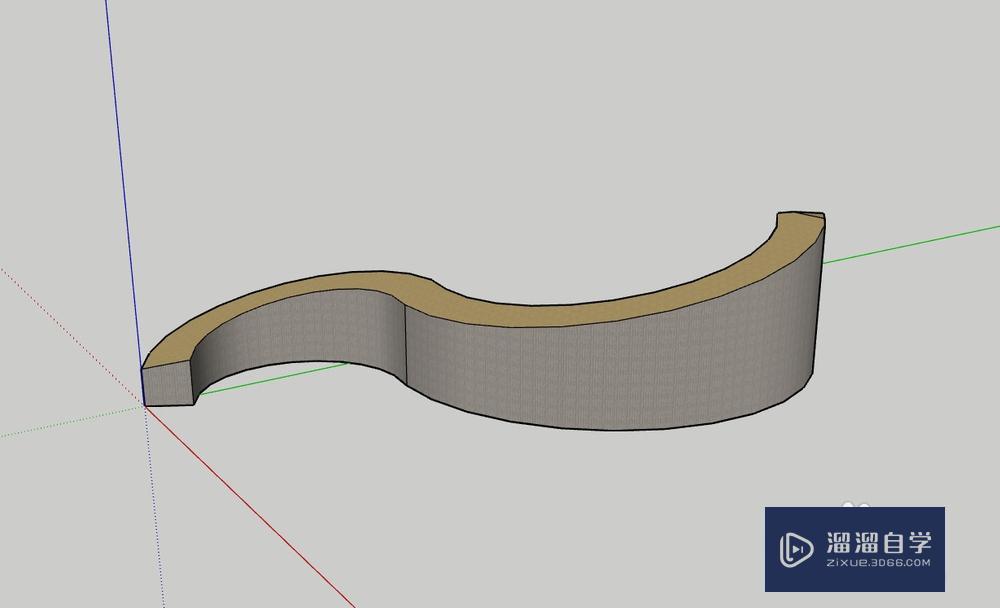

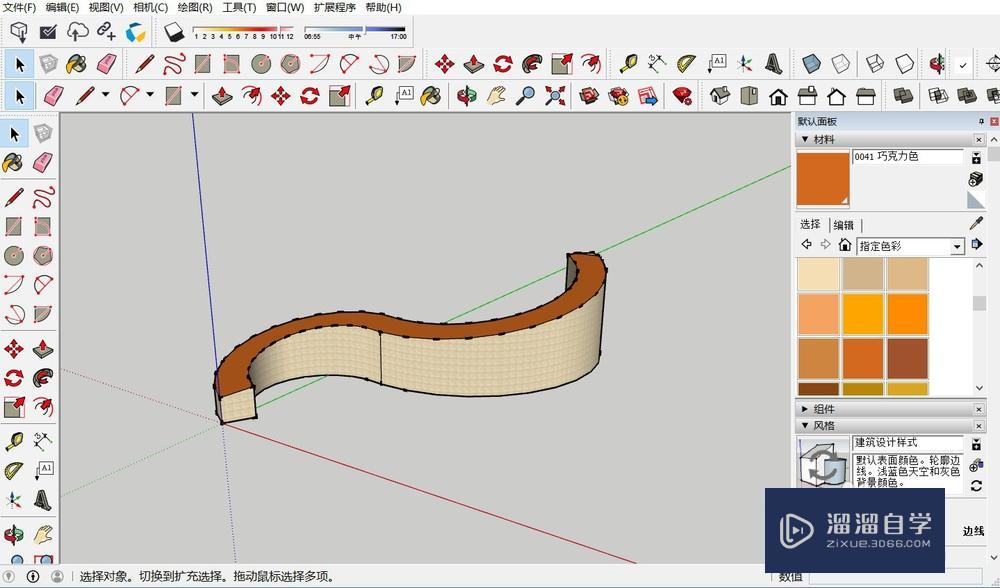

      将上面的体块全部删除,我们就会保留下面带有坡度的弯曲路径,完成后进行材质的填充,即可完成曲线坡道的建模。
SU中如何制作曲线坡道?
