Rhino5新功能之 合并两个共平面的面

文章来源:3D溜溜网 发布时间:2021-05-12 11:43:44 浏览量:52

Rhino软件在Rhino5版本中,新添了合并两个共平面的面功能,这解决了两个共平面的的倒角等问题。先键两个实体,顶部两个实体的面是共面的,将两个实体进行布尔运算 合并,这是合并后的样子、选择顶部工具栏“实体工具”,选择“合并两个共平面的面”工具、然后依次点击“A面”和“B面”。然后他们就合并成了“C面”了、希望能帮助到有需要的人。学会的话记得关注溜溜自学哦!本教程内容来源于网络收集,内容仅供参考和学习,如需具体解决问题请观看专业课程。

工具/软件

      Rhino5.0

方法/步骤

第1步

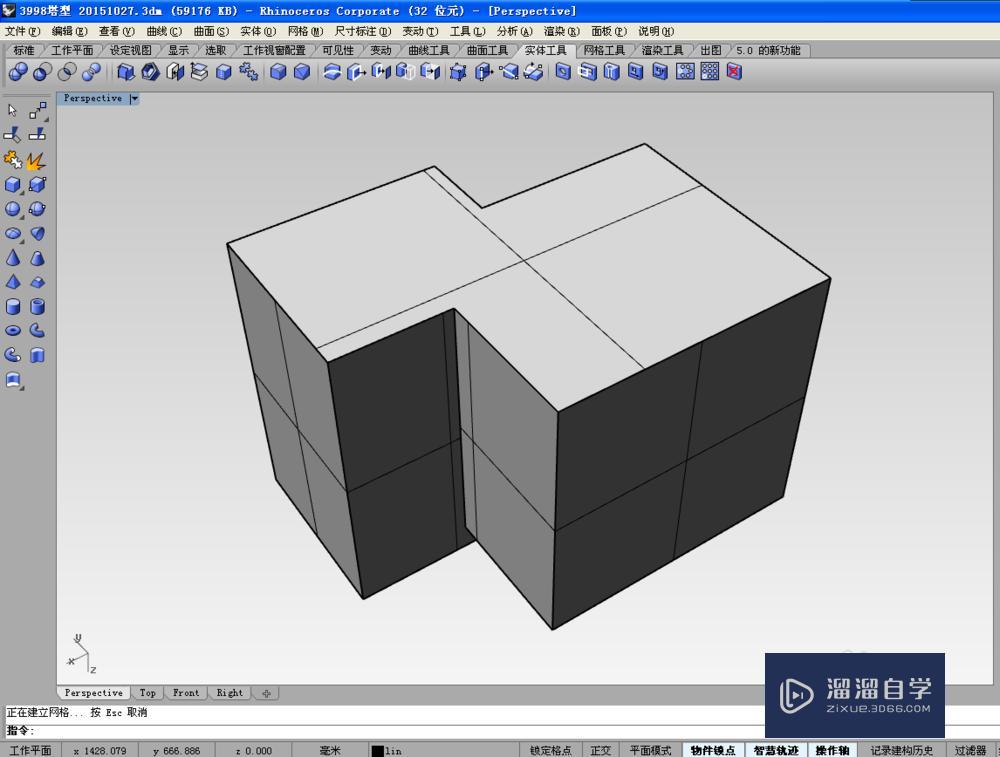

      先键两个实体,顶部两个实体的面是共面的。
Rhino5新功能之 合并两个共平面的面
第2步

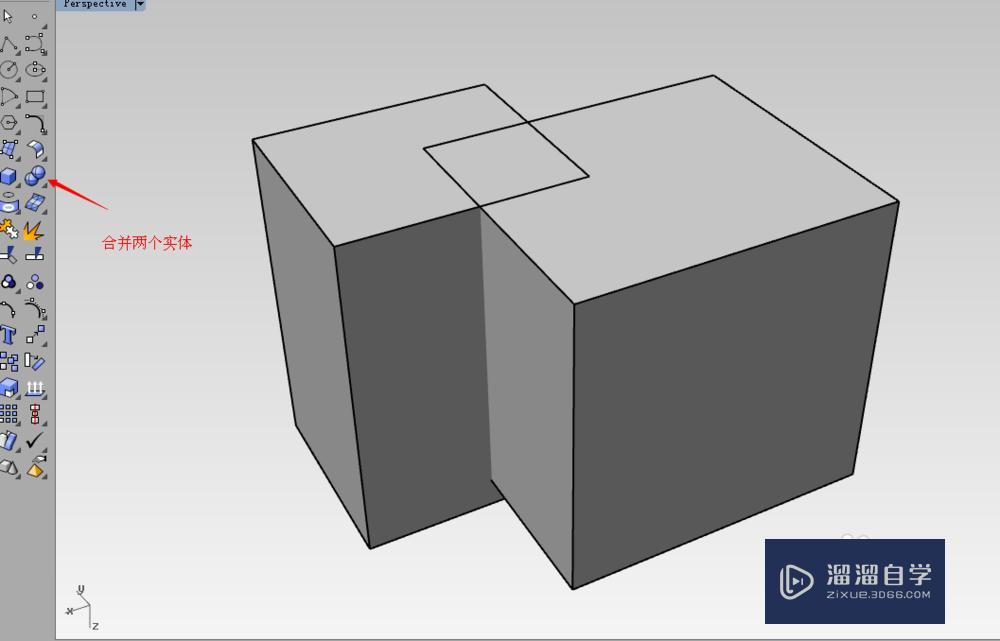

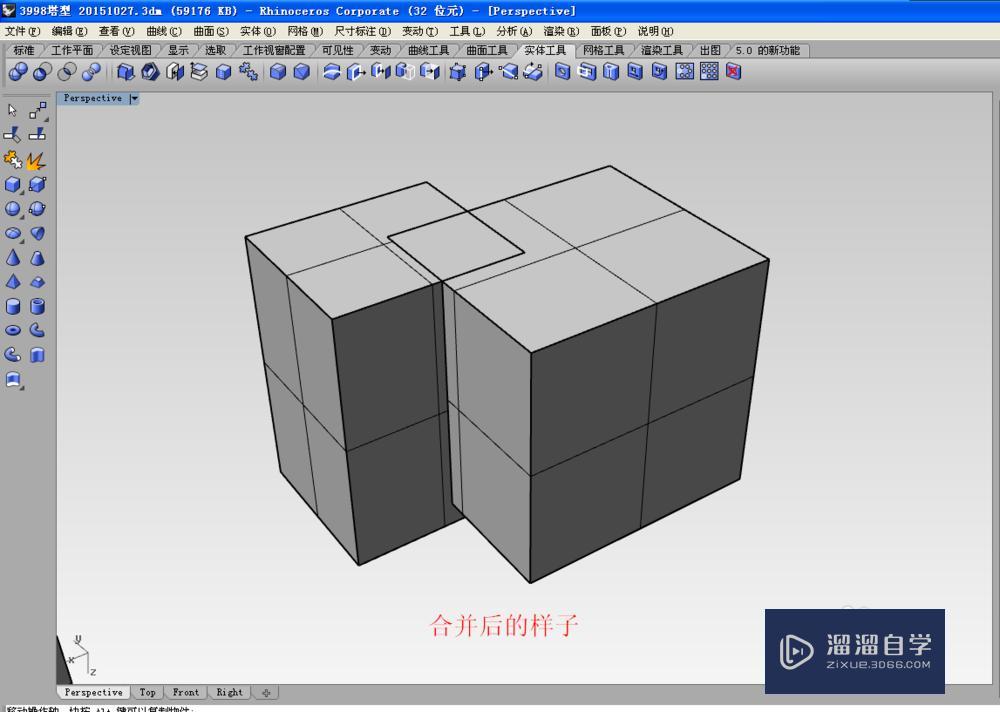

      将两个实体进行布尔运算 合并,这是合并后的样子。
Rhino5新功能之 合并两个共平面的面
第3步

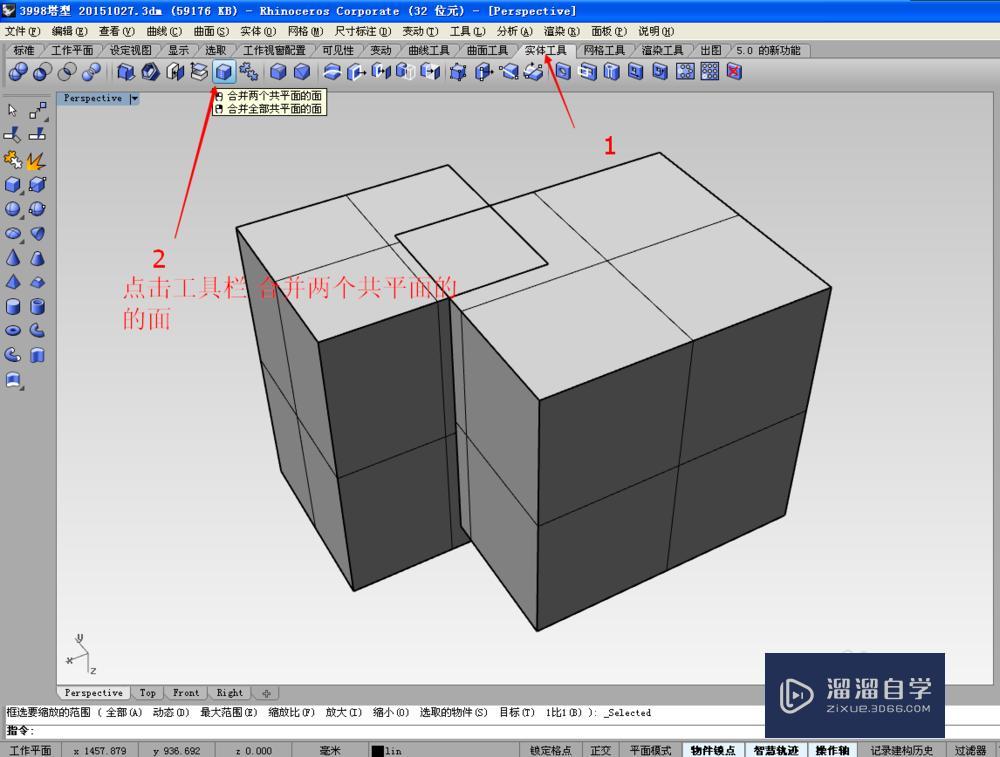

      选择顶部工具栏“实体工具”,选择“合并两个共平面的面”工具。
Rhino5新功能之 合并两个共平面的面
第4步

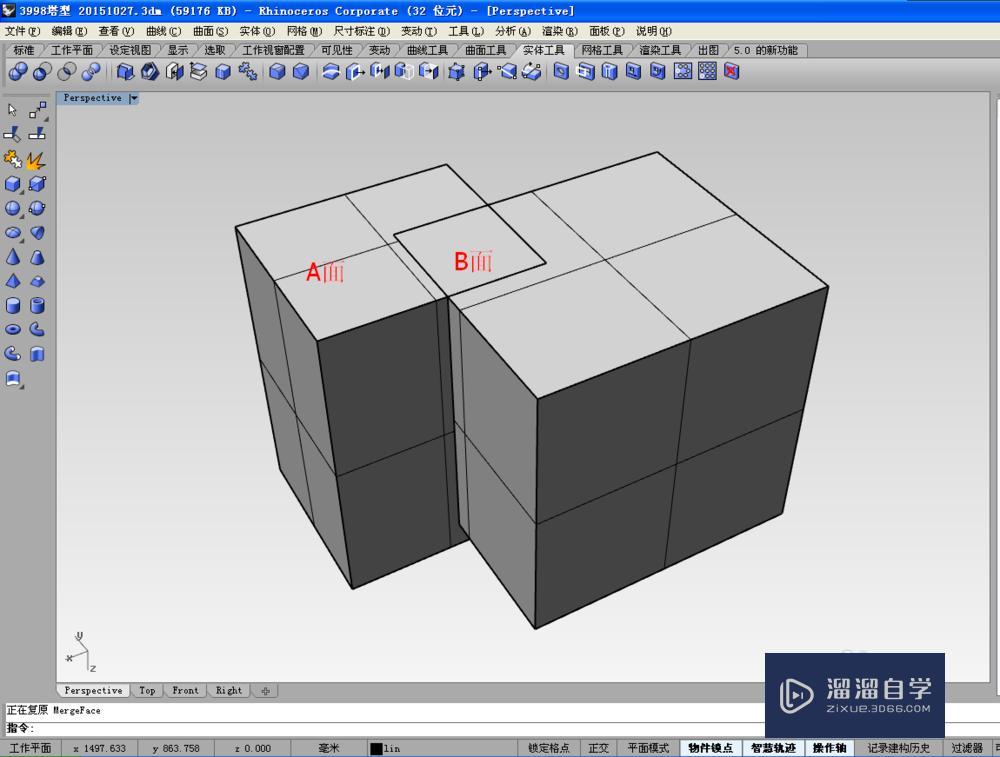

      然后依次点击“A面”和“B面”。然后他们就合并成了“C面”了。
Rhino5新功能之 合并两个共平面的面
Rhino5新功能之 合并两个共平面的面
第5步
      重复第三、四步,将“C面”和“D面”合并。
Rhino5新功能之 合并两个共平面的面
第6步

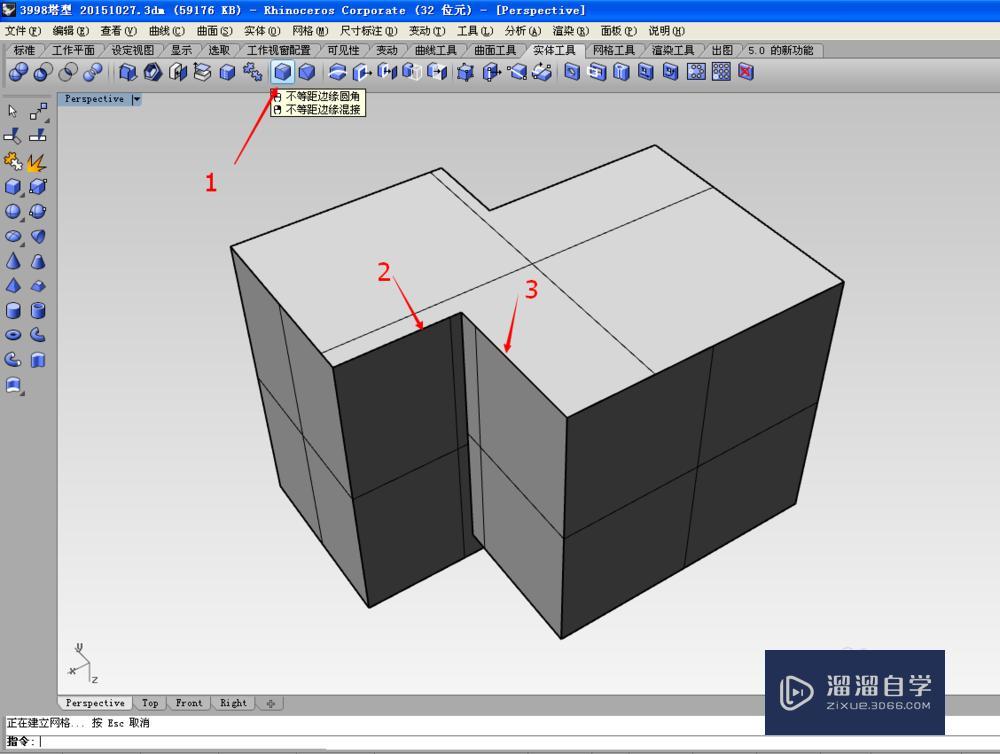

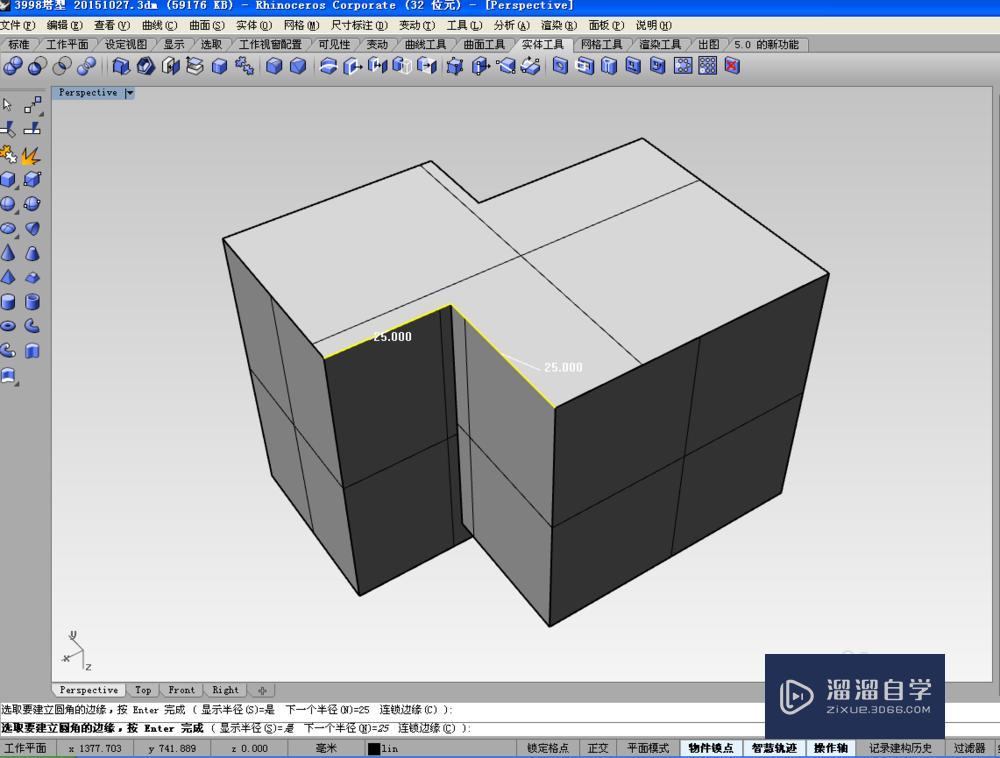

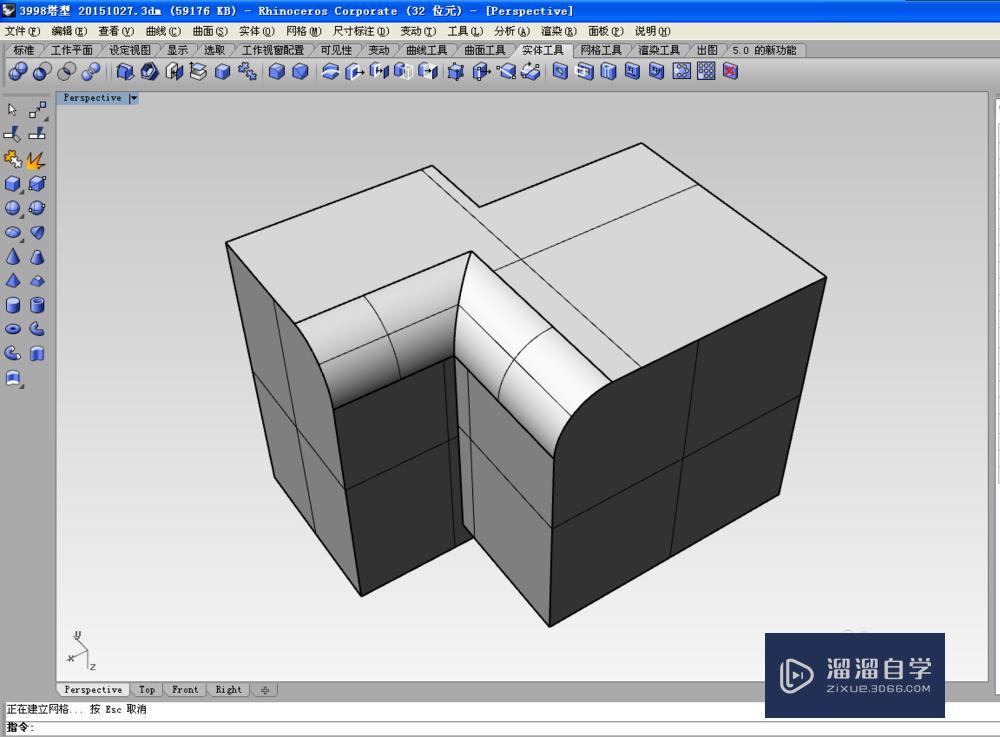

      然后点击“圆角”工具后,选择2 3处的两个棱线,按两次回车键或者空格键,就得到了最后倒角的效果了。
Rhino5新功能之 合并两个共平面的面
Rhino5新功能之 合并两个共平面的面
Rhino5新功能之 合并两个共平面的面

特别提示

      要合并的面必须是平面,不能是曲面。

      要合并的两个平面必需至少有一个共用边缘。

      要合并的两个平面必需共平面。
