怎样用Rhino三维模型导出二维图形(CAD图形)

文章来源:3D溜溜网 发布时间:2021-05-12 14:58:47 浏览量:42

通过几步操作,将已做完的犀牛三维模型轻松导出二维CAD图形。点击之后出现以下界面,可以选择导出当前界面的二维图纸,也可以选择导出四个视图的二维图纸,如果选择建立四个试图的二维图纸,选则你想要导出二维图纸的犀牛模型,如果需要导出多个二维图纸,需要依次选择想要导出的物件、选取好想要导出的物件之后,首先要给选取的物件建立二维图纸,依次点击《尺寸标注》--《建立二维图面》、建议使用、希望能帮助到有需要的人。学会的话记得关注溜溜自学哦!本教程内容来源于网络收集,内容仅供参考和学习,如需具体解决问题请观看专业课程。

怎样用Rhino三维模型导出二维图形(CAD图形)?
怎样用Rhino三维模型导出二维图形(CAD图形)?

工具/软件

      Rhino

方法/步骤

第1步

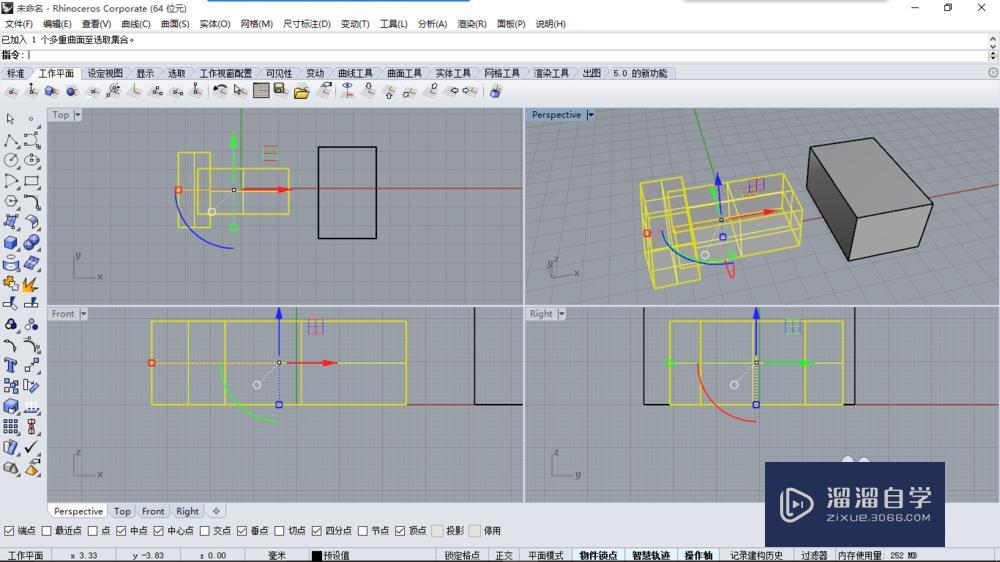

      选则你想要导出二维图纸的犀牛模型,如果需要导出多个二维图纸,需要依次选择想要导出的物件。
怎样用Rhino三维模型导出二维图形(CAD图形)?
第2步

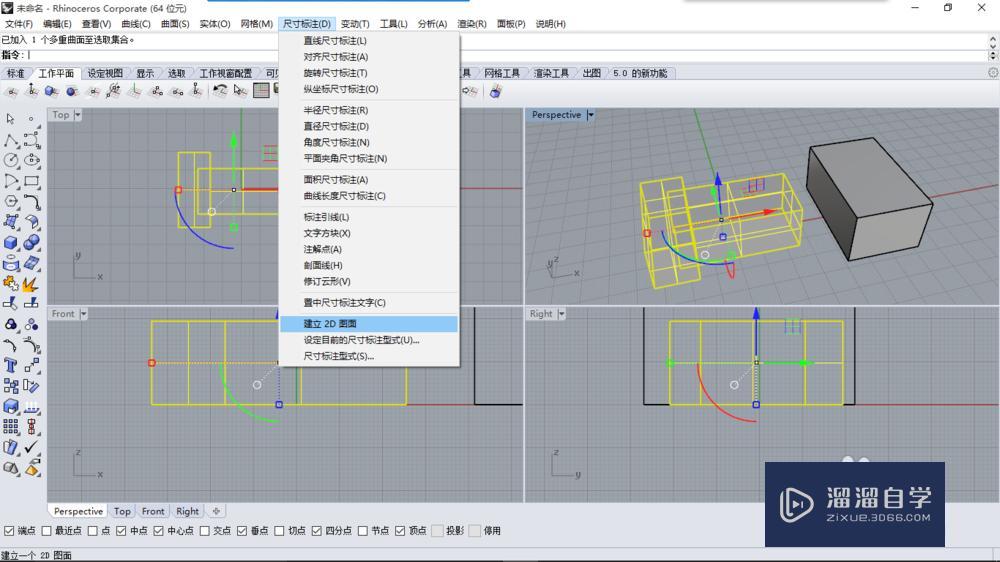

      选取好想要导出的物件之后,首先要给选取的物件建立二维图纸,依次点击《尺寸标注》--《建立二维图面》。
怎样用Rhino三维模型导出二维图形(CAD图形)?
第3步

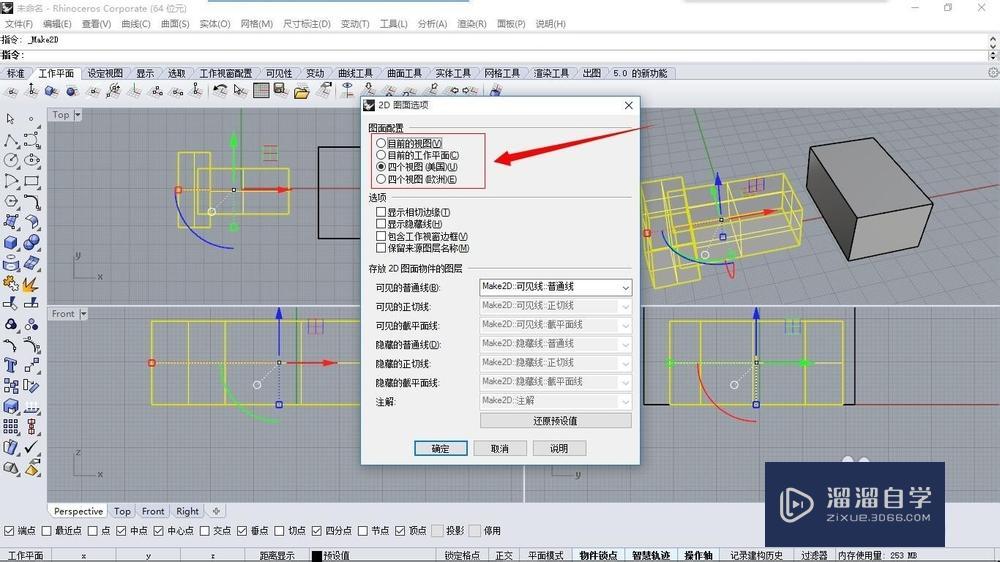

      点击之后出现以下界面,可以选择导出当前界面的二维图纸,也可以选择导出四个视图的二维图纸,如果选择建立四个试图的二维图纸,建议使用《四个试图(美国)》。
怎样用Rhino三维模型导出二维图形(CAD图形)?
第4步

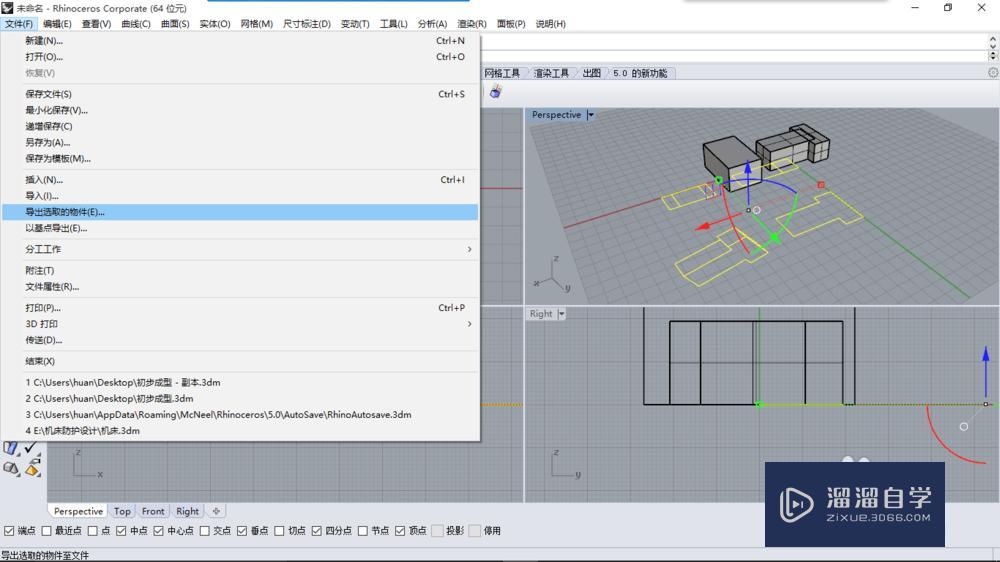

      当选择好导出的二维模型后,CAD图纸就会显示在软件操作图面上,这时CAD图形是在被选择状态下的,依次点击《文件》--《导出选取的物件》。就可以开始保存文件。
怎样用Rhino三维模型导出二维图形(CAD图形)?
第5步

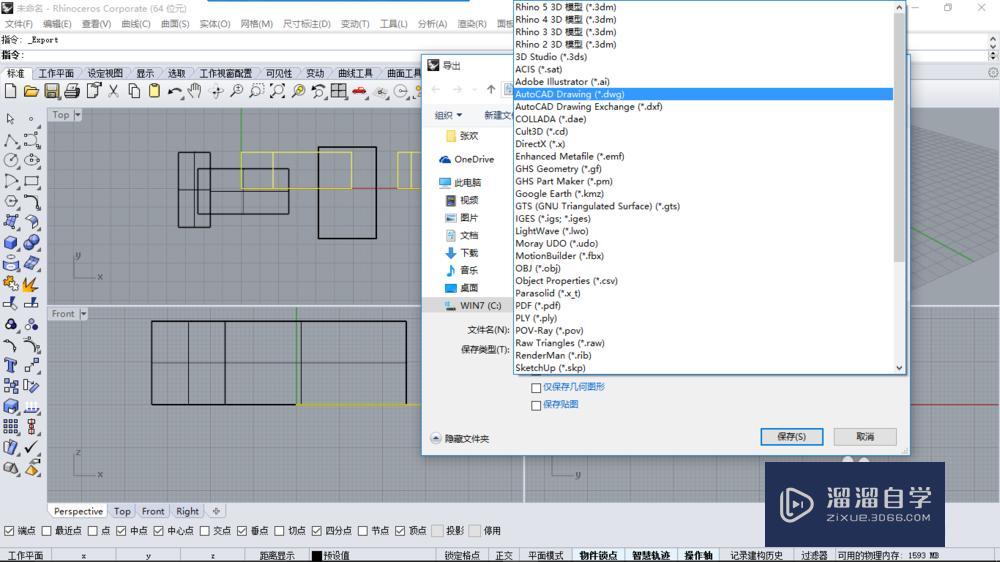

      点击之后,会出现保存界面,选择需要保存的文件位置,和文件格式【Auto CADdraWing(*dwg)】就完成了。就可以轻松保存你的CAD二维模型图纸了。
怎样用Rhino三维模型导出二维图形(CAD图形)?
