Rhino入门单轨扫掠的用法

文章来源:3D溜溜网 发布时间:2021-05-12 15:08:06 浏览量:79

本文,介绍一下Rhino里面单轨扫掠的使用方法。 打开Rhino,把俯视图界面最大化、在俯视图界面作一条封闭曲线。这里,作一条控制点曲线,有四个控制点。具体作图步骤见下面动态图。适当移动曲线的位置、把界面切换到左视图界面。画另一条封闭曲线。注意,俯视图里面的曲线,在左视图里面看起来就是一条线段、希望能帮助到有需要的人。学会的话记得关注溜溜自学哦!本教程内容来源于网络收集,内容仅供参考和学习,如需具体解决问题请观看专业课程。

Rhino入门——单轨扫掠的用法

工具/软件

      电脑
      Rhino

方法/步骤

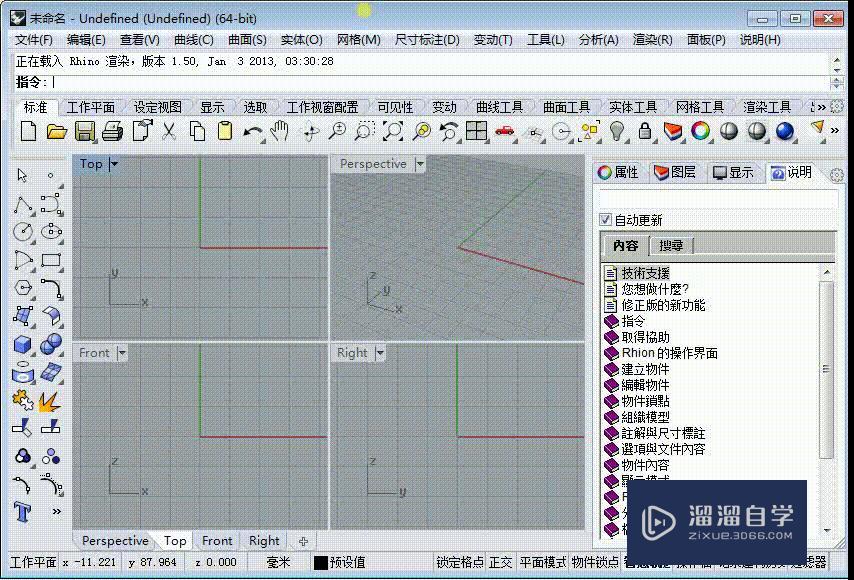

第1步
      打开Rhino,把俯视图界面最大化。
Rhino入门——单轨扫掠的用法

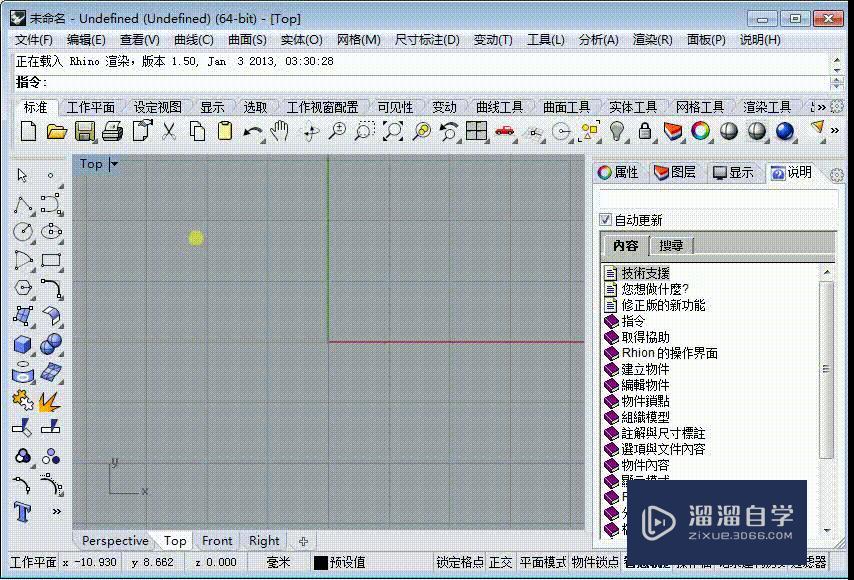

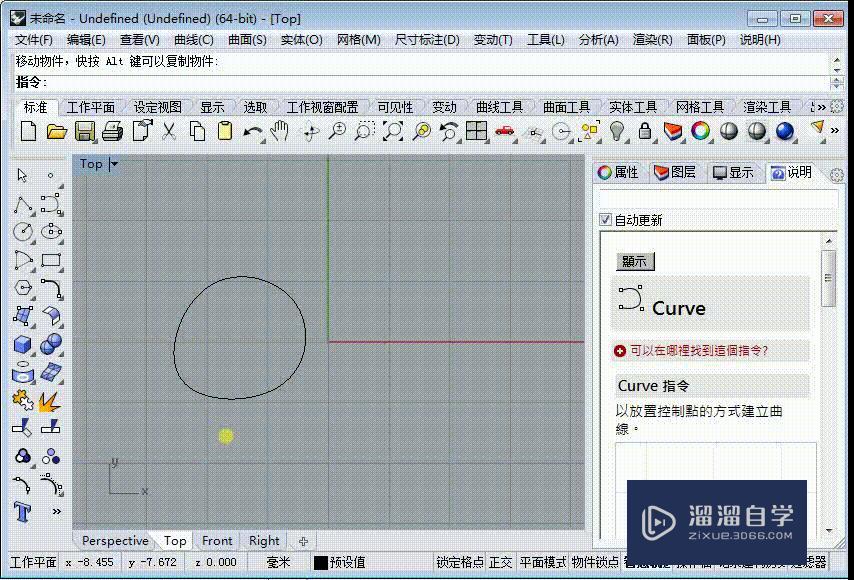

第2步
      在俯视图界面作一条封闭曲线。这里,作一条控制点曲线,有四个控制点。具体作图步骤见下面动态图。适当移动曲线的位置。
Rhino入门——单轨扫掠的用法

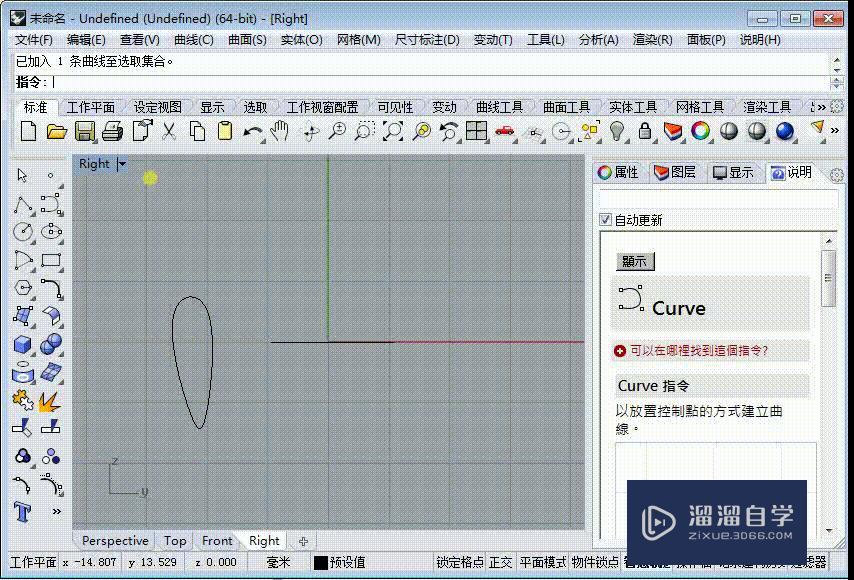

第3步
      把界面切换到左视图界面。画另一条封闭曲线。注意,俯视图里面的曲线,在左视图里面看起来就是一条线段。
Rhino入门——单轨扫掠的用法
第4步
      还原界面。
Rhino入门——单轨扫掠的用法
第5步
      选择一条曲线,再点击曲面菜单里面的单轨扫掠。
Rhino入门——单轨扫掠的用法

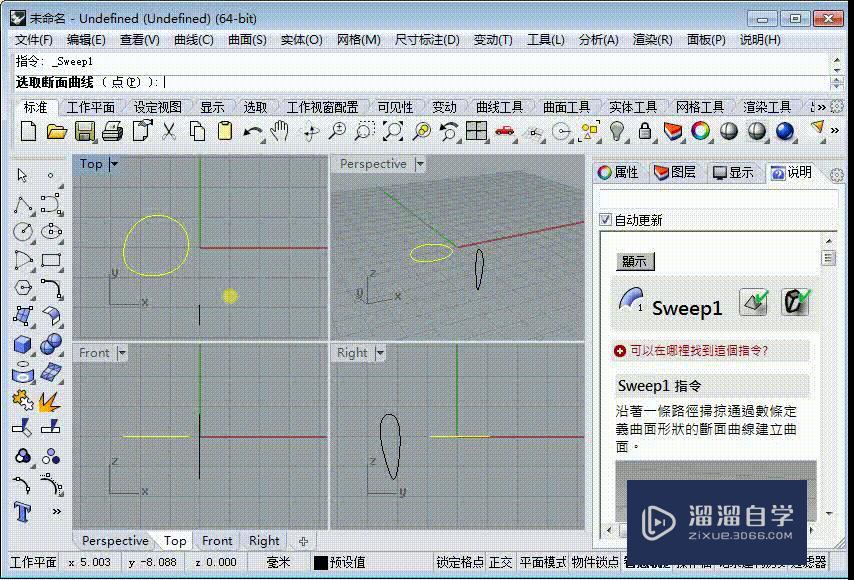

第6步
      出现一个提示,让你选择断面曲线。这时候,选择第二条曲线,再点击回车键确定。
Rhino入门——单轨扫掠的用法

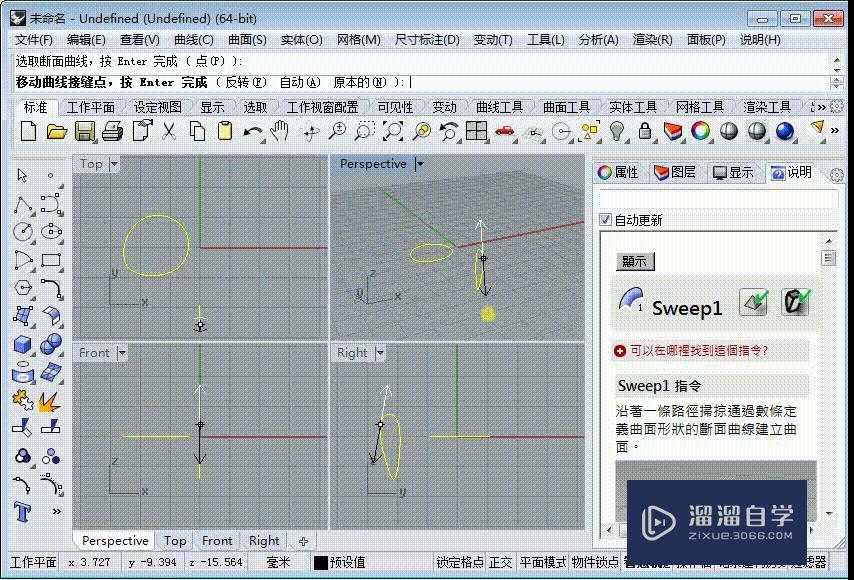

第7步
      新的提示:移动曲线接缝点。用鼠标拖动曲线上面那个带箭头的点,绕曲线一周,点击回车键确定。这样,一个曲面就出现了,这个曲面就是第二条曲线绕第一条曲线扫一圈所得到的曲面。
Rhino入门——单轨扫掠的用法

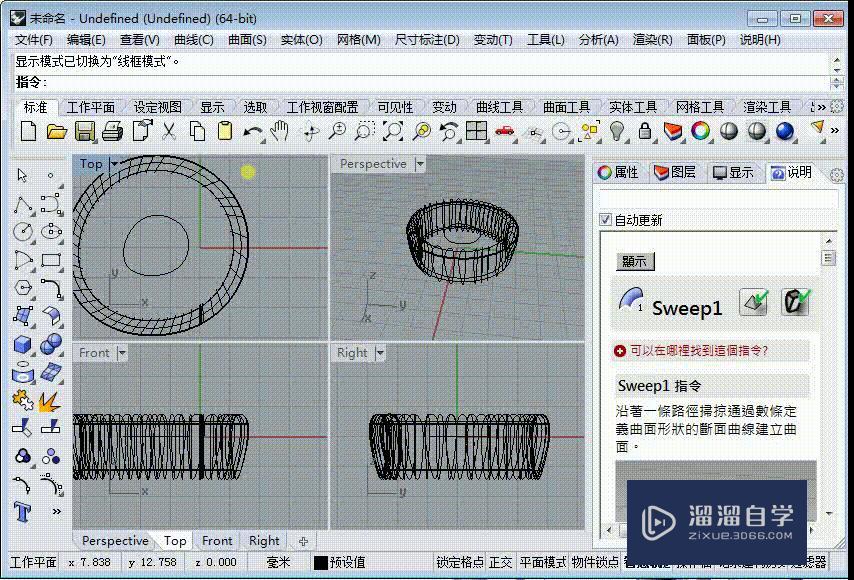

第8步
      把透视界面最大化,就可以用不同的风格观察这个曲面。
Rhino入门——单轨扫掠的用法
