犀牛Rhino怎么进行尺寸标注

文章来源:3D溜溜网 发布时间:2021-05-12 15:24:08 浏览量:112

软件使用中,需要对现有图形进行尺寸的标注,具体标注的使用和方法给大家准备了详细的图文说明、以下图中的简单矩形进行尺寸标注,菜单栏点击尺寸标注-->直线尺寸标注、在进行直线尺寸标注之前,在下方勾选端点实现自动捕捉、通过自动捕捉直线的两个端点完成直线尺寸标注、以下图中的简单圆形进行直径尺寸标注,菜单栏点击尺寸标注-->直径尺寸标注、提示:直径尺寸标注不需要使用勾选自动捕捉功能、提示中选取要标注直径的曲线,直接圈选圆形即可、希望能帮助到有需要的人。学会的话记得关注溜溜自学哦!本教程内容来源于网络收集,内容仅供参考和学习,如需具体解决问题请观看专业课程。

工具/软件

      电脑

方法/步骤

第1步

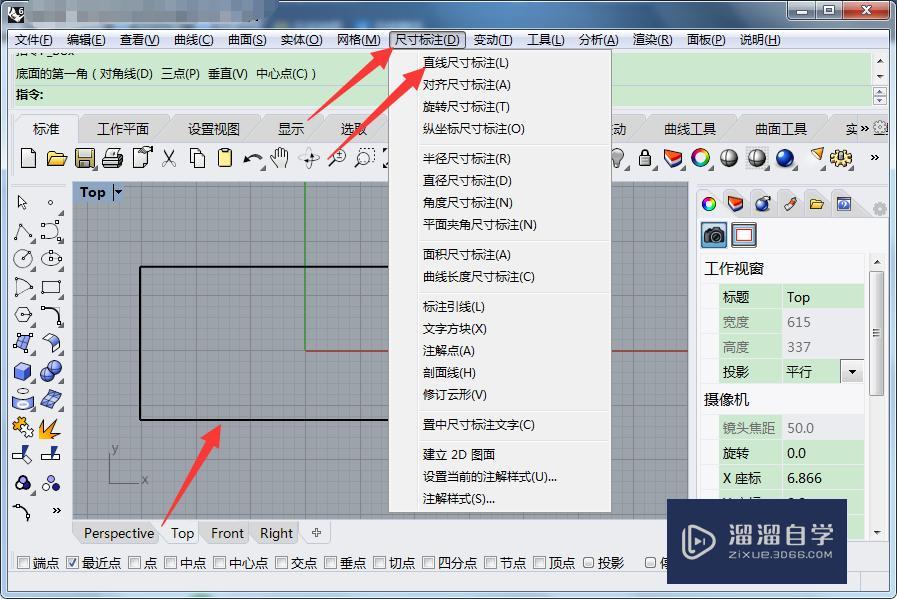

      以下图中的简单矩形进行尺寸标注,菜单栏点击尺寸标注-->直线尺寸标注。
犀牛Rhino怎么进行尺寸标注?
第2步
      在进行直线尺寸标注之前,在下方勾选端点实现自动捕捉。
第3步

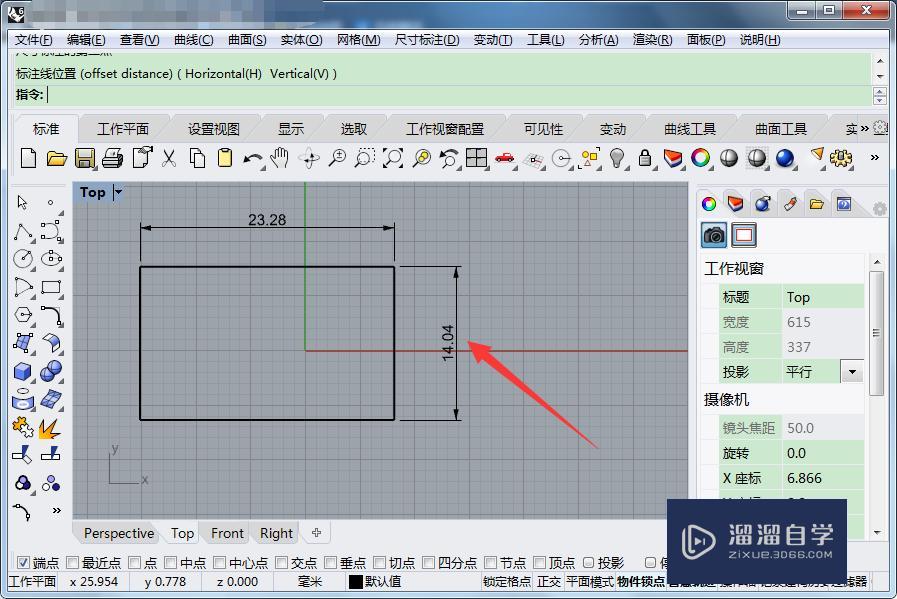

      通过自动捕捉直线的两个端点完成直线尺寸标注。
犀牛Rhino怎么进行尺寸标注?
犀牛Rhino怎么进行尺寸标注?
第4步

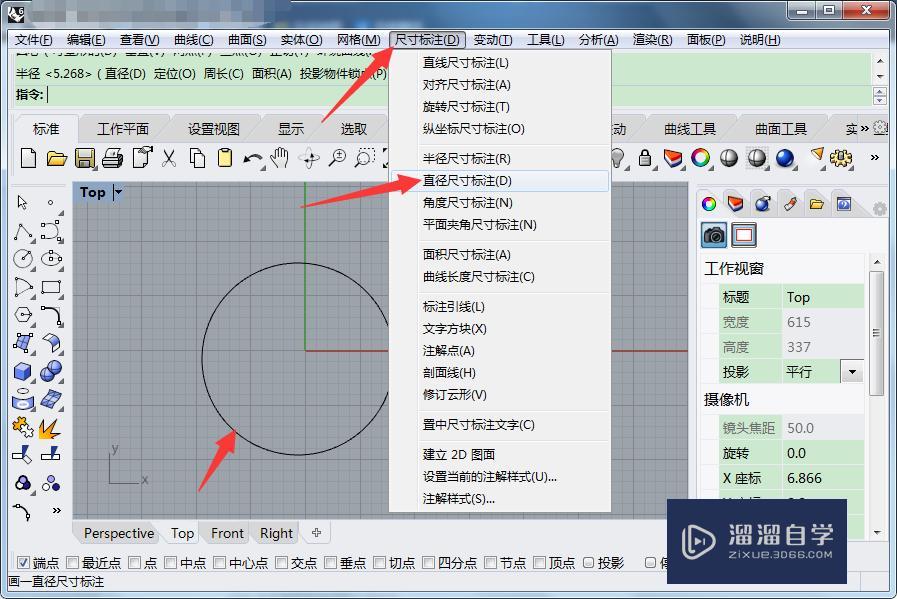

      以下图中的简单圆形进行直径尺寸标注,菜单栏点击尺寸标注-->直径尺寸标注。提示:直径尺寸标注不需要使用勾选自动捕捉功能。
犀牛Rhino怎么进行尺寸标注?
第5步

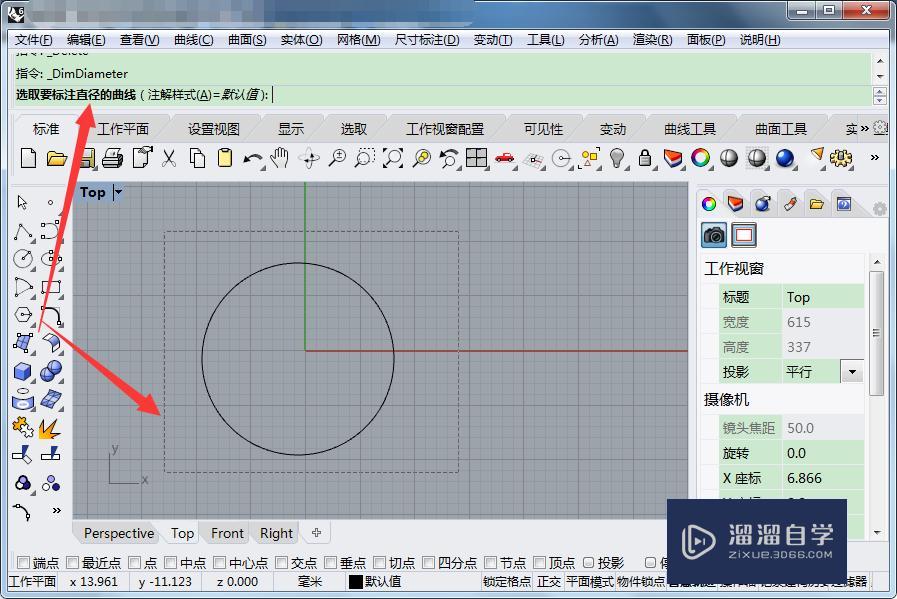

      提示中选取要标注直径的曲线,直接圈选圆形即可。
犀牛Rhino怎么进行尺寸标注?
第6步

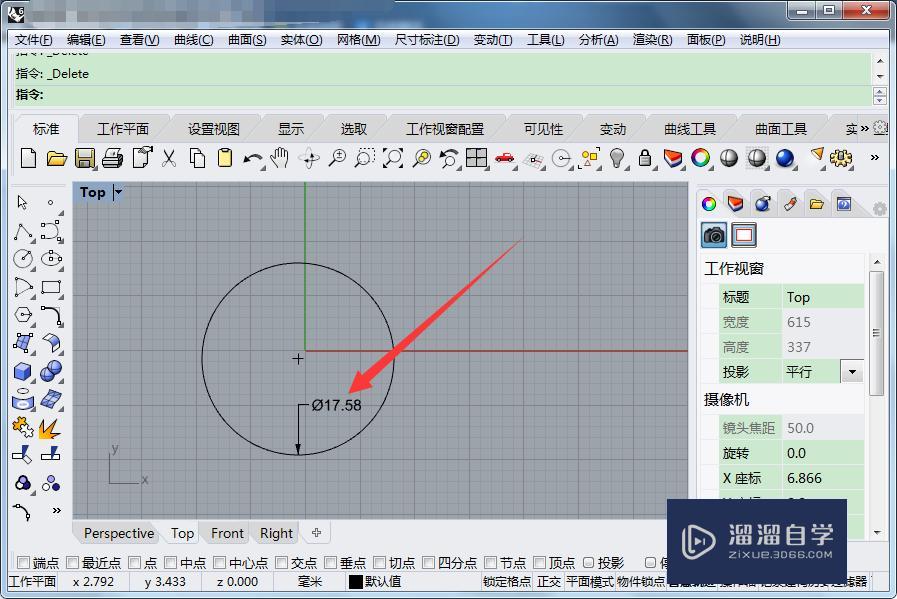

      最后确定直线标注的所在位置就可以了。
犀牛Rhino怎么进行尺寸标注?
