Revit怎样绘制楼梯?

文章来源:3D溜溜网 发布时间:2021-04-30 14:34:18 浏览量:33

Revit系列软件是为建筑信息模型(BIM)构建的,可以构造建筑物三维立体模型,形象直观,又可以导出各建筑部件的三维设计尺寸和体积数据,为概预算提供资料,因此Revit是现在BIM民建行业方面使用最多的软件。今天我就根据自身经历为大家介绍下,Revit怎样绘制楼梯的方法。希望能帮助到有需要的人。学会的话记得关注溜溜自学哦!本教程内容来源于网络收集,内容仅供参考和学习,如需具体解决问题请观看专业课程。

工具/软件

      Revit软件
      包含楼梯信息的设计图纸

方法/步骤

第1步

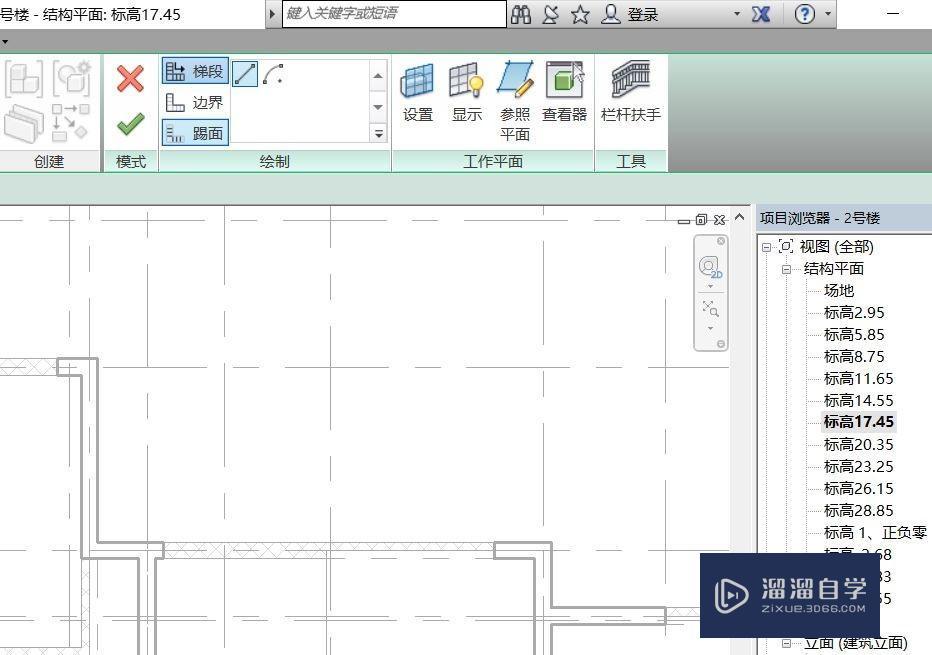

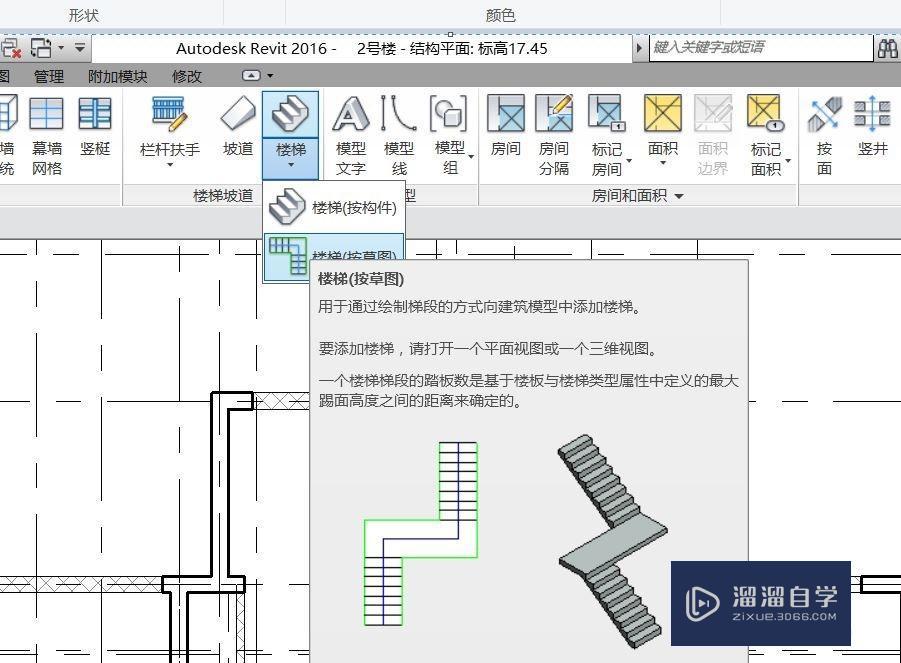

      首先,要绘制图示信息的楼梯,掌握楼梯的基本信息,点击建筑/楼梯,选择楼梯(按草图),选择梯段/直线按钮。
Revit怎样绘制楼梯?
Revit怎样绘制楼梯?
Revit怎样绘制楼梯?
第2步

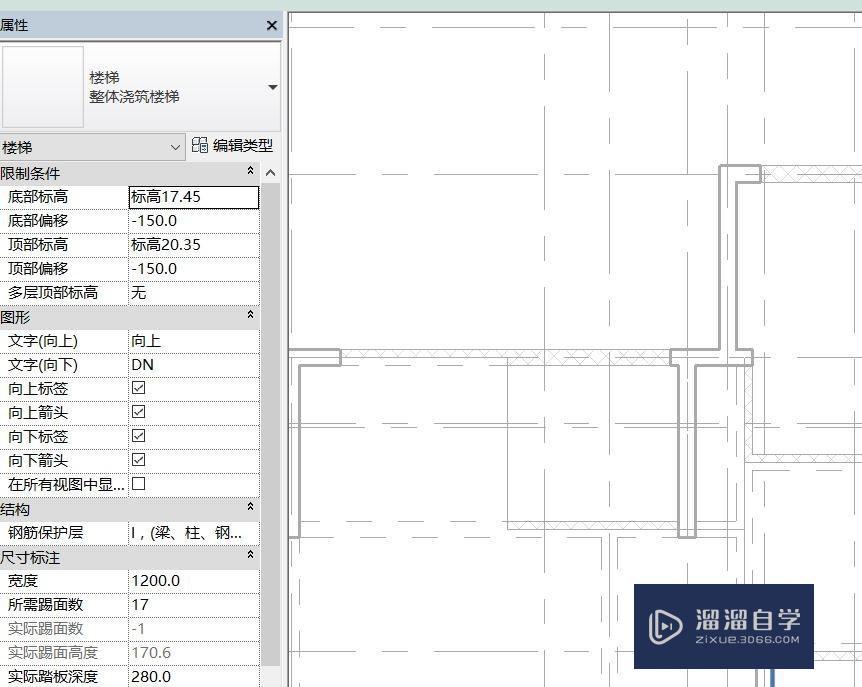

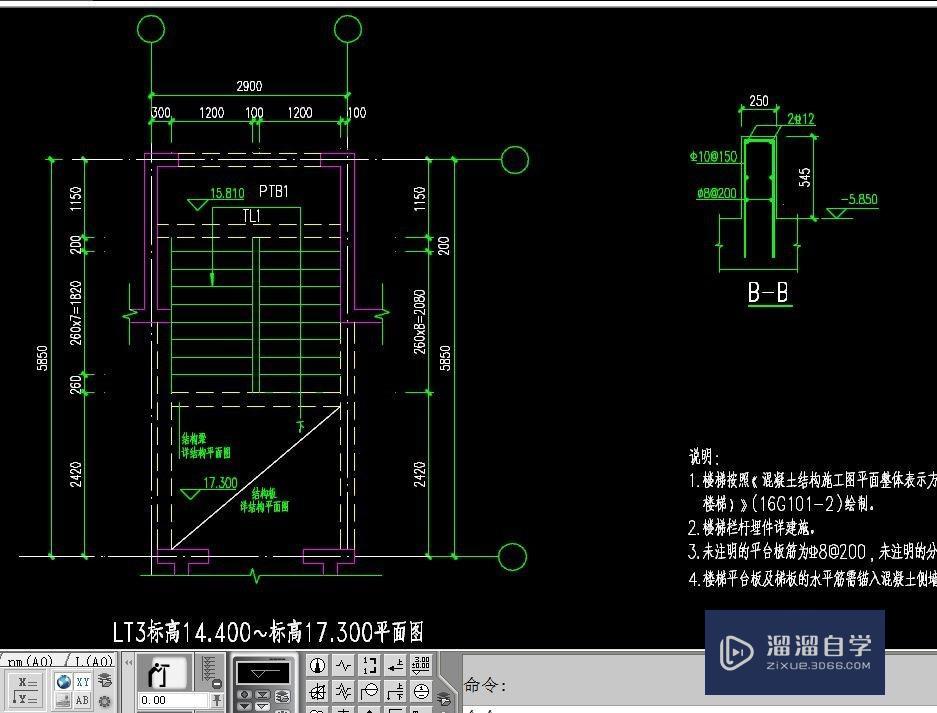

      上述操作之后,软件属性栏会弹出楼梯的属性内容,读者需要根据自身需要定义楼梯属性。下图是笔者根据CAD电子图信息定义的楼梯属性。
Revit怎样绘制楼梯?
第3步

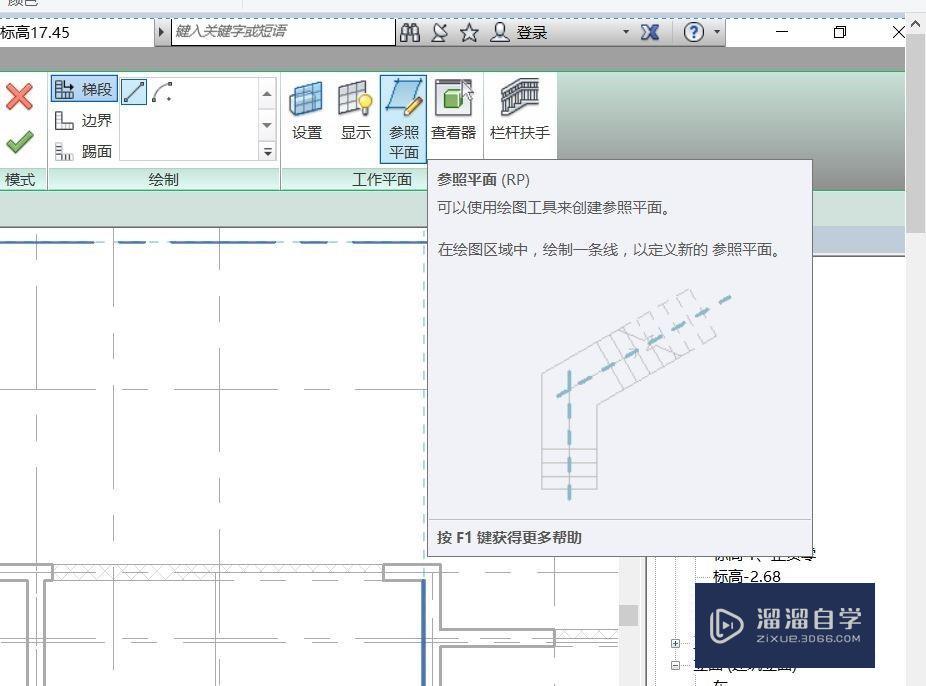

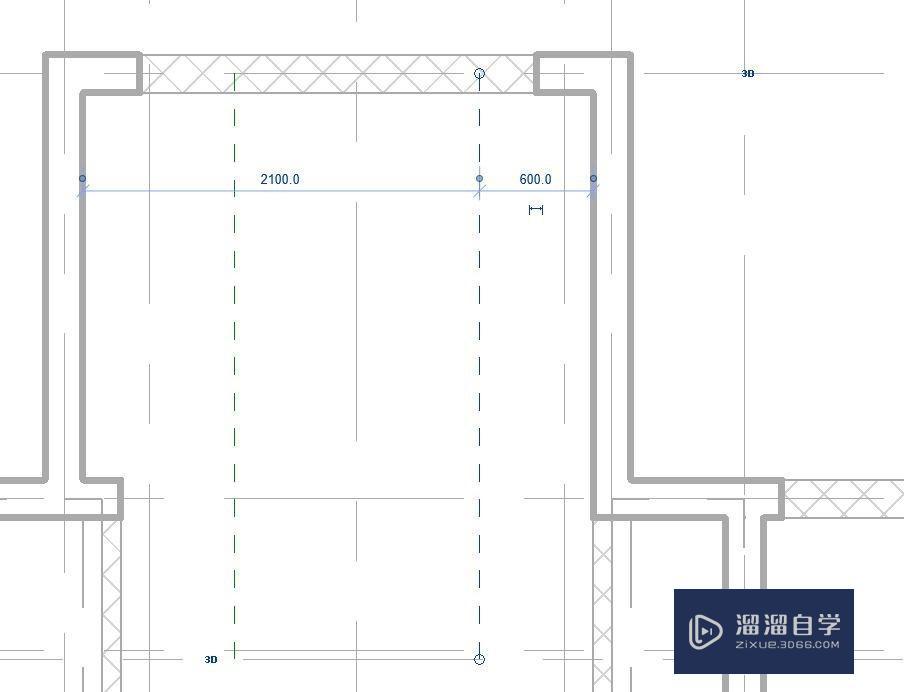

      定义完成之后,需要根据设计图纸信息,定位楼梯位置,笔者这里使用修改菜单中的参照平面工具定位楼梯位置。点击参照平面按钮,在视图中绘制辅助轴线定位楼梯,如下图。
Revit怎样绘制楼梯?
Revit怎样绘制楼梯?
第4步

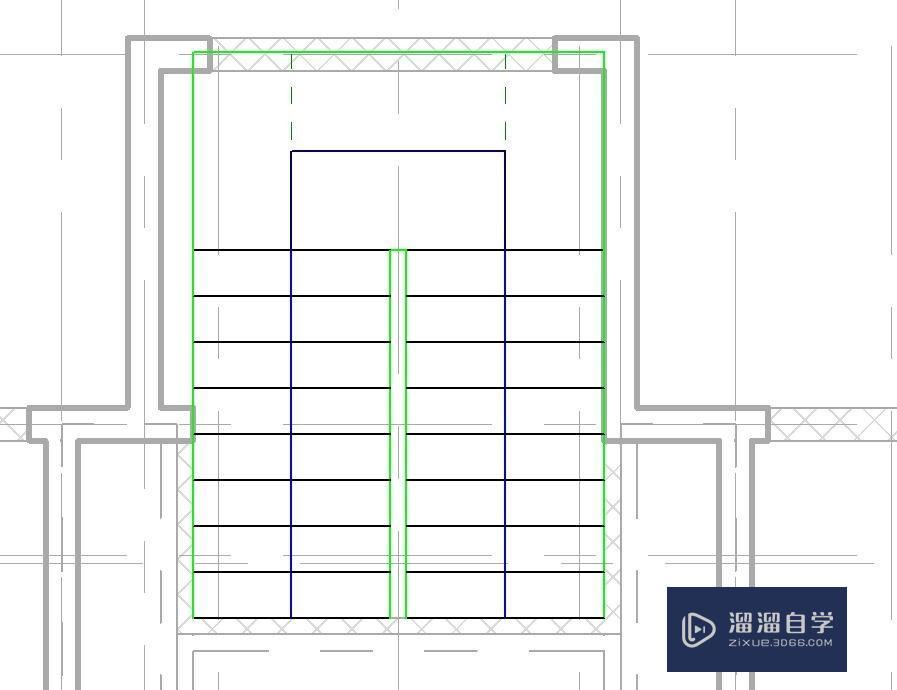

      定位线绘制完成之后,双击esc键退出参照平面绘制模式,开始绘制楼梯,点击梯段/直线,在视图中捕捉定位线绘制,绘制完成的楼梯平面如下图。
Revit怎样绘制楼梯?
第5步
      使用对齐工具将楼梯边线对齐到就近的剪力墙,点击对齐按钮,然后先点击楼梯边线要对齐到的位置,然后点击楼梯边线,完成楼梯边线与墙的对齐。之后,点击完成编辑模式的对勾,完成绘制。
Revit怎样绘制楼梯?
Revit怎样绘制楼梯?
Revit怎样绘制楼梯?
Revit怎样绘制楼梯?
第6步

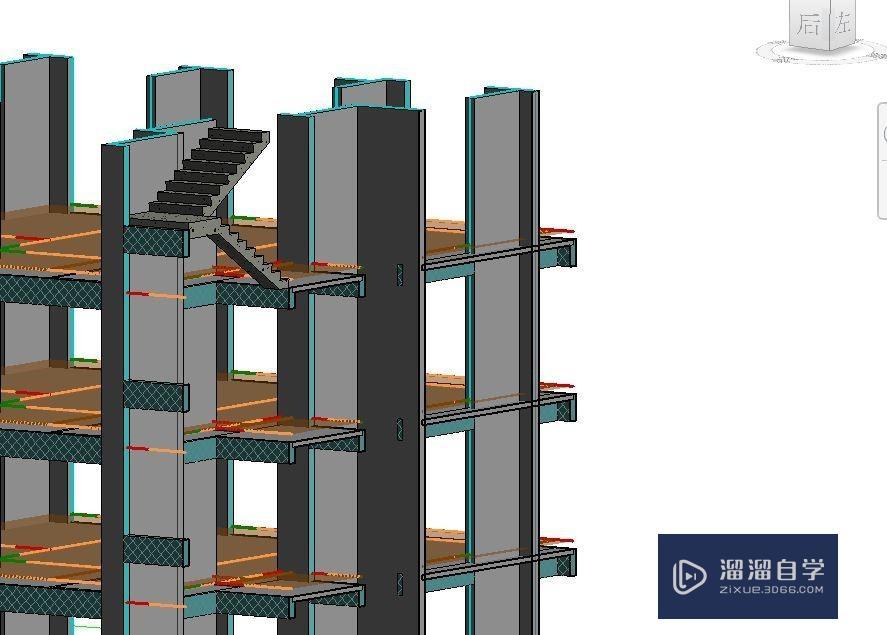

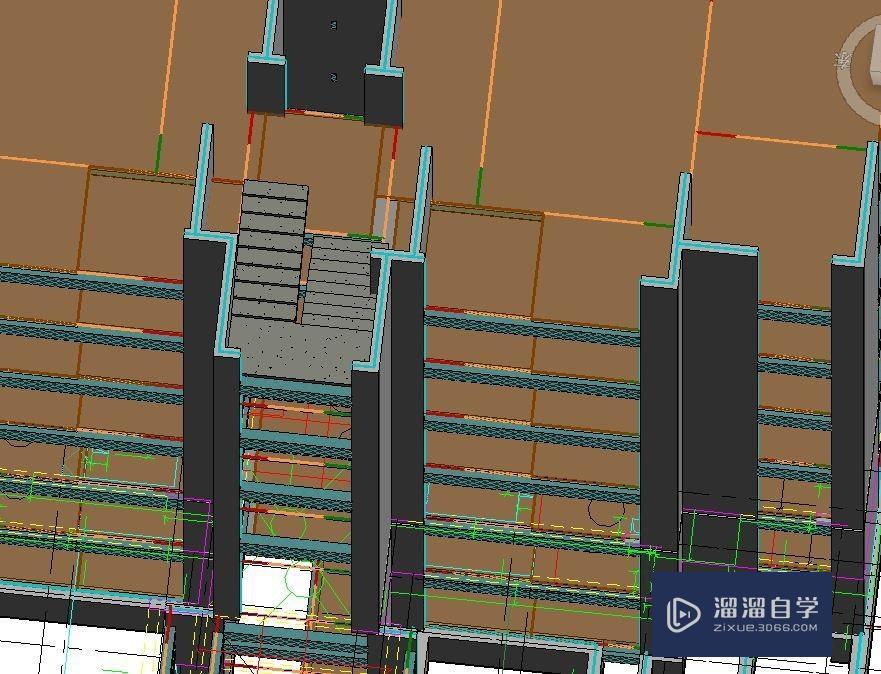

      上述步骤之后,就完成了标准层一层楼梯的绘制,单击三位视图按钮,可以看一下它的三维效果。
Revit怎样绘制楼梯?
Revit怎样绘制楼梯?
