Revit如何使用样板文件?

文章来源:3D溜溜网 发布时间:2021-04-30 14:34:19 浏览量:27

Revit是较新推出的建筑绘图软件,可以提供更高质量、更加精确的建筑设计。同时,Revit灵活的设置编辑功能,可以帮助我们非常灵活的绘制图纸以适应不同的图纸要求。在进行制图时,很多时候图纸的标准不同,此时使用不同的Revit样板文件,可以帮助我们大大降低工作量,下面我就来给大家介绍下Revit如何使用样板文件的。希望能帮助到有需要的人。学会的话记得关注溜溜自学哦!本教程内容来源于网络收集,内容仅供参考和学习,如需具体解决问题请观看专业课程。

Revit如何使用样板文件?

工具/软件

      Revit。
      样板文件。

方法/步骤

第1步
      首先,我们开启Revit程序,进入到Revit的起始页面,在这里我们可以看到近期我们开启过的Revit文件、族文件、以及一些简单的Revit教程。
Revit如何使用样板文件?

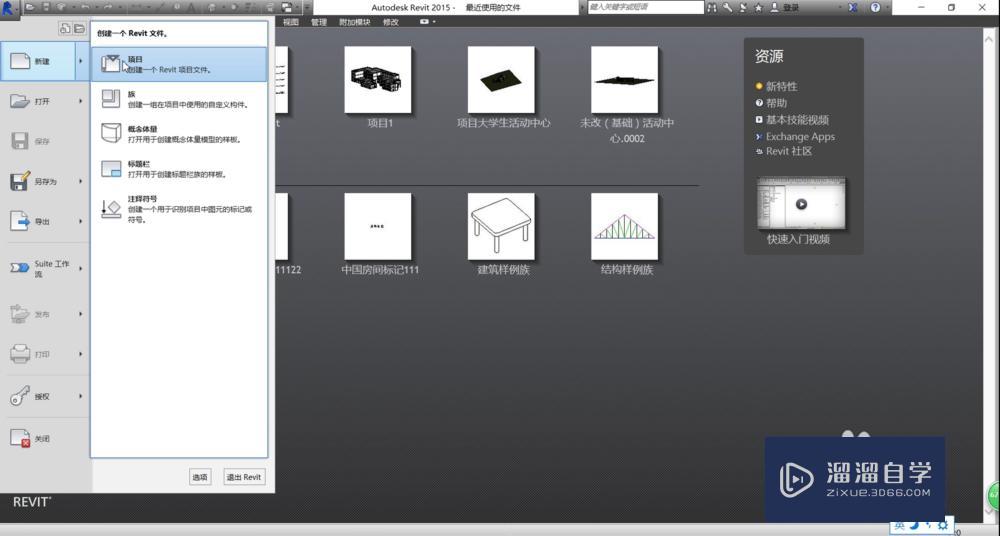

第2步
      我们在Revit窗口的左上角点击Revit的图标,在弹出的菜单中选择“新建——项目”,即可确定Revit的新建项目命令,Revit系统会自动弹出新建选项。
Revit如何使用样板文件?
第3步
      在Revit新建项目的窗口中,我们需要选择Revit样板类型,我们根据需要绘制图纸的类型,选择合适的样板“构造、建筑、结构、机械”四种样板选择一种。
Revit如何使用样板文件?
第4步
      Revit自带的样板文件,往往是美国图纸标准,在国内直接使用此样板需要在绘图时更改很多属性设置,因此我们点击“浏览”,选择合适我们绘制的样板文件。
Revit如何使用样板文件?

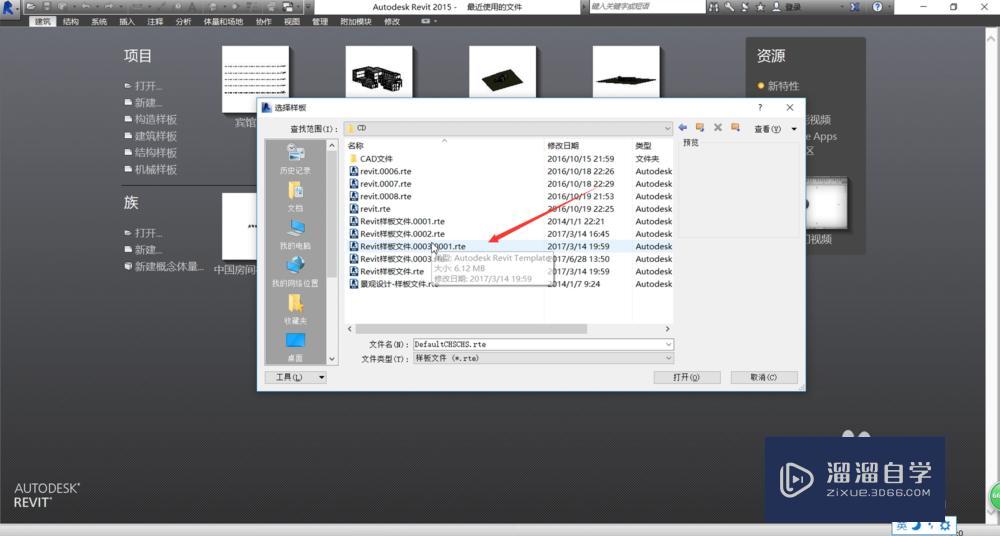

第5步
      确定“浏览”命令后,Revit会弹出文件浏览窗口,我们直接在窗口中找到Revit样板文件,单击选中可以在右侧大致浏览文件,双击即可开启此样板文件。
Revit如何使用样板文件?
第6步
      开启我们需要的Revit样本文件之后,我们会回到Revit新建窗口上,此时可以看到“样板文件”一栏中,显示了我们刚刚选中并开启的样板文件名称。
Revit如何使用样板文件?

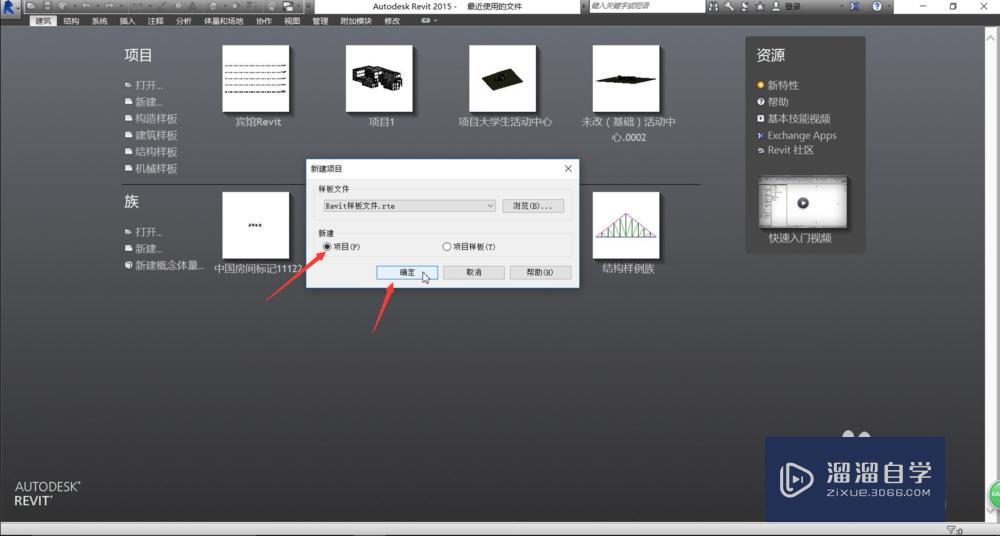

第7步
      随后,在“新建”一栏中选中“项目”,确定我们新建的文件为“项目”而不是新的“样板”。完成后,即可点击“确定”完成Revit项目的新建。
Revit如何使用样板文件?
第8步
      确定新建命令后,Revit会开启我们选中的样板文件,等待片刻后就会出现绘图页面,Revit默认开启后进入1F平面绘图页面。按住滑轮可以直接拖动图纸。
Revit如何使用样板文件?
第9步
      在Revit左侧的“项目浏览器”中,我们可以自由的切换视图,点击“建筑立面”选择一个方向,即可进入立面图,Revit起始立面图会自动添加两条标高,我们可以自行添加删除。这样我们就完成了Revit样板文件的开启使用。
Revit如何使用样板文件?

特别提示

      Revit样板文件一般以一个地图的制图标准设置具体属性。
