Revit如何绘制际线屋顶?

文章来源:3D溜溜网 发布时间:2021-04-30 14:34:20 浏览量:32

随着Revit软件在建筑领域的运用范围越来越广,越来越多的工程师们开始学习这款软件,今天我就给大家带来,Revit如何绘制际线屋顶的方法步骤。希望能帮助到有需要的人。学会的话记得关注溜溜自学哦!本教程内容来源于网络收集,内容仅供参考和学习,如需具体解决问题请观看专业课程。

Revit如何绘制际线屋顶?

工具/软件

      Revit2018

方法/步骤

第1步

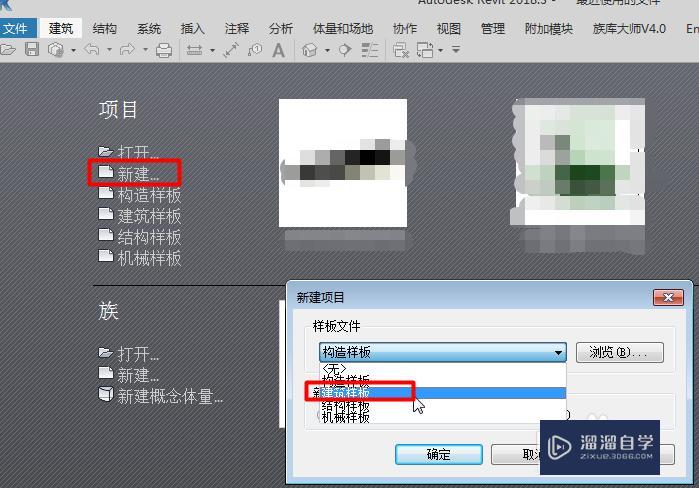

      打开Revit软件,新建一个项目,我们选择“建筑样板”,点击确定。
Revit如何绘制际线屋顶?
第2步

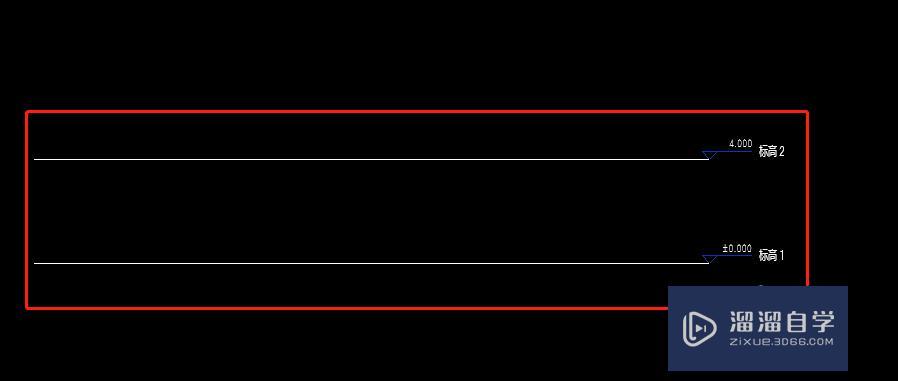

      进入东立面图设置好标高,保留标高1和标高2,其它删除。
Revit如何绘制际线屋顶?
第3步

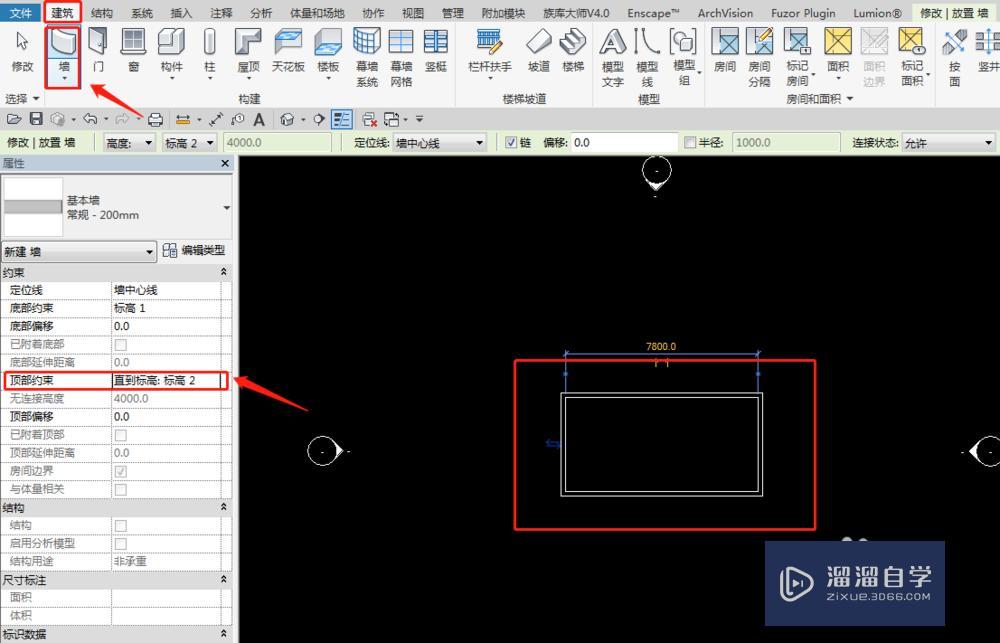

      回到楼层平面标高1视图中,先绘制墙体,点击建筑选项卡下的墙图标,顶部约束设置为标高2,在视图中绘制墙体。如图所示
Revit如何绘制际线屋顶?
第4步

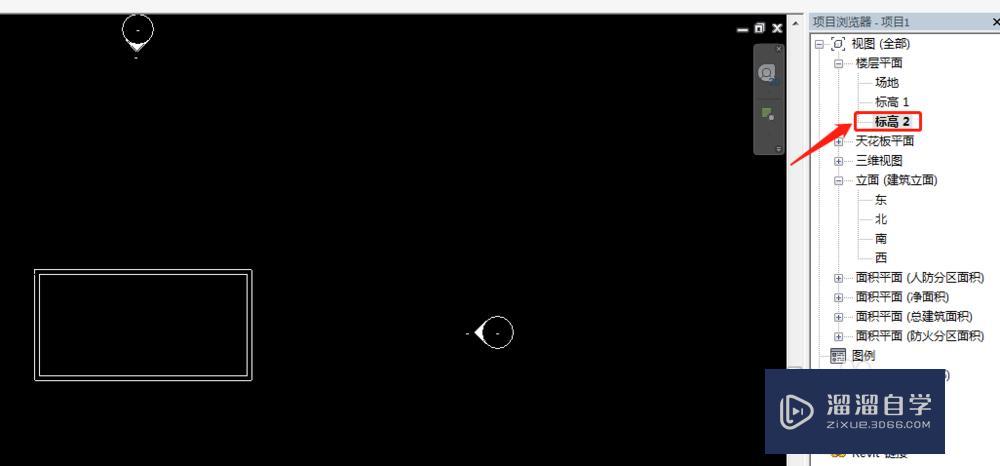

      双击楼层平面中的“标高2”,切换到标高2平面视图中,开始绘制际线屋顶。
Revit如何绘制际线屋顶?
第5步

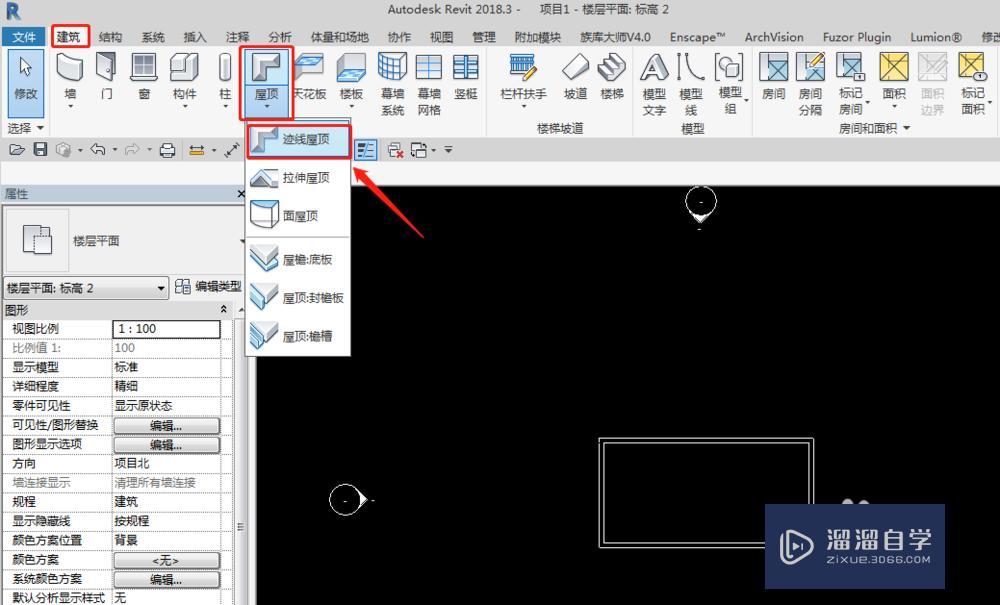

      点击建筑选项卡下方“屋顶”选项,在下拉列表中点击第一个“际线屋顶”。
Revit如何绘制际线屋顶?
第6步
      绘制参考线(快捷键rp),并将从参考线等分,方便进行坡度绘制。如图所示
Revit如何绘制际线屋顶?
第7步

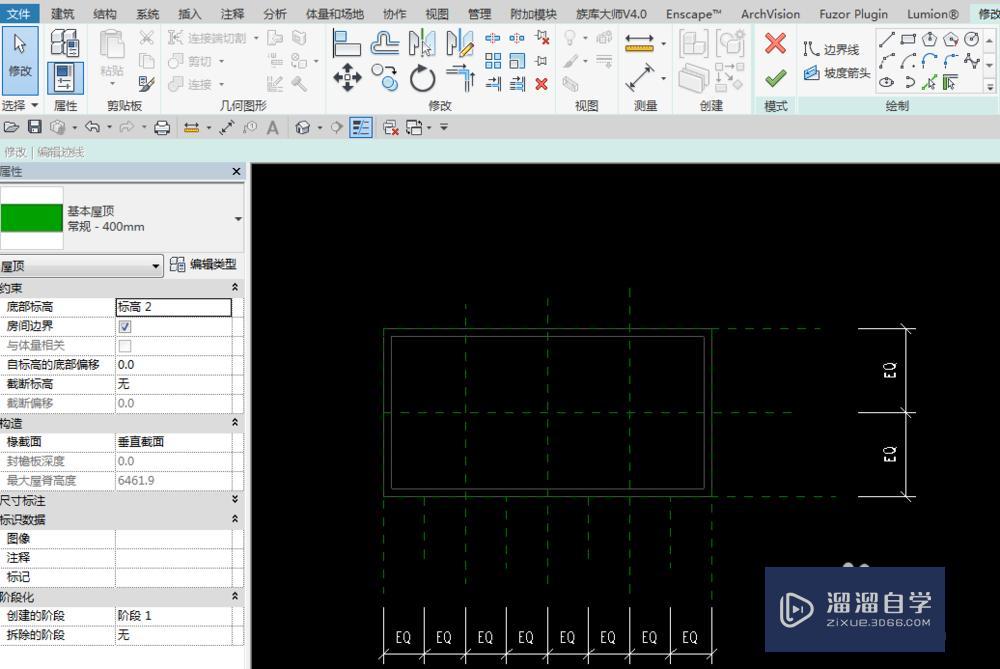

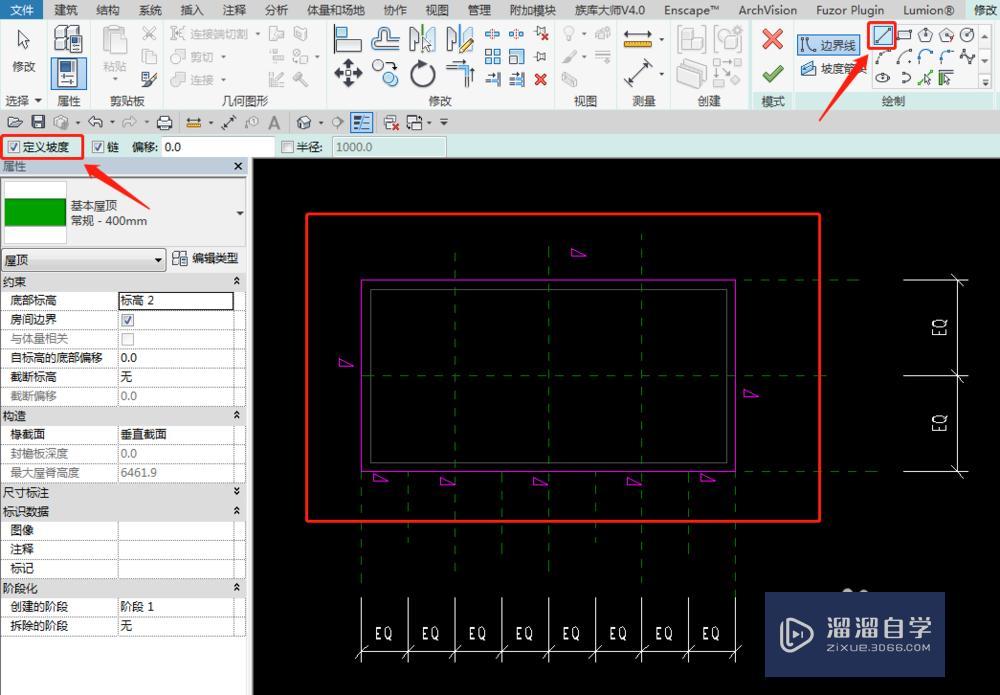

      点击上方直线工具,同时勾选上左上角定义坡度(这一步是关键),分段绘制屋顶边线。如图所示
Revit如何绘制际线屋顶?
第8步
      点击需要进行二次坡度的线段,将定义坡度对勾取消。
Revit如何绘制际线屋顶?
第9步

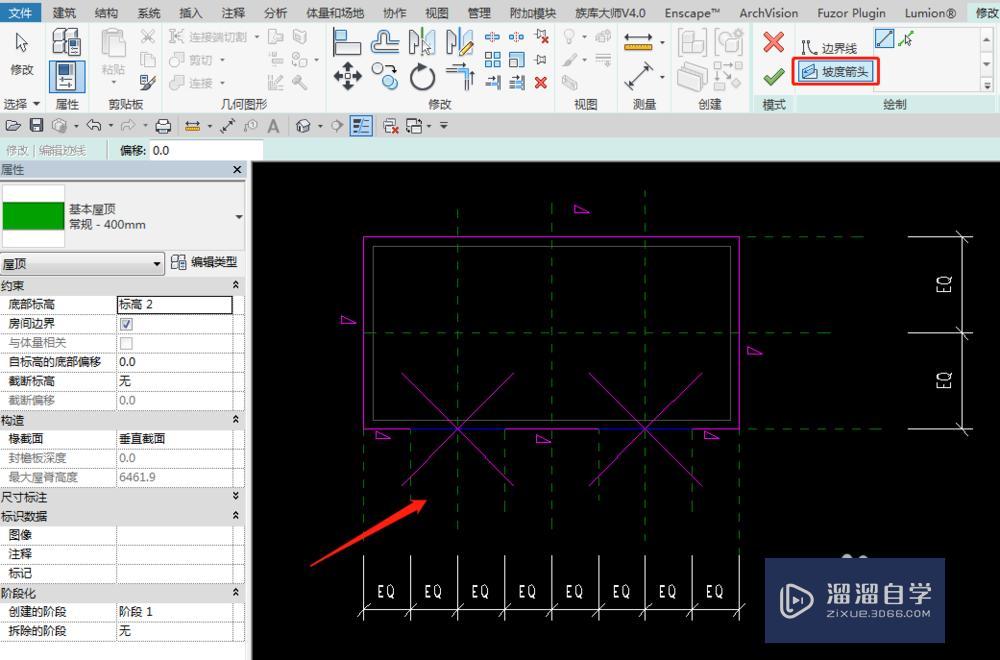

      点击工具栏上方坡度箭头工具,在刚才取消坡度线段处绘制4条坡度箭头。如图所示。
Revit如何绘制际线屋顶?
第10步

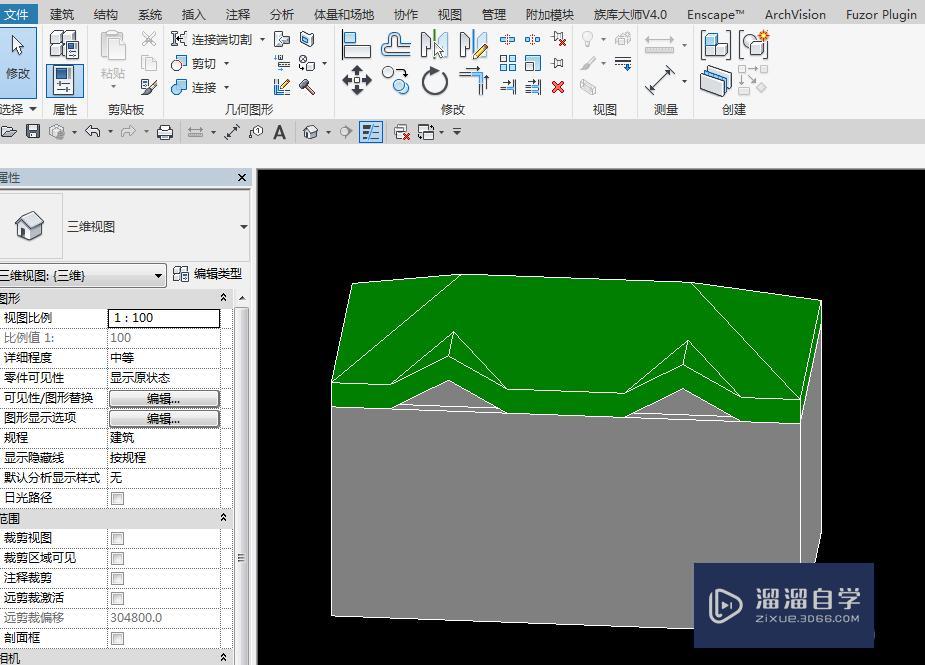

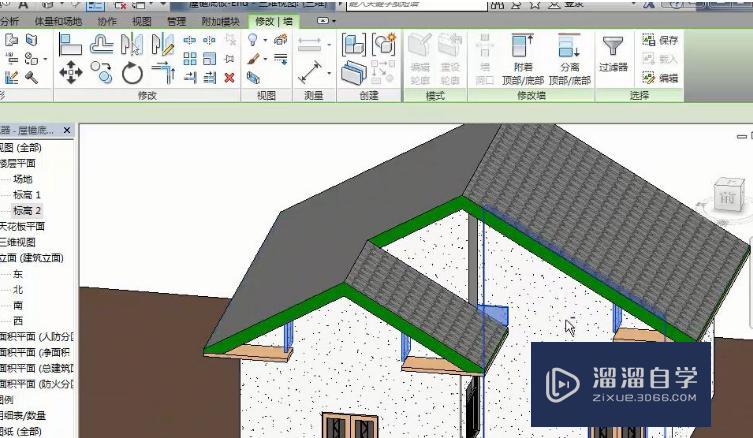

      选中4条坡度箭头,在左侧属性栏中将指定由“尾高”改为“坡度”,点击上方对勾,际线屋顶就绘制完成了,点击三维视图就能到屋顶的形状了。
Revit如何绘制际线屋顶?

总结:

      1、打开Revit软件,新建一个项目,我们选择“建筑样板”,点击确定。2、进入东立面图设置好标高,保留标高1和标高2,其它删除。3、回到楼层平面标高1视图中,先绘制墙体,点击建筑选项卡下的墙图标,顶部约束设置为标高2,在视图中绘制墙体。4、双击楼层平面中的“标高2”,切换到标高2平面视图中,开始绘制际线屋顶。5、点击建筑选项卡下方“屋顶”选项,在下拉列表中点击第一个“际线屋顶”。6、绘制参考线(快捷键rp),并将从参考线等分,方便进行坡度绘制。7、点击上方直线工具,同时勾选上左上角定义坡度(这一步是关键),分段绘制屋顶边线。8、点击需要进行二次坡度的线段,将定义坡度对勾取消。9、点击工具栏上方坡度箭头工具,在刚才取消坡度线段处绘制4条坡度箭头。如图所示。10、选中4条坡度箭头,在左侧属性栏中将指定由“尾高”改为“坡度”,点击上方对勾,际线屋顶就绘制完成了,点击三维视图就能到屋顶的形状了。

特别提示

      步骤有些繁琐,需要多练习才能熟练,希望能帮到您,多谢支持。
