Revit出图设置方法

文章来源:3D溜溜网 发布时间:2021-04-30 14:34:21 浏览量:35

Revit出图设置方法有很多细节需要大家自己在实践中不断总结,今天本文内容主要给大家带来,Revit出图设置方法方法的介绍。希望能帮助到有需要的人。学会的话记得关注溜溜自学哦!本教程内容来源于网络收集,内容仅供参考和学习,如需具体解决问题请观看专业课程。

工具/软件

      Revit2018

方法/步骤

第1步

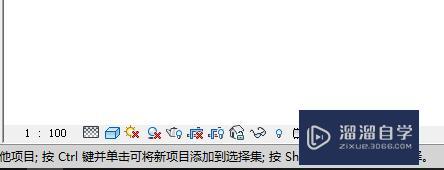

      首先检查视图比例,Revit模型建好以后检查一下视图比例,系统中默认的是1:100;
Revit出图设置方法
第2步

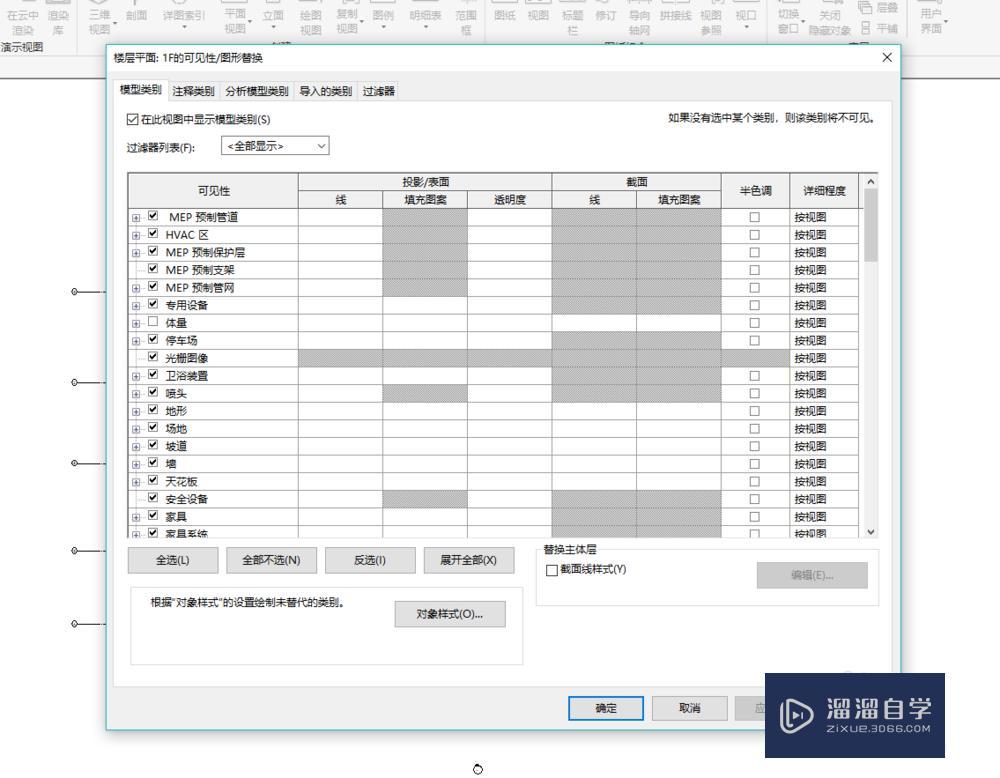

      其次调整“视图范围”,设置图纸需要显示的内容,如“构件、楼板、墙等”,色标也检查一下并保证试图内只显示一套轴网;
Revit出图设置方法
Revit出图设置方法
Revit出图设置方法
第3步

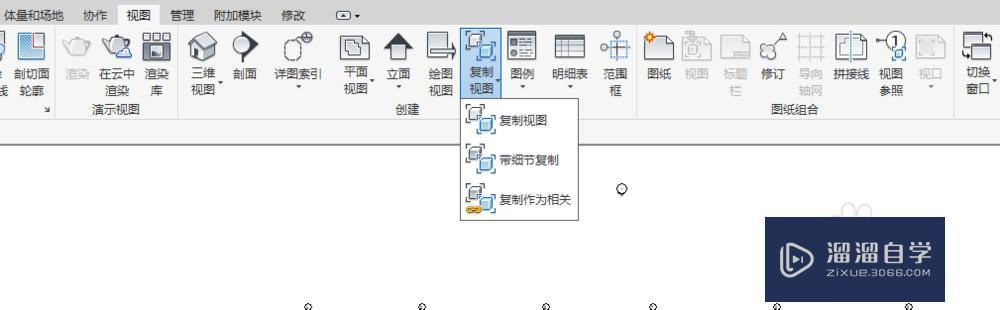

      利用“复制视图”命令下“带细节复制”命令复制出另外几张平面视图,然后在各个视图中利用“过滤器”、“工作集”分别只显示水、暖、电等个不同专业;
Revit出图设置方法
第4步

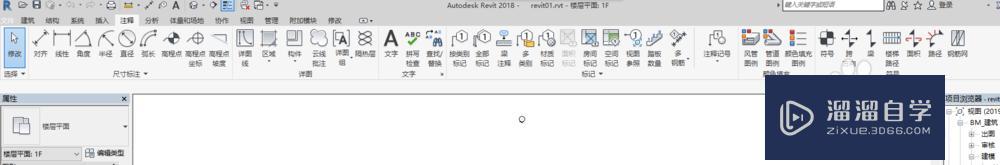

      完成平面视图新建和显示设置后,添加标注;
Revit出图设置方法
第5步

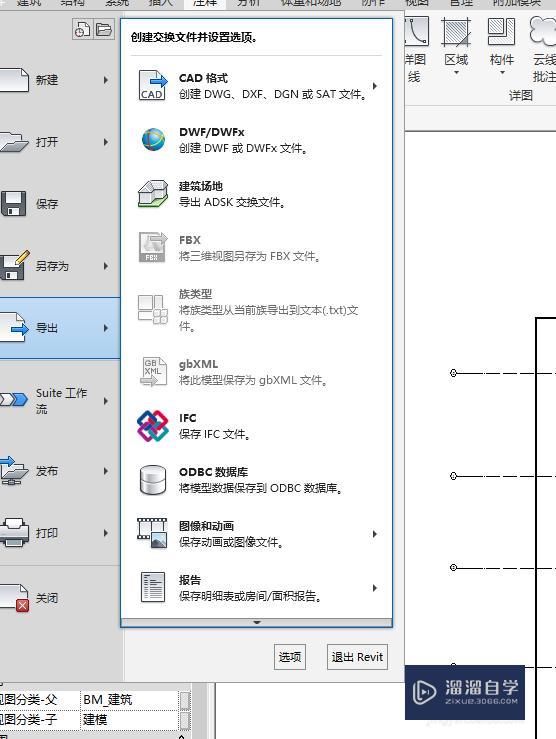

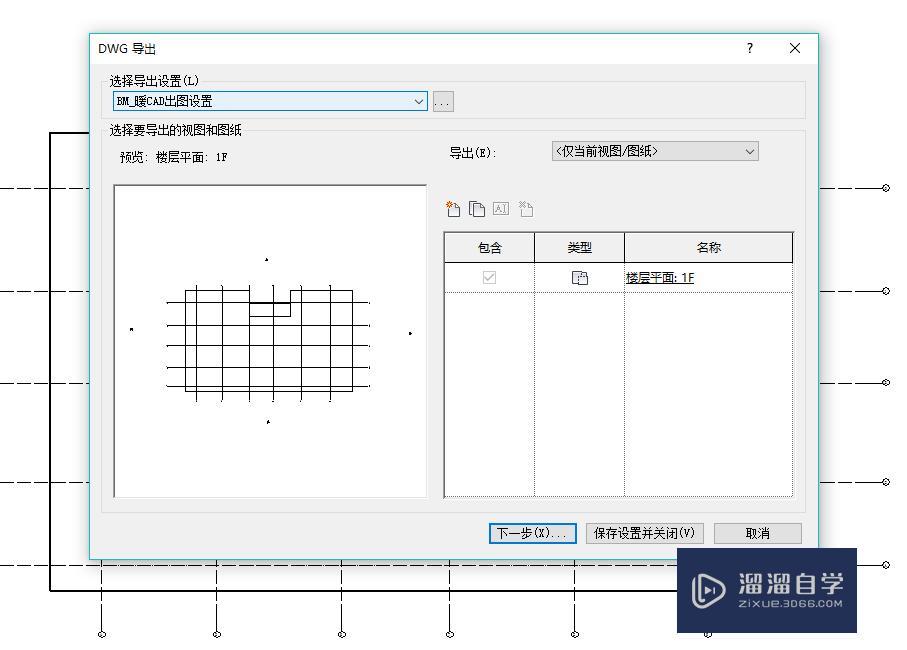

      完成标注后在图纸中添加图框,图框大小的选择依据项目大小确定,在图框中添加图纸,套图框完成后就可以利用“文件”-“导出”导出CAD图纸啦。
Revit出图设置方法
Revit出图设置方法
