如何利用Revit速博插件创建结构柱钢筋?

文章来源:3D溜溜网 发布时间:2021-04-30 14:34:22 浏览量:41

如何利用Revit速博插件创建结构柱钢筋?今天本文内容就主要围绕这个主题给大家介绍下,Revit速博插件创建结构柱钢筋的方法。希望能帮助到有需要的人。学会的话记得关注溜溜自学哦!本教程内容来源于网络收集,内容仅供参考和学习,如需具体解决问题请观看专业课程。

工具/软件

      Revit建模软件
      Revit速博插件

方法/步骤

第1步

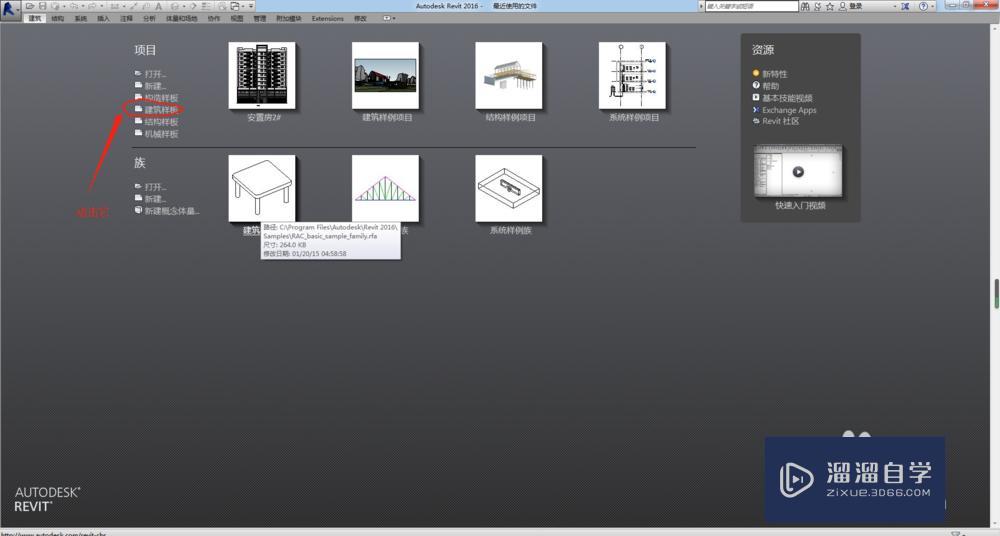

      打开Revit建模软件,并新建一个项目(以建筑样板为例)。
如何利用Revit速博插件创建结构柱钢筋?
第2步

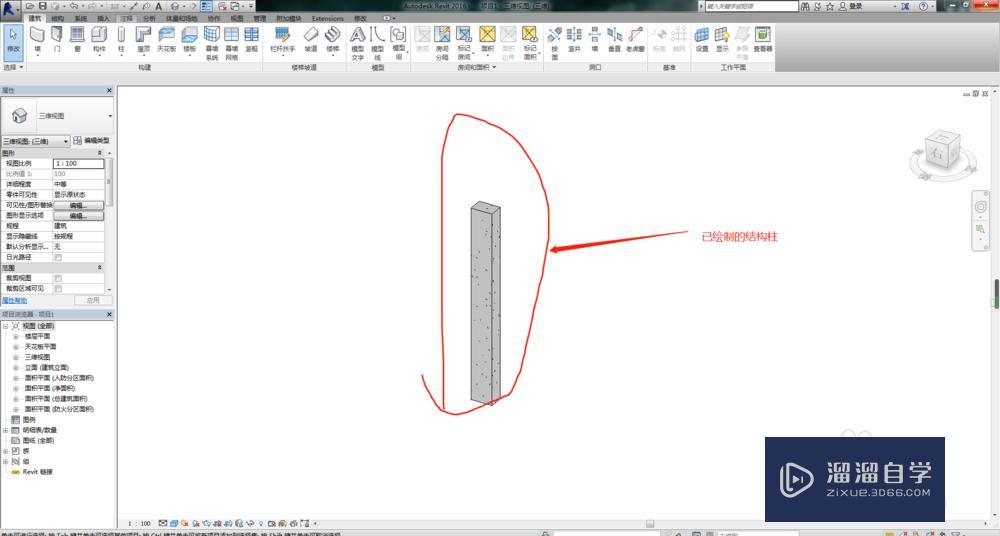

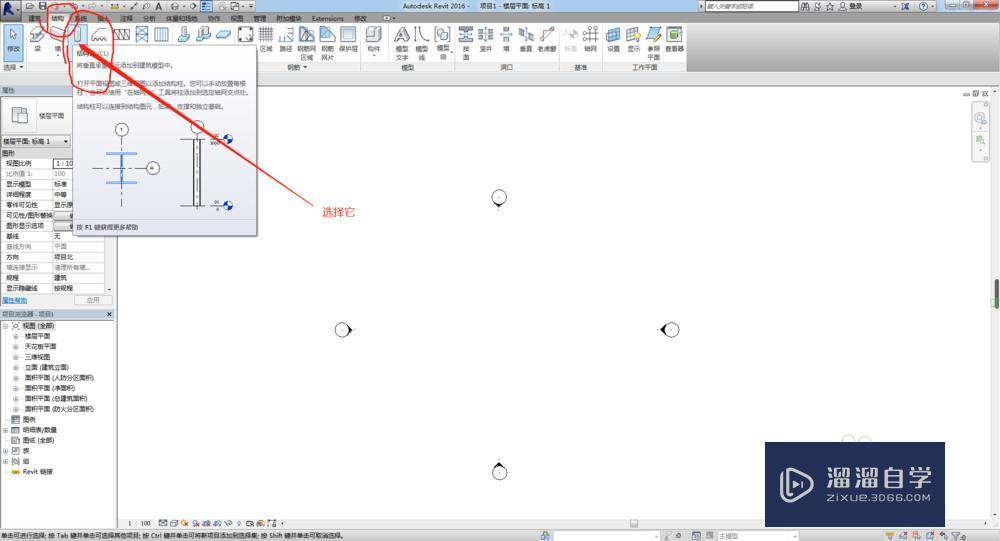

      进入项目之后,选择结构选项卡下的结构柱,点击它开始在平面视图中绘制柱子,绘制好之后进入三维视图模式。
如何利用Revit速博插件创建结构柱钢筋?
如何利用Revit速博插件创建结构柱钢筋?
第3步

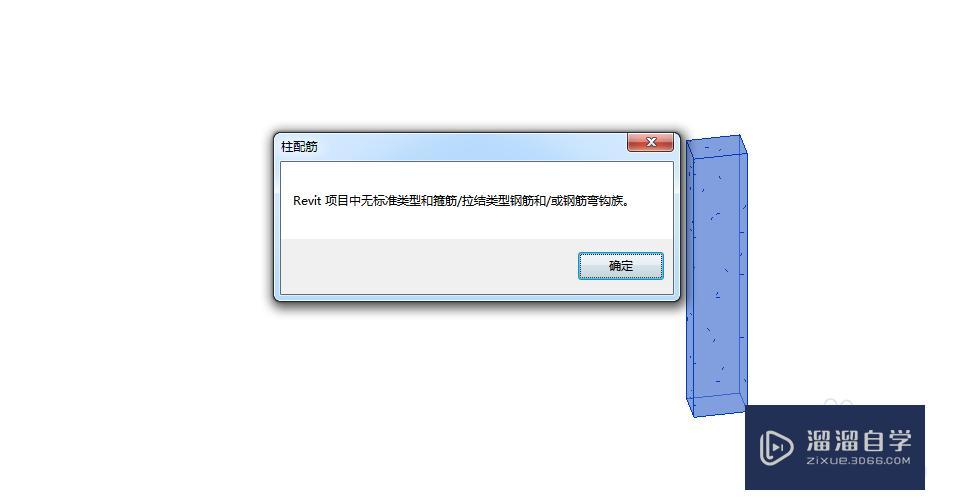

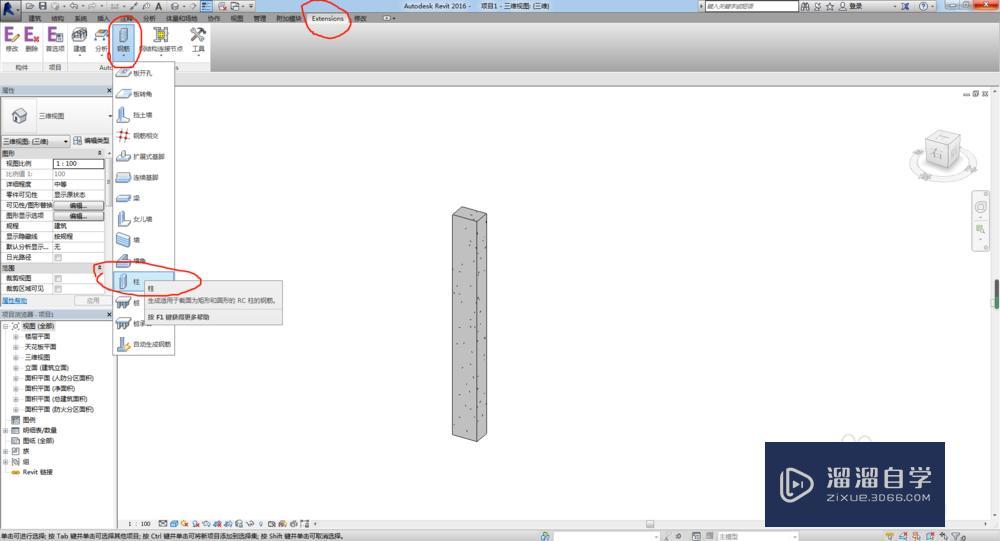

      在三维视图中,点击绘制好的结构柱,选择我们已安装的速博插件选项卡,并在选项卡下点击钢筋的下拉箭头,在下拉窗口中找到柱配筋并点击它,如图所示。如果点击配筋之后出现图示的对话框,可以通过插入-载入族-结构文件夹里载入钢筋形状即可解决该问题。
如何利用Revit速博插件创建结构柱钢筋?
如何利用Revit速博插件创建结构柱钢筋?
第4步

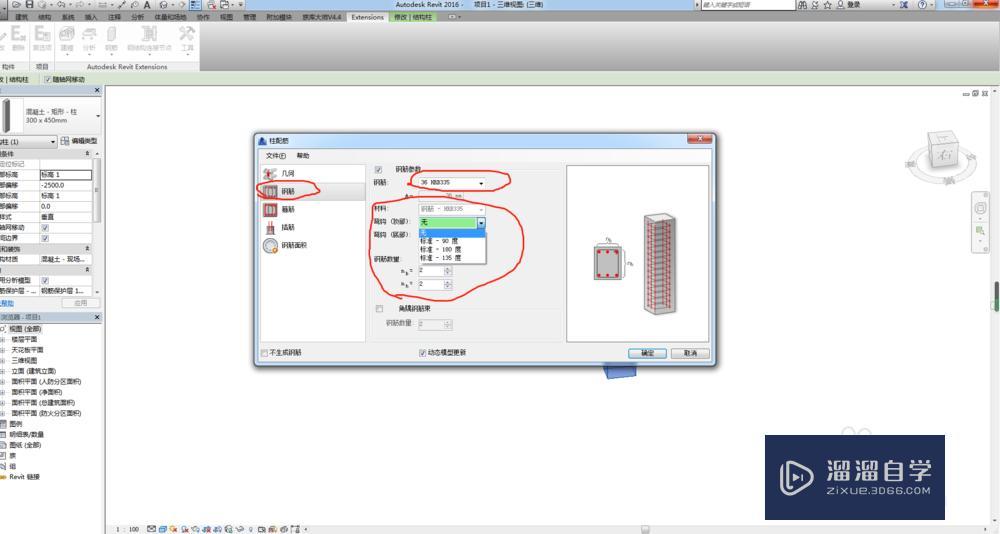

      在出现的对话框中选择钢筋(主筋),然后设置钢筋型号、钢筋两端弯钩和钢筋数量,按照我们的需要更改数值。
如何利用Revit速博插件创建结构柱钢筋?
第5步

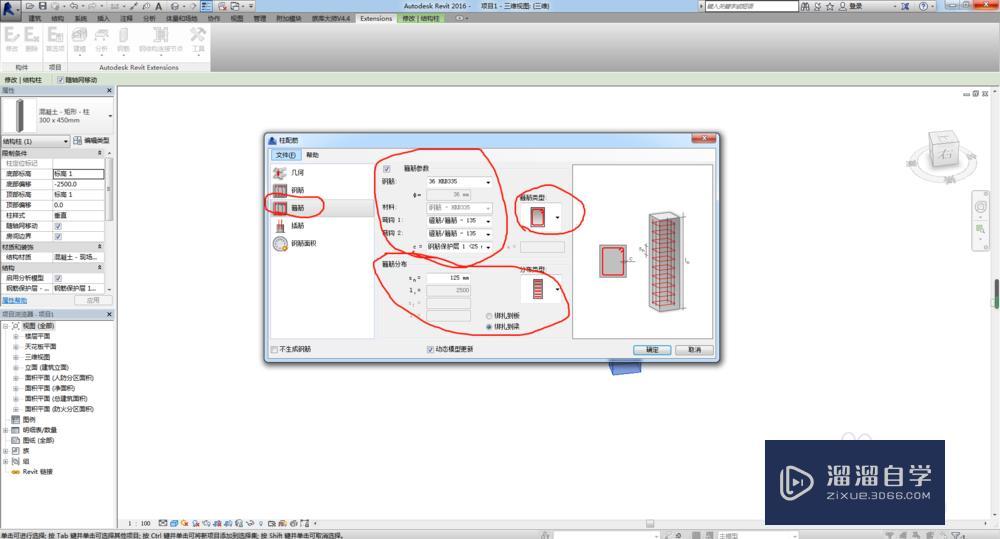

      主筋设置好后,需要设置箍筋类型,点击箍筋,可以选择箍筋型号、箍筋数量以及加密区的设置。
如何利用Revit速博插件创建结构柱钢筋?
第6步

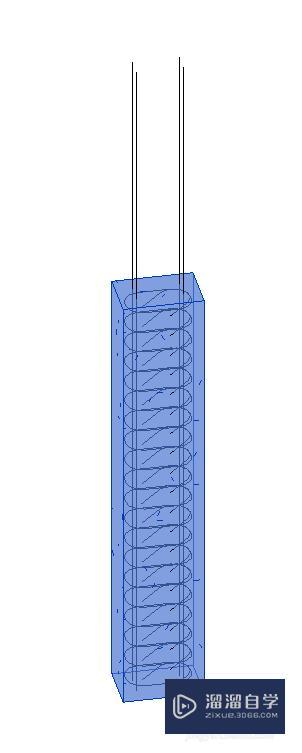

      接下来设置插筋,同样的道理,选择我们需要的插筋型号以及是否需要配置箍筋,在这些数值都设置完成之后点击确定,系统会自动生成钢筋,如图所示。
如何利用Revit速博插件创建结构柱钢筋?
如何利用Revit速博插件创建结构柱钢筋?
