Revit如何快速标注尺寸?

文章来源:3D溜溜网 发布时间:2021-04-30 14:34:23 浏览量:33

Revit是我国建筑业bim体系中使用最广泛的软件之一,考全国bim证就一定要熟悉Revit整个软件。今天我给大家分享的是,Revit如何快速标注尺寸的方法。希望能帮助到有需要的人。学会的话记得关注溜溜自学哦!本教程内容来源于网络收集,内容仅供参考和学习,如需具体解决问题请观看专业课程。

Revit自学教程之如何快速标注尺寸?

工具/软件

      Revit2016

方法/步骤

第1步
      打开Revit2016软件,进入你的建筑样板。双击进入你要标注的那个楼层平面。
Revit自学教程之如何快速标注尺寸?
第2步

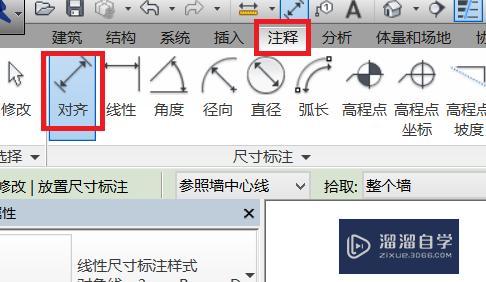

      点击上面的【注释】,再点击“尺寸标注”里的【对齐】。
Revit自学教程之如何快速标注尺寸?
第3步

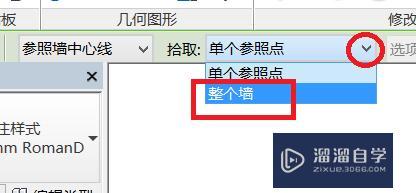

      点击拾取后面的【单个参照点】,将其改选成【整个墙】。
Revit自学教程之如何快速标注尺寸?
第4步

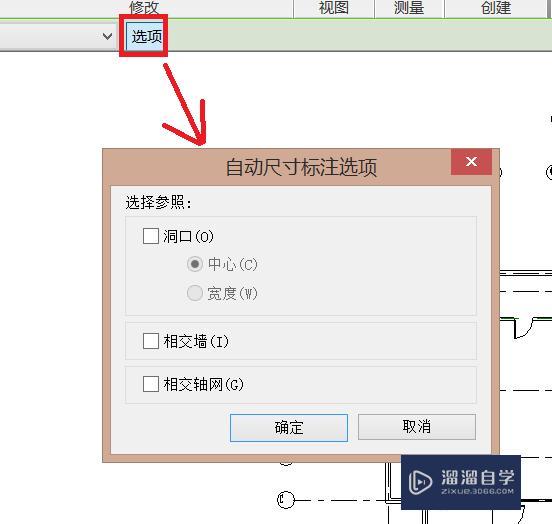

      点击【选项】,这时弹出“自动尺寸标注选项”对话框。
Revit自学教程之如何快速标注尺寸?
第5步

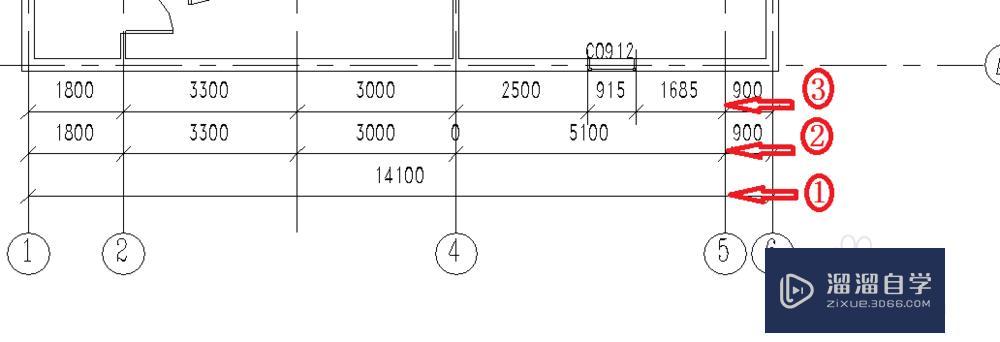

      我们都知道,一般标注都是有三种,一种是整个标注,一个是轴网间的标注,一个是轴网、窗标注(最多标注的那个)。
Revit自学教程之如何快速标注尺寸?
第6步

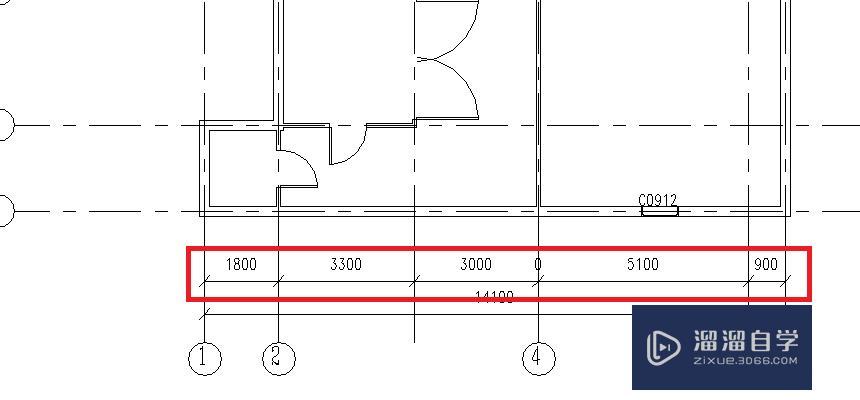

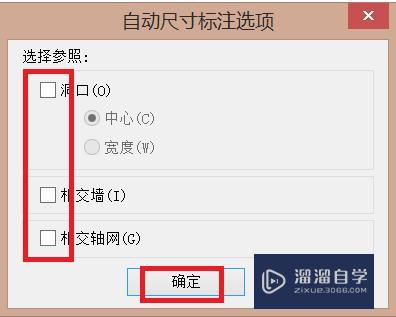

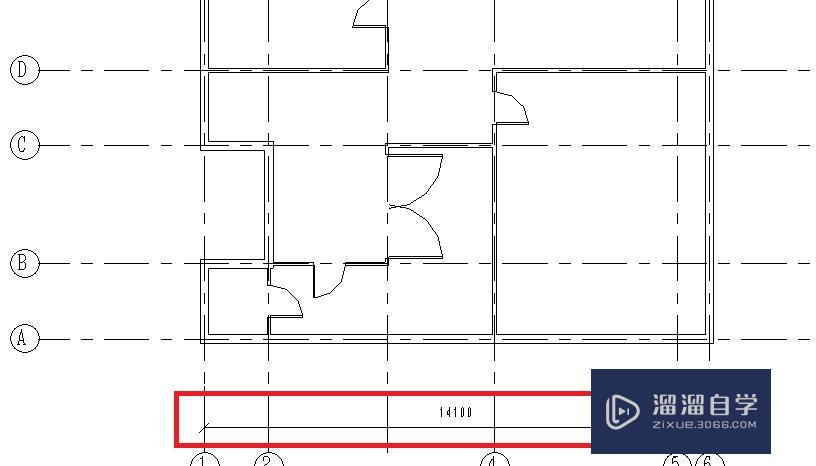

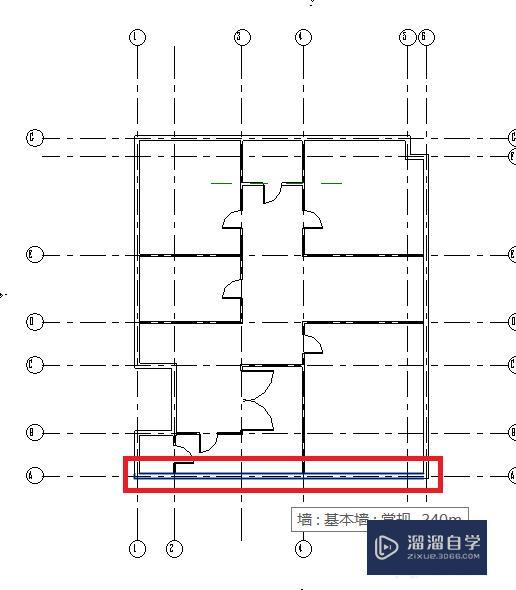

      如果是整个标注的,在弹出“自动尺寸标注选项”的对话框的选择参照下面,全都不打勾。点击你的墙体,这样整个标注就出来了。
Revit自学教程之如何快速标注尺寸?
Revit自学教程之如何快速标注尺寸?
Revit自学教程之如何快速标注尺寸?
第7步

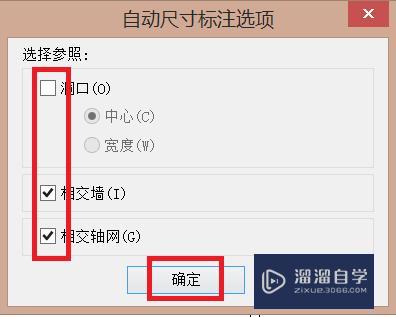

      如果是轴网标注,在选择参照下面,除了“洞口”不打勾,其他都打勾。点击墙体,标注就出来了。
Revit自学教程之如何快速标注尺寸?
Revit自学教程之如何快速标注尺寸?
第8步

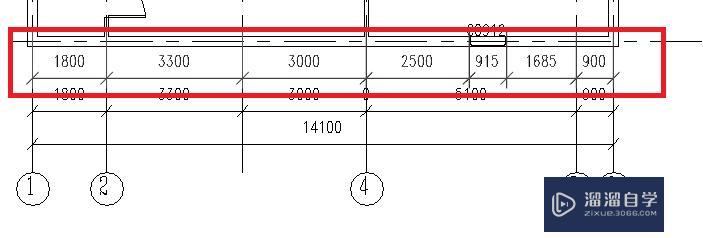

      如果是轴网、窗标注,在选择参照下面,将三个都打勾。洞口下面选择【宽度】。点击墙体,这样就都出来了。
Revit自学教程之如何快速标注尺寸?
Revit自学教程之如何快速标注尺寸?
