Revit中制作散水族方法

文章来源:3D溜溜网 发布时间:2021-04-30 15:03:19 浏览量:38

Revit中散水是指房屋外墙四周的勒脚处,用片石砌筑或用混凝土浇筑的有一定坡度的散水坡。散水的作用是迅速排走勒脚附近的雨水,避免雨水冲刷或渗透地基,防止基础下沉,以保证房屋的巩固耐久。今天本文内容就主要给大家带来,Revit中制作散水族方法介绍。希望能帮助到有需要的人。学会的话记得关注溜溜自学哦!本教程内容来源于网络收集,内容仅供参考和学习,如需具体解决问题请观看专业课程。

工具/软件

      Revit 2018

方法/步骤

第1步

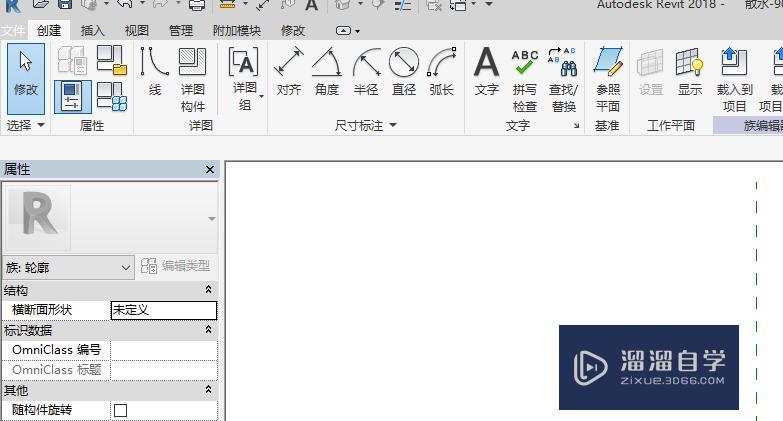

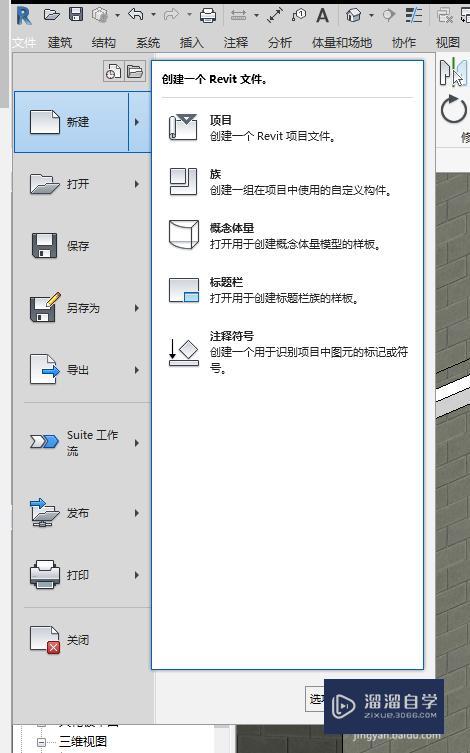

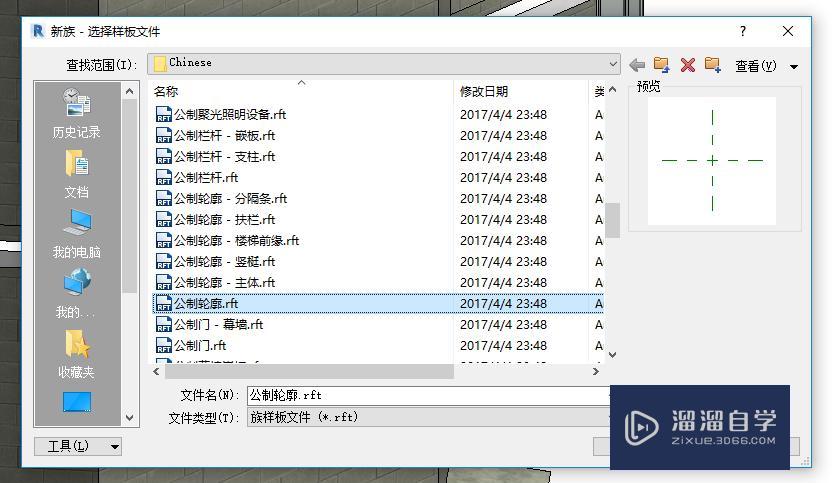

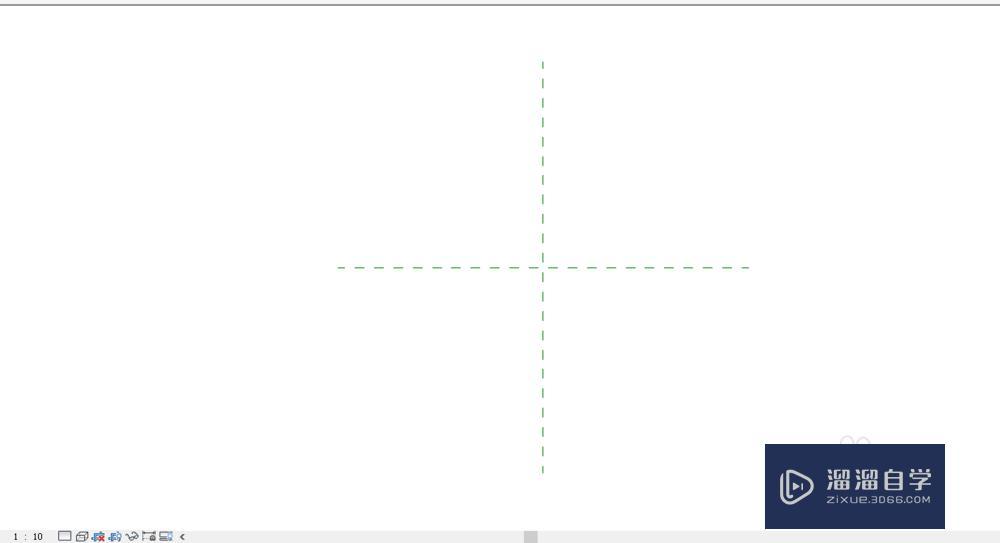

      新建一个族文件,样板选择“公制轮廓”;
Revit中制作散水族方法
Revit中制作散水族方法
Revit中制作散水族方法
第2步

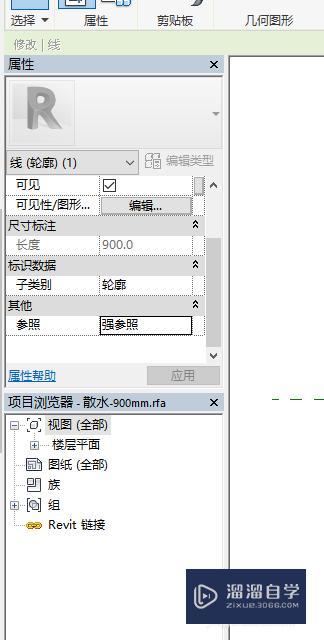

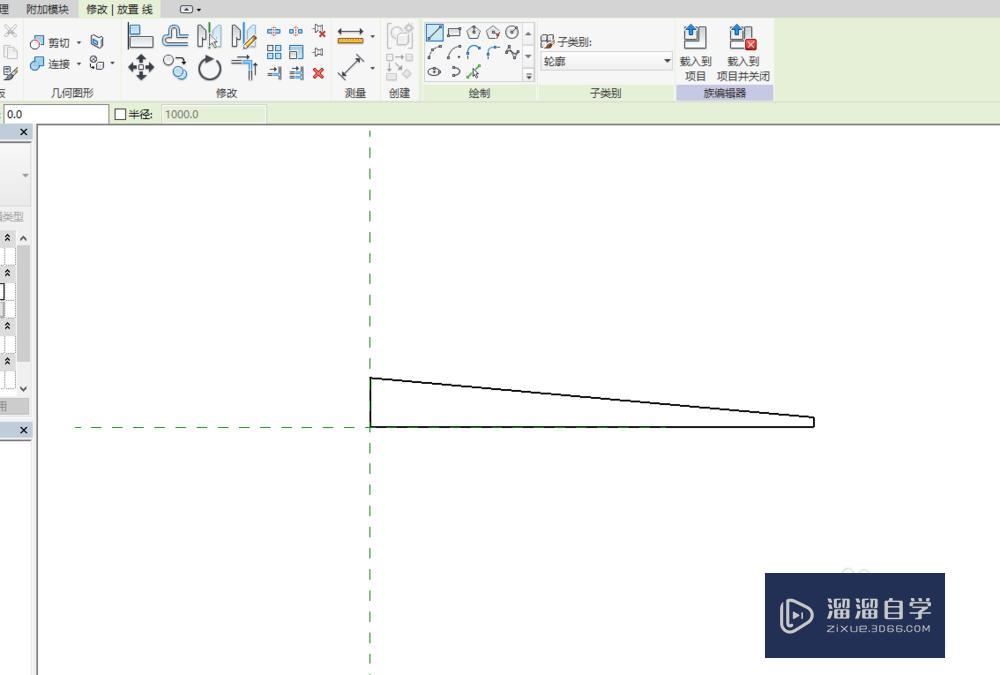

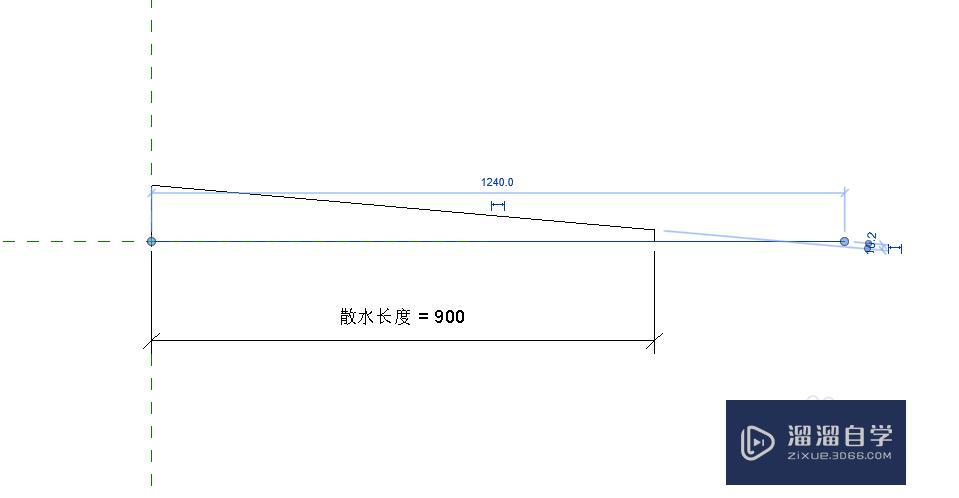

      使用创建-线命令根据设计尺寸创建散水截面轮廓;
Revit中制作散水族方法
Revit中制作散水族方法
第3步

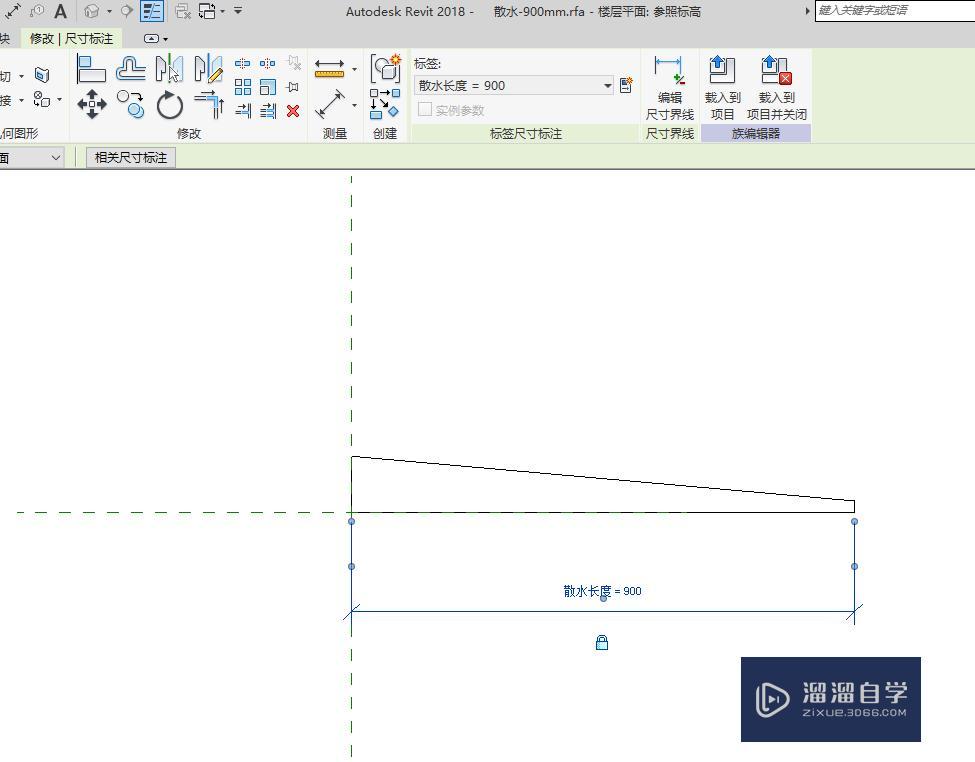

      使用尺寸标准命令给散水添加标注尺寸;
Revit中制作散水族方法
Revit中制作散水族方法
第4步

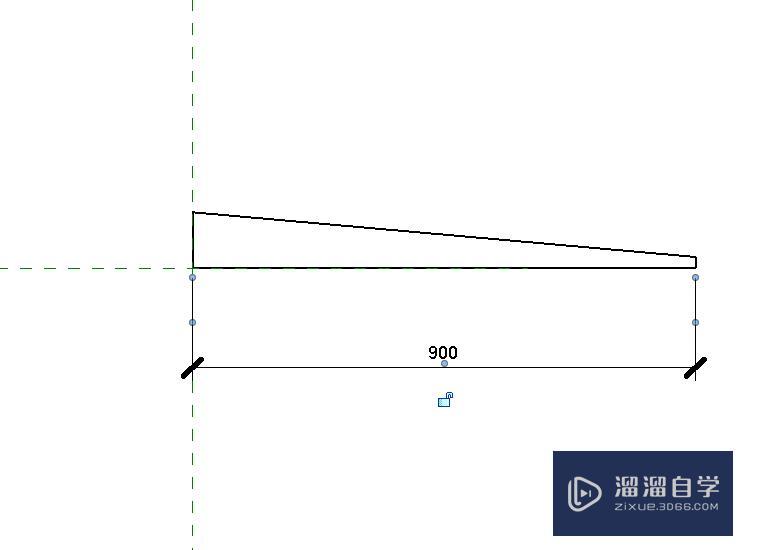

      尺寸不对的话可以单击尺寸修改尺寸;
Revit中制作散水族方法
Revit中制作散水族方法
第5步

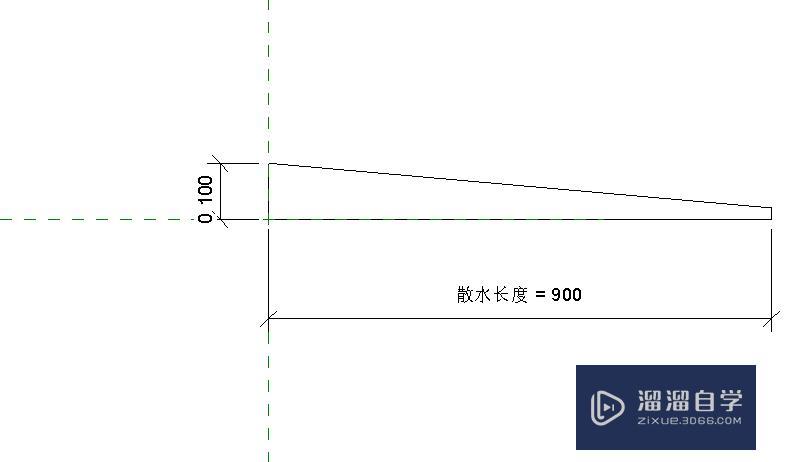

      单击标准,在标签尺寸标注里面添加个标签“散水长度”,散水族制作完成。
