CAD中标注尺寸数字太大怎么缩小?

文章来源:3D溜溜网 发布时间:2021-04-30 11:28:37 浏览量:41

工具/软件

      电脑型号:联想(Lenovo)天逸510S
      操作系统:Windows7
      软件名称:CAD2014


步骤/教程

具体操作步骤如下:

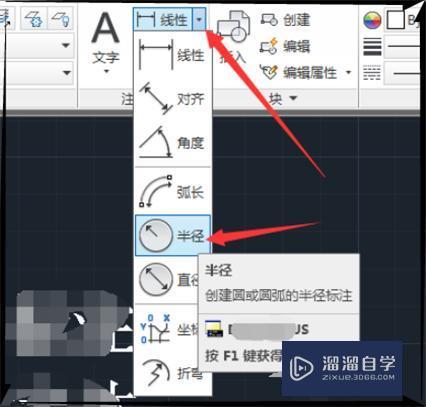

一、现在绘制了一个圆形,然后在图示位置中,找到标注一栏中,点击图示位置,在下拉菜单中,找到“半径”,然后点击半径标注。

CAD中标注尺寸数字太大怎么办?

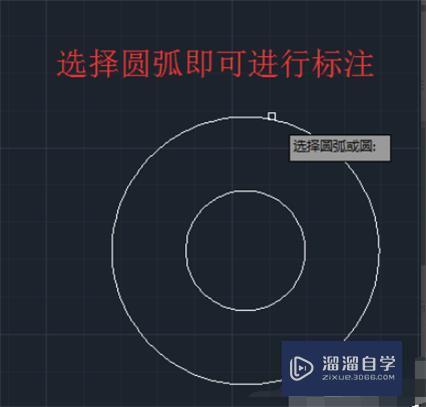

二、选择好命令之后,找到刚刚绘制的圆形。

CAD中标注尺寸数字太大怎么办?

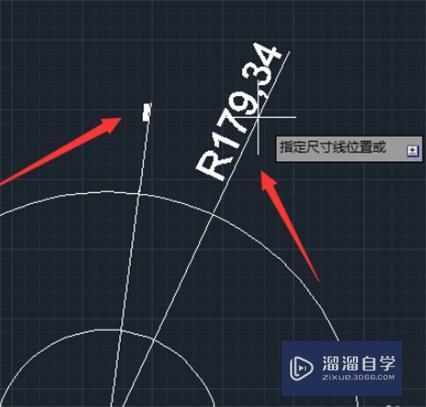

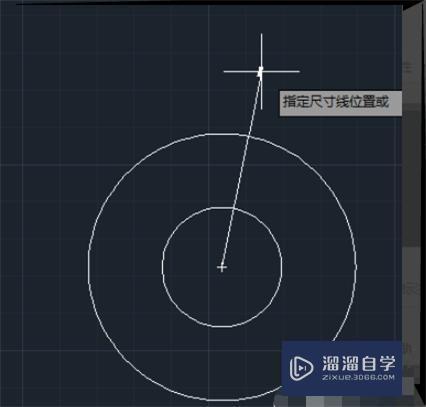

三、只需要放鼠标放置在合适的位置,再次点击鼠标左键或者键盘空格等,即可完成标注。

CAD中标注尺寸数字太大怎么办?

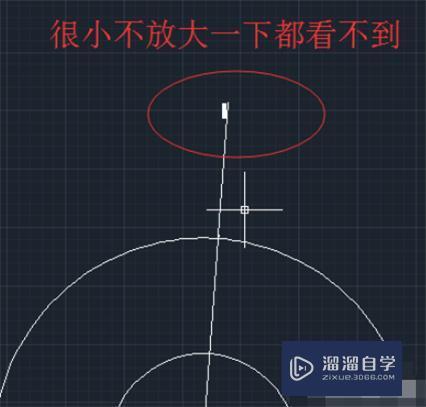

四、标注完成之后,发现标注非常的小。

CAD中标注尺寸数字太大怎么办?

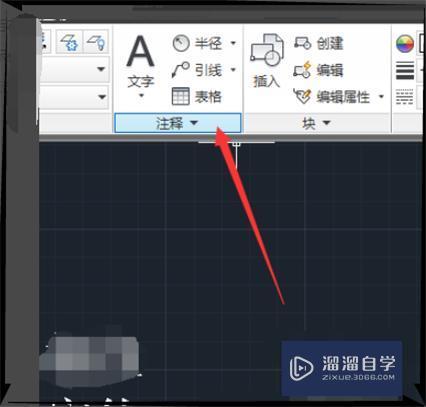

五、点击图示所示位置中,点击下方的“注释”。

CAD中标注尺寸数字太大怎么办?

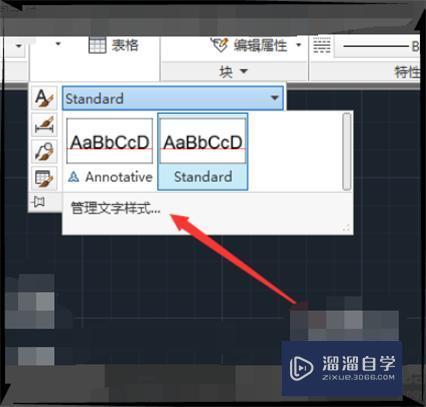

六、然后会弹出一个如图所示的框,然后在框中,点击第一个“standard”,然后在下方弹出的框中,继续点击“管理文本样式”。

CAD中标注尺寸数字太大怎么办?

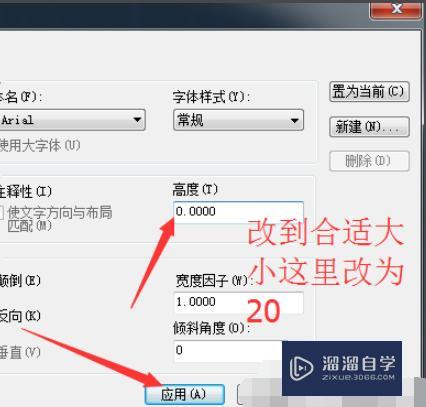

七、这里需要重新设置一个参数,可以将其设置为10等,依据自己的绘图大小设置,这里设为20,然后点下方的“应用”,关闭窗口。

CAD中标注尺寸数字太大怎么办?

八、然后再次重复上述,标注的动作,等待标注成功之后,发现,现有的标注比原先的标注大了很多,字体变大了。

CAD中标注尺寸数字太大怎么办?
