CAD立面转角怎么画?

文章来源:3D溜溜网 发布时间:2021-05-10 16:49:17 浏览量:88

工具/软件

      电脑型号:联想(Lenovo)天逸510S
      操作系统:Windows7
      软件名称:CAD2008


步骤/教程

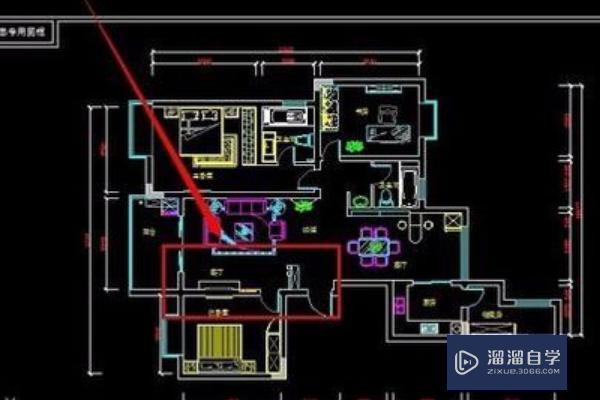

1、可以看到了这里就是一个平面图,现在要把电视墙的立面图画出来。

CAD立面转角怎么画?

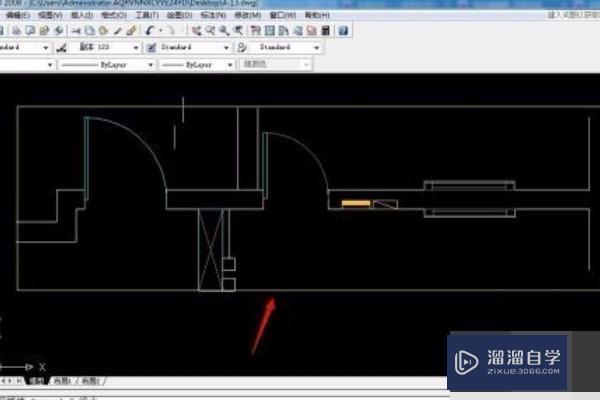

2、首先把这墙体都复制出来,在把多余的删除去。

CAD立面转角怎么画?

3、可以看到了删除外面的效果出来。

CAD立面转角怎么画?

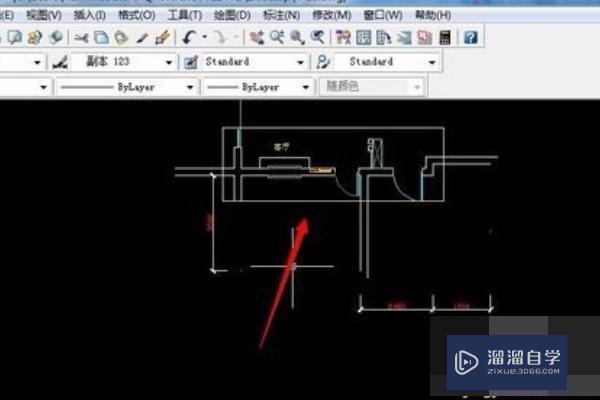

4、这里在用标注看看长度有多长,这里长是6280高是2750,一般高度都是2750毫米也有高一点的,看情况而定。

CAD立面转角怎么画?

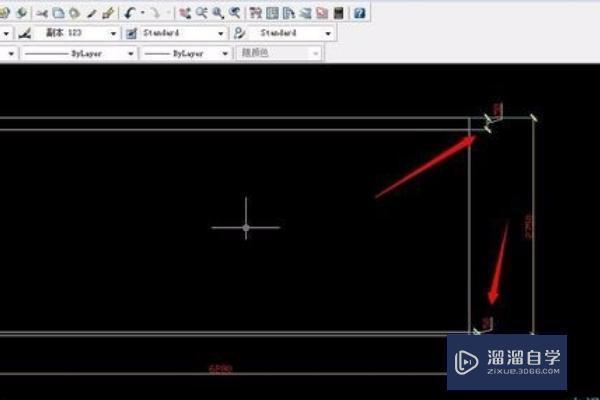

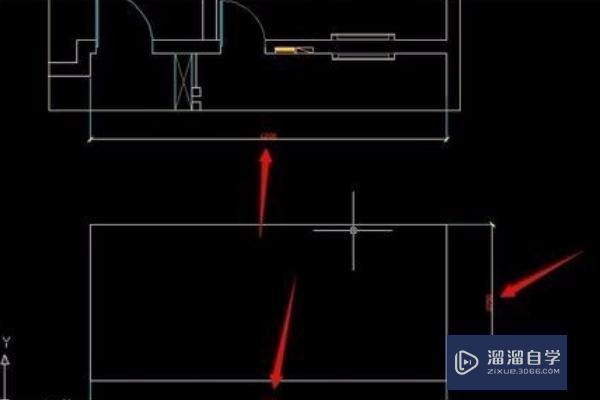

5、在画出如下图,上面的高度是150是吊顶的,下面是50是踢脚线。

CAD立面转角怎么画?

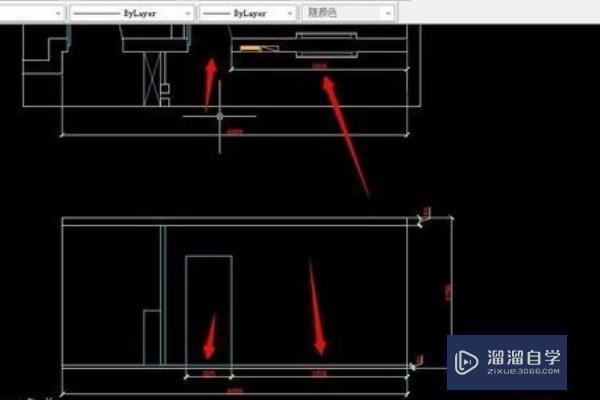

6、这里在画如3200毫米的宽度,门的高度一般是2000毫米左右。

CAD立面转角怎么画?

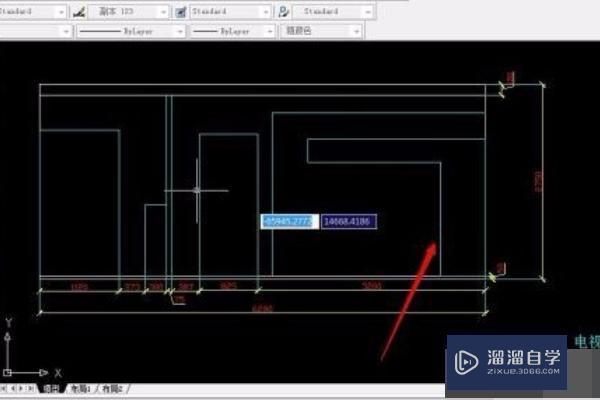

7、如下图可以看到了这里画出门宽度825、旁边跟着尺寸来进行来就可以了,要灵活一点,多一点少一点都是可以的。

CAD立面转角怎么画?

8、画好上面之后就可以画电视墙面了,其实电视墙面是很容易画出来的,所显示出来。

CAD立面转角怎么画?
