Revit模型导入Lumion的方法

文章来源:3D溜溜网 发布时间:2021-04-29 11:54:02 浏览量:64

今天给大家分享个Revit将模型导入Lumion的方法,且方便模型的调整修改的介绍。下面就给大家带来具体操作。希望能帮助到有需要的人。学会的话记得关注溜溜自学哦!本教程内容来源于网络收集,内容仅供参考和学习,如需具体解决问题请观看专业课程。

工具/软件

     Lumion
     Revit模型

Revit设置

第1步

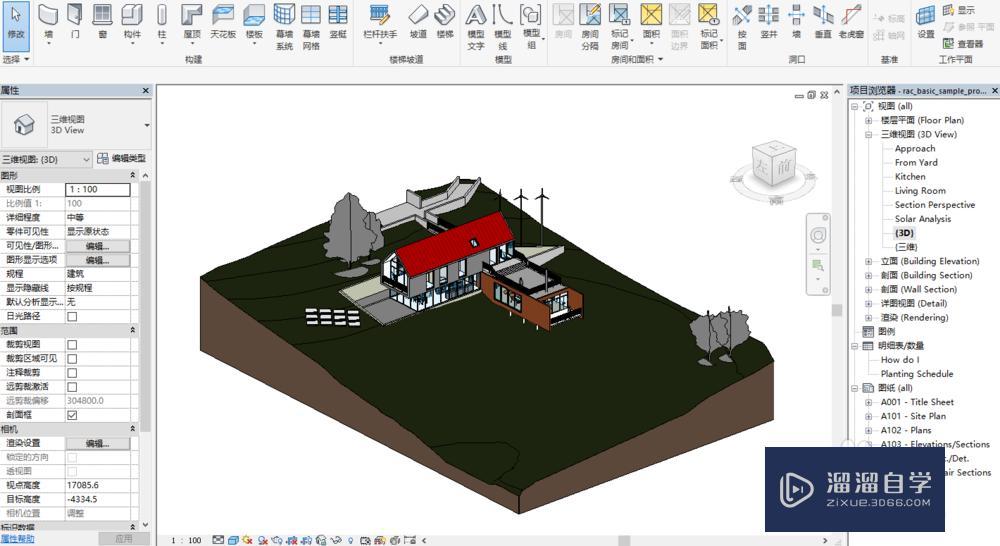

      首先打开Revit,再开启我们需要导出模型的Revit文件。
Revit模型导入Lumion的方法
第2步

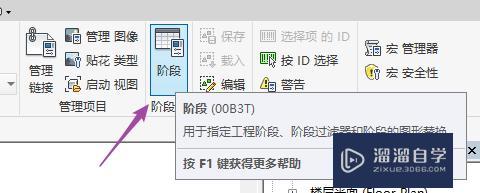

      点击管理选项卡下的阶段,弹出工程阶段对话框;
Revit模型导入Lumion的方法
第3步

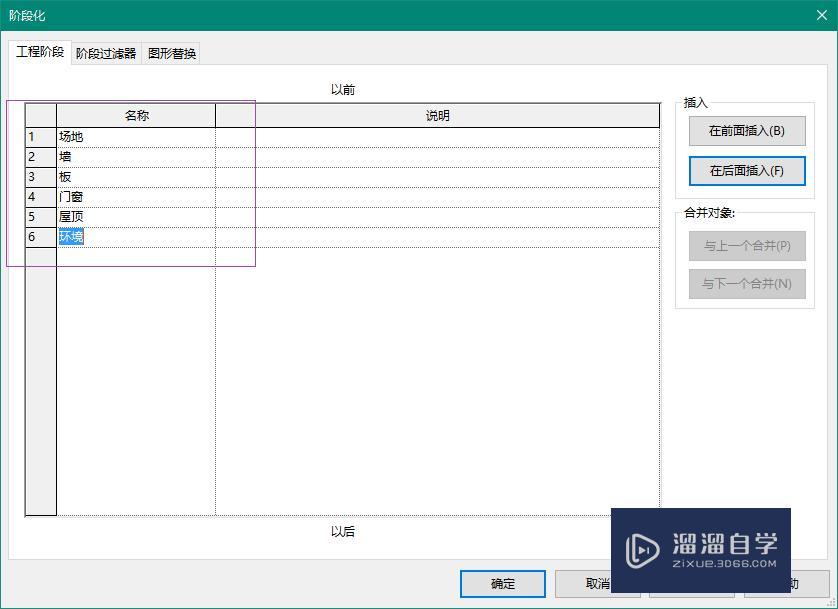

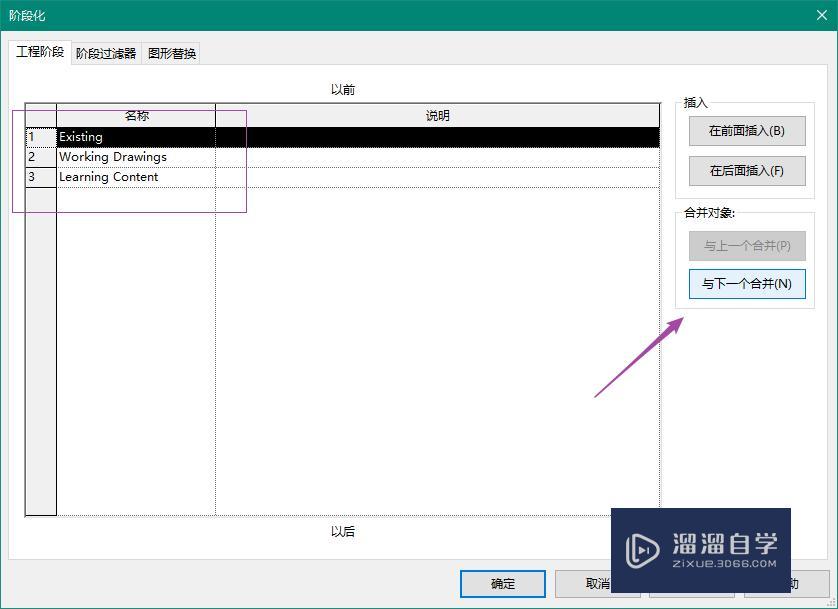

      阶段化的窗口下,点击左侧合并对象中的“与下一个合并”,将所有的阶段合并,按照模型类型进行,重命名!
Revit模型导入Lumion的方法
Revit模型导入Lumion的方法
第4步

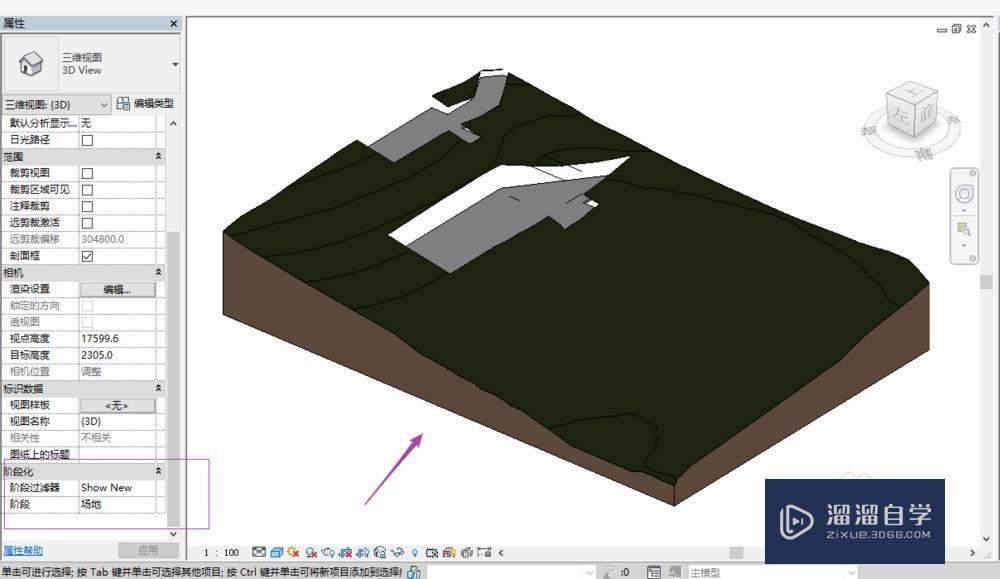

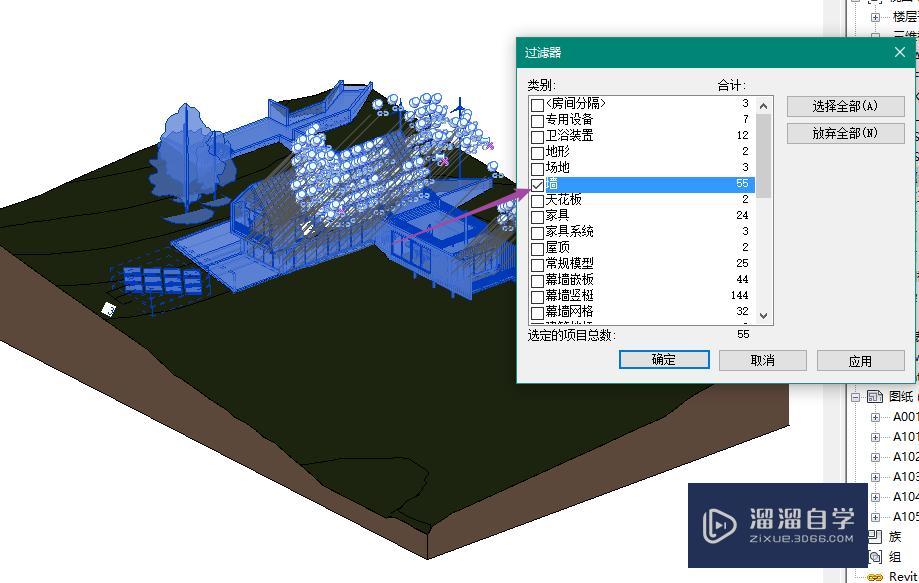

      在模型中选中框选所有的构件,通过状态栏上的过滤器,将所有的“墙”图元过滤出来;注意属性下阶段过滤器选择“显示新建”;
Revit模型导入Lumion的方法
Revit模型导入Lumion的方法
第5步
      将所有的构件图元全部按上述方法放置到相应的阶段;
Revit模型导入Lumion的方法
第6步

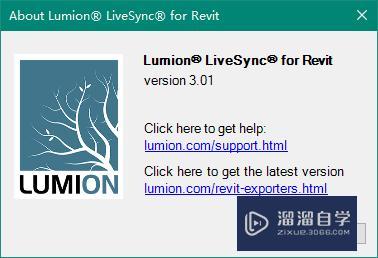

      按装Lumion licesync For Revit 插件,下载地址可以留言获取下载地址;
Revit模型导入Lumion的方法
第7步

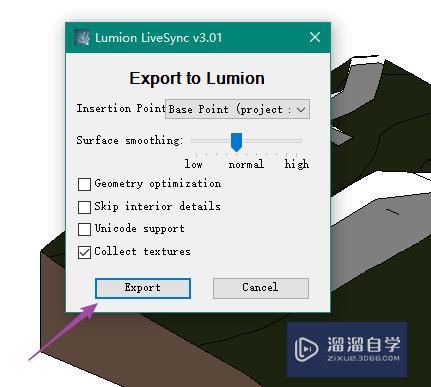

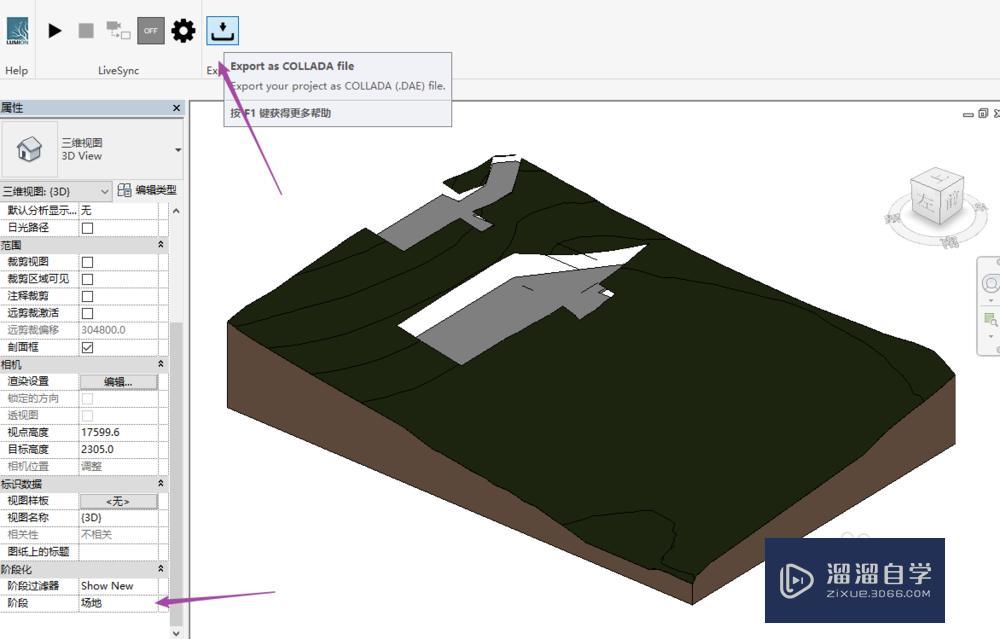

      对应每个阶段的模型,点击导出过程“dAE”文件;
Revit模型导入Lumion的方法
Revit模型导入Lumion的方法
第8步

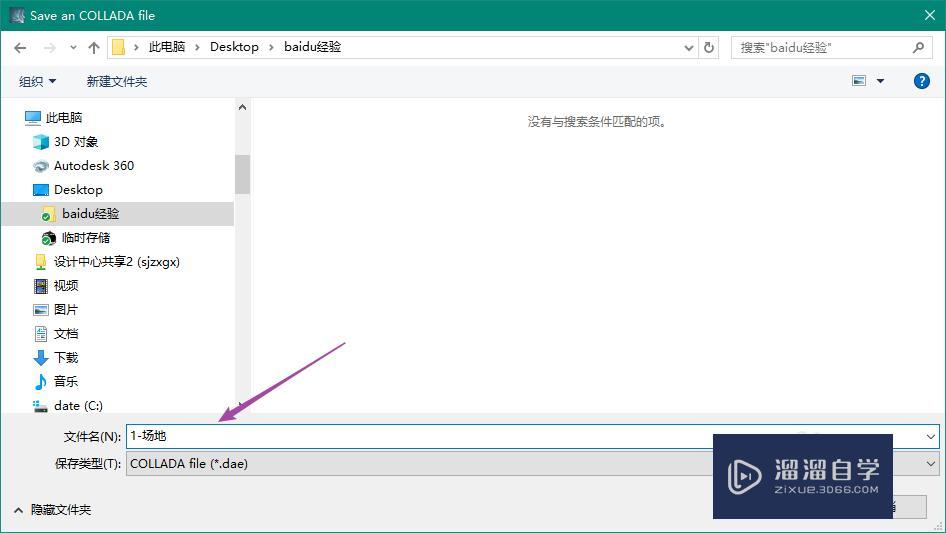

      设置导出保存的位置,并对保存的文件进行重命名;
Revit模型导入Lumion的方法
第9步

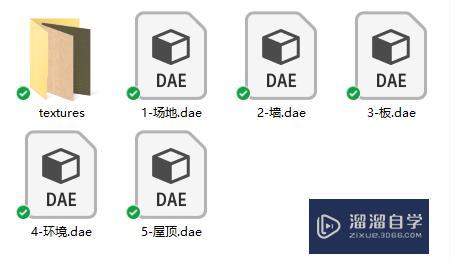

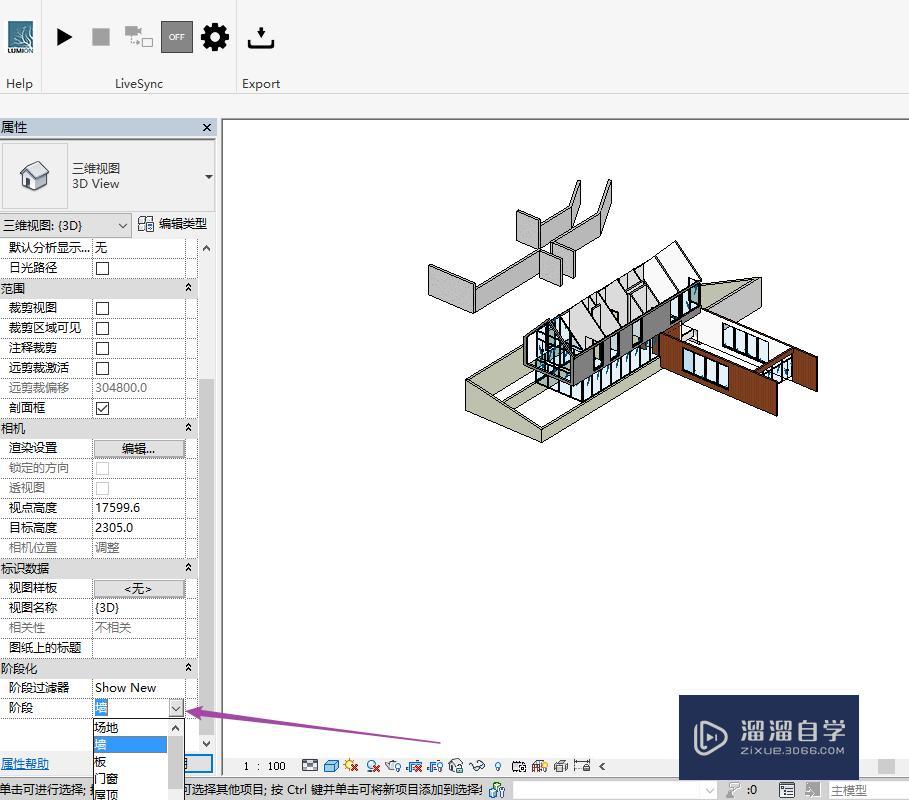

      点击切换阶段,导出全部阶段文件,到文件夹下;
Revit模型导入Lumion的方法
Revit模型导入Lumion的方法

Revit模型导入Lumion

第1步

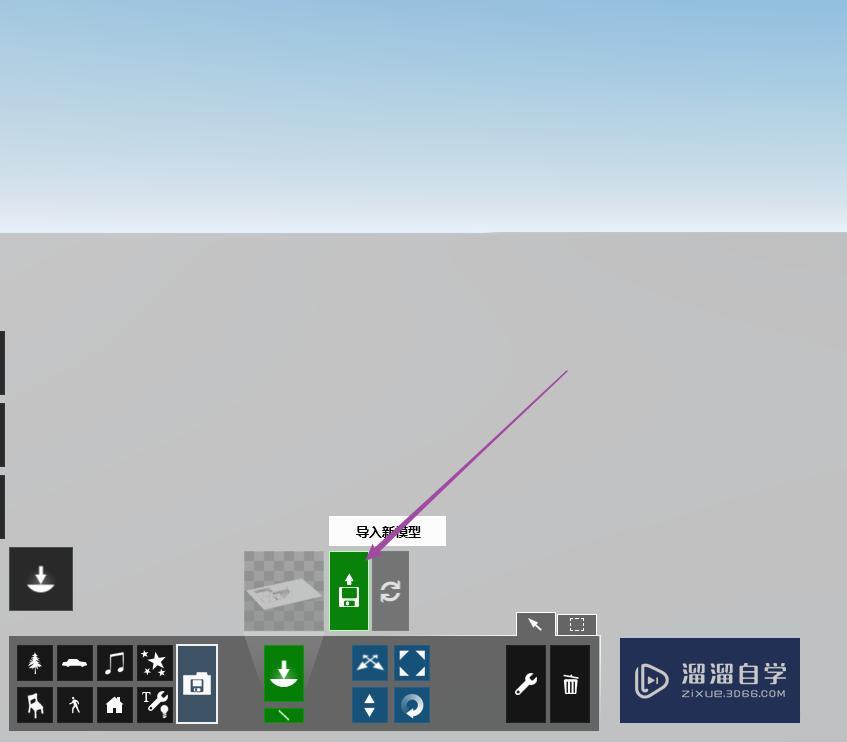

      打开Lumion软件,在Lumion的工作页面选择“导入新模型”。
Revit模型导入Lumion的方法
第2步

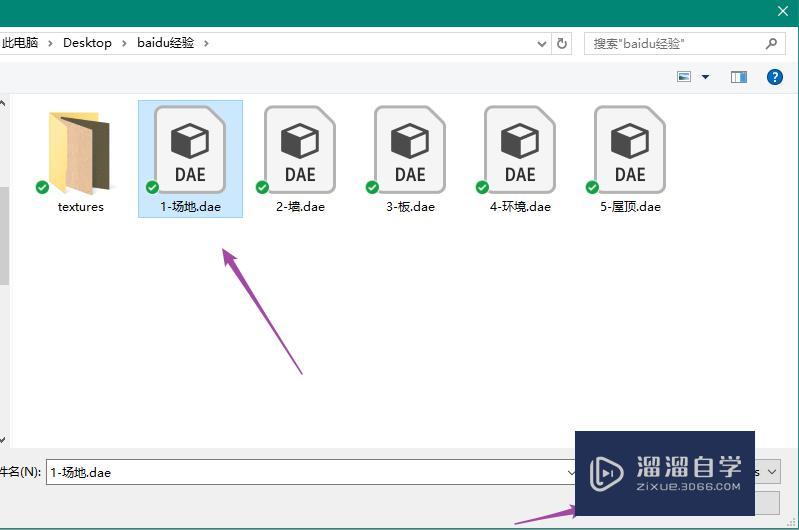

      确定导入新模型的命令后在弹出文件的浏览窗口选择我们使用Revit导出的dAE模型文件,确定打开。
Revit模型导入Lumion的方法
第3步

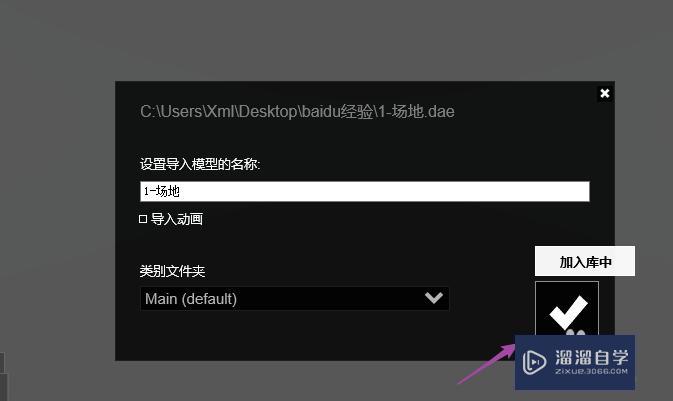

      打开新的模型文件时会弹出属性设置窗口,在里面可以对新模型进行Lumion命名,Lumion会默认以原始文件名对模型进行命名,命名完成之后点击勾选确定即可。依次导入全部的dAE文件;
Revit模型导入Lumion的方法
Revit模型导入Lumion的方法
第4步

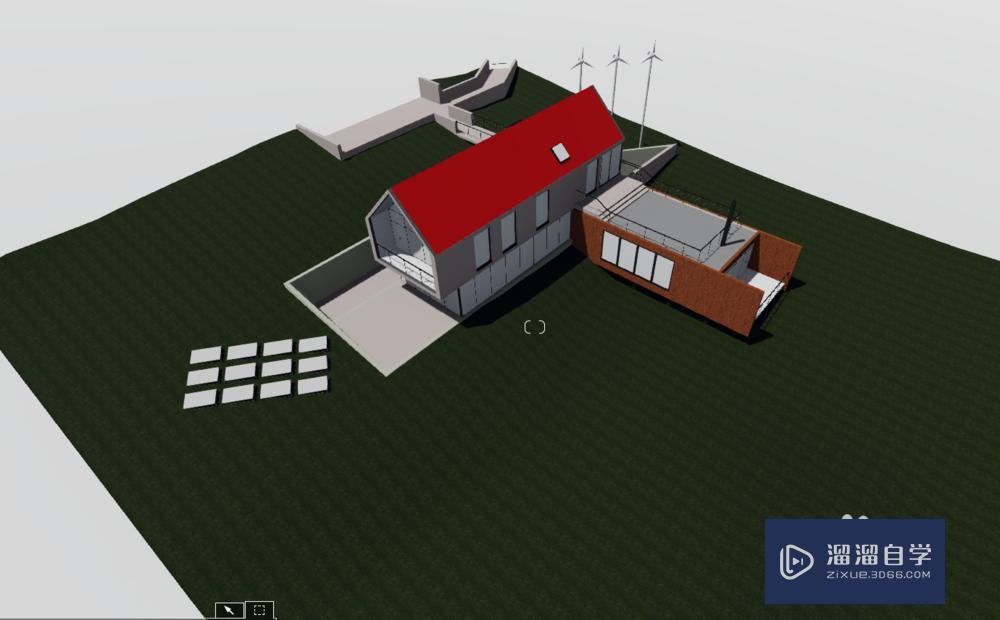

      最后将所有的模型进行放置,Lumion会显示箭头提示,直接点击鼠标左键即可进行模型的放置,然后我们可以看到导入的模型已经在Lumion的画面中显示。
Revit模型导入Lumion的方法
第5步

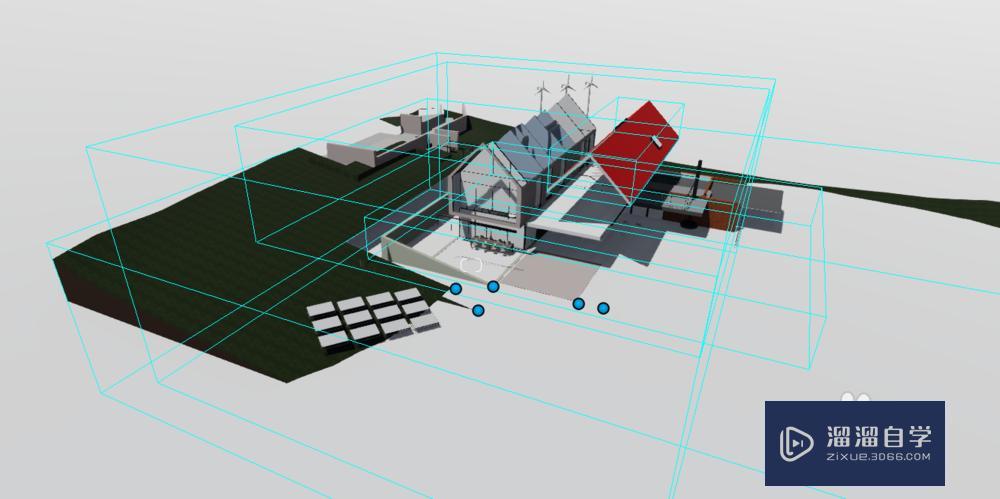

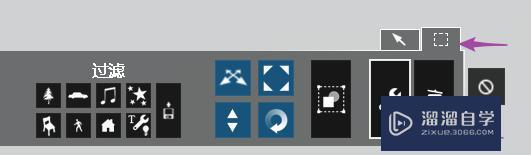

      切换到“移动模式”下的“关联菜单”,框选窗口中放置的文件;
Revit模型导入Lumion的方法
Revit模型导入Lumion的方法
第6步

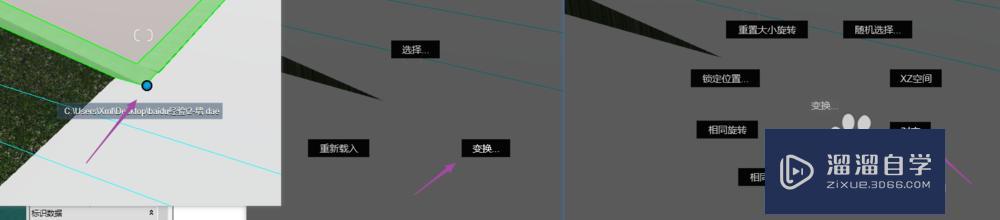

      点击任意一个模型的原点,选择“变换”,新窗口选择“对齐”,所有的模型之间的位置关系就对其好了。
Revit模型导入Lumion的方法
第7步

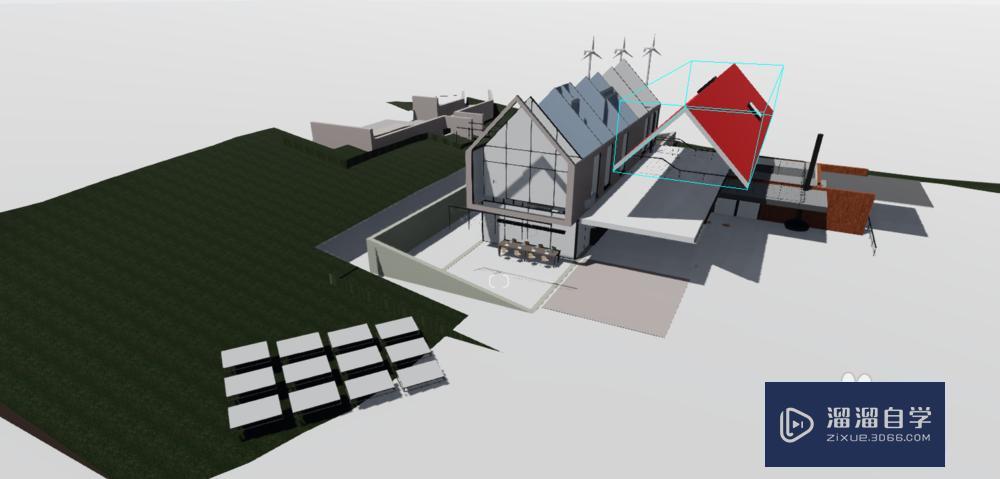

      将所有的模型适当向上移动一定距离,后面可以通过修改材质,渲染图片及视频了!
Revit模型导入Lumion的方法
