怎样能把CAD图形导入到Word文档里?

文章来源:3D溜溜网 发布时间:2021-04-08 14:33:58 浏览量:39

工具/软件

      电脑型号:联想(Lenovo)天逸510S
      操作系统:Windows7
      软件名称:CAD2007、Word2007


步骤/教程

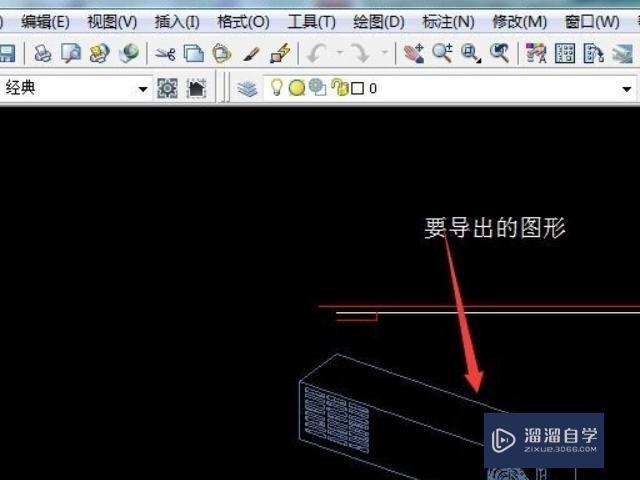

1、首先在AutoCAD2007中,画好图形。这时候底色是黑色,不能直接截图载入某些文件中,同时截图可能会使图片清晰度不够。

怎样能把CAD图形导入到Word文档里,并且图像清晰?

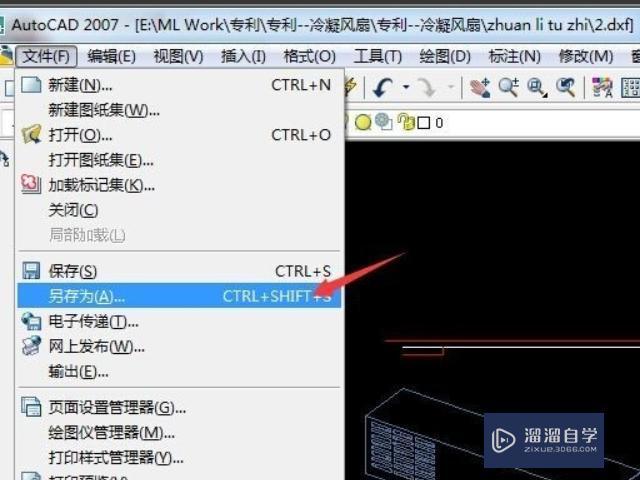

2、首先点击文件--另存为,开始保存

怎样能把CAD图形导入到Word文档里,并且图像清晰?

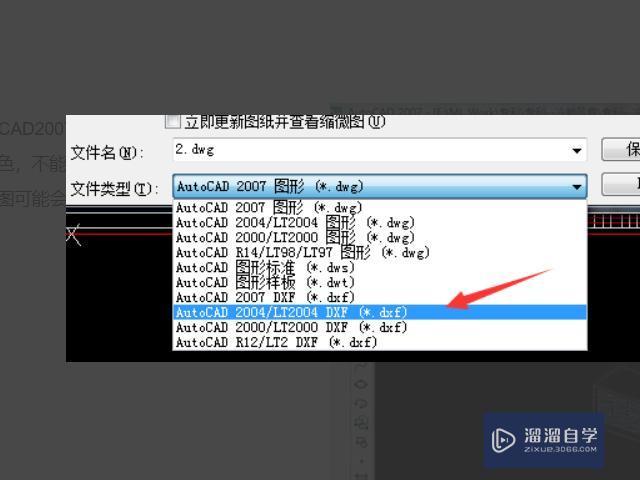

3、在弹出的对话框中,选择保存位置和文件名,同时注意文件类型选择下拉列表中的2004/LT2004 DXF模式

怎样能把CAD图形导入到Word文档里,并且图像清晰?

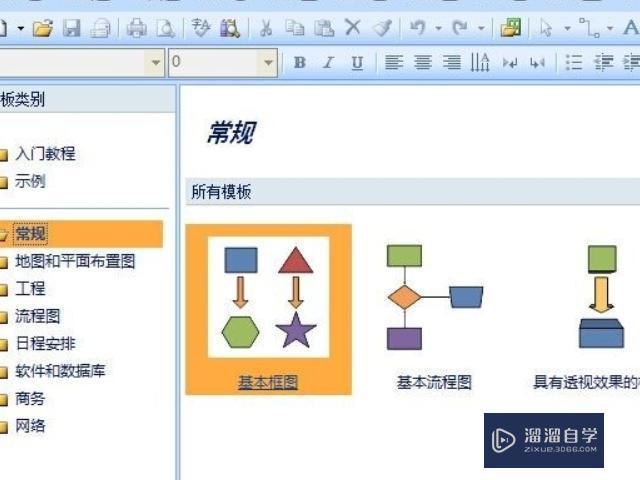

4、打开visio 2007,新建常规中的基本框图即可。

怎样能把CAD图形导入到Word文档里,并且图像清晰?

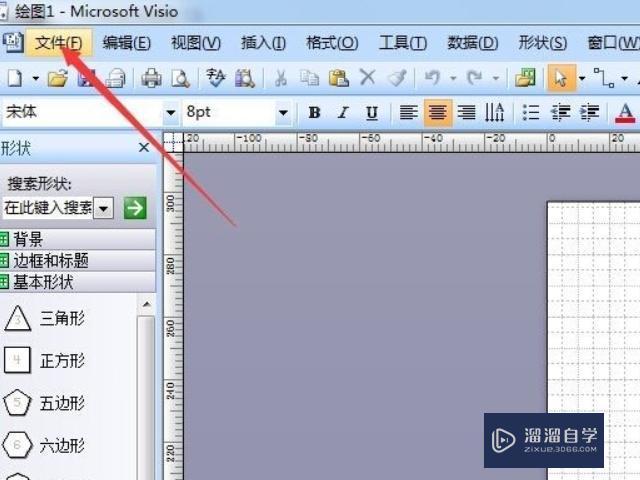

5、进入界面后,点击文件--页面设置。

怎样能把CAD图形导入到Word文档里,并且图像清晰?

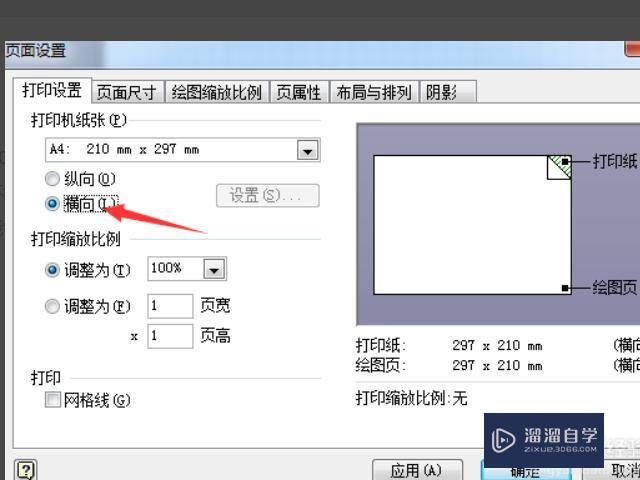

6、在弹出的页面设置对话框中,将纵向改为横向页面。

怎样能把CAD图形导入到Word文档里,并且图像清晰?

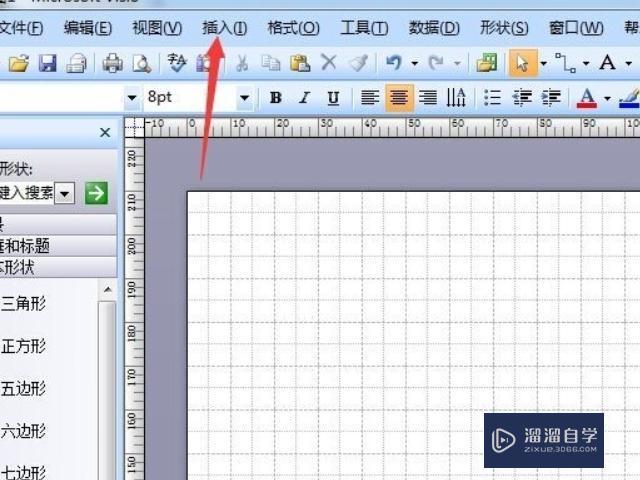

7、如图所示,点击插入--CAD绘图

怎样能把CAD图形导入到Word文档里,并且图像清晰?

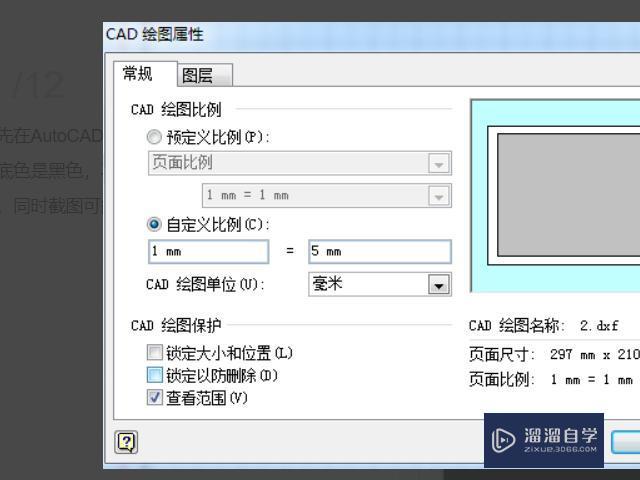

8、在弹出的对话框中,选择刚才保存的DXF文件,剩下的设置如图所示,选择“自定义比例”。

怎样能把CAD图形导入到Word文档里,并且图像清晰?

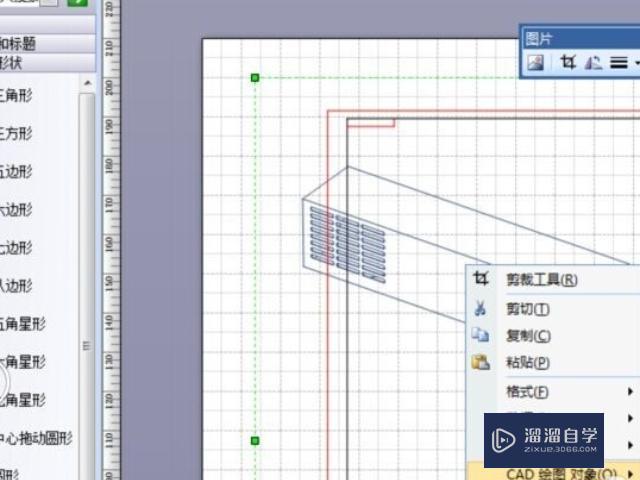

9、导入完成后,在图形上右击,选择CAD绘图对象--转换,弹出对话框后选择确定。

怎样能把CAD图形导入到Word文档里,并且图像清晰?

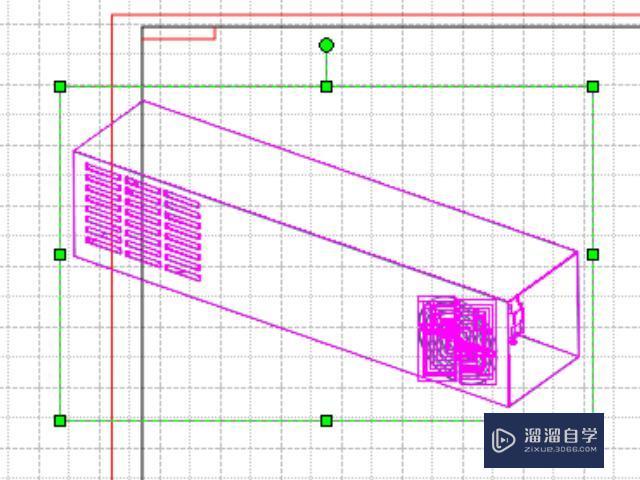

10、之后可以选择要导出的图形,如图选择,按下ctrl+C或者右击选择复制。

怎样能把CAD图形导入到Word文档里,并且图像清晰?

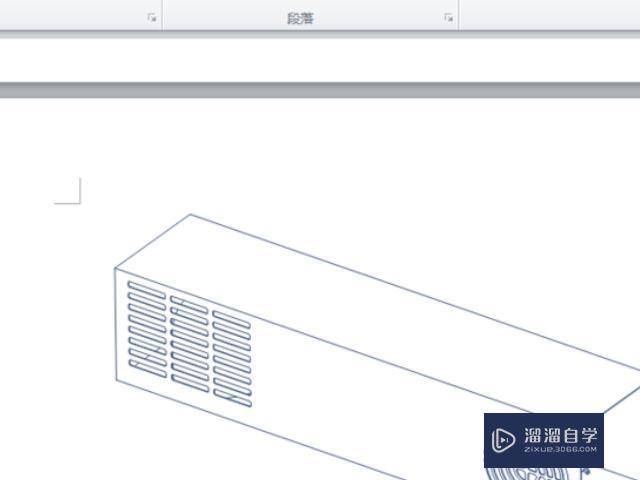

11、再在Word中ctrl+V粘贴,就可以很清晰的将CAD中的图形导入Word中,并且底色是白色。

怎样能把CAD图形导入到Word文档里,并且图像清晰?
