SolidWorks中怎样画篮球?

文章来源:3D溜溜网 发布时间:2021-03-30 11:25:52 浏览量:56

在SolidWorks中如何画一个篮球呢?下面我们一起来看一下在SolidWorks中如何画一个篮球,学会的话记得关注溜溜自学哦!本教程内容来源于网络收集,内容仅供参考和学习,如需具体解决问题请观看专业课程。

SolidWorks中怎样画篮球?
SolidWorks中怎样画篮球?

SolidWorks画篮球

第1步

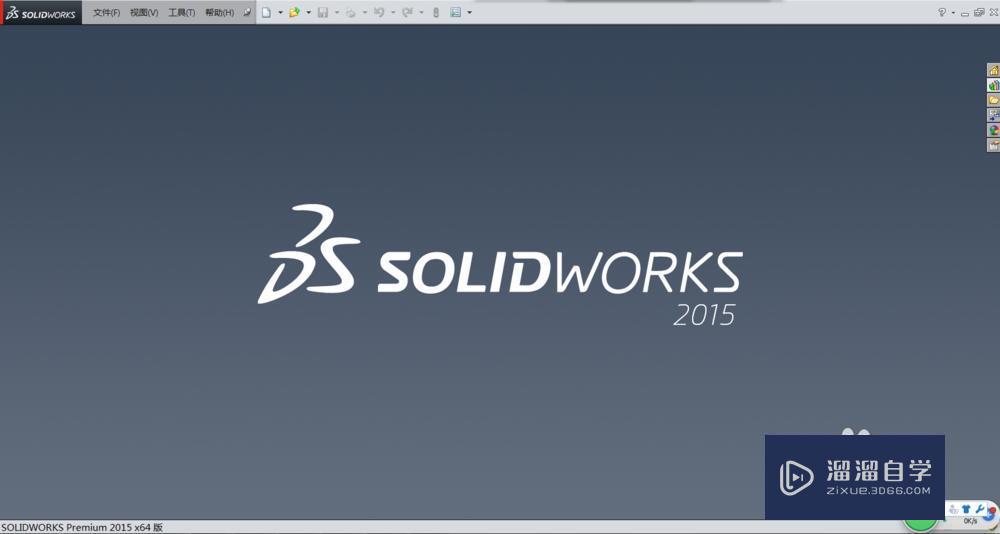

      打开SolidWorks软件,如下图
SolidWorks中怎样画篮球?
第2步

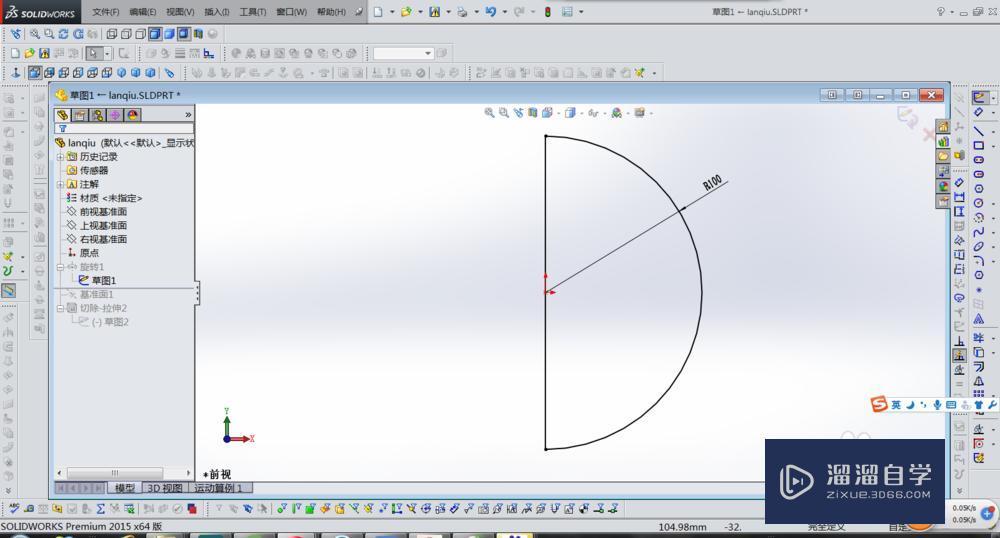

      画一个半圆,如下图,半径100
SolidWorks中怎样画篮球?
第3步

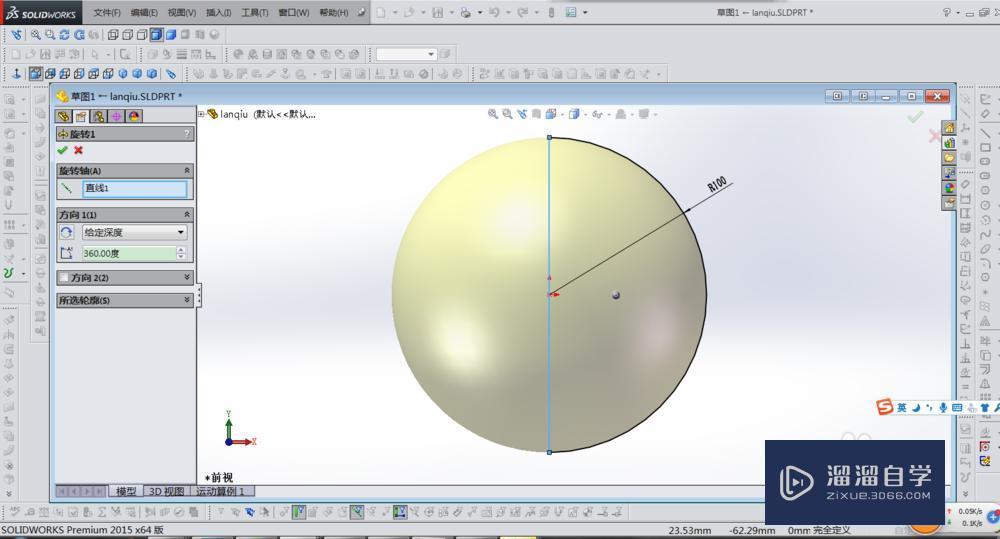

      以中心线为轴,圆周旋转草图,生成球体,如下图
SolidWorks中怎样画篮球?
SolidWorks中怎样画篮球?
第4步

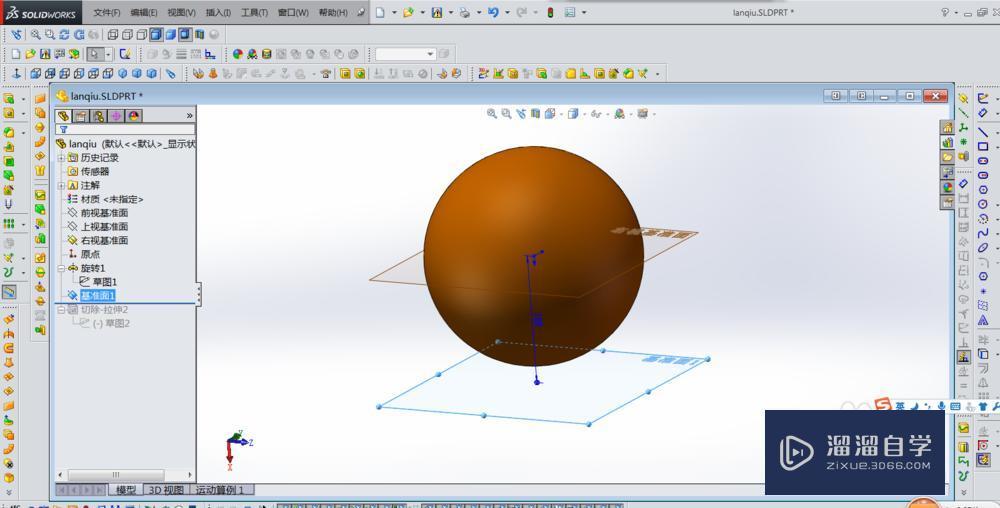

      新建一个基准面,距离右视基准面120mm,如下图
SolidWorks中怎样画篮球?
第5步

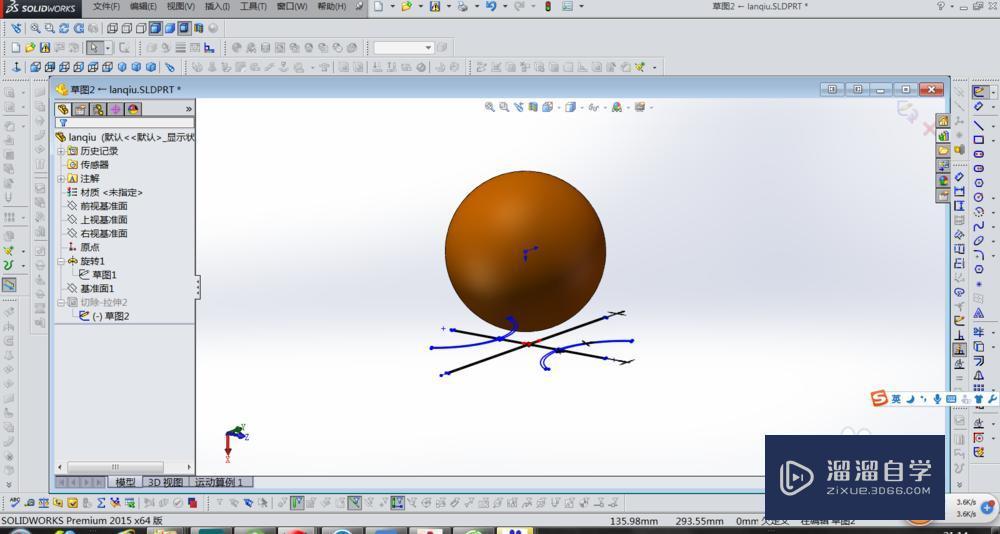

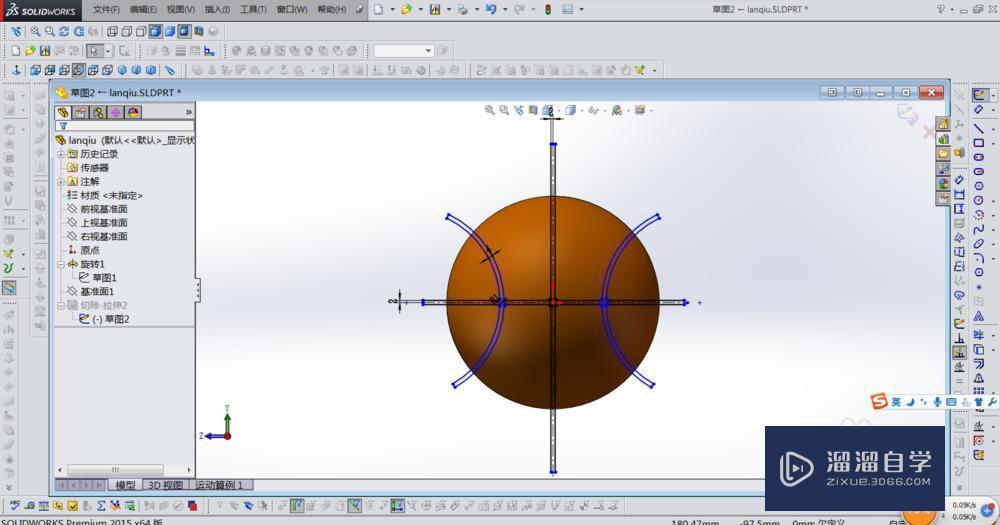

      在新建的基准面上作下图,尺寸如下
SolidWorks中怎样画篮球?
SolidWorks中怎样画篮球?
第6步

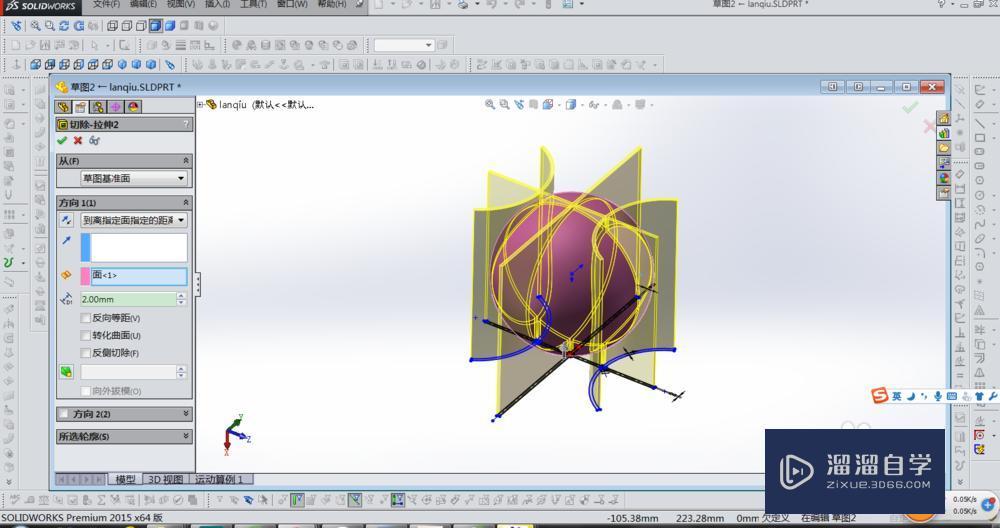

      重点来了,选择“切除-拉伸”,如下图,选择球面,选择离切除面2mm,其余按界面中参数选择
SolidWorks中怎样画篮球?
第7步

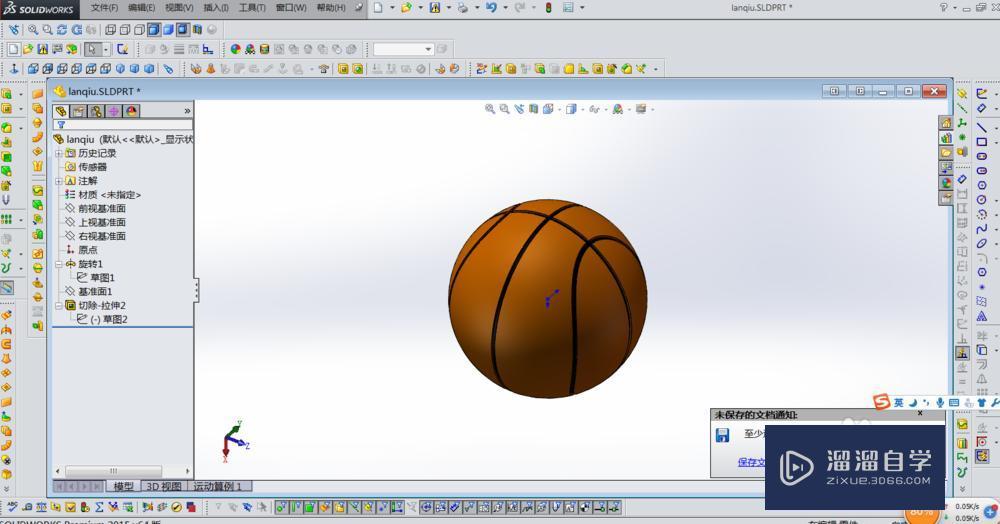

      点击“确定”,完成对篮球的绘制,如下图
SolidWorks中怎样画篮球?

特别提示

      对各命令的熟练应用是重点
