SolidWorks中拉伸命令怎么使用?

文章来源:3D溜溜网 发布时间:2021-03-30 11:28:20 浏览量:60

SolidWorks作为机械工程三维建模软件中使用非常广泛的一个软件,功能强大,易学易用,操作简便,对于每一个工程师或设计师来说都是必须掌握的必不可少的一个软件。其中拉伸命令也是最简单最常用的一个命令,下面跟我一起了解下吧,希望能帮助到有需要的人。学会的话记得关注溜溜自学哦!本教程内容来源于网络收集,内容仅供参考和学习,如需具体解决问题请观看专业课程。

SolidWorks中拉伸命令怎么使用?

方法/步骤

第1步

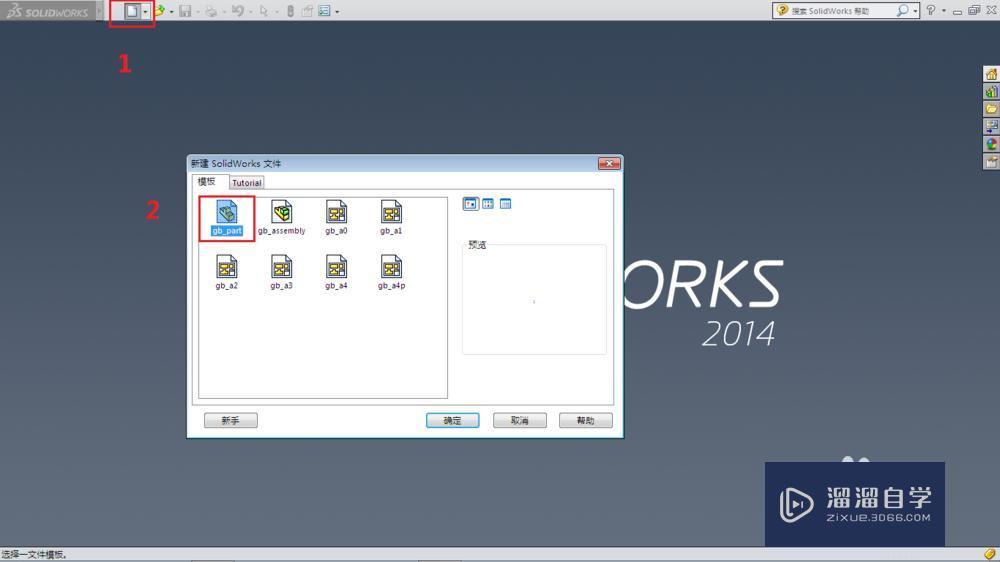

      打开SolidWorks2014版软件,点击新建按钮,选择新建零件图,进入零件编辑界面。
SolidWorks中拉伸命令怎么使用?
第2步
      要想进行三维建模,先要画好草图,单击草图绘制命令,再点击前视基准面,进入草图编辑界面。
SolidWorks中拉伸命令怎么使用?
第3步

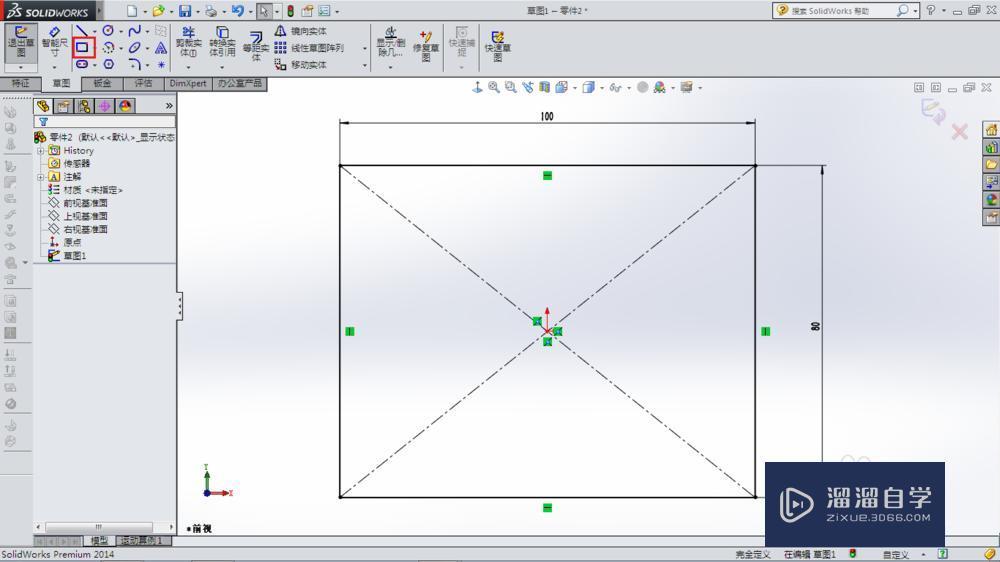

      单击矩形命令,确定好尺寸,我这里画了一个100mm×80mm的长方形,再退出草图编辑界面。
SolidWorks中拉伸命令怎么使用?
第4步

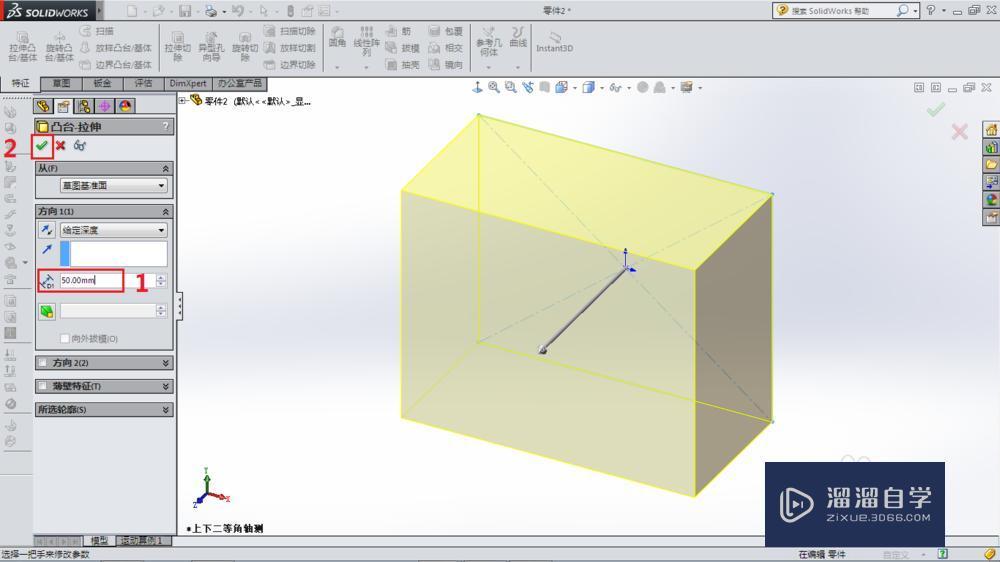

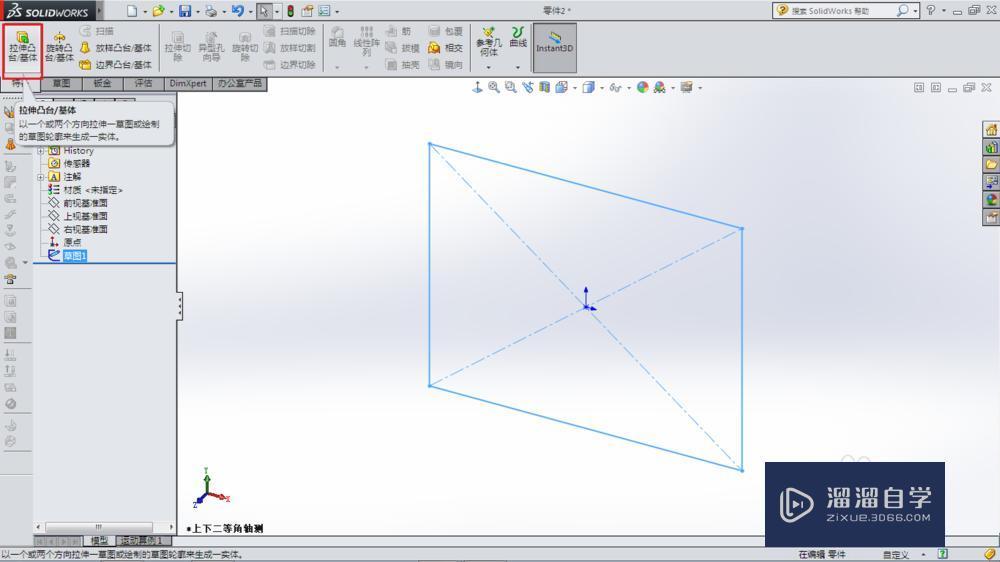

      点击特征菜单栏里面的拉伸凸台按钮,给定深度输入一个深度值,点确定就可以拉伸成为一个长方体了。
SolidWorks中拉伸命令怎么使用?
SolidWorks中拉伸命令怎么使用?
第5步

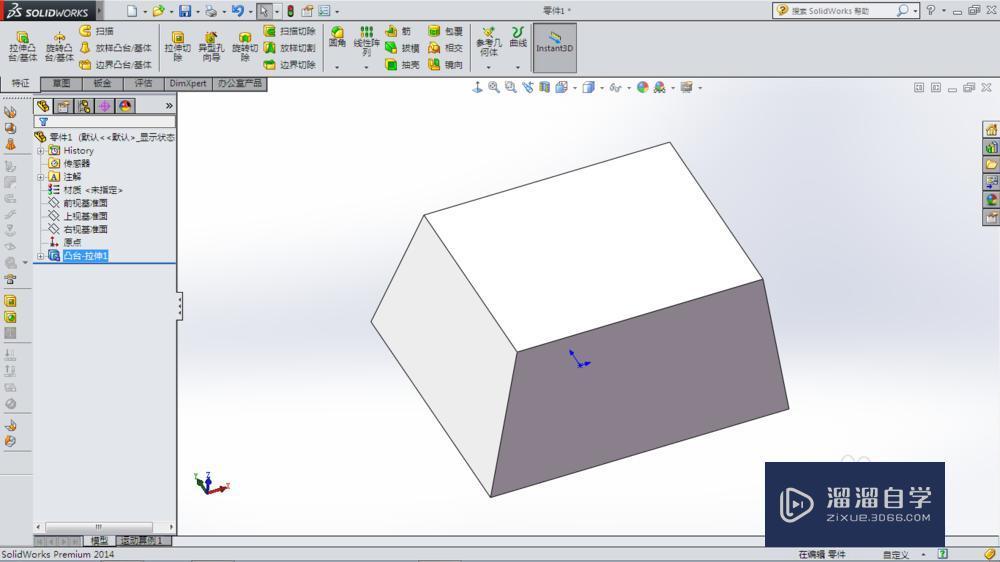

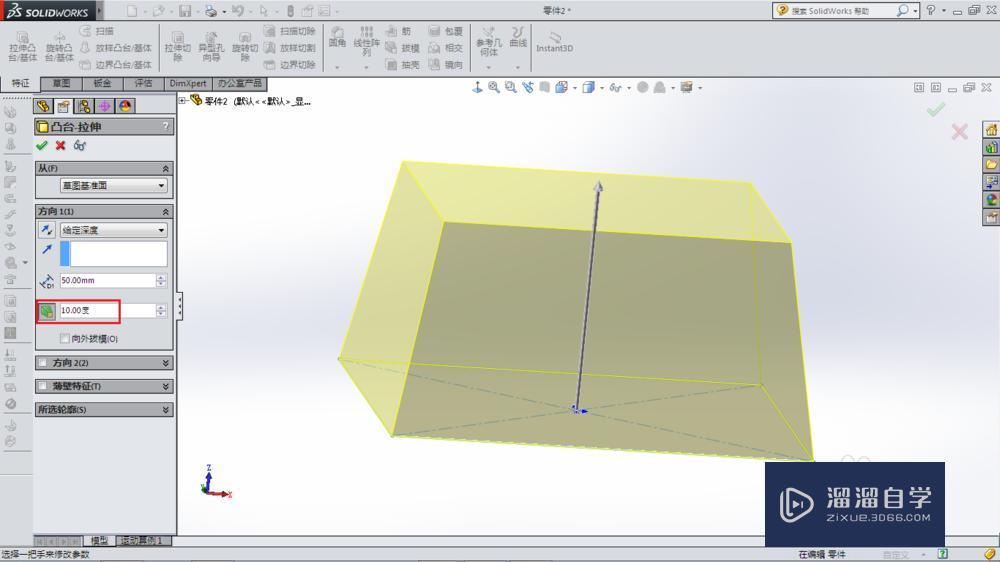

      在输入深度值编辑时,也可以进行拔模斜度编辑,输入一个角度值,就可以拉伸成为一个带有锥度的凸台。
SolidWorks中拉伸命令怎么使用?
第6步

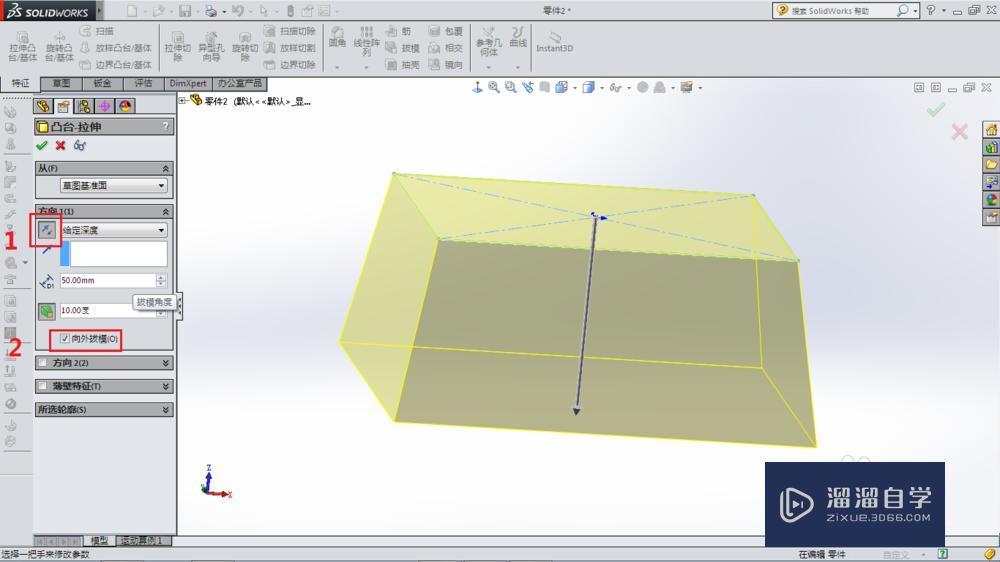

      点击给定深度旁边的反向按钮,还可以对凸台进行反向拉伸。同样拔模方向也可以自行设定,默认是向内拔模,如果勾选向外拔模就会出现不同的效果。
SolidWorks中拉伸命令怎么使用?

特别提示

      注意拉伸命令中各参数可以任意设定就可以得到不同的效果。
