我们使用SolidWorks绘制机械图形的时候,一般绘制的都是平面图形,那么如何对平面图形进行拉伸呢?下面我就带大家了解一下,希望能帮助到有需要的人。学会的话记得关注溜溜自学哦!本教程内容来源于网络收集,内容仅供参考和学习,如需具体解决问题请观看专业课程。
我们使用SolidWorks绘制机械图形的时候,一般绘制的都是平面图形,那么如何对平面图形进行拉伸呢?下面我就带大家了解一下,希望能帮助到有需要的人。学会的话记得关注溜溜自学哦!本教程内容来源于网络收集,内容仅供参考和学习,如需具体解决问题请观看专业课程。

方法/步骤
第1步

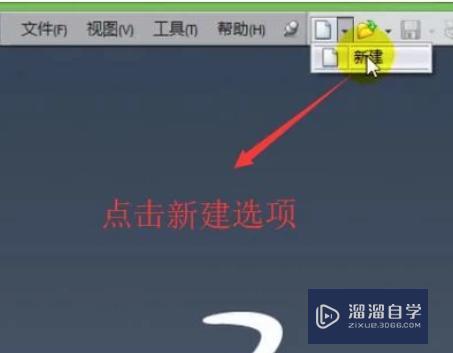

首先打开SolidWorks软件,点击顶部的新建选项,如下图所示

第2步

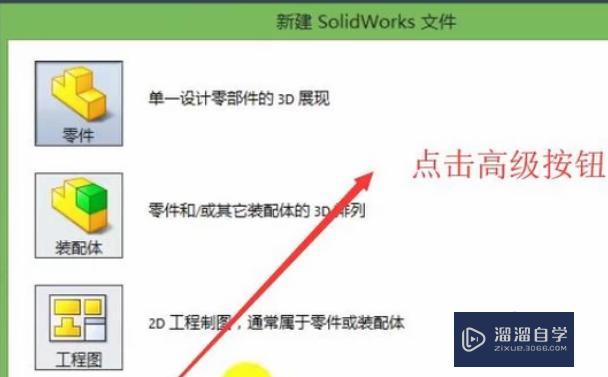

接下来在弹出的新建SolidWorks文件界面中点击左下角的高级按钮,如下图所示

第3步

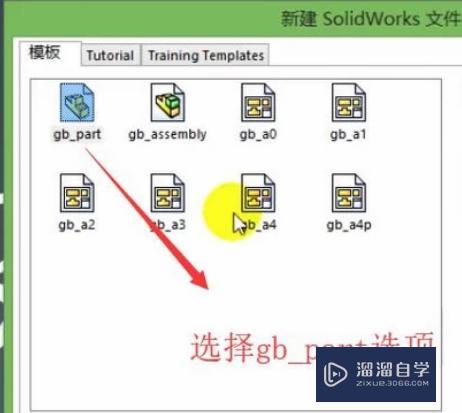

然后我们切换到模板选项卡,选择里面的gb_part选项,如下图所示

第4步

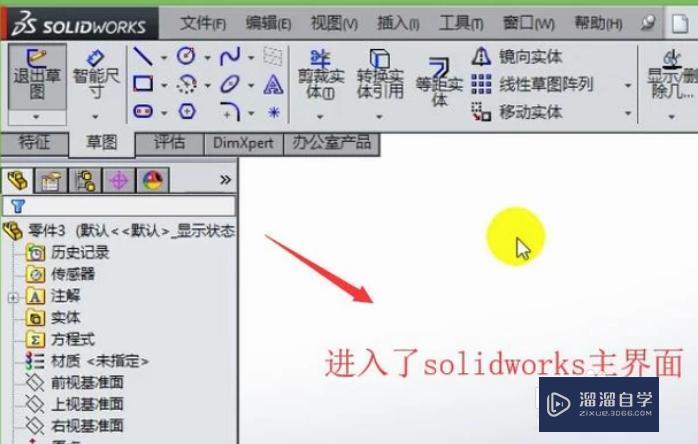

接下来会进入到SolidWorks主界面,下面将会在这个界面进行平面图形的绘制以及拉伸,如下图所示

第5步

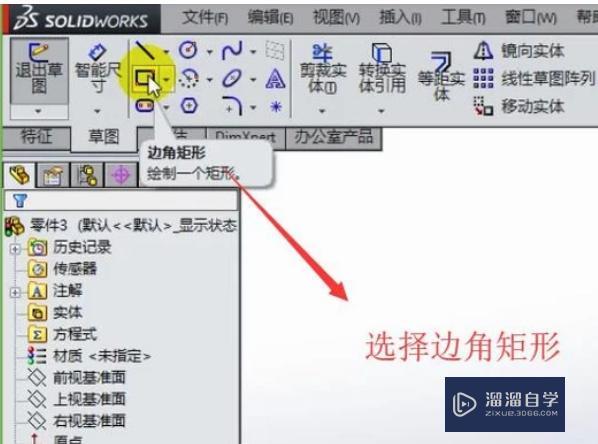

我们先点击顶部的边角矩形按钮选项,如下图所示,接着会用它来绘制矩形

第6步

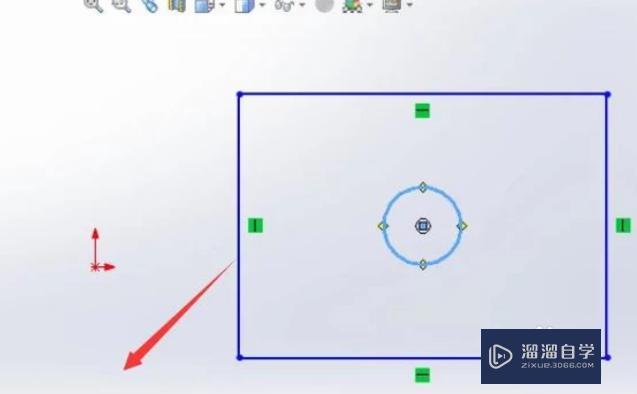

接下来我们运用边角矩形工具在SolidWorks主界面绘制一个矩形,如下图所示,注意要绘制正面视图

第7步

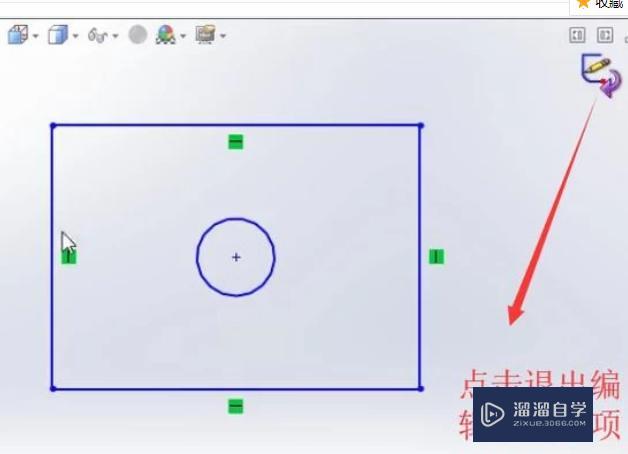

然后我们点击右上角的退出编辑模式选项,如下图所示,只有退出编辑模式才能进行拉伸

第8步

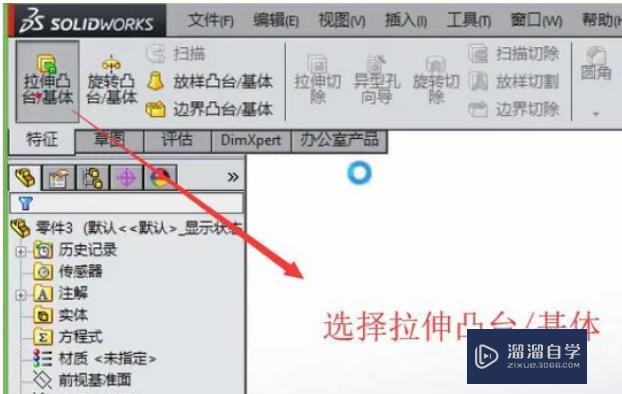

接着我们看到左上角的菜单栏已经出现了拉伸凸台/基体菜单,我们点击它,如下图所示

第9步

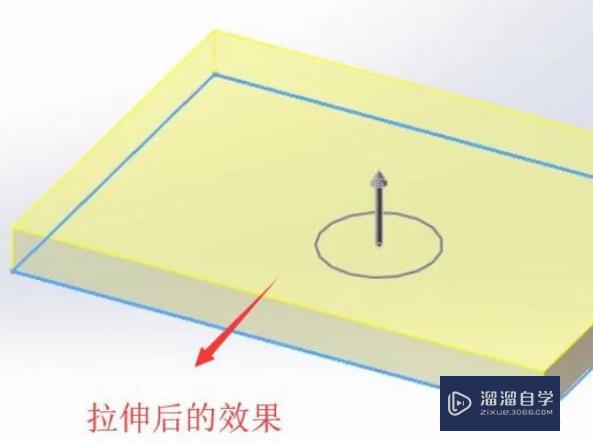

最后用拉伸凸台/基体菜单给矩形进行拉伸以后就可以看到如下图所示的效果了
