UG怎么导出二维图?

文章来源:3D溜溜网 发布时间:2021-03-24 13:58:54 浏览量:44

UG都是用来画三维图的,那么二维图纸应该怎么导出呢?下面我就演示给大家看,希望能帮助到有需要的人。学会的话记得关注溜溜自学哦!本教程内容来源于网络收集,内容仅供参考和学习,如需具体解决问题请观看专业课程。

UG怎么导出二维图

方法/步骤

第1步
      首先打开UG,加载要导出二维图纸的3D图档点击启动——点击制图
UG怎么导出二维图
第2步
      进入制图页面后点击新建图纸页
UG怎么导出二维图
第3步
      进入图纸选项,根据3D图纸的大小设置图纸尺寸,
UG怎么导出二维图
第4步
      点击视图创建向导,
UG怎么导出二维图

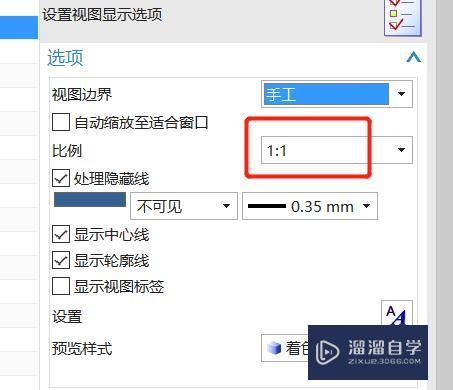

第5步
      打开的命令页里的选项里比例一定要确认是自己想要的比例,其他根据自己需求设置
UG怎么导出二维图

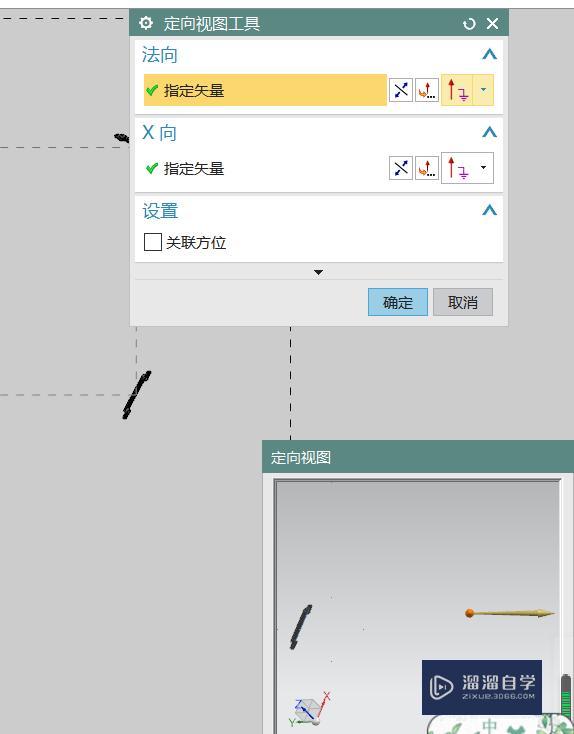

第6步
      视图创建向导里的方向,点击customized view可以更改视图方向(正常不需要更改,特殊视角的视图)
UG怎么导出二维图

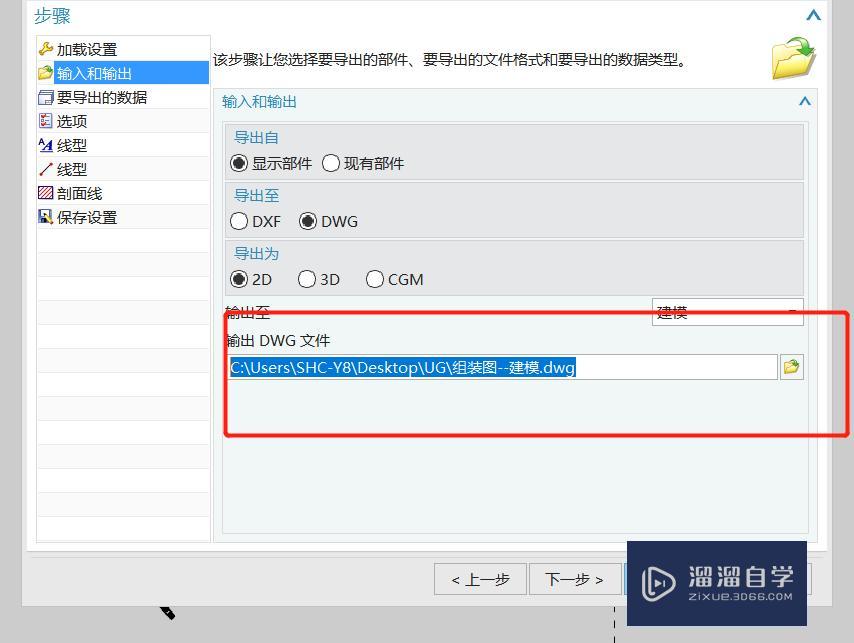

第7步
      完成上面步骤后,一定要点击保存,然后打开文件——导出——AutoCAD DXF/dwg,弹出的 选项卡里输出文件位置根据自己需要设置,其他可以不更改,点击完成后就可以等软件自动操作了。
UG怎么导出二维图
