UG8.0装配快捷键设置教程

文章来源:3D溜溜网 发布时间:2021-03-24 14:16:17 浏览量:61

在UG装配中需要多次操作移动、约束、可回滚编辑、插入任务环境中的草图、定向视图到草图、完成草图等命令。来回点鼠标操作繁琐,如果有快捷键就会事半功倍。下面介绍快捷键的设置和定制,希望能帮助到有需要的人。学会的话记得关注溜溜自学哦!本教程内容来源于网络收集,内容仅供参考和学习,如需具体解决问题请观看专业课程。

方法/步骤

第1步

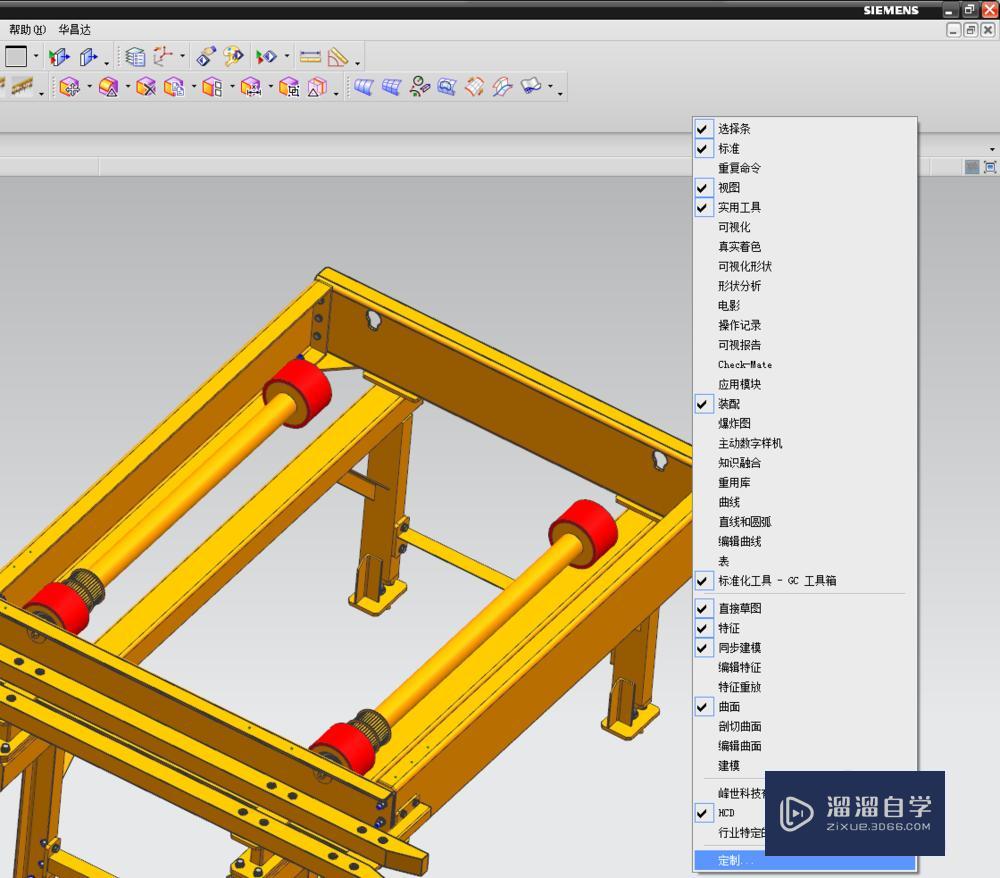

      右键命令图标栏空白处,选择“定制”。需要在装配环境中设置。选择“键盘”。
UG8.0装配快捷键设置
UG8.0装配快捷键设置
第2步

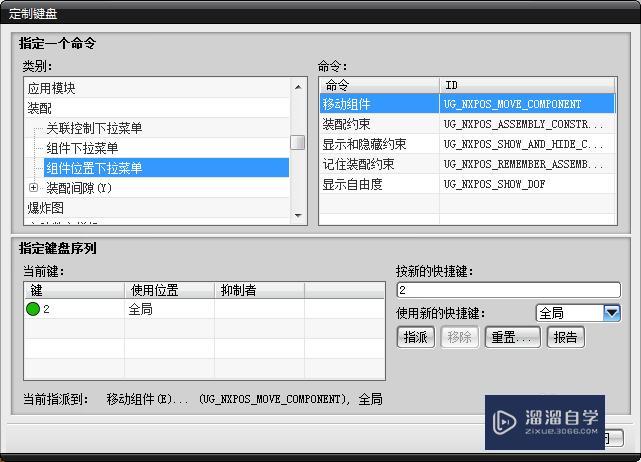

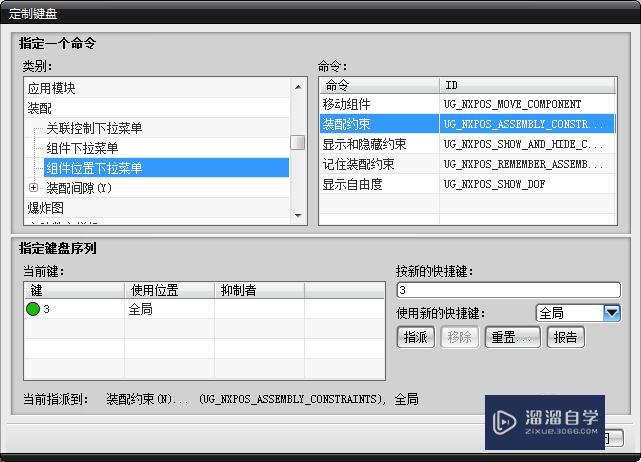

      找到“装配”---“组件”---“添加组件”,将快捷键设置为1,并“指派”。找到“移动组件”,快捷键指派为2。将“装配约束”指派快捷键为3。
UG8.0装配快捷键设置
UG8.0装配快捷键设置
UG8.0装配快捷键设置
第3步

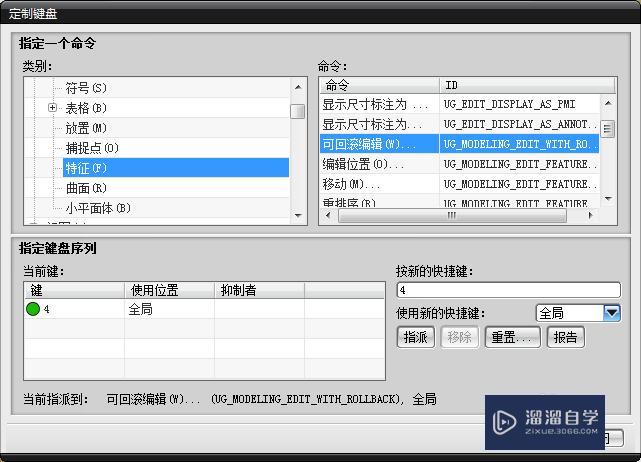

      将“可回滚编辑”指派快捷键为4。此项需要进入模型环境(草图环境)才可以设置。
UG8.0装配快捷键设置
第4步

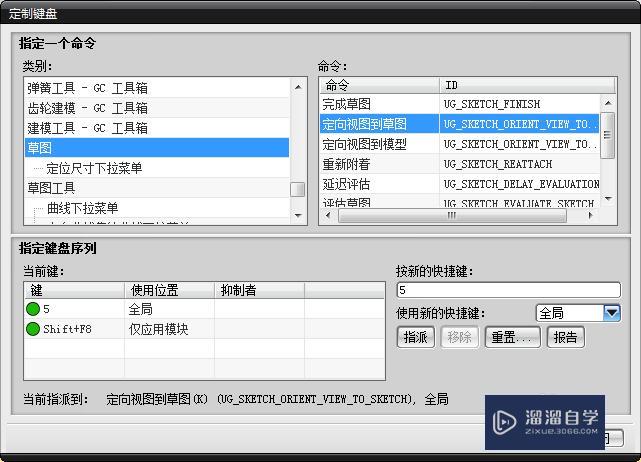

      将“定向视到草图”指派快捷键为5。需要在草图编辑环境中设置。
UG8.0装配快捷键设置
第5步

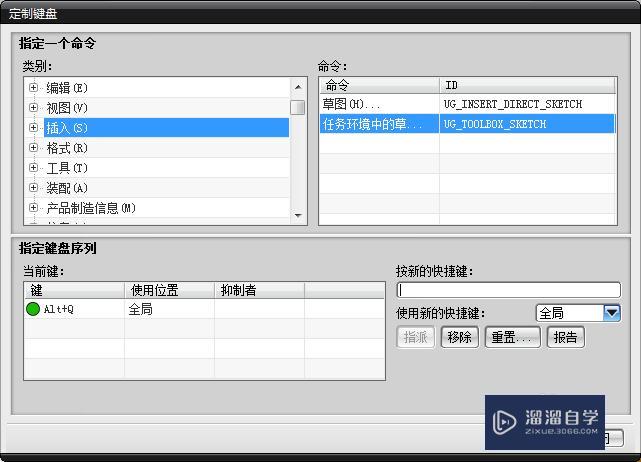

      将“任务环境中的草图”指派快捷键为Alt+Q。此项在模型环境中设置。完成草图快捷键默认为Q。定向到正向视图快捷键默认为F8。
UG8.0装配快捷键设置
第6步

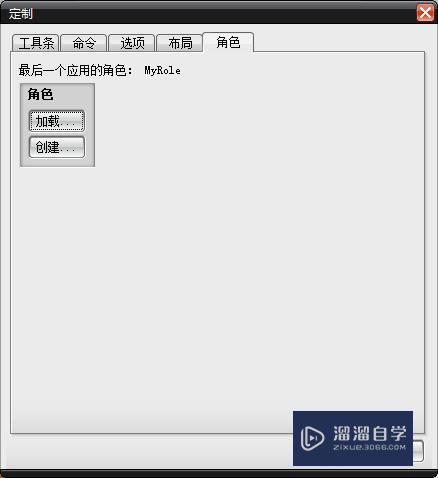

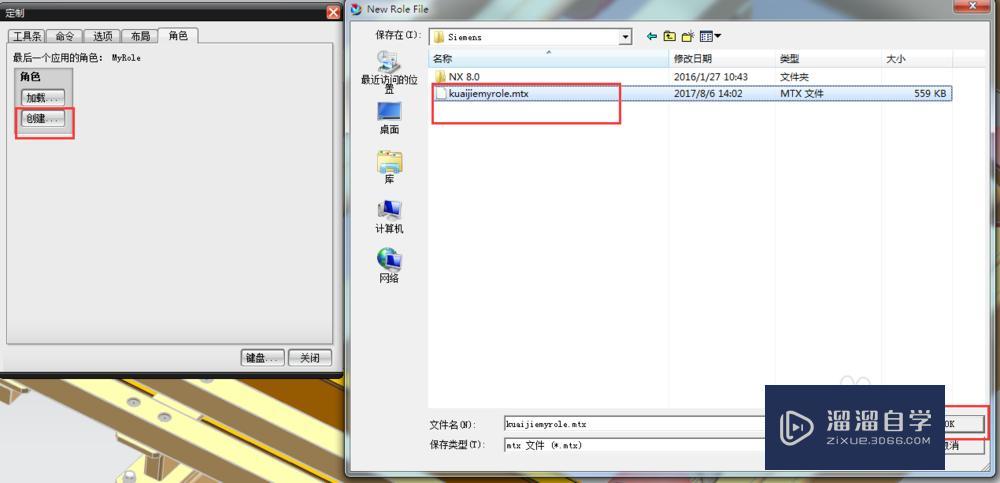

      保存定制角色。下次修改快捷键后也可将修改的角色保存在相同的文件里。需要时可以加载角色。
UG8.0装配快捷键设置

特别提示

      进入相关命令所在环境,才会有该命令定制快捷键的设置。
