UG如何画非标准螺纹?

文章来源:3D溜溜网 发布时间:2021-03-24 13:48:32 浏览量:52

UG在绘制螺纹的时候可以选择标注螺纹和详细,能非常方便的绘制出螺纹,但是还有许多非标准的螺纹这样的方法绘制不出来,下面介绍通过扫略绘制螺纹的方法,这种方法能绘制许多特殊形状的螺纹,希望能帮助到有需要的人。学会的话记得关注溜溜自学哦!本教程内容来源于网络收集,内容仅供参考和学习,如需具体解决问题请观看专业课程。

方法/步骤

第1步

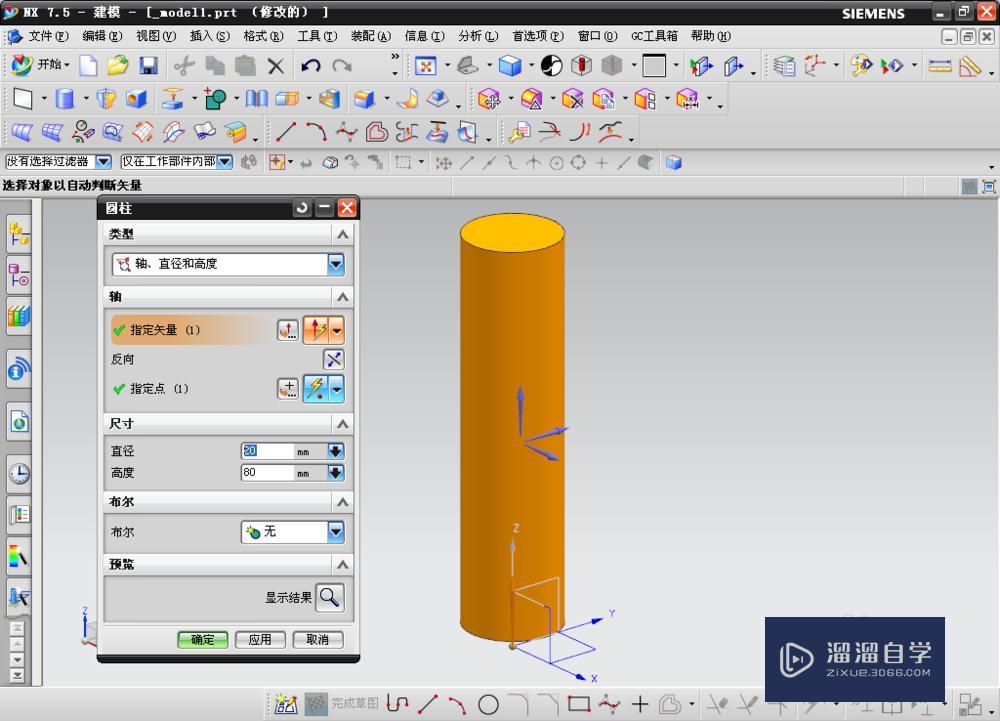

      新建一个圆柱体——直径20高度80——z轴距离5
UG如何画非标准螺纹?
第2步

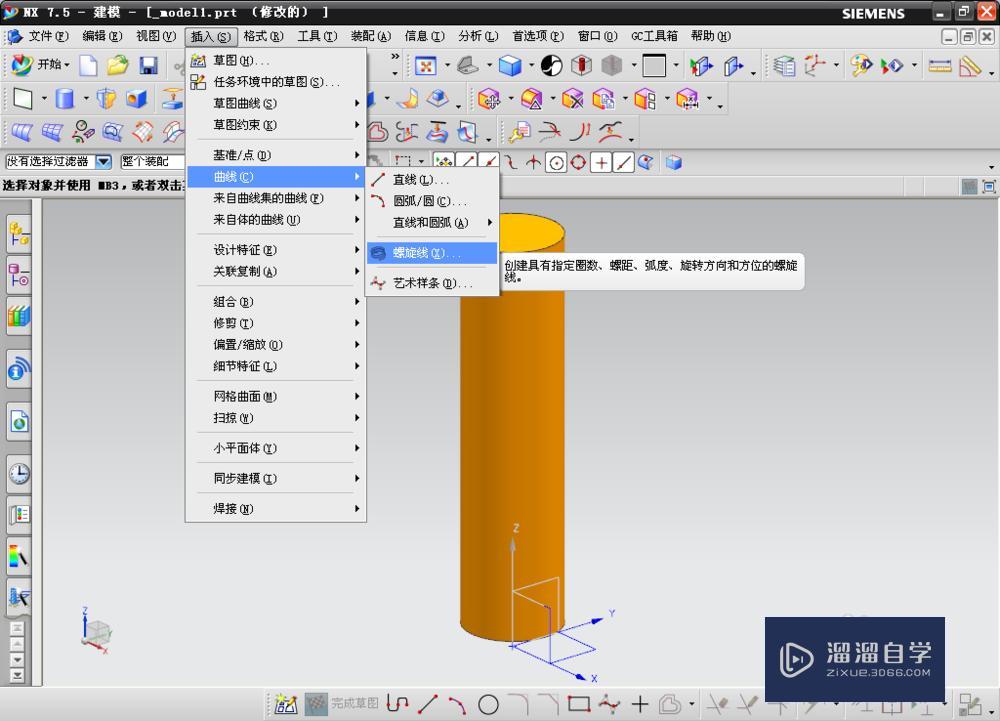

      接着插入螺旋线作为扫略的引导线:插入——曲线——螺旋线
UG如何画非标准螺纹?
第3步

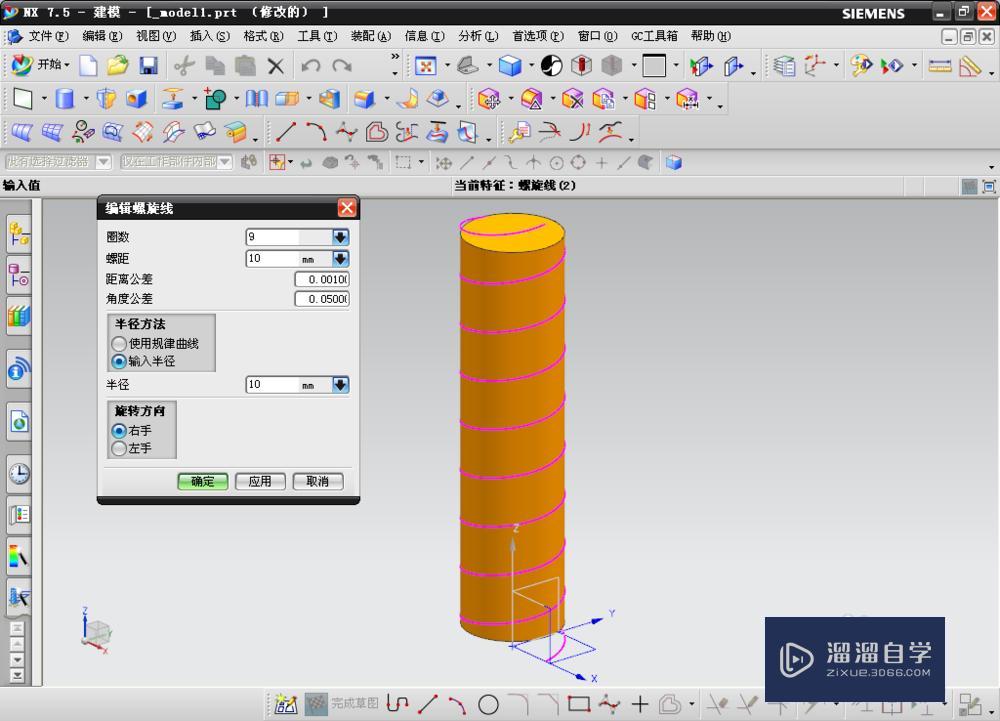

      圈数9螺距10——半径方法:输入半径10——右手——确定
UG如何画非标准螺纹?
第4步

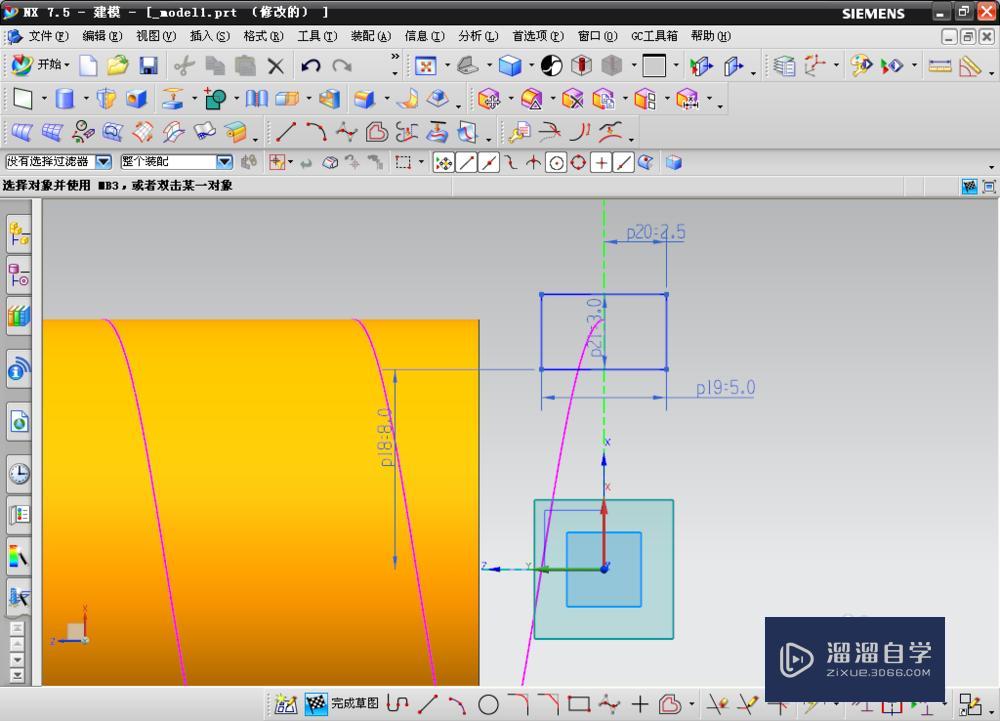

      以x-z平面新建如图示草图
UG如何画非标准螺纹?
第5步

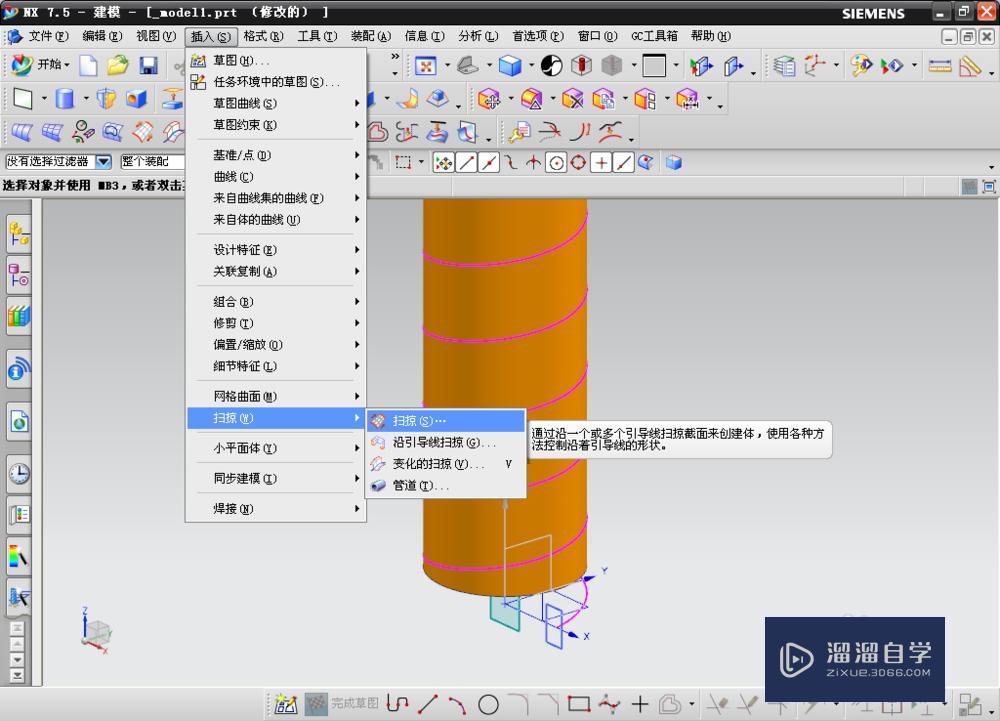

      完成超图——插入——扫略——扫略,设置方法如图
UG如何画非标准螺纹?
UG如何画非标准螺纹?
第6步

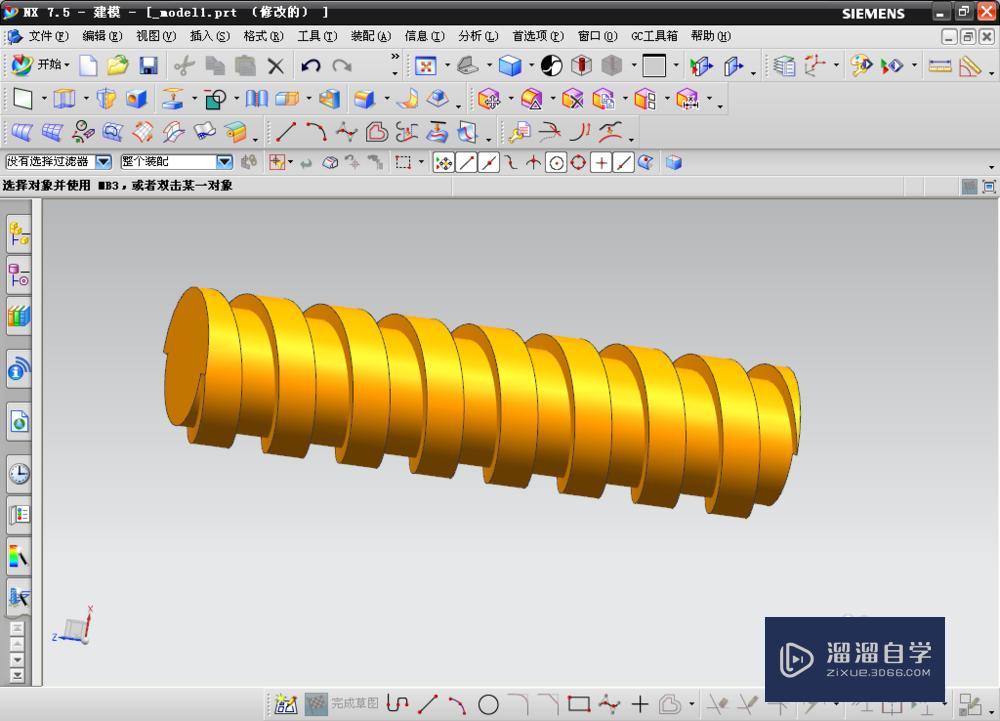

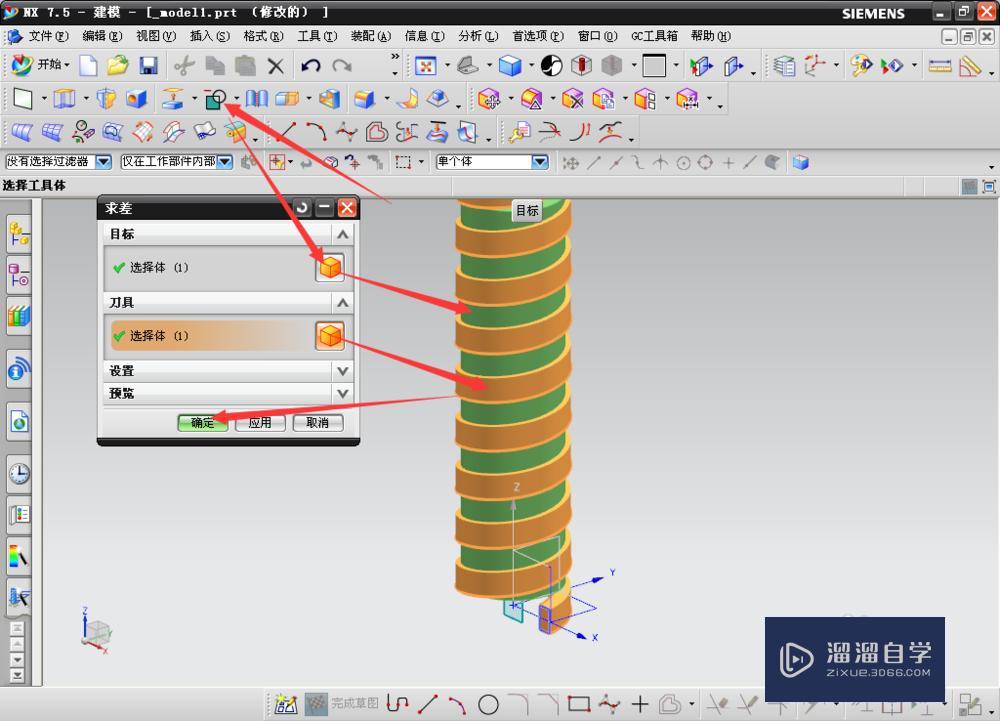

      求差:目标选择圆柱体,到具体选择扫略出来的图形,点击确认即完成绘制
UG如何画非标准螺纹?
UG如何画非标准螺纹?
