今天小编和大家分享SketchUp组件函数教程经验,希望对大家有所帮助。打开SketchUp,创建一个长方体的组件A,复制一个组件A,再选中它们创建组件B,点击B组件下面左侧的+,给组件添加属性,找到Scale Tool单击,给组件B.点击B组件下面左侧的+,为组件自定义两个参数,d(间距),w(组件A的X向宽度),点击A组件下面左侧的+, 继续给A组件添加属性: 位置:X=(B!D+B!W)*.选择中组件B,点击键盘S键即可对组件B进行缩放,组件B会根据X向拉伸的长度自动阵,希望能帮助到有需要的人。学会的话记得关注溜溜自学哦!本教程内容来源于网络收集,内容仅供参考和学习,如需具体解决问题请观看专业课程。


SketchUp组件函数教程

方法/步骤

第1步
      动态组件本质上是由参数控制的组件。他的参数结构很类似Excel表。大家在用Excel表的时候,一定用过公式计算吧?(比如求和公式最常用,例如=SUM(A2:A6))
SketchUp组件函数教程
第2步

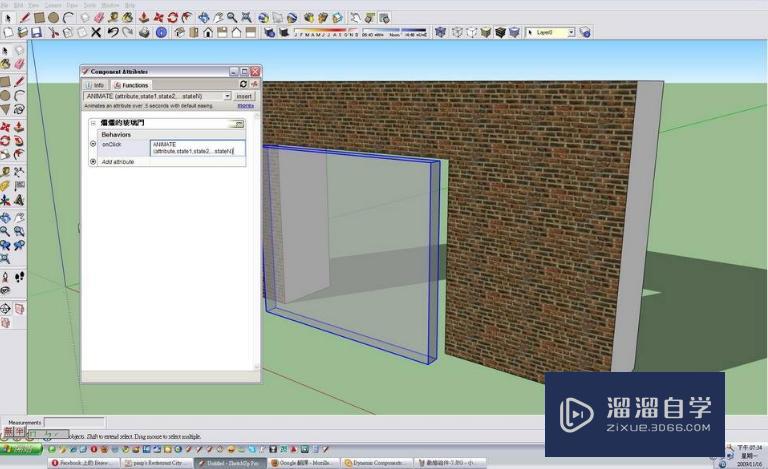

      动态组件就相当于一个组件对应有一个Excel表,表中的数值控制着组件的大小(长、宽、高)、位置(X、Y、Z)、复制次数、旋转角度等等等等。这个表的位置在:点一个组件,右击。餐单最下行“动态组件”。下属菜单中的“组件属性”
SketchUp组件函数教程
第3步
      这个表中数值可以由模型读取,可以自定义,也可以由公式计算得出。具体如下:1、模型读取:在表中是灰色的。通常是大小和位置。比如一个组件,它x方向长500cm。在表中LenX显示灰色的500。当我们拉伸到原来的两倍的时候,在表中LenX显示灰色的1000。
SketchUp组件函数教程
第4步
      2、自定义:在表中是黑色的。我们还是举上面这个例子。在这个组件属性表中LenX格子输入=500。它会变成黑色,然后你无论如何拉伸,组件X方向的宽度都是500CM不会变化了。
SketchUp组件函数教程
第5步
      3、公式计算:在表中是黑色的。我们还是举上面这个例子。在这个组件属性表中LenX格子输入=LenY。它会变成黑色,然后你无论如何拉伸,组件X方向的宽度都是和Y方向的宽度一致的。
