如何应用3DMax设计出美丽蝴蝶？

溜溜自学专注室内设计，平面设计，视频剪辑，建筑动画和软件入门基础教程，新手实现快速入门与成长？去看一下 >>

文章作者：小溜文章分类：室内设计发布时间：2022-08-12 09:54 浏览量：1659

如何应用3DMax设计出美丽蝴蝶？相信大家都知道，蝴蝶这种生物，那么在3DMax中，我们要如何制作出美丽的蝴蝶呢？下面小溜就给大家分享一下，使用3DMax设计美丽蝴蝶的方法，希望本文内容对大家有所帮助。

想要更深入的了解“3DMax”可以点击免费试听溜溜自学网课程>>

工具/软件

电脑型号：联想（Lenovo）天逸510S；系统版本：Windows7；软件版本：3DMax2010

方法/步骤

第1步

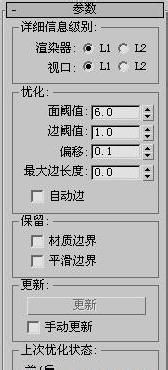

1、单击顶视图将其设置为当前视图。选择“视图”“视口背景”命令，在弹出的对话框中单击“文件”按钮，选择一幅蝴蝶的图片作为背景；进入命令面板，单击“图形”按钮，在下拉列表框中选择“NURBS曲线”选项，单击“对象类型”卷展栏中的“CV曲线”按钮。根据背景绘制两条边缘曲线，注意使用曲线封闭；在二维形体创建面板的下拉列表框中选择“样条线”，创建一条直线和一个圆，并使用“放样”工具进行放样，在直线路径的不同位置获取截面圆。进入修改命令面板，进入“图形”次物体层级，依次在视图中选择路径上各截面，使用“选择并均匀缩放”工具进行缩放；进入修改命令面板，在“修改器列表”下拉列表框中选择“优化”工具进行优化。

第2步

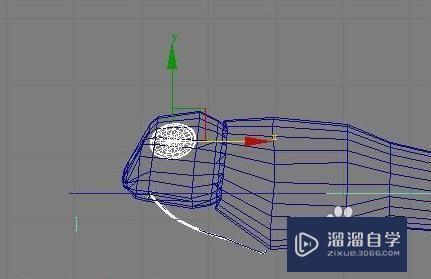

2.对头部的顶点进行编辑。在修改命令面板的“修改器列表”下拉列表框中选择“编辑网格”工具，在“选择”卷展栏中单击“顶点”按钮进入编辑模式。使用移动工具对头部顶点进行移动编辑；单击“图形”按钮进入二维形体创建面板，使用“线”工具创建一条曲线作为蝴蝶的嘴部，由于制作的是飞行中的蝴蝶，故曲线贴于头腹下方即可；创建一个扁平长方形，单击“几何体”按钮后在下拉列表框中选择“复合对象”项，使用“放样”工具进行放样，选中嘴部路径后单击“获取图形”按钮，再选择截面的长方形轮廓，得到嘴部模型。进入修改命令面板，进入“图形”次物体层级进行编辑，使嘴部的根部稍微粗大一些。进入创建命令面板，创建一个“球体”作为复眼，使用“选择并非均匀缩放”工具进行拉伸变形；然后继续使用“编辑网格”工具对躯干部分进行编辑。

第3步

3.单击“圆柱体”按钮，在顶视图中创建一个圆柱体作为蝴蝶的前肢。使用“编辑网搁”工具对各层顶点进行初步的编辑，制作出分节的效果；切换到顶视图，选择“编辑”“克隆”命令，将复制方式选为“复制”，进行复制，使用移动、旋转工具移动到合适的位置。通过这种方法得到另外两只腿，使用“编辑网格”工具对复制出来的腿的顶点进行编辑，使其形状发生少许改变；单击“图形”按钮进入二维形体创建面板，单击“线”按钮，在视图中根据背景图绘制一条曲线作为蝴蝶的触须，如图10所示。进入修改命令面板，在“渲染”卷展栏中选择“可渲染”，“生成坐标贴图”和“显示渲染网格”复选框；在视图中选中最开始绘制的两条翅膀曲线，在NURBS工具面板中单击“创建封口曲面”按钮，得到翅膀的曲面，切换至前视图，使用旋转工具使用其向上旋转一个角度。

第4步

4.再次切换到顶视图，选中躯干左侧的全部物体，使用“镜像”工具镜像得到另一侧的肢体，这样就完成了蝴蝶模型的创建；按M键调出材质编辑器，选择第一个样本小球，展开“贴图”卷展栏，单击“漫反射”右侧的None按钮，在弹出的对话框中选择“位图”；在视图中选择翅膀后进入编辑修改命令面板，在“修改器列表”下拉列表框中选择“UVW贴图”，将贴图坐标方式选择为“平面”，一般程序会自动拟合出合适的大小，如果不合适可以通过输入尺寸来改变其大小，如图16所示。在视图中选择翅膀，将材质赋予物体；躯干部分的材质，也需要加上“UVW贴图”贴图坐标，使用“柱形”坐标。
