零基础如何将CAD户型图导入3D建墙体?

文章来源:3D溜溜网 发布时间:2020-12-28 17:27:29 浏览量:136

想制作室内效果图又零基础的小伙伴们,不妨看看这篇经验,万事开头难,往往自己摸索总是摸不着头脑,下面就由溜溜自学网小编教大家如何将CAD户型图导入3D建墙体,希望能帮助到有需要的人。学会的话记得关注溜溜自学哦!本教程内容仅供参考和学习,如需具体解决问题请观看专业课程。

方法/步骤

第1步

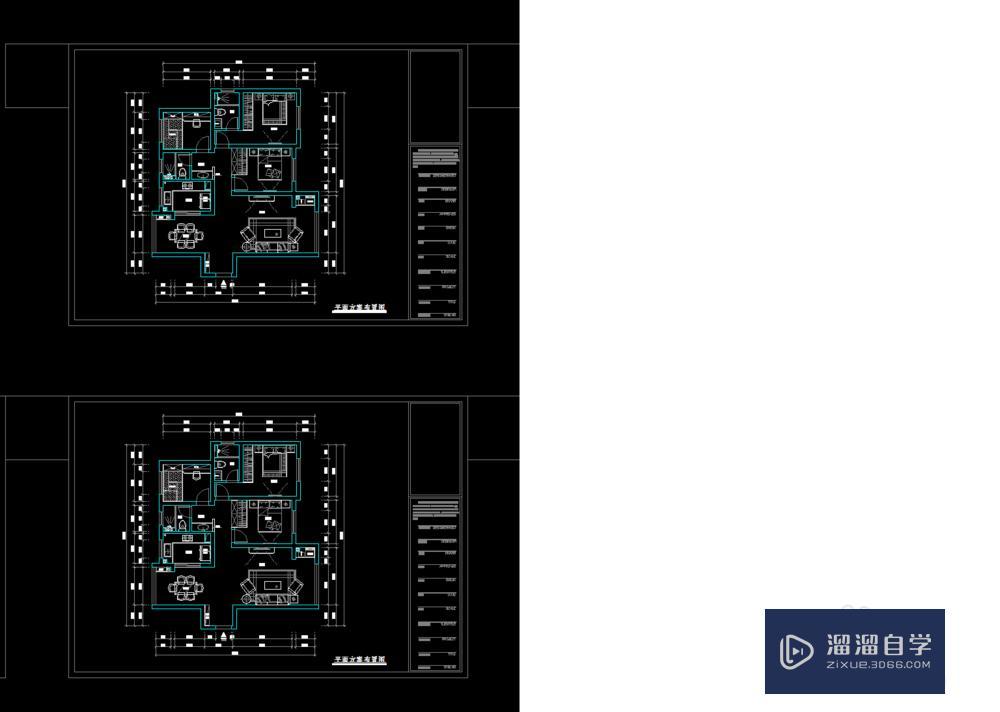

      首先我们一起打开CAD户型图,为了防止错误的操作丢失掉源文件,我们按co快捷键复制一个如下图所示
零基础如何将CAD户型图导入3D建墙体
零基础如何将CAD户型图导入3D建墙体
第2步

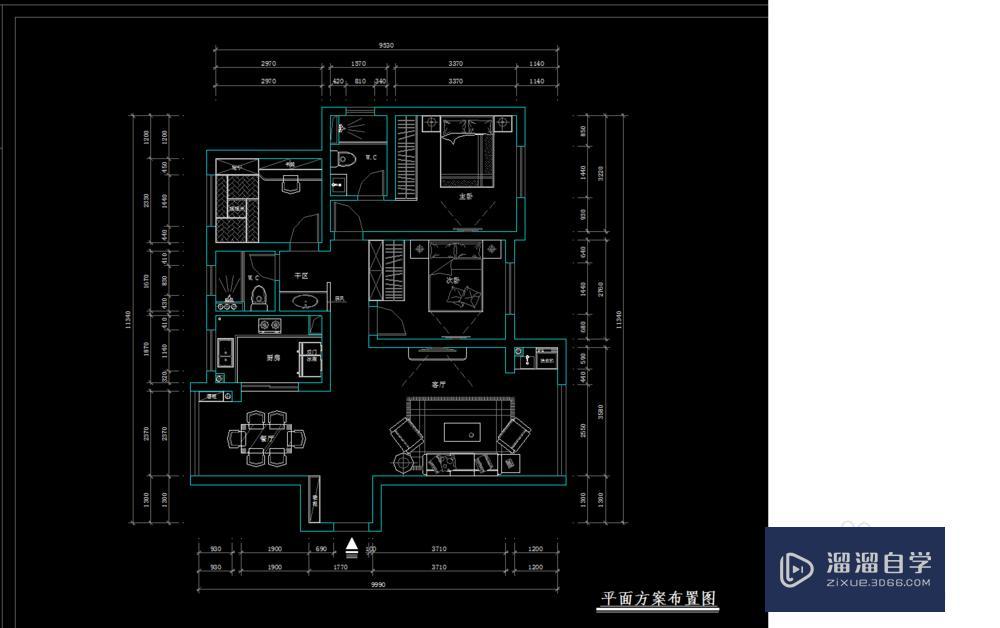

      接着看你需要建墙的区域,选择你需要删除的部分。然后框选按DEL删除,例如我需要建客餐厅部分区域,所以我删除了客餐厅以外的区域如图所示
零基础如何将CAD户型图导入3D建墙体
第3步

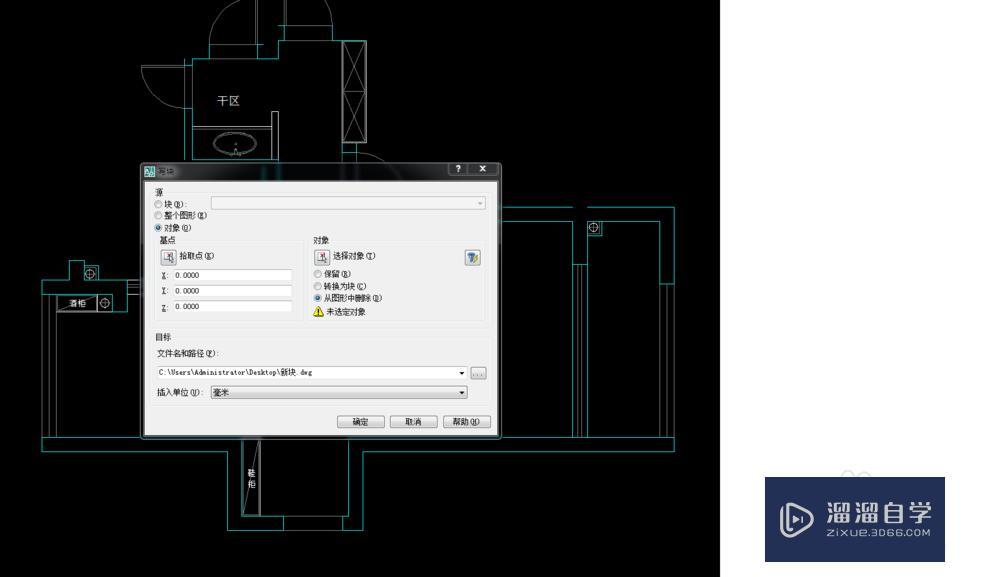

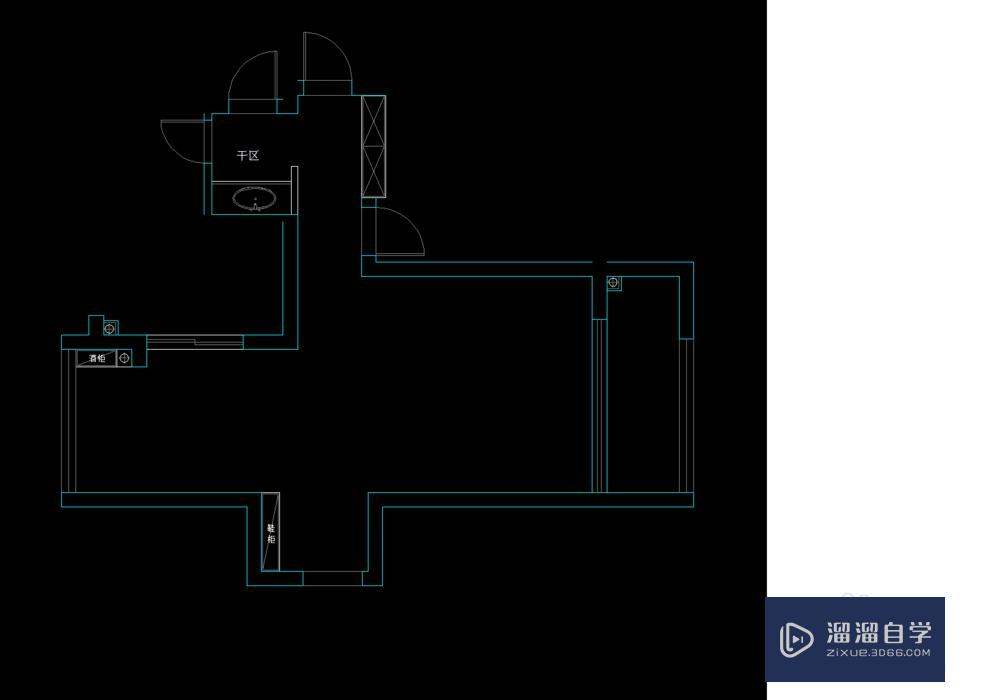

      现在我们对话框需要框选你所保留的区域,按w键再回车你会看到如图所示的对话框,这时什么都不变,如果你不想保存在默认路径上可以重新选择,想重命名可以将新快删除换名
零基础如何将CAD户型图导入3D建墙体
第4步

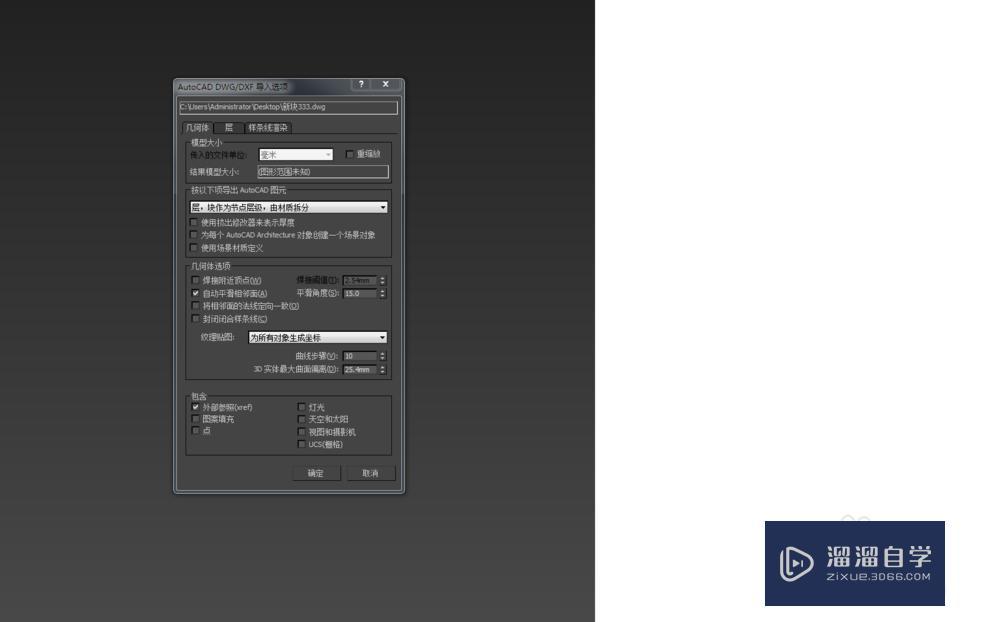

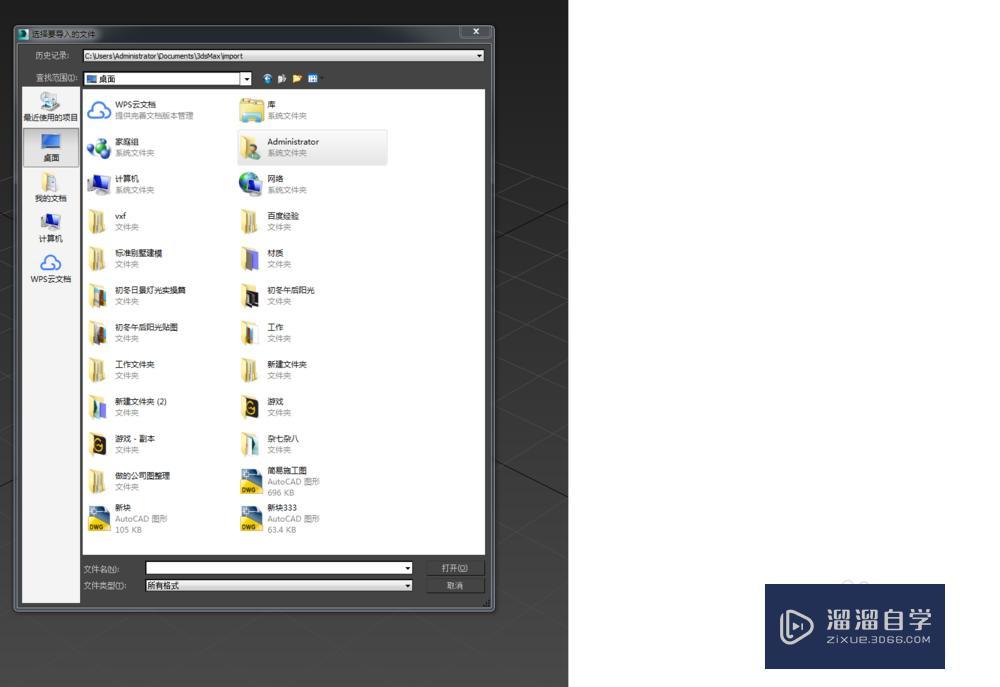

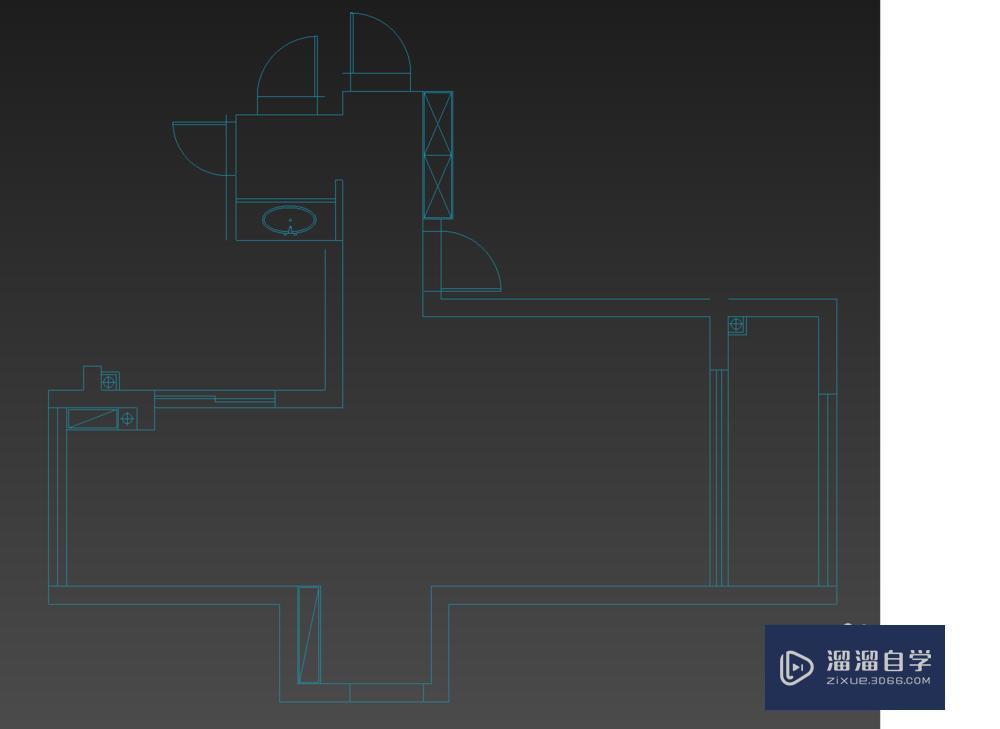

      接着我们需要打开3D,<注意3d里的单位设置是毫米>,导入你刚刚保存的CAD的文件,如下我的文件是新块333,点击确定出现的对话框什么都不变再确定,就导入进去了,在透视图Ctrl+Q最大化,然后Ctrl+A全选,菜单栏组然后成组,接着XYZ轴都归零,这时发现图不见啦!没关系按几下Z键就找到啦!然后按G键去掉栅格,再接着选中图右键冻结当前选中
零基础如何将CAD户型图导入3D建墙体
零基础如何将CAD户型图导入3D建墙体
零基础如何将CAD户型图导入3D建墙体
第5步

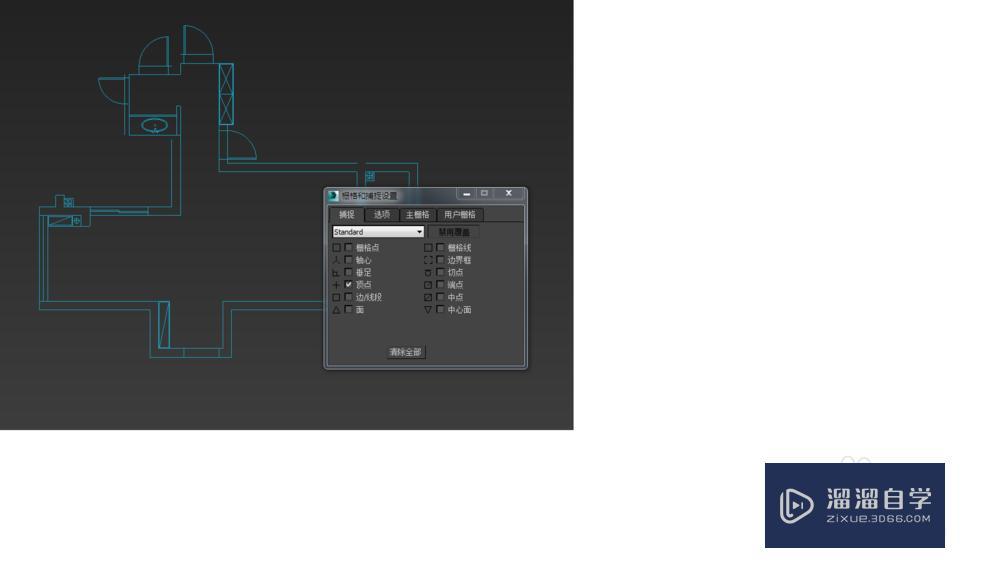

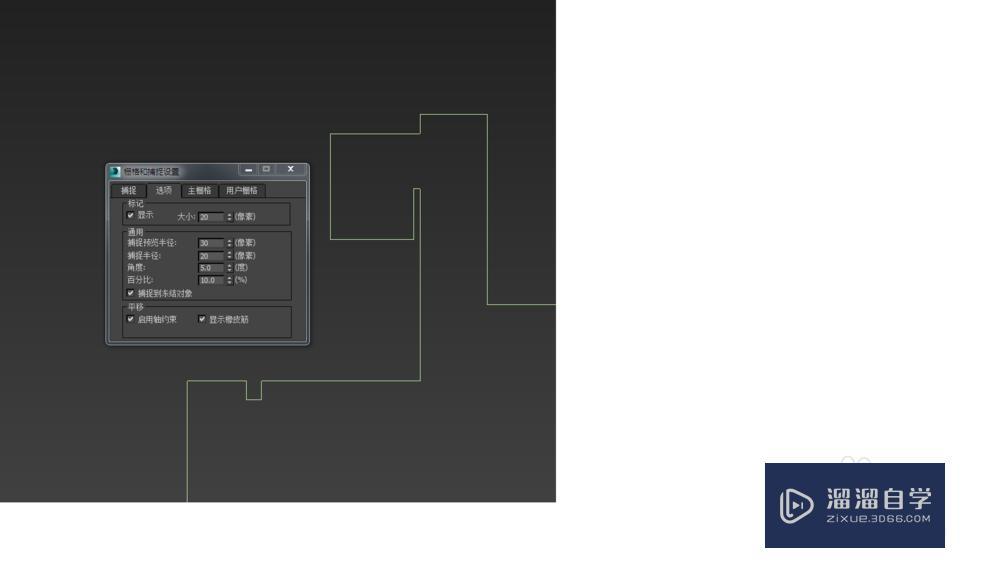

      打开捕捉2.5,右击设置如图所示捕捉-勾选顶点,选项-勾选捕捉到对象,勾选轴约束---F5是沿着x轴 F6沿着y轴
零基础如何将CAD户型图导入3D建墙体
零基础如何将CAD户型图导入3D建墙体
第6步

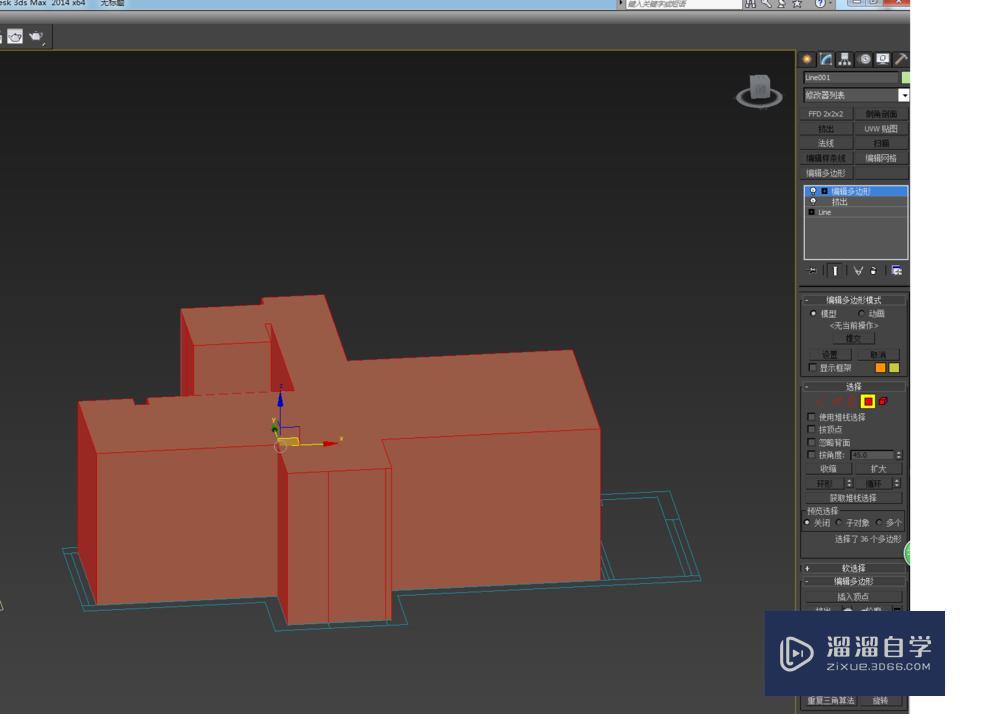

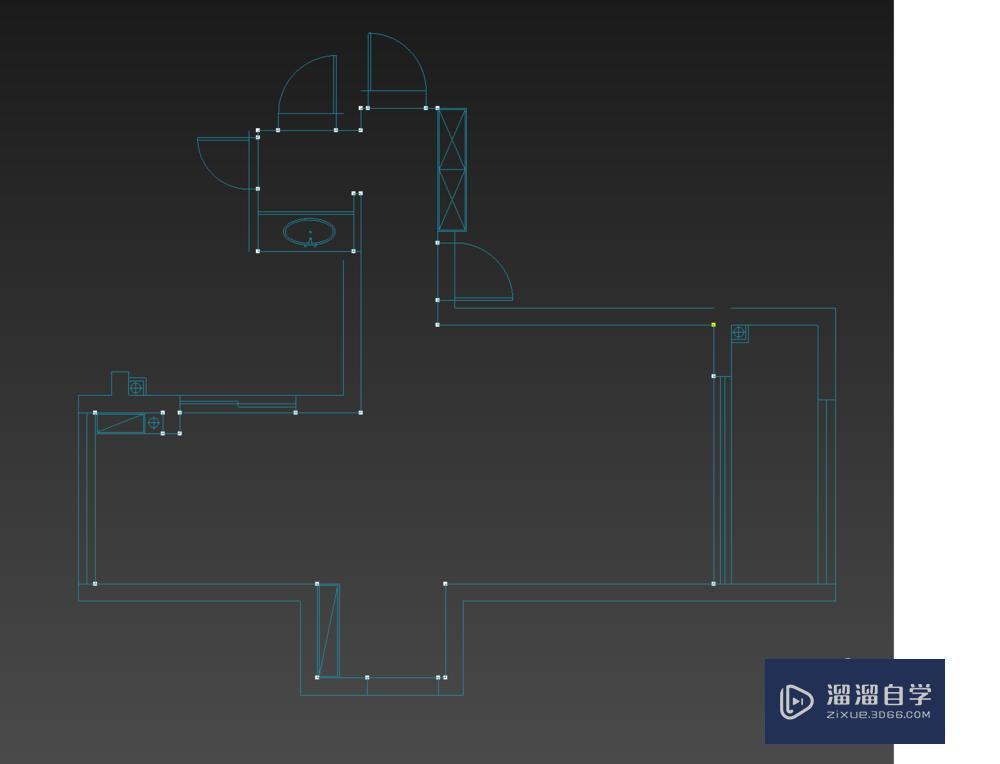

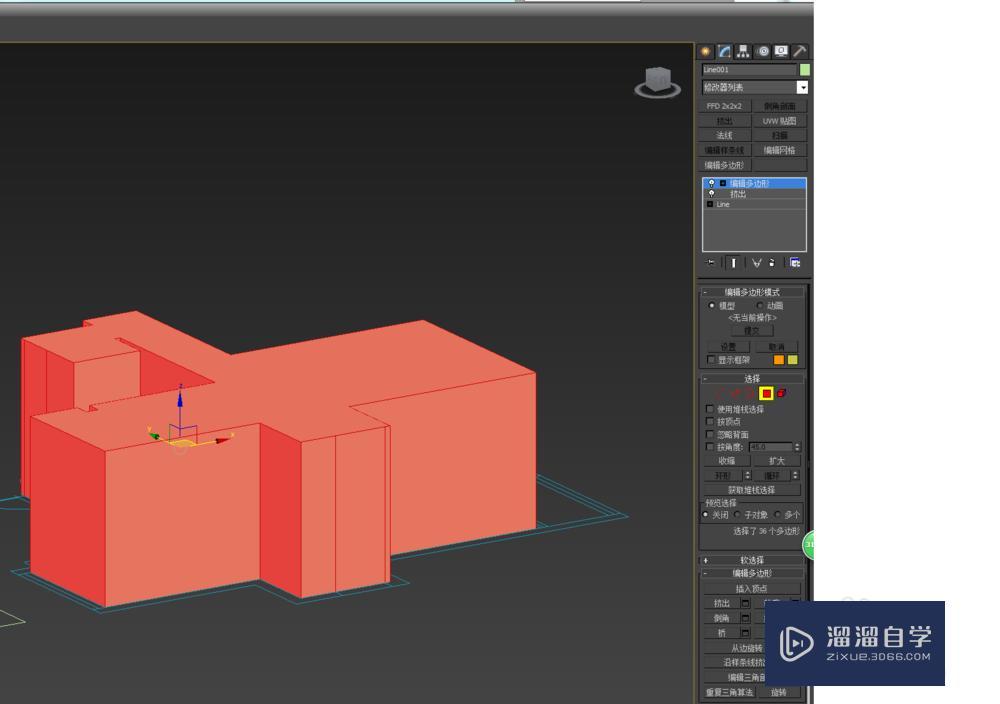

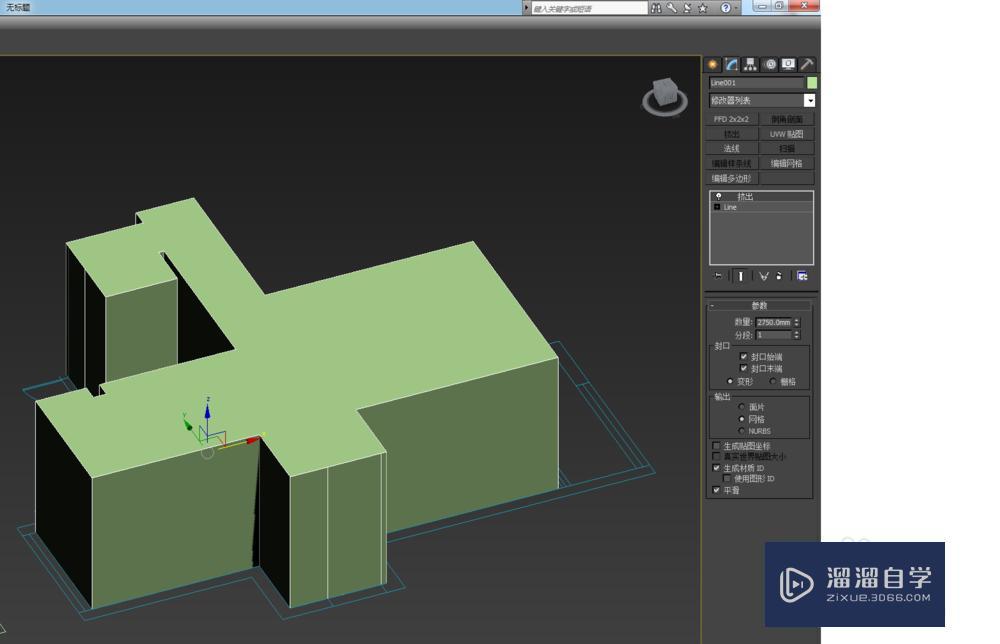

      一切都准备好了我们开始建墙体啦!首先选择线工具沿着户型图走一圈,之后复制一个备用踢脚线,踢脚线今天就不讲了。然后1.挤出例如2750转化为可编辑多边形 3.在右侧可编辑多边形子菜单栏选择面级别CTRL+A全选,然后右侧菜单栏点击翻转
零基础如何将CAD户型图导入3D建墙体
零基础如何将CAD户型图导入3D建墙体
零基础如何将CAD户型图导入3D建墙体
零基础如何将CAD户型图导入3D建墙体
第7步

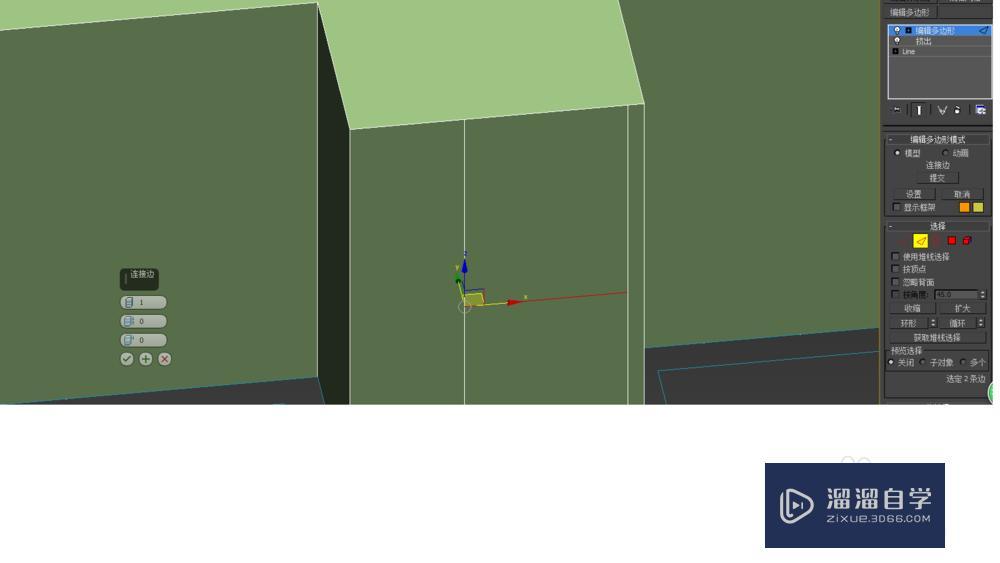

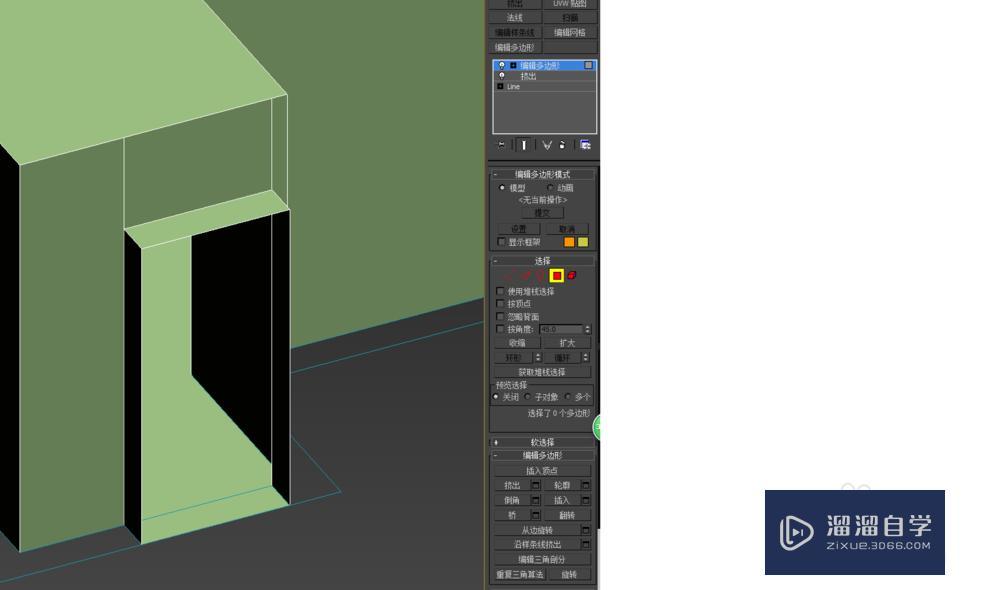

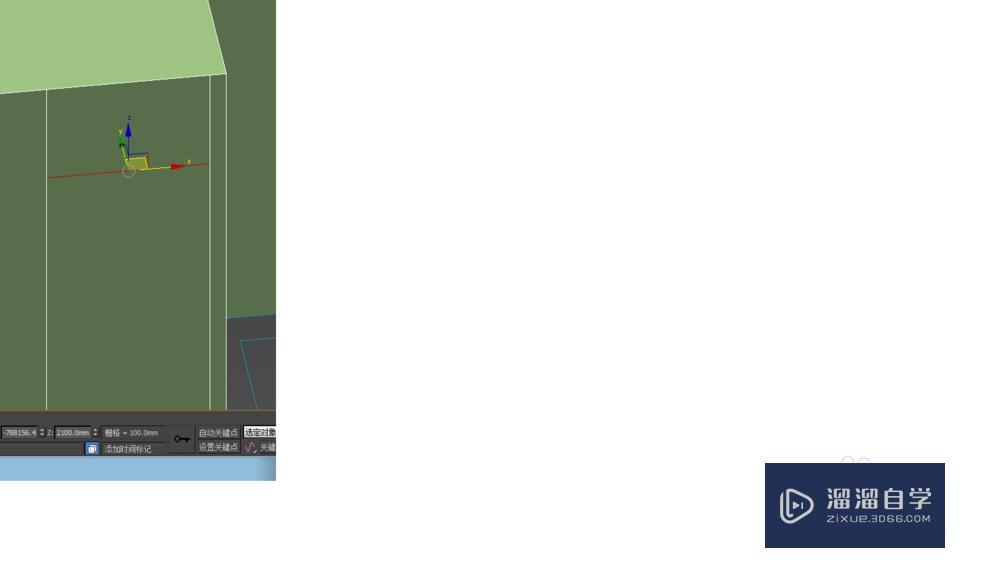

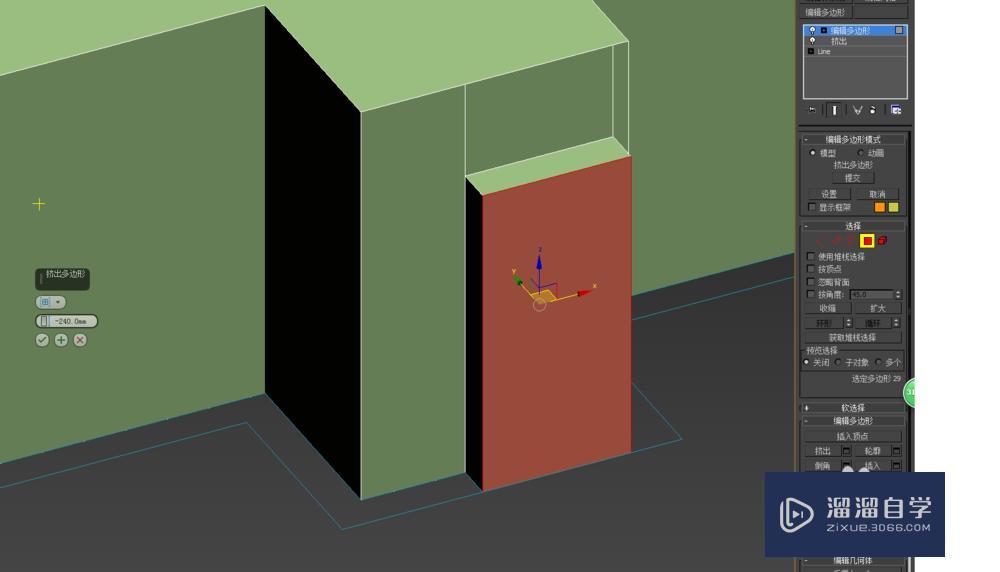

      接下来就是门洞了,选择线级别,在门洞位置的两边线都选择,,右击选择连接,连接高度在最下边Z轴位置填写2100,注:正常门洞高度2100,阳台门洞2400。接着就是挤出门洞了,在右侧编辑多边形子菜单栏选择面积别,选中所有门洞的面挤出-240就OK啦!
