在3DMAX里导入CAD平面图建模教程

文章来源:3D溜溜网 发布时间:2021-01-07 17:13:34 浏览量:94

相信很多朋友们也遇到过这种类似的问题,那么对于在3DMAX里导入CAD平面图如何建模?这个问题估计很多新手朋友对此都是一头雾水,不过不要紧,下面就由溜溜自学网分享给大家在3DMAX里导入CAD平面图建模的详细操作步骤,希望能帮助到有需要的人。学会的话记得关注溜溜自学哦!本教程内容仅供参考和学习,如需具体解决问题请观看专业课程。

方法/步骤

第1步

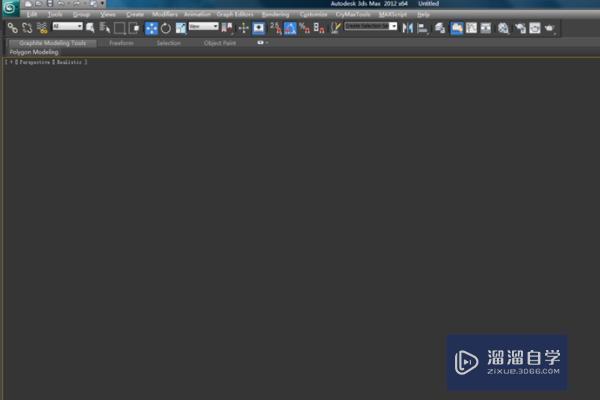

      打开3dmax软件,同时要有CAD图纸,这按下“T”在顶视图的窗口下。
在3DMAX里导入CAD平面图如何建模
第2步

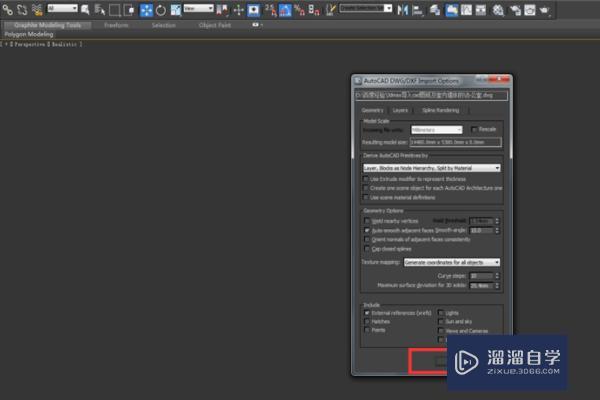

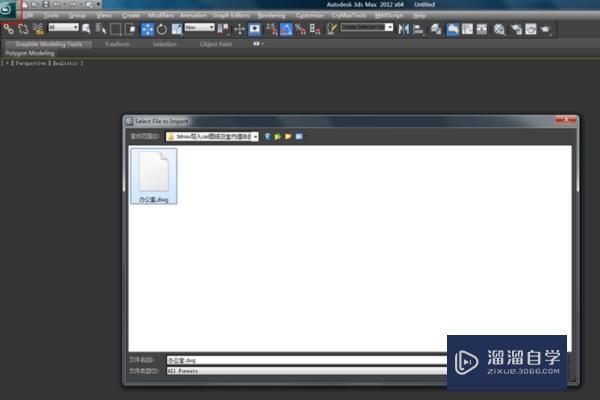

      然后在左上角菜单栏中,找到“import”导入命令,点击打开。找到先保存的dwg类型的CAD图纸,点击打开。
在3DMAX里导入CAD平面图如何建模
第3步
      然后出现一个菜单,这里我们不做修改直接点击ok。
在3DMAX里导入CAD平面图如何建模
第4步

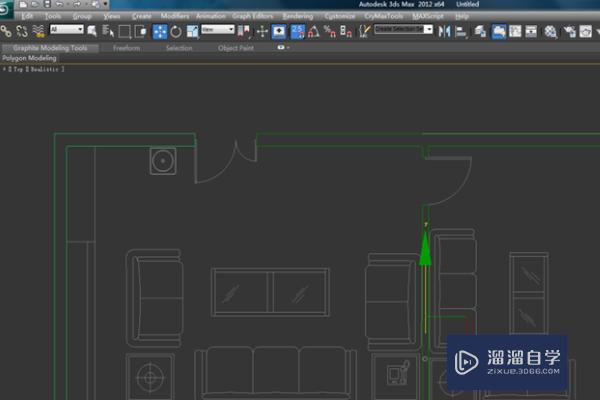

      下面我们看到图纸已经被导入,呈现的是绿色,为了让它做的坐标统一,我们点击这个图纸,在下侧的坐标数值中都设置为0。
在3DMAX里导入CAD平面图如何建模
第5步

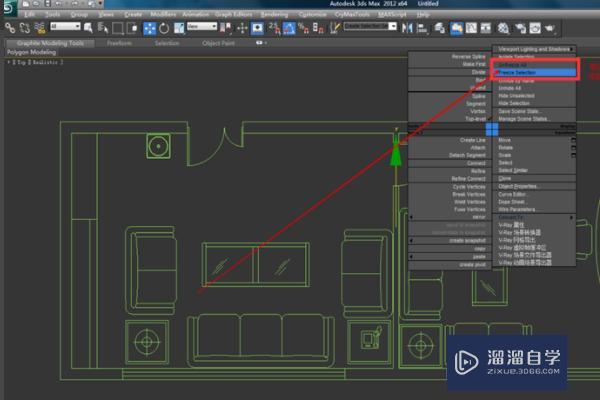

      为了方便我们建模,我们需要把图纸冻结住,点击图纸,右键在显示菜单中选择“Freeze Selected”冻结,上边的“Unfreeze All”就是取消冻结。
在3DMAX里导入CAD平面图如何建模
第6步

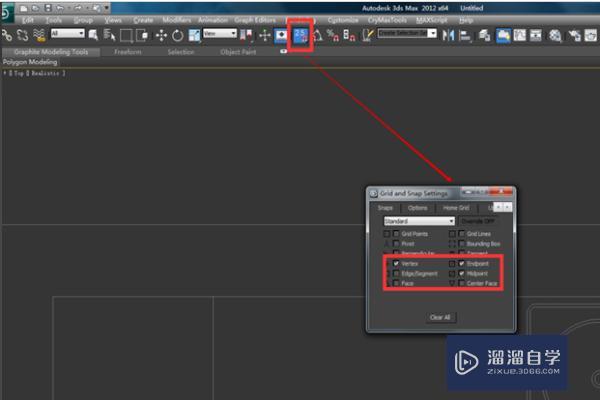

      打开二维捕捉,并对其进行设置。这样就可以让我们对线进行捕捉,这样更方便更准确。
在3DMAX里导入CAD平面图如何建模
第7步

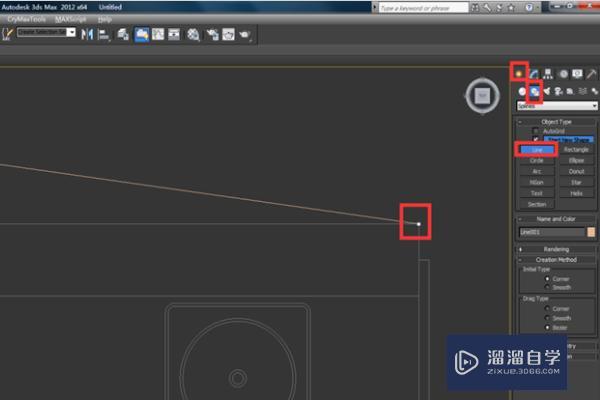

      现在我们开始建模,在右侧选择创建面板,找到“Line”单击,按着图纸上的外框进行画线。
在3DMAX里导入CAD平面图如何建模
第8步

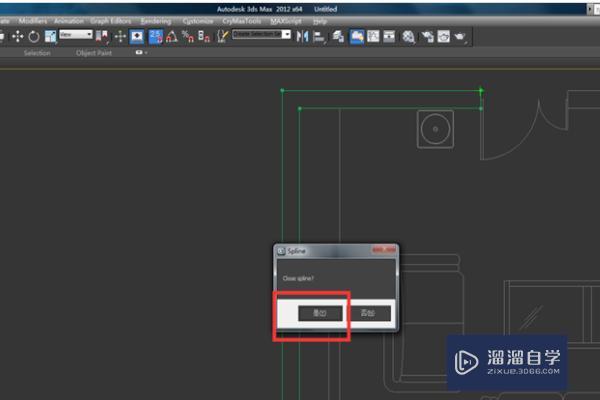

      当点的首尾相接时就会出现一个对话框提示是否闭合样条线,我们单击确定即可。
在3DMAX里导入CAD平面图如何建模
第9步
      以此类推,我们来看下,现在图形画完了。
在3DMAX里导入CAD平面图如何建模
第10步

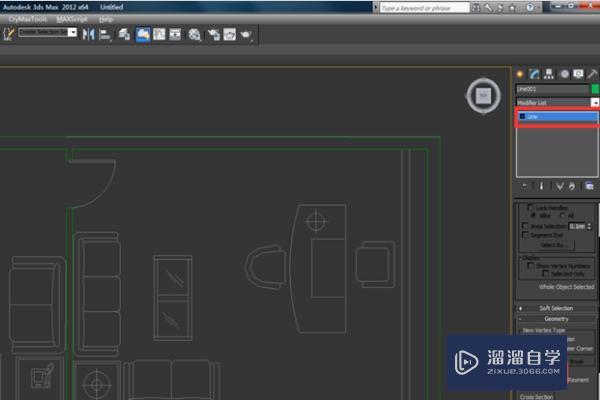

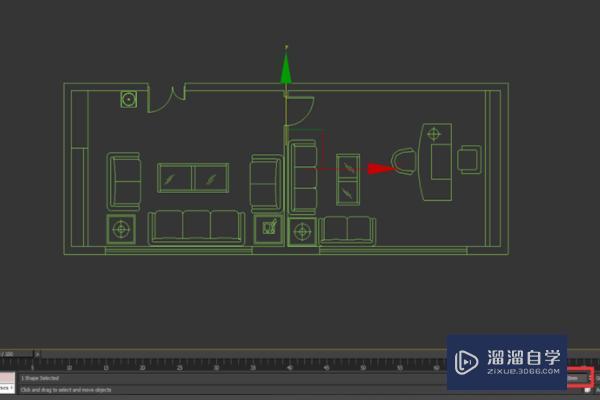

      但是现在的先都是分开的,三个矩形,为了操作方便我们需要把三个图形附加成一个。单击一个图形,在右侧属性栏中找到并单击“attach”将其附加在一起。
在3DMAX里导入CAD平面图如何建模
第11步

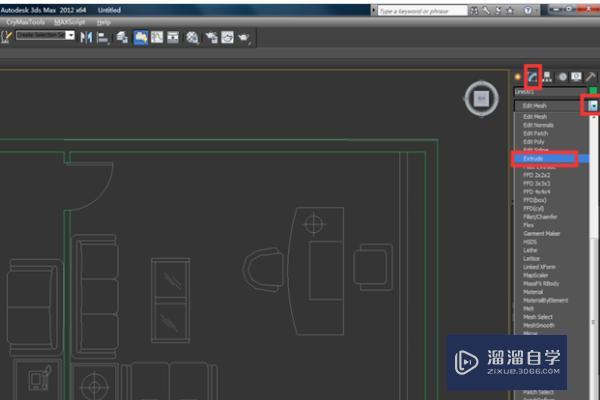

      单击选择我们画好的线段,点击修改面板中找到“extrude”挤出命令。
在3DMAX里导入CAD平面图如何建模
第12步

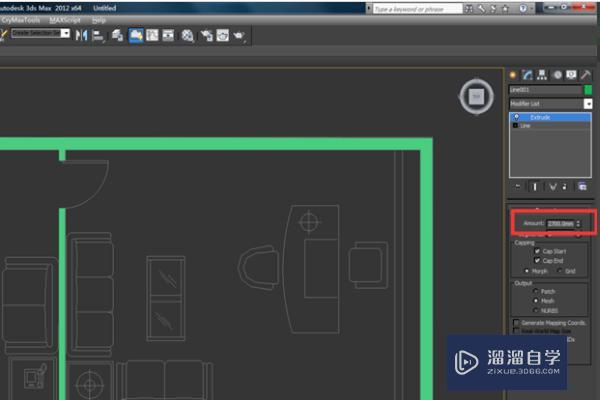

      这时,我们看见窗口中的线已经成面了,这时我们把挤出的数值调到2700mm。
在3DMAX里导入CAD平面图如何建模
第13步

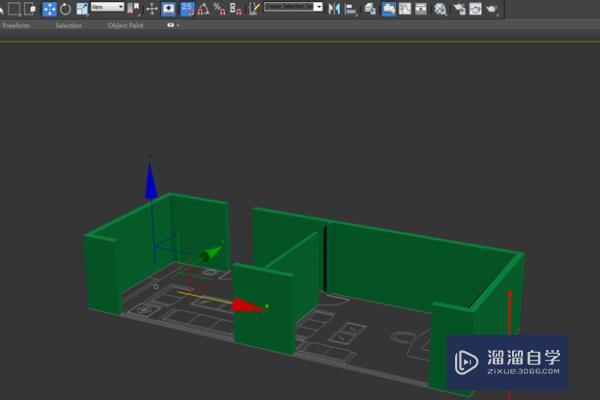

      按“p”来到透视图看下效果。这样一个简单的模型就建好了。
在3DMAX里导入CAD平面图如何建模
