大家好，我是小溜，经常有人问CAD制图的规范，但实际CAD制图没有广泛适用的规范，不同行业CAD图纸的复杂程度不同，制图规范也不尽相同，不同的设计单位对字体、格式的要求也不完全相同，因此今天就来解答一下CAD怎么制作规范的建筑图纸的。

工具/软件

硬件型号：联想ThinkPad P14s

系统版本：Windows7

所需软件：CAD2010

（一）、基本要求

第1步

1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。

A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。

B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。

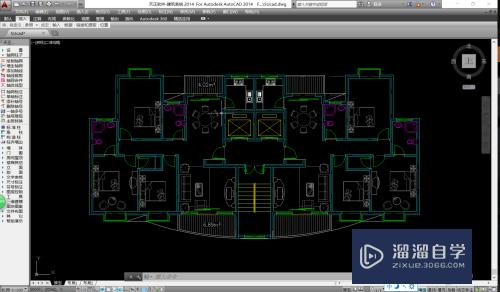

第2步

2．每张图纸须编制图名、图号、比例、时间。

第3步

3．打印图纸按需要，比例出图。

（二）、常用制图方式。

第1步

一、常用比例

1:1， 1:2 ，1:3 ，1:4 ，1:5 ，1:6 ，1:10 ，1:15， 1:20 ， 1:25， 1:30， 1:40 ， 1:50， 1:60， 1:80 ，1:100 ，1:150， 1:200， 1:250 ，1:300 ，1:400， 1:500

CAD制图规范（适用于建筑、室内设计）

第2步

二、线型

1．粗实线:0.3mm

1)平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）

2)室内外立面图的轮廓。

3)建筑装饰构造详图的建筑物表面线。

第3步

2．中实线:0.15-0.18mm

1) 平、剖面图中被剖切的次要建筑构造的轮廓线。

2)室内外平顶、立、剖面图中建筑构配件的轮廓线。

3)建筑装饰构造详图及构配件详图中一般轮廓线。

第4步

3．细实线:0.1mm 1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。

第5步

4．细虚线:0.1-0.13mm

1) 室内平面、顶面图中未剖切到的主要轮廓线。

2)建筑构造及建筑装饰构配件不可见的轮廓线。

3)拟扩建的建筑轮廓线。

4)外开门立面图开门表示方式。

第6步

5．细点划线:0.1-0.13mm 1.中心线、对称线、定位轴线。

第7步

6．细折断线:0.1-0.13mm 1.不需画全的断开界线。

三、打印出图笔号1-10号线宽设置

第1步

1号红色 0.1mm 6号紫色 0.1-0.13mm

2号黄色 0.1-0.13mm 7号白色 0.1-0.13mm

3号绿色 0.1-0.13mm 8.9号灰色 0.05-0.1mm

4号浅兰色 0.15-0.18mm 10号红色 0.6-1mm

5号深兰色 0.3-0.4mm

第2步

10号特粗线:

1)立面地坪线

2)索引剖切符号

3)图标上线

4)索引图标中表示索引图在本图的短线

四、剖切索引符号

第1步

1. m: ø12mm(在A0、A1、A2、图纸)

2. m: ø10mm(在A3、A4图纸)

3. 特粗线到索引线为剖视方向

4. A: 字高5mm(在A0、A1、A2、图纸) 字高4mm(在A3、A4图纸)

5. B-01:字高3mm(在A0、A1、A2、图纸) 字高2.5mm(在A3、A4图纸)

6. A为索引图号，B-01为索引图纸号，B-01为“ ”表示索引在本图

五、平、立面索引符号

第1步

1．m: ø12mm(在A0、A1、A2图纸)

2．m: ø10mm(在A3、A4图纸)

3．A1-A4:字高4mm(在A0、A1、A2图纸) 字高3mm(在A3、A4图纸)

4．B-01--B-04:字高2.5mm(在A0、A1、A2图纸) 字高2mm(在A3、A4图纸)

5．箭头为视图方向。

六、大样图索引

第1步

大样引出框

1．m: ø12mm(在A0、A1、A2图纸)

2．m: ø12mm(在A3、A4图纸)

3．A:字高4mm(在A0、A1、A2图纸) 字高3mm(在A3、A4图纸)

4．B-01:字高2.5mm(在A0、A1、A2图纸) 字高2mm(在A3、A4图纸)

七、图标

第1步

1.图名:字高7mm(在A0、A1、A2图纸) 字高5mm(在A3、A4图纸)

2.比例及英文图名:字高4mm(在A0、A1、A2图纸) 字高3mm(在A3、A4图纸

八、文字注释

第1步

1. 引出线为箭头或点，引出线为统一体，由标注命令引线制作。

2．文字说明:字高4mm(在A0、A1、A2图纸) 字高3mm(在A3、A4图纸)

九、标高符号

第1步

1. 数字:字高2.5mm(在A0、A1、A2图纸) 字高2mm(在A3、A4图纸)

2．符号为等腰直角三角形。

3．数字以m计单位，小数点后留三位。

4．零点标高写成±0.000，正数标高不注“ ”，负数标高应注“-”。

5．同样位置不同标高标注，

十、轴线符号

第1步

1．n: ø10mm，字高4mm (在A0、A1、A2图纸)

2．n: ø8mm，字高3.5mm (在A3、A4图纸)

十一、尺寸符号

第1步

1．尺寸标注是尺寸为统一体，如需调整尺寸数字，可采用edit（ed）命令。

2．尺寸界线距标注物体2-3mm，第一道尺寸线距标注物体10-12mm,相临的尺寸线间距7-10mm。

3．半径、直径标注时箭头样式为实心闭合箭头。

4．标注字高2.5mm(在A0、A1、A2图纸) 字高2mm(在A3、A4图纸)

5．标注文字距尺寸线1-1.5mm
