CAD怎样绘制出平面图形?
溜溜自学CAD基础入门教程,CAD进阶高级教程,施工图,工艺材料,软装预算等课程 ,感兴趣的点击了解详情>>为您推荐相关课程
更多课程>>大家好,我是小溜,CAD软件有两个模式,能够进行平面的设计,也能够进行3D模型的创作。在大部分情况下,我们都是使用CAD来绘制平面图,那么CAD怎样绘制出平面图形?其实很简单,本次教程来详细的解释一下。
如果您是第一次学习“CAD”那么可以点击这里,免费观看CAD最新课程>>
工具/软件
硬件型号:微软Surface Laptop Go
系统版本:Windows7
所需软件:CAD2004
方法/步骤
第1步

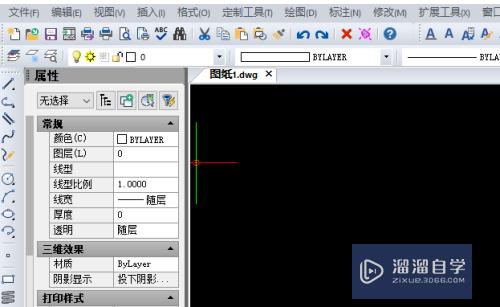

打开CAD2004软件,并在绘图区域绘制两条铅直中心线
第2步
在中心线上绘制三个半径单位分别21,36与92的圆,
第3步
以圆心为端点,绘制两条辅助中心线,分别输入@93<85,@93<110,93代表长度,后面代表线段的偏转角度,再在交叉点上绘制两个同心圆
第4步
使用剪切命令,去除多余的线条
第5步
利用相对坐标方式,绘制两个圆,并连接两圆的切线
第6步
使用偏移命令绘制铅直线,再利用剪切命令去除多余的线条,然后进行倒圆角
第7步
得到最终的图形,并对图形进行尺寸标注
注意/提示
希望“CAD怎样绘制出平面图形?”这篇文章能给大家带来一些帮助,如果大家觉得内容有点晦涩难懂的话,建议动手实操!想要了解更多内容也可以关注溜溜自学网。
