大家好,我是小溜,施工图是工人在施工中所依据的图样,这通常要求比较详细和精确。所以我们在CAD绘图前要设置好,我们设计出来的施工图就规范了,那么CAD施工图绘图前怎么设置呢?一起来了解看看吧!

如果您是第一次学习“CAD”那么可以点击这里,免费观看CAD最新课程>>

工具/软件

硬件型号:华硕无畏15

系统版本:Windows7

所需软件:CAD2009

方法/步骤

第1步

【一】单位,因为国标建筑单位最小用到为毫米(MM),精确度就不需要小数点,所以设为整数。打开2009CAD点击格式,再选着单位。

2009CAD施工图绘图前的设置

第2步

点击精度下拉菜单,选着精度为“0”。

2009CAD施工图绘图前的设置

第3步

【二】字体样式,一般施工图用的宋体比较多,字体大小一般为200、140、120号字体。点击格式,再选着字体样式。

2009CAD施工图绘图前的设置

第4步

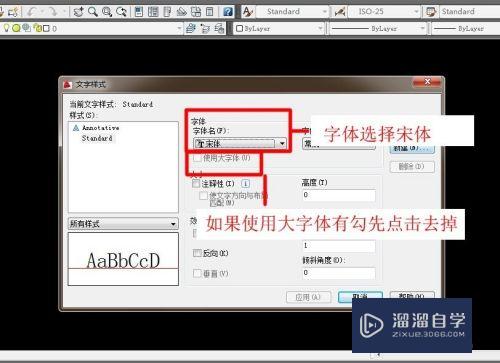

如果使用大字体有勾先点击去掉,然后字体选着宋体。

2009CAD施工图绘图前的设置

第5步

点击新建,再输入样式名为200。

2009CAD施工图绘图前的设置

第6步

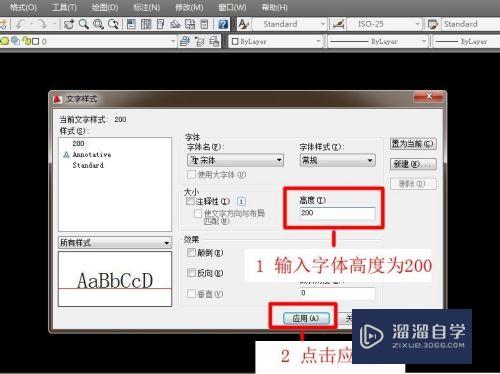

输入字体高度为200,点击应用。按以上步骤再新建“140”、“120”号字的新建。

2009CAD施工图绘图前的设置

第7步

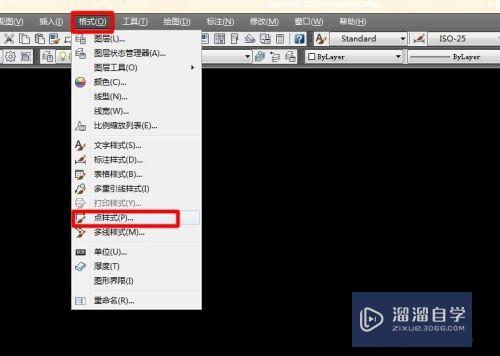

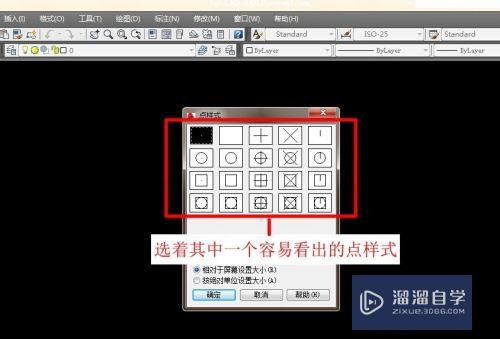

【三】点样式,我们在绘画施工图时需要等分很多点,设置一些比较容易看出点图标的标志。选着其中一个容易看出的点样式,点击确定。

2009CAD施工图绘图前的设置

2009CAD施工图绘图前的设置

2009CAD施工图绘图前的设置

第8步

施工图绘图前的主要设置:单位、字体样式、点样式。

注意/提示

希望“CAD施工图绘图前怎么设置?”这篇文章能给大家带来一些帮助,如果大家觉得内容有点晦涩难懂的话,建议动手实操!想要了解更多内容也可以关注溜溜自学网
