大家好，我是小溜，在使用CAD绘制一些建筑图纸的时候，为了让别人看明白平面图纸的内容，有时候我们需要添加一些符号，或者线段来说明，可是CAD地形图的符号及线段是什么？今天小溜就来详细的为大家讲解。

想要更深入的了解“CAD”可以点击免费试听溜溜自学网课程>>

CAD地形图里面的符号及线段代表什么意思？

工具/软件

硬件型号：小新Pro14

系统版本：Windows7

所需软件：CAD2010

方法/步骤

第1步

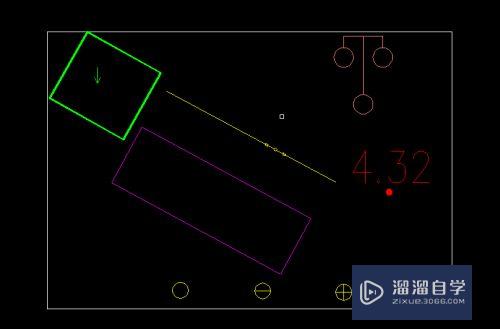

在CAD地形图中洋红色方块一边表示的是房屋，黄色的线一般表示的是电线。

CAD地形图里面的符号及线段代表什么意思？

第2步

地形图里面的符号有很多是象形图形，例如右上角的像“路灯形状符号”，它代表的意思就是路灯。

CAD地形图里面的符号及线段代表什么意思？

第3步

地形图里面黄色的圆圈（里面没有符号）表示的是不明用途的检修井，意思就是测绘人员在测绘时，没有找到这个检修井用途。

CAD地形图里面的符号及线段代表什么意思？

第4步

图中黄色的圆圈（里面带有“—”号）表示的是上水检修井，黄色的圆圈（里面带有“+”号）表示的是下水、雨水检修井。

CAD地形图里面的符号及线段代表什么意思？

第5步

图中右面的数字（4.32）下方带一个圆点，通常表示的是绝对标高，绝对标高的意思是以黄海平均海平面定为绝对标高的零点。

CAD地形图里面的符号及线段代表什么意思？

第6步

图中绿色方块中间带一个箭头的图形，一边表示为水田，水田指的是种植水稻等作物，有水的田地。

CAD地形图里面的符号及线段代表什么意思？

注意/提示

好了，以上就是“CAD地形图的符号及线段是什么？”这篇文章全部内容了，小编已经全部分享给大家了，还不会的小伙伴们多看几次哦！最后，希望小编今天分享的文章能帮助到各位小伙伴，喜欢的朋友记得点赞或者转发哦！
