大家好，我是小溜，CAD提供的捕捉方式有十余种，但有些方式从对话框、快捷菜单中都找不到，比如追踪，这种方式在一些特殊定位的状况下非常有用，例如我们要绘制给排水图纸时要在墙角处布置一根立管，下面来详细说说CAD追踪捕捉方式怎么用吧！

想要更深入的了解“CAD”可以点击免费试听溜溜自学网课程>>

工具/软件

电脑型号：联想（Lenovo）天逸510S；系统版本：Windows7；软件版本：CAD2010

追踪TRACK捕捉的操作步骤

第1步

在上面的例图中，我们肯定要用墙角点进行定位，我们有两种选择，一是将圆画在墙角处，然后在执行移动命令，设置墙角点为基点，然后输入相对坐标@200,200，将圆移动到指定位置，如果用TRACK捕捉的话，我们直接在画圆的时候就可以完成定位了，下面我们看一下操作。

1、输入C（CIRCLE）或在工具面板中单击画圆的按钮，软件会提示我们指定圆心或选择其他方式，如下图所示。

CAD追踪（track）捕捉方式如何使用？

第2步

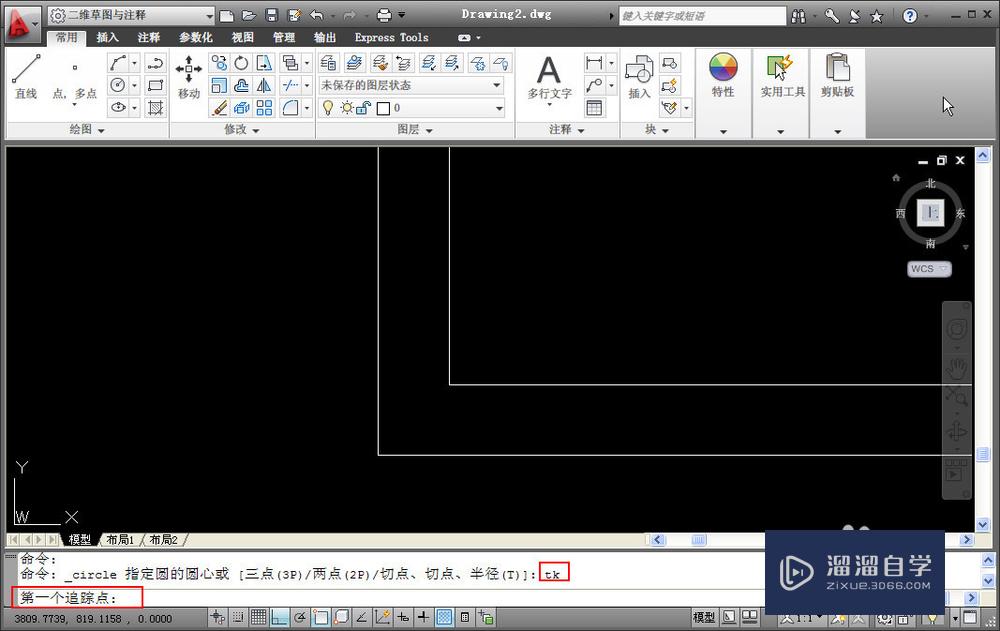

输入TRACK或简写TK，回车，软件会提示指定第一追踪点，如下图所示。

CAD追踪（track）捕捉方式如何使用？

第3步

第一追踪点就是的定位的原始基点，将光标移动到墙角处，出现端点捕捉标记时单击，将追踪点定位到墙角处，如下图所示。

CAD追踪（track）捕捉方式如何使用？

第4步

软件会提示下一点，按F8打开正交，横向移动光标，输入200，回车，如下图所示。

CAD追踪（track）捕捉方式如何使用？

第5步

此时跟踪点已经到了距离墙角横向距离200的位置，我们移动光标，可以看到出现一条竖线。

向上移动光标，输入200，将跟踪点向上移动200，如下图所示。

CAD追踪（track）捕捉方式如何使用？

第6步

命令仍继续提示下一点，左右上下拖动光标，我们可以看到从跟踪点会有一条横线或竖线连接到光标上，表示我们可以继续指定方向和距离，继续定位跟踪点。但目前的点已经满足我们的要求，按回车或空格，完成跟踪的操作，拖动光标，我们可以看到圆心已经准确地定位到了正确的位置，如下图所示。

CAD追踪（track）捕捉方式如何使用？

第7步

输入圆的半径，例如50，就完成了圆的绘制。

小结

我们在掌握CAD界面上常见的绘图和编辑命令的同时，有必要多了解一些CAD内部隐藏的命令和参数，在一些特殊状况下，有些小技巧可以让我们操作效率更高。
