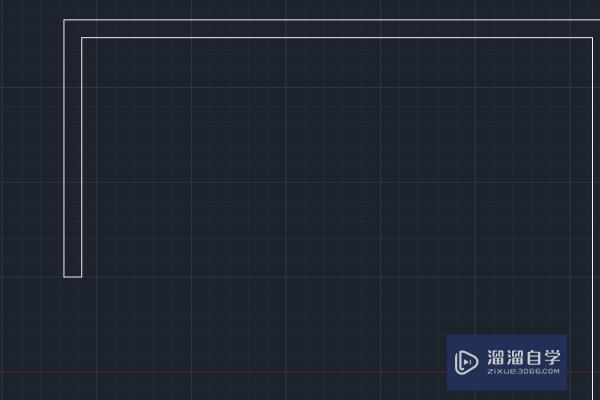

大家好，我是小溜，我们知道早建筑图纸中有门窗洞口，在软件中有绘制门和窗的没直接绘制组合的门窗的，下面来看天正CAD怎么画组合门窗。在软件中门窗必须绘制在墙体上，所以在绘制门窗构件前需要先有相应的墙体。

想要更深入的了解“CAD”可以点击免费试听溜溜自学网课程>>

工具/软件

电脑型号：联想（Lenovo）天逸510S； 系统版本：Windows7； 软件版本：天正CAD

方法/步骤

第1步

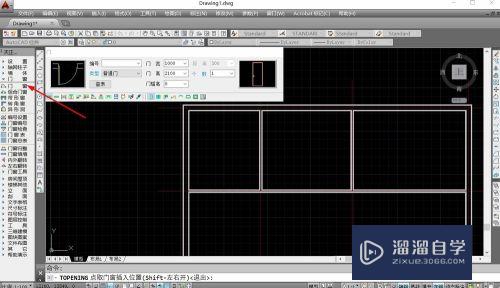

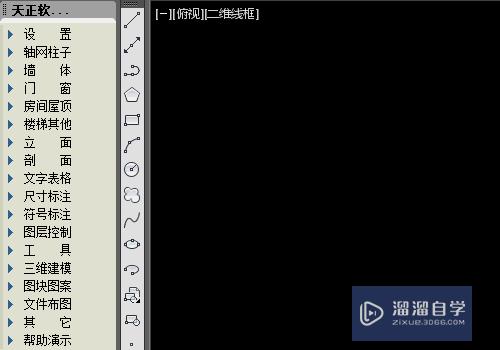

软件中么有直接绘制门联窗的，要绘制门联窗需要把门和窗合并。首先我们在软件中绘制门和窗的构件。点击工具栏中的门窗--门窗。

怎么在天正CAD中绘制组合门窗？

第2步

然后我们点击门，开始绘制门联窗的门。点击插门，然后设置好参数，在图形中插入门。门的更多绘制技巧看下方经验引用。

怎么在天正CAD中绘制组合门窗？

第3步

然后我们来绘制门联窗的窗。点击插窗，然后设置好参数，在图形中插入窗户。窗的更多绘制技巧看下方经验引用。

怎么在天正CAD中绘制组合门窗？

第4步

我们来看看组合前的门和窗，全部是独立的。

怎么在天正CAD中绘制组合门窗？

第5步

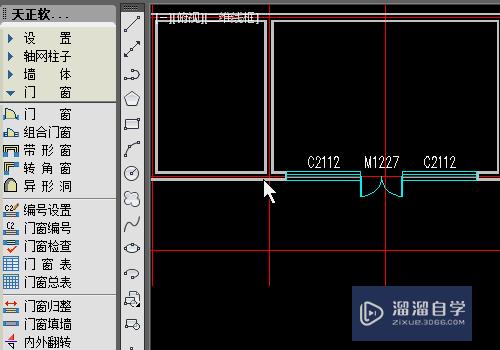

然后我们来组合门窗，点击门窗--组合门窗--（左键选择要组合的门窗）--右键确定--输入组合后的名称。

怎么在天正CAD中绘制组合门窗？

第6步

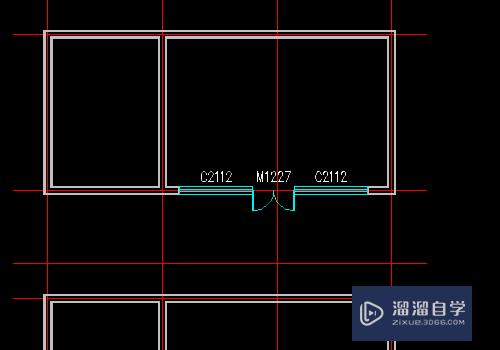

然后我们来看看组合后的门窗，是作为一个整体出现的，在统计的时候是按照一个构件统计的。

怎么在天正CAD中绘制组合门窗？

第7步

我们来看下统计的时候的区别。

怎么在天正CAD中绘制组合门窗？


温馨提示

好了，以上就是“天正CAD怎么画组合门窗？”这篇文章全部内容了，小编已经全部分享给大家了，还不会的小伙伴们多看几次哦！最后，希望小编今天分享的文章能帮助到各位小伙伴，喜欢的朋友记得点赞或者转发哦！
